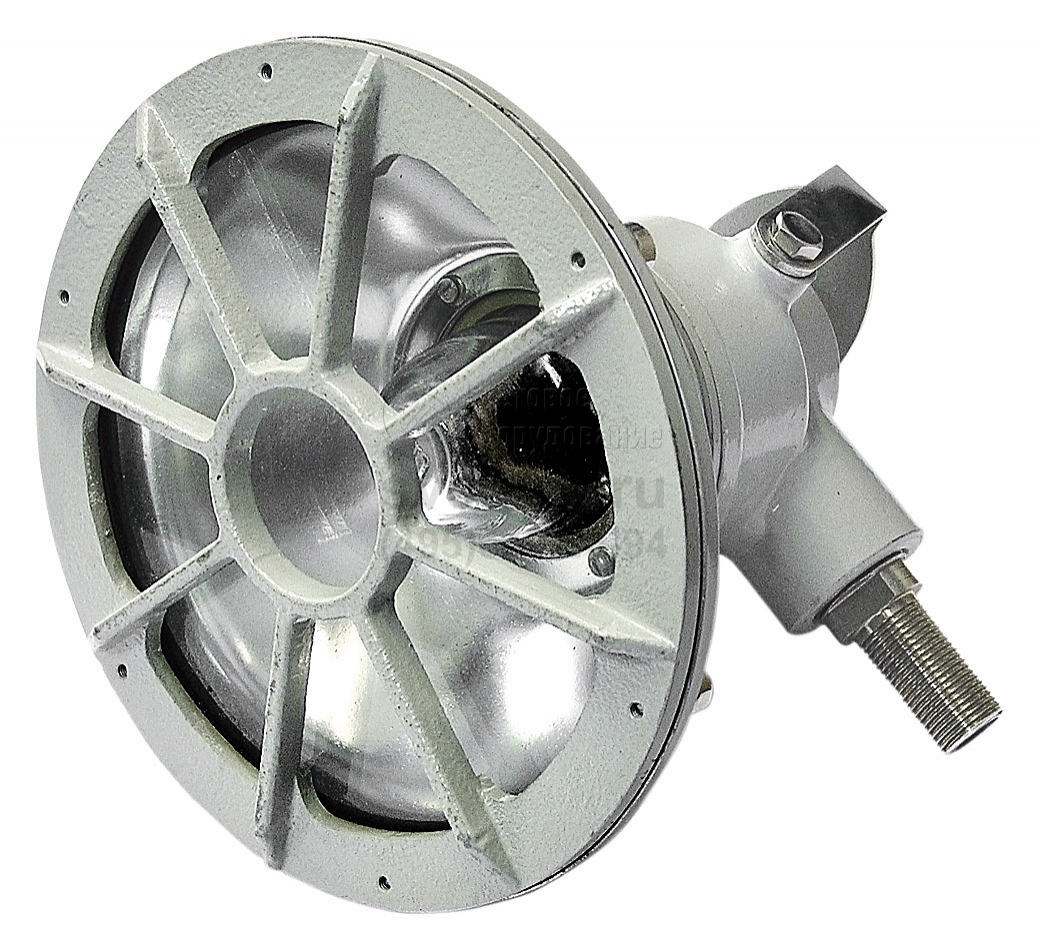

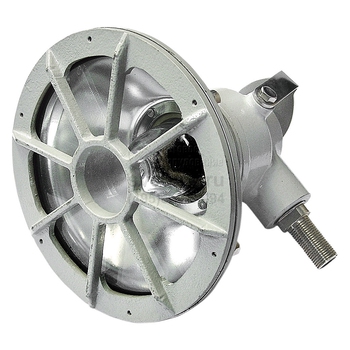

ФВН-64 Фары для ламп ЛОН, КЛЛ, СДЛ
Область применения: |
|
Назначение: |
|
Источник света: | А12-50 (лампа накаливания 12В 50Вт) |
Цоколь: | P42s/11 |
Номинальное напряжение: | 12; 24 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | III |
Класс защиты IP: | IP54 |
Климатическое исполнение: | УХЛ1, Т1 |
Артикул производителя: | ФВН-64 |
Мощность: | 50, 60 Вт |
Гарантийный срок: | 18 мес. |
Световой поток: | 630-755 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ашасветотехника», Россия
ОПИСАНИЕ
Осветительный прибор ФВН-64 обеспечит освещение на участках и в помещениях лесоперерабатывающих, мебельных, лакокрасочных, химических предприятий, объектах химической, нефтехимической и газовой промышленности.
Фары для ламп устанавливаются с использованием монтажной пластины на плоскую поверхность: вертикальную, горизонтальную, наклонную. Пластина обеспечивает корректировку наклона изделия. Доступно резьбовое соединение при установке на трубу. Клеммы для подключения питающего кабеля (Ø 7–9 мм) расположены в корпусе.
Для обеспечения работы изделия необходим источник низкого напряжения: 12 В или 24 В и лампа с цоколем P42s/11. При установке ЛОН (50 или 60 Вт), диапазон температуры в освещаемых помещениях: -60оС – +50оС. Габариты светодиодных и компактных люминесцентных ламп следует подбирать с учетом геометрии светильника ФВН-64. Модель представлена модификациями с зеркальным диффузным отражателем. Их отличает угол рассеивания: ≥ 8о (отраженный свет) и ≥30о (прямой свет) и тип КСС: концентрированная и косинусная.
Исполнение по взрывозащите – 1ExdIIВT4Х обеспечивает взрывонепроницаемая оболочка, формируемая элементами литого алюминиевого (сплав) корпуса и боросиликатного стекла, дополненного защитной сеткой. Степень защиты – IP54.
КОНСТРУКЦИЯ
Конструкция фар соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1. Корпусные детали фары выполнены из алюминиевого сплава. Рассеиватель из боросиликатного высокотемпературного ударопрочного стекла. Корпус и защитная сетка покрашены порошковой краской.
Исполнение по взрывозащите
1ExdIIВT4Х
Источники света
Обозначение | Мощность, Вт | Световой поток, Лм |
ФВН-64 (накаливания (А12; А24)) | 50; 60 | 630; 755 |
ПРЕДЕЛЬНЫЕ ГАБАРИТНЫЕ РАЗМЕРЫ КЛЛ И СВЕТОДИОДНЫХ ЛАМП В СВЕТИЛЬНИКАХ НСП55
Технические данные
Температура окружающей среды | от -60°С до +50°С |
Электрическая схема | прямое подключение к клеммам внутри корпуса |
Диаметр подводимого кабеля, мм | 7-9 |
Сечение подсоединяемых жил, не более, мм2 | 2,5 |
Группа механического исполнения | М2 |
Сейсмостойкость по шкале MSK-64, балл. | 9 |
Срок службы, лет | 10 |
В базовую комплектацию светильника входит:
- фара с лампой - 1 шт.
- запасная лампа - 1 шт.
- ключ торцевой - 1 шт.
- ключ-скоба - 1 шт.
Принадлежности по дополнительному заказу:
- кабель КГ (провод ПВС)
Пример записи заказа:
а) при комплектации на 12В Фара ФВН-64-2 12В УХЛ1 | б) при комплектации на 24В Фара ФВН-64-2 24В УХЛ1 |

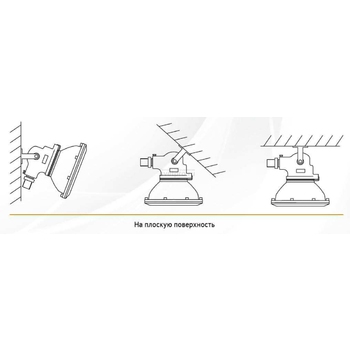

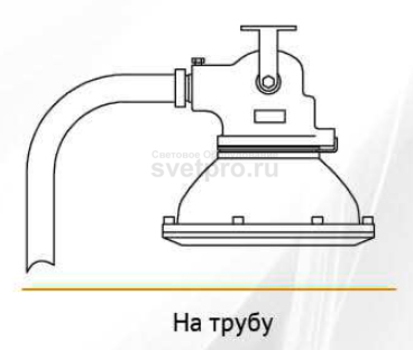

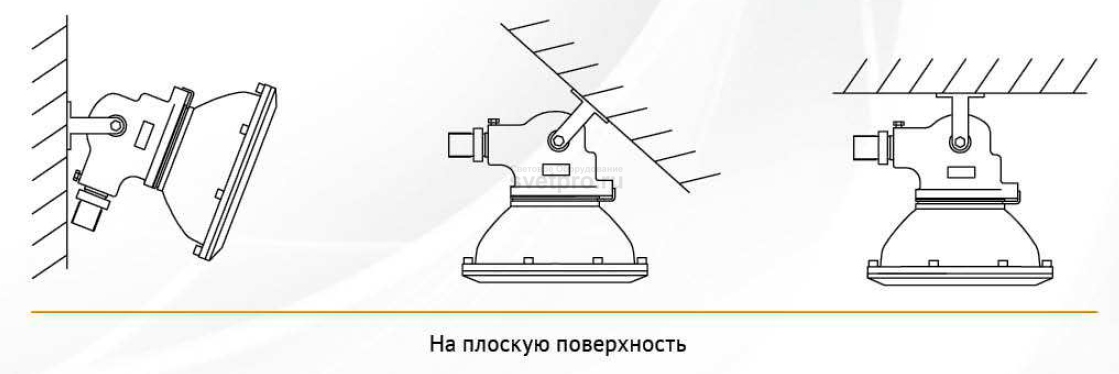

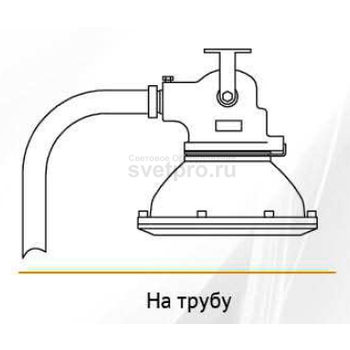

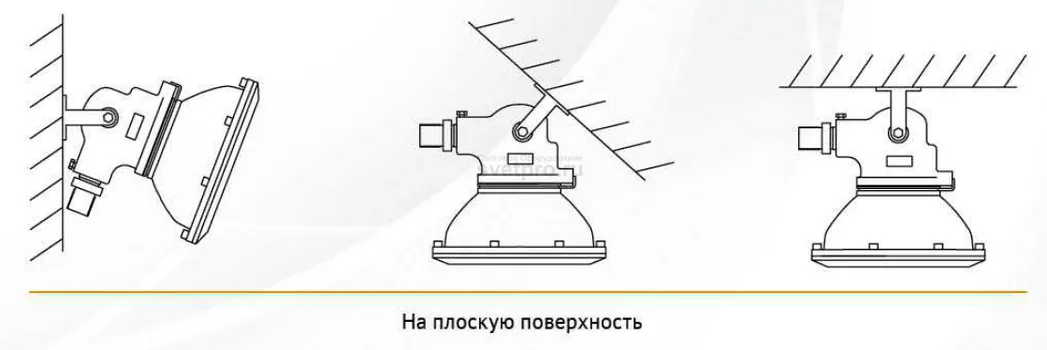

Варианты установки

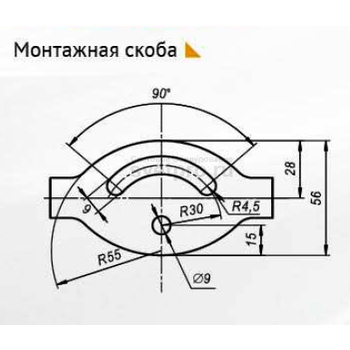

Крепежные элементы

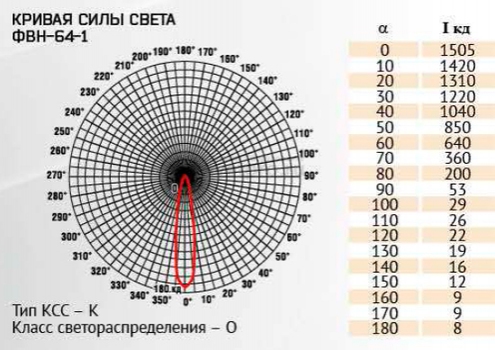

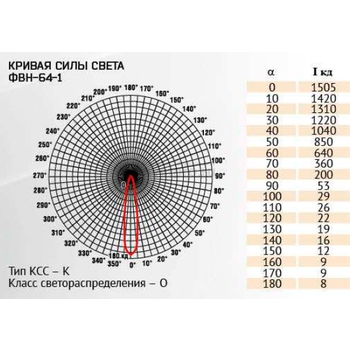

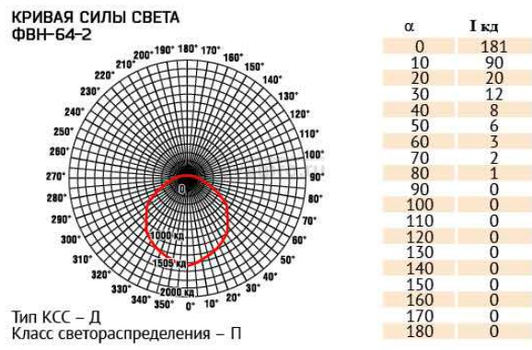

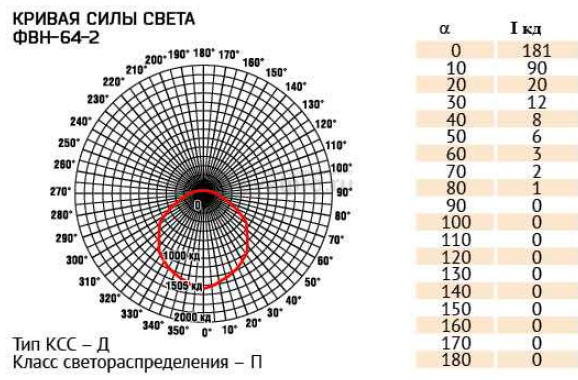

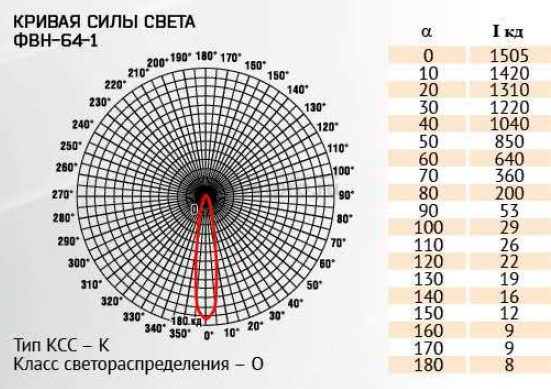

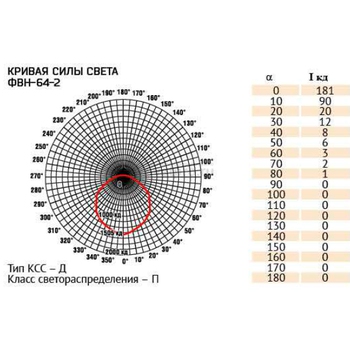

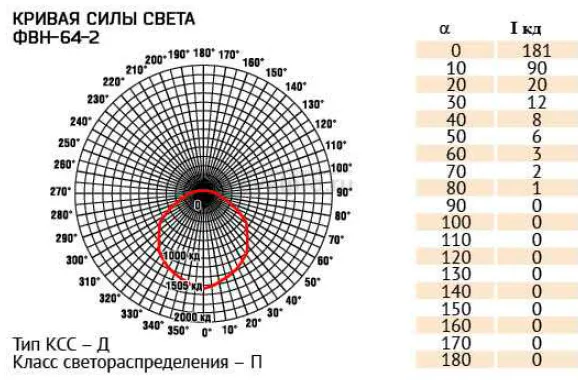

КСС

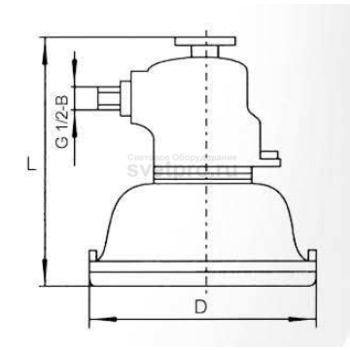

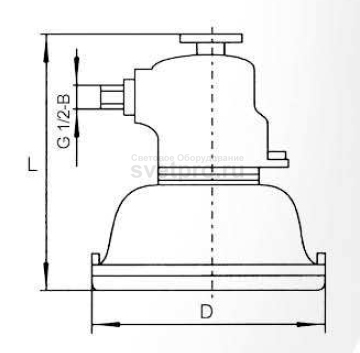

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Обозначение | Источник света | Тип отражателя | Угол рассеивания, градус, не менее | Осевая сила света, не менее, кд | Габариты (DxL) не более, мм | Масса не более, кг | ||
---|---|---|---|---|---|---|---|---|
Тип | Мощность | Цоколь | ||||||
ФВН-64-1 | A | 50 | P42s/11 | зеркальный | 8 | 5000 | 209x210 | 2,7 |
ФВН-64-2 | A | 50 | P42s/11 | диффузный | 30 | 400 | 209x210 | 2,7 |
