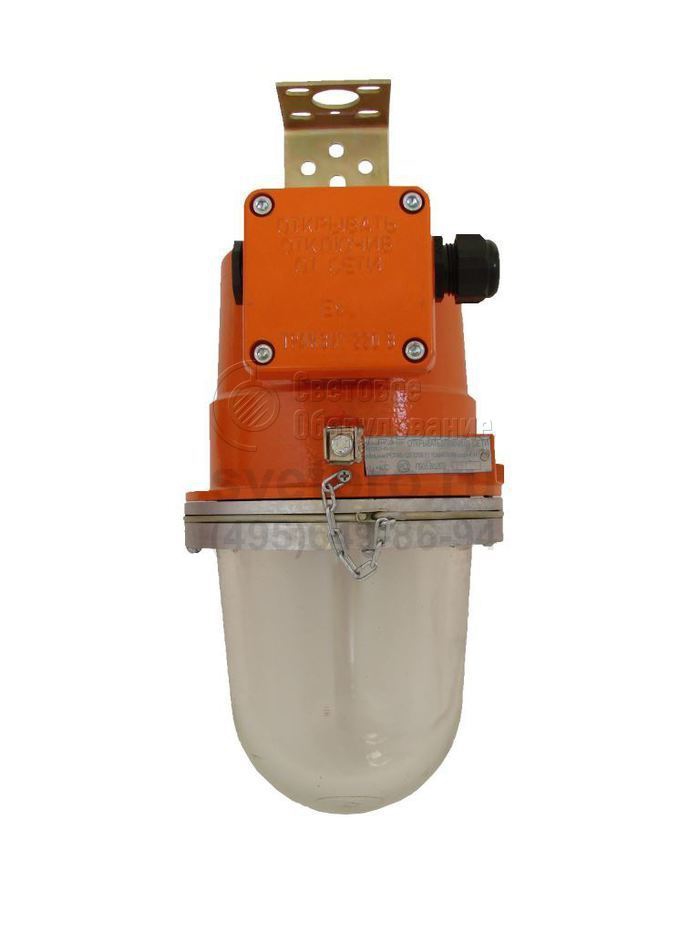

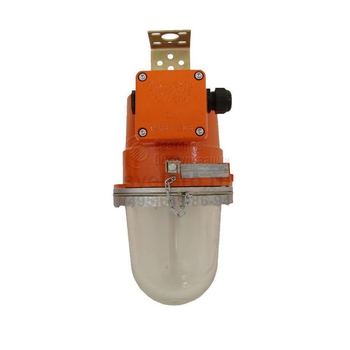

НСП47 Д П Направленный светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | ~220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | НСП47 Д П |
Мощность: | 20 Вт |
Световой поток: | 2200 лм |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Модель НСП47 Д П применяется на нефтеперерабатывающих, химических, деревообрабатывающих, текстильных производствах, в лакокрасочной и газовой промышленности для освещения зон 1-го и 2-го класса, в которых вероятно образование взрывоопасной среды.
Версия НСП47-01 оснащена защитным куполом полусферической формы. Подвесной монтаж выполняется на трубу, профиль, крюк или опорную поверхность, позволяющую применить поворотный подвес. В базовый комплект входит универсальная скоба. Изделие имеет варианты для магистральной и тупиковой установки (с кабельным вводом и пробкой).
Модификации изделия оснащены ЭПРА (cosφ=0,95), питающая сеть – однофазная переменного тока. Потребление 20 Вт обеспечивает образование светового потока – 2200 лм. Вводная коробка герметично прикреплена к корпусу. Одна из версий изделия выполнена с клеммами WAGO. Доступные эксплуатационные диапазоны: -60°С (-45°С) – +40°С. Цветовая температура света из нейтрально белой (4000 К – 5000 К) при заказе может быть изменена на теплую (2700 К – 4000 К) или холодную (5000 К – 10 000 К) белую.
Взрывонепроницаемая оболочка образована боросиликатным колпаком, герметично зафиксированным в металлическом кольце, и алюминиевым корпусом. Способ объединения – резьба. Степень защиты – IP65.
Описание конструкции
Взрывонепроницаемая оболочка светильника состоит из двух частей – колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников
Общие технические характеристики
Коэффициент мощности | 0,95 |
Группа условий эксплуатации | M2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 8 |
Срок службы | 10 лет |
Пример записи для заказа - 029020 Светильник НСП47-01Д-20П
В светильниках базового исполнения применяются светодиоды с температурой цветности 4000 - 5000 К (цветностью ДС). При заказе светильника отличного от базового, цветность указывается в названии светильника, а каталожный номер будет иметь 8 знаков. Для светильников со светодиодами цветностью ТБ (2700 – 4000 К) или ХБ (5000 – 10000 К) в конце каталожного номера указывается: «10» – для ТБ, «20» - для ХБ
В светильниках с цветностью ХБ световой поток выше базового на 10%. В светильниках с цветностью ТБ световой поток ниже базового на 10%.
Описание базового варианта поставки -
светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки и без отражателя.

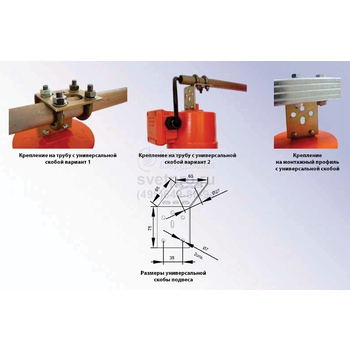

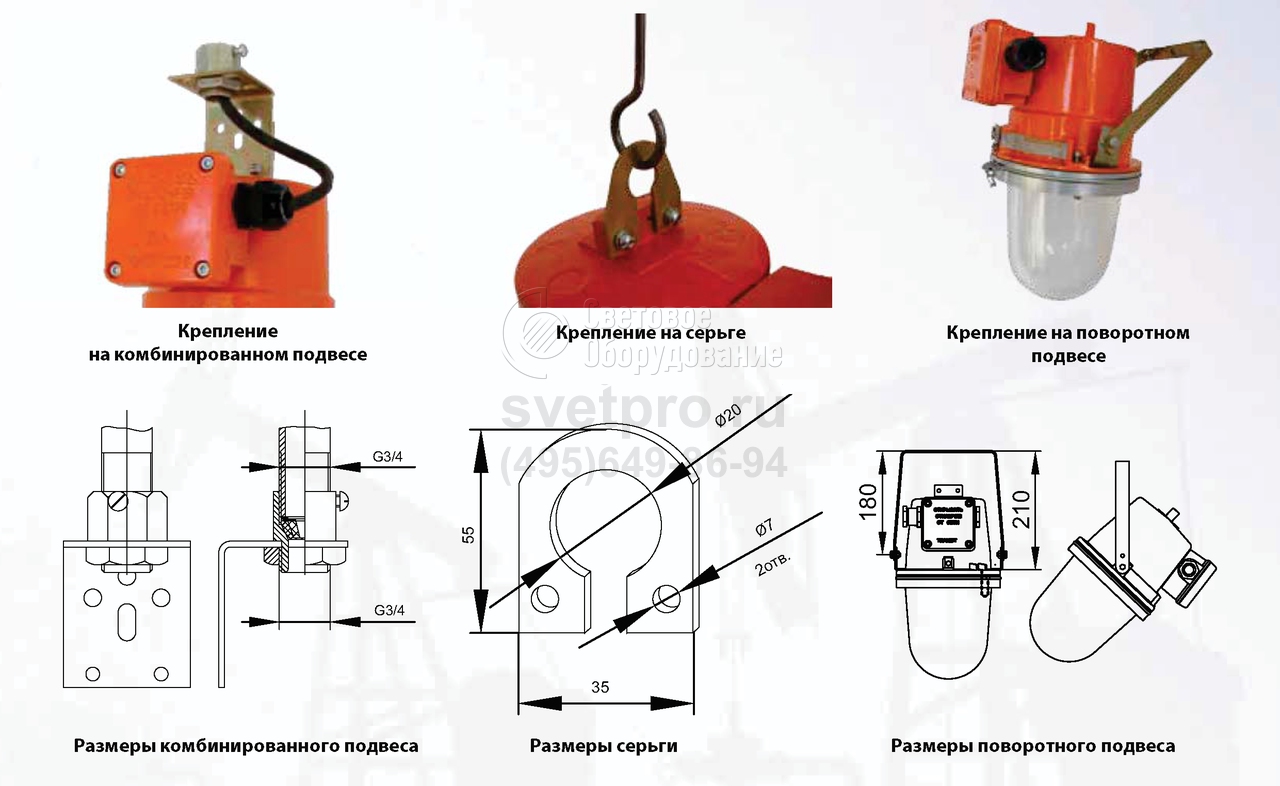

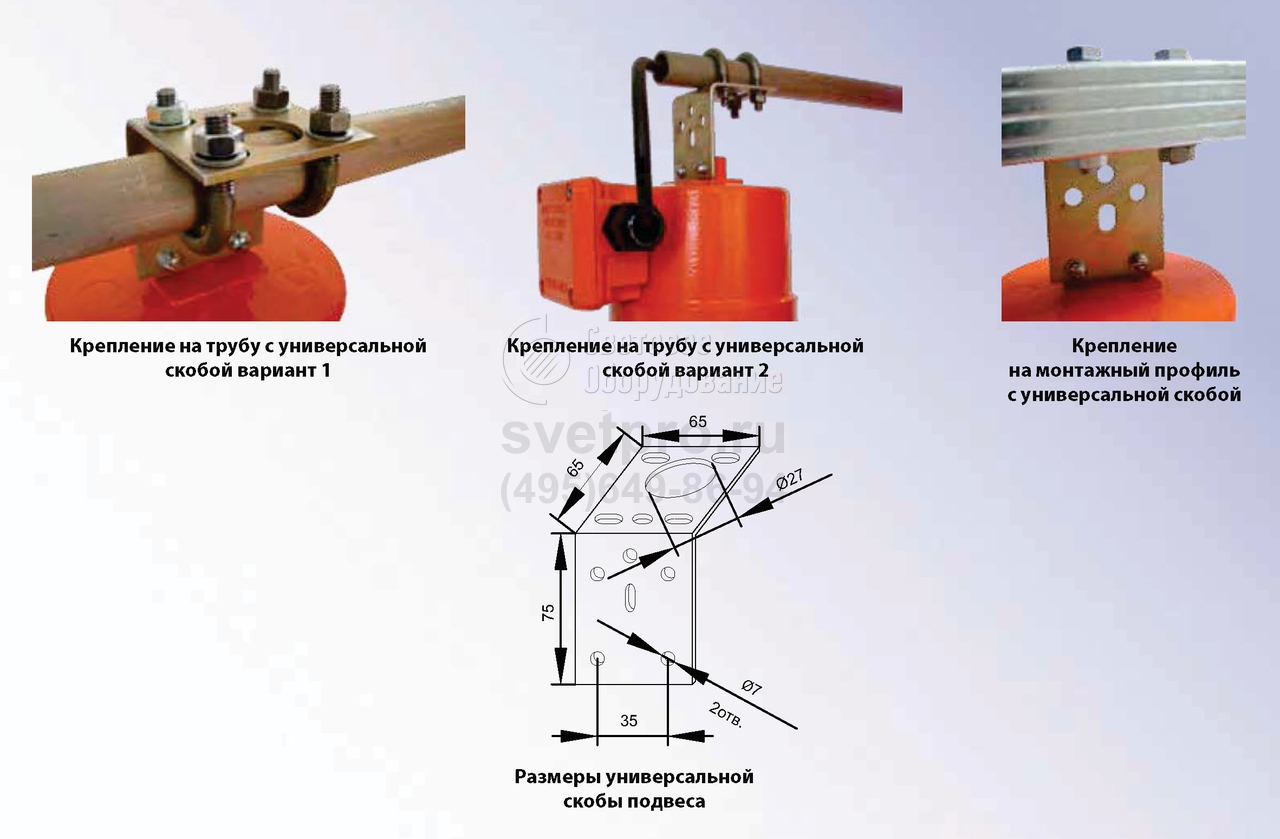

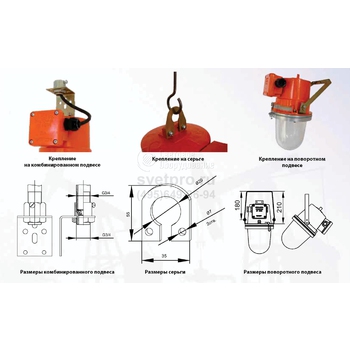

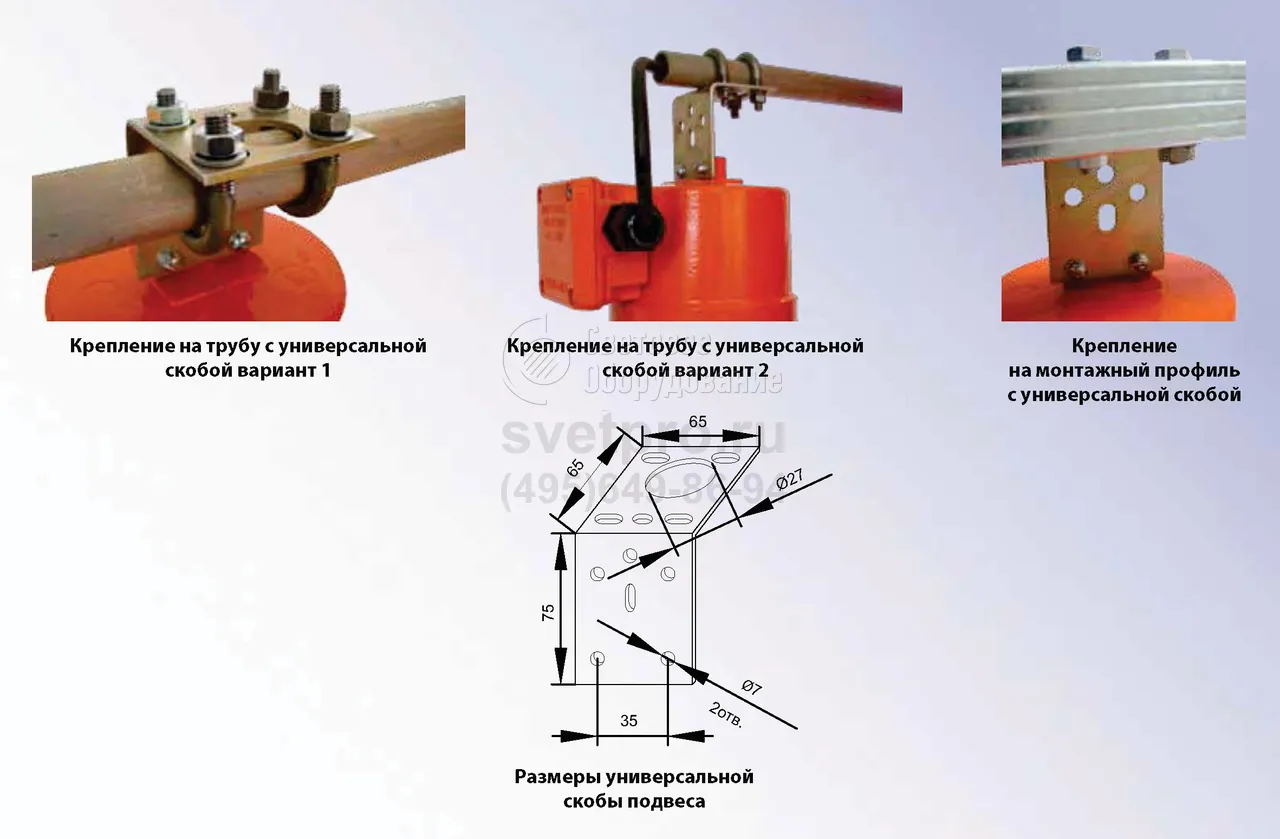

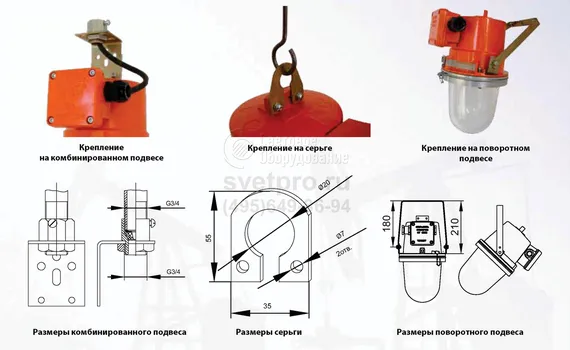

Варианты установки и крепежа

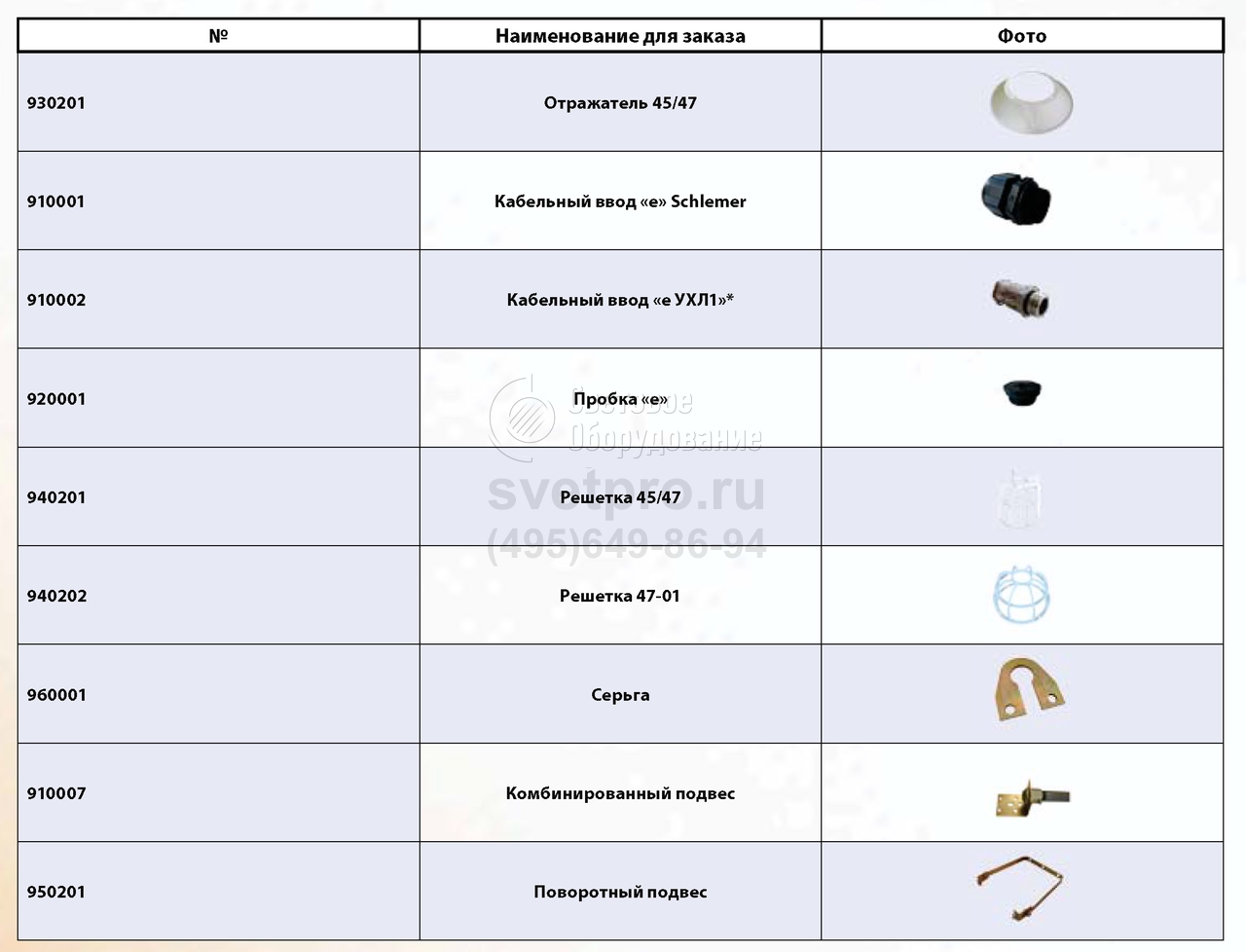

Дополнительная комплектация к светильникам, поставляемая по отдельному заказу

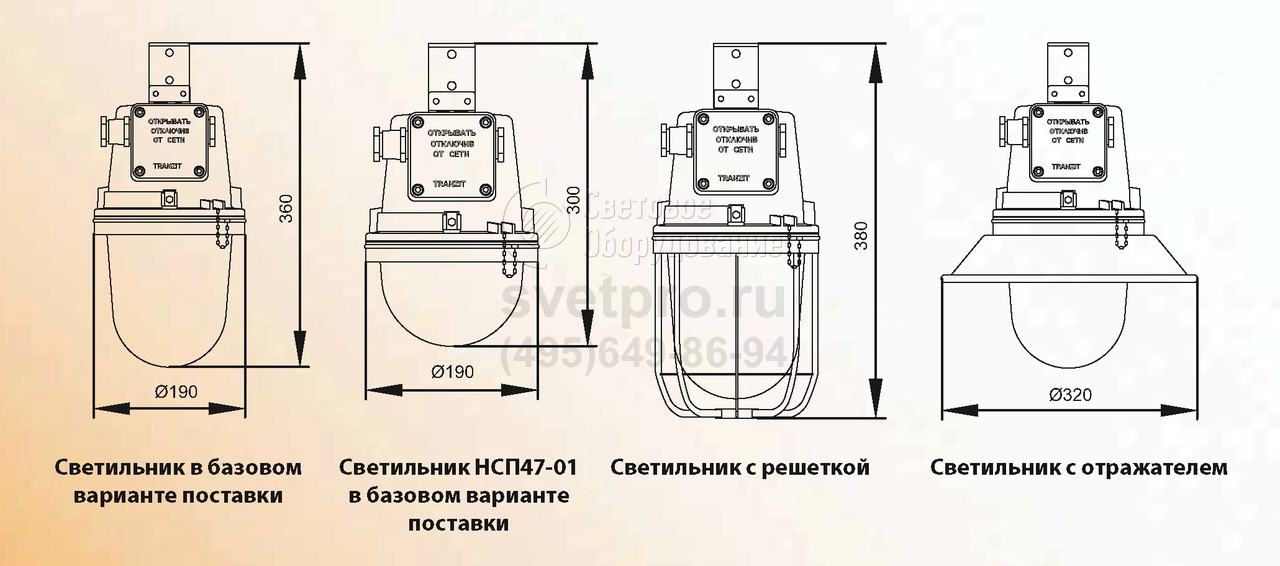

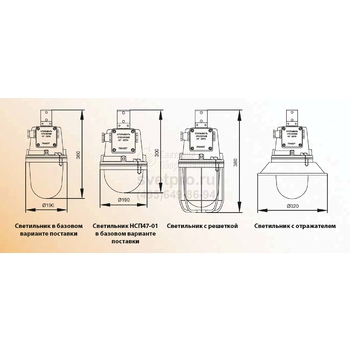

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
НСП47-01Д-20П | 20 Вт | - | Светодиоды | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
НСП47-01Д-20П УХЛ1 | 20 Вт | - | Светодиоды | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
НСП47-01Д-20П УХЛ1 WAGO | 20 Вт | - | Светодиоды | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
