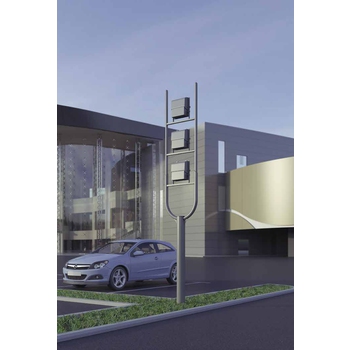

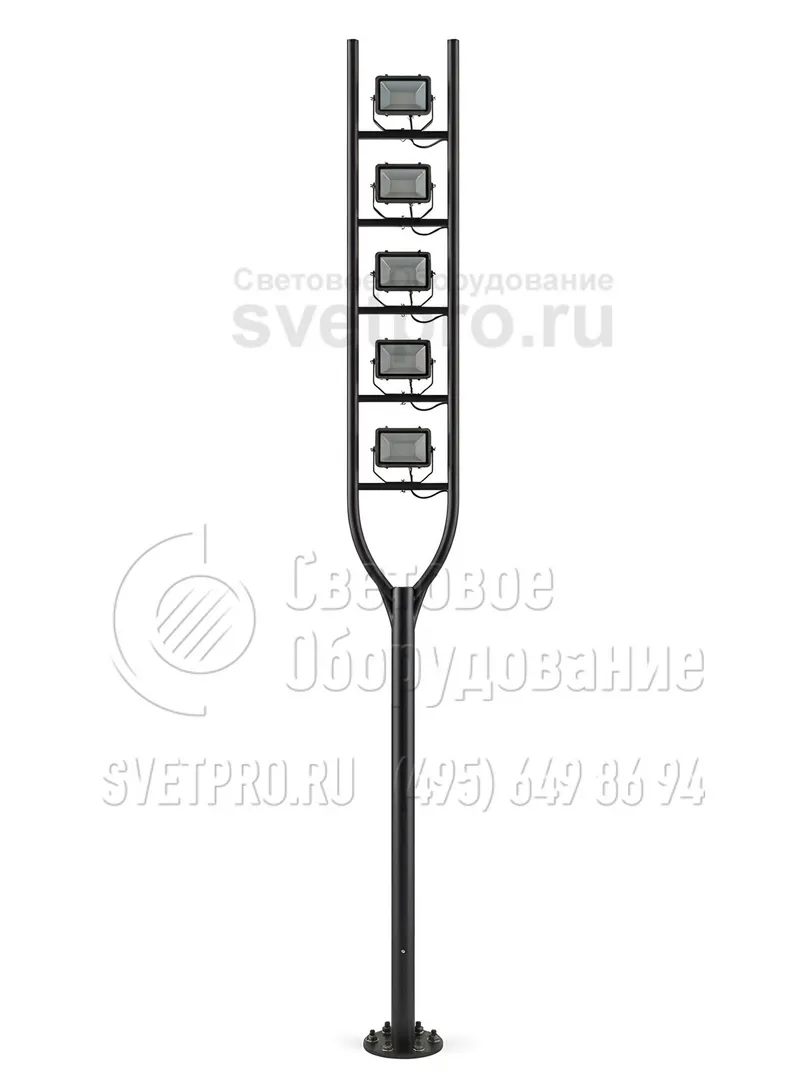

Камертон-10 Опора прожекторная высота 10 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Горячее цинкование |
| Артикул производителя: | Камертон-10 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Материал: | Металлопрокат |
| Высота: | 10 м |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Количество осветительных приборов | H, мм |
|---|---|---|---|---|
| ОД-5-10,0-60 «Камертон» | ЗФ-24/8/Д360-2,5-б | 280,0 | 5 | 10000 |
H – высота опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
ОПИСАНИЕ
Опора декоративного типа Камертон-10 – высотная металлоконструкция, применяемая для организации подсветки придомовых территорий, спорткомплексов и автостоянок, парковых зон и других объектов. На конструкции высотой 10 м могут устанавливаться прожекторы различных моделей. Функциональные возможности опоры позволяют фокусировать световой поток на определенном пространстве. Для каждого освещаемого объекта подбирается необходимый тип светотехники.

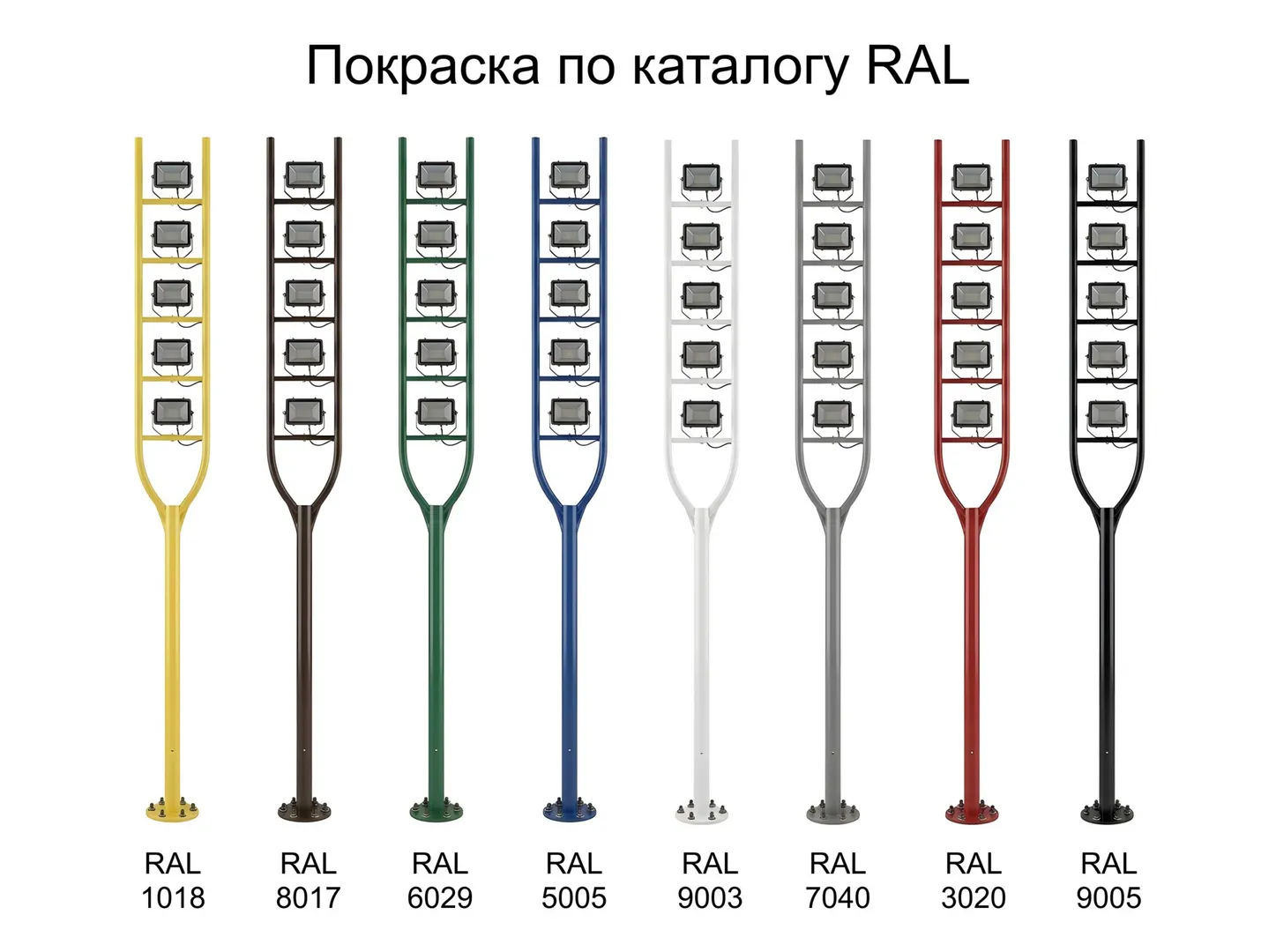

Металлоконструкция изготавливается из стального проката. Изделие защищено от внешнего негативного воздействия и коррозии покрытием, наносимым посредством горячего цинкования. Помимо защиты изделия оцинковка увеличивает срок эксплуатации декоративной опоры до 30 лет. Для усиления декоративных свойств поверхность опоры может дополнительно окрашиваться лакокраской любого оттенка.
На опоре устанавливается пять прожекторов. Конструкция монтируется на железобетонный фундамент с расположенным внутри закладным элементом. Соединение столба и закладной детали осуществляется через фланец.
Фотогалерея
-

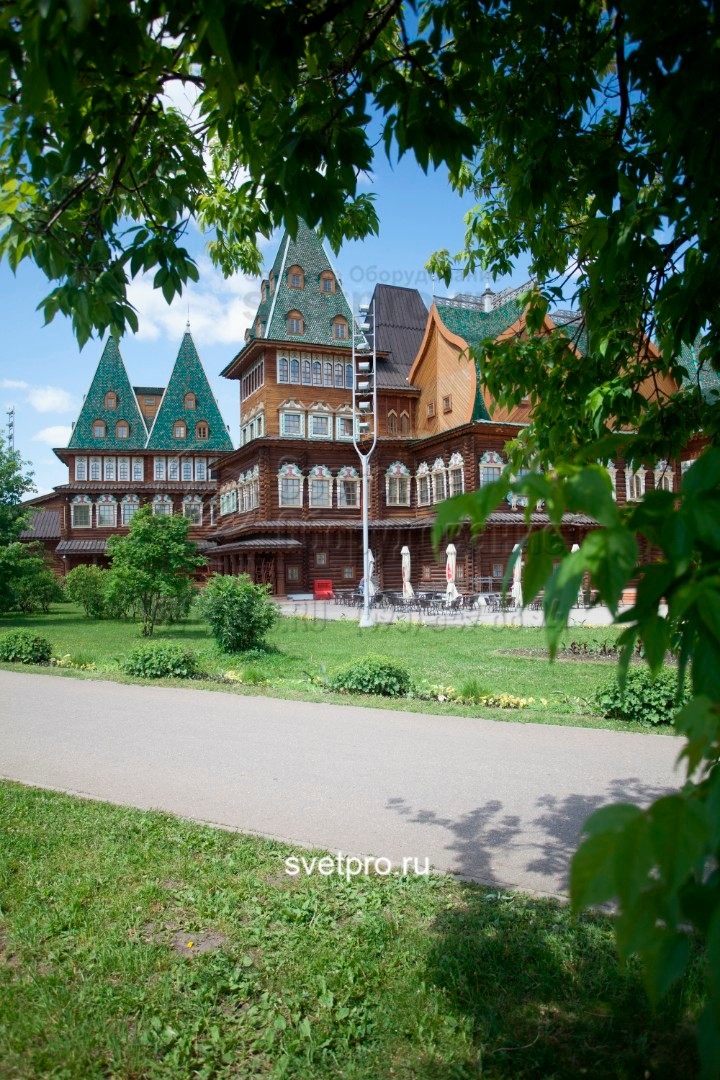

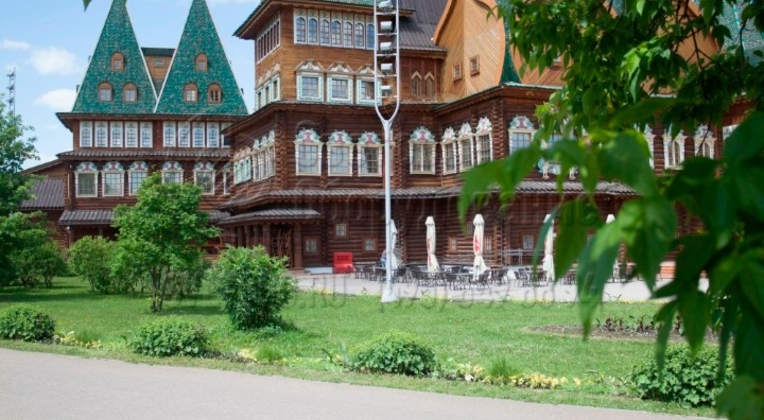

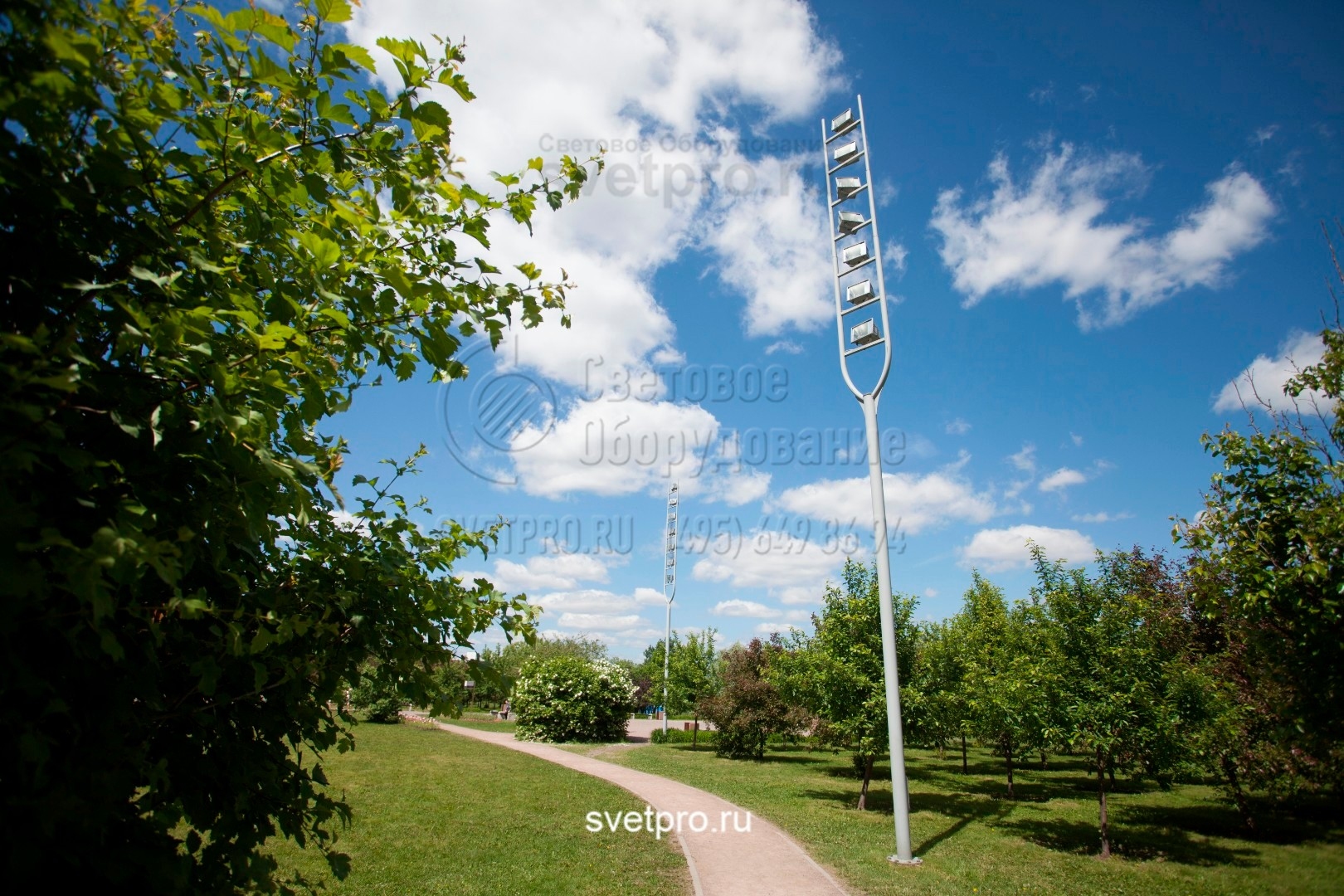

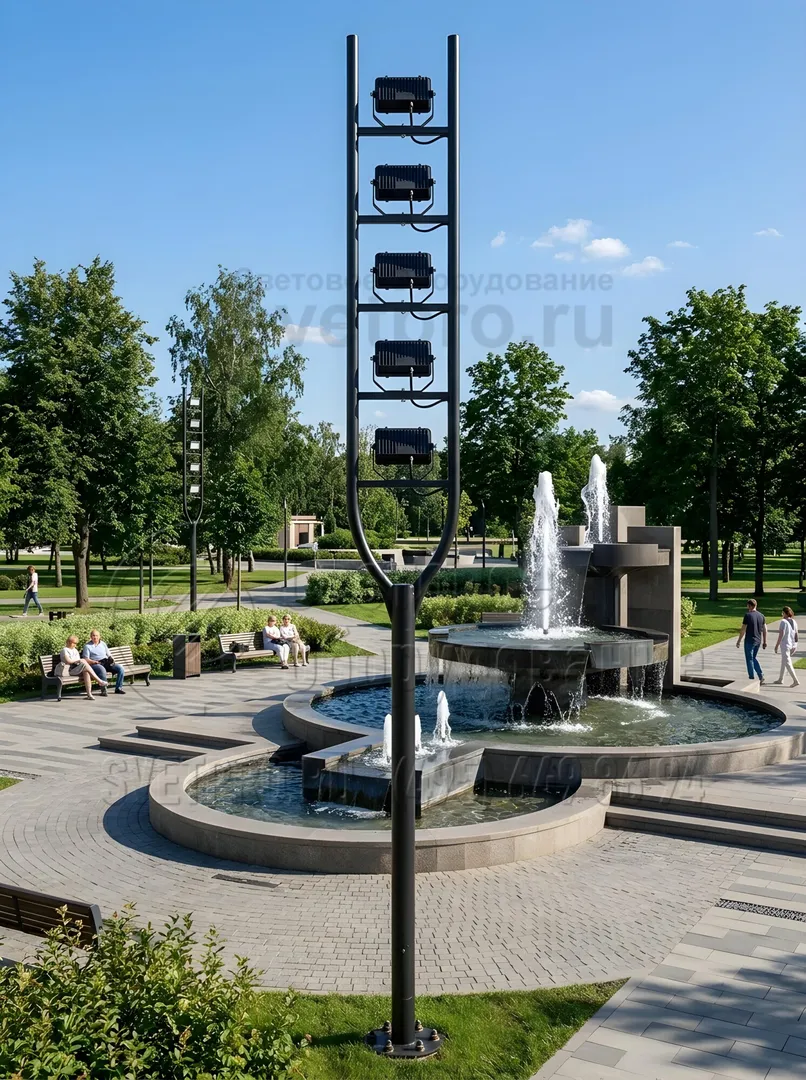

1. На изображении выше представлена опора «Камертон». Высота наземной части у этой модели составляет 10 метров, на поперечные элементы установлено 7 прожекторов. Для изготовления всех элементов корпуса используются трубы разного диаметра. Они сделаны из стали и защищены от коррозии цинком.
-

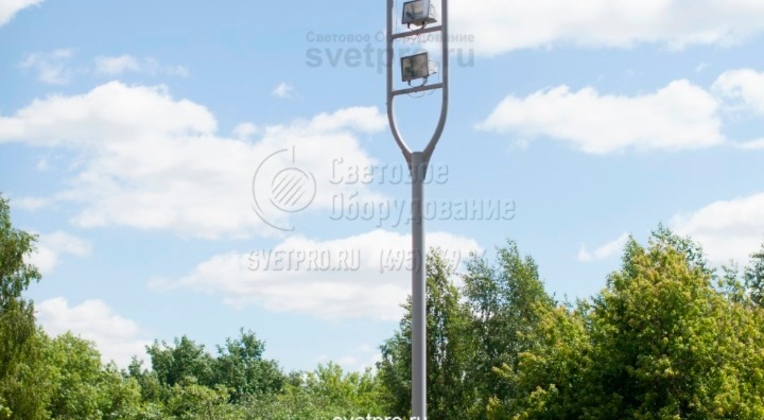

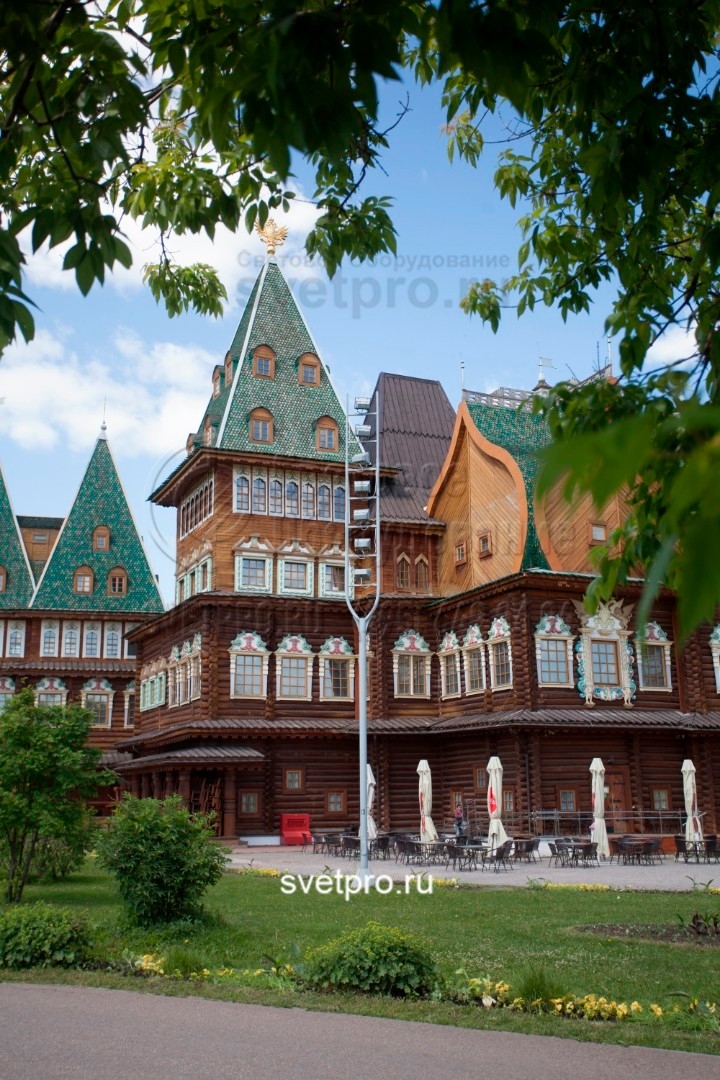

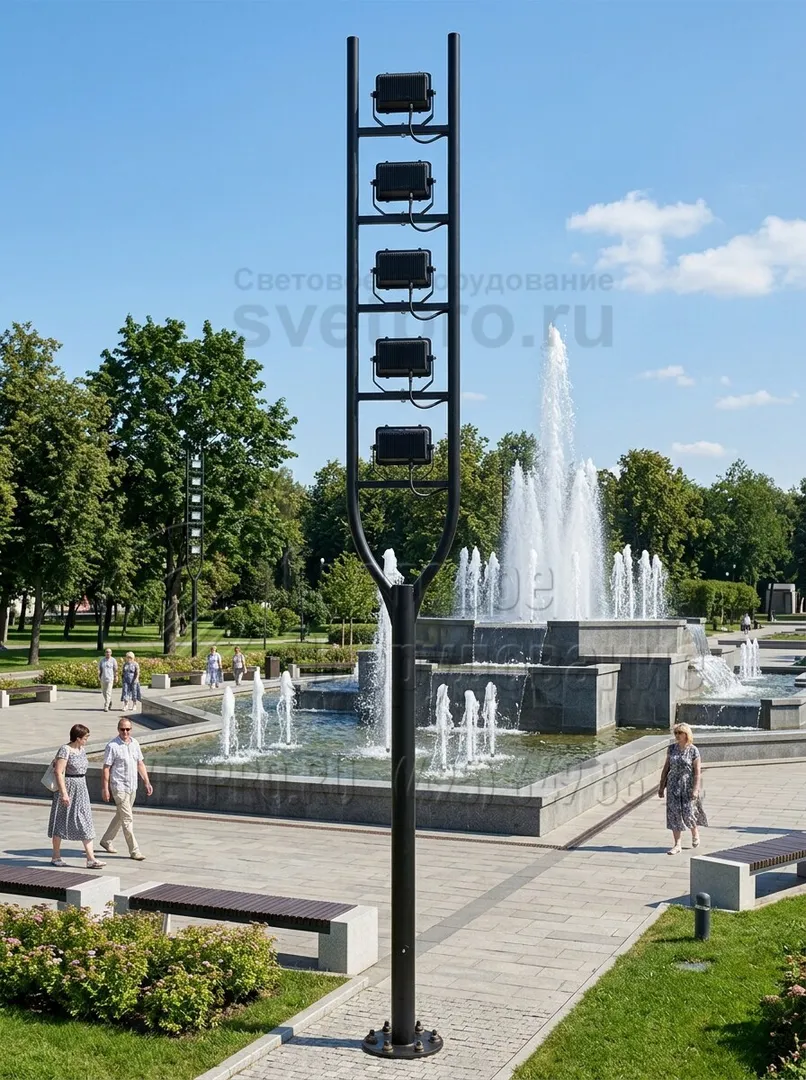

2. Парковая осветительная конструкция типа «Камертон» имеет корпус сложной формы, который украшает освещаемые объекты. Для изготовления этих моделей используются трубы разного диаметра. Они гнутся на гибочных станках и свариваются друг с другом. Качество шва тщательно проверяется. -

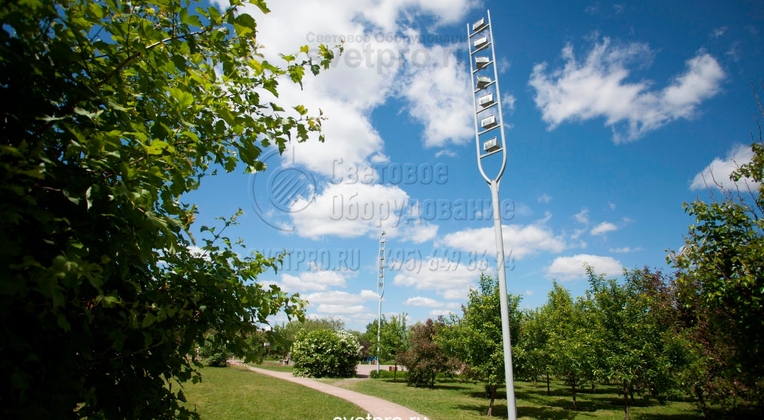

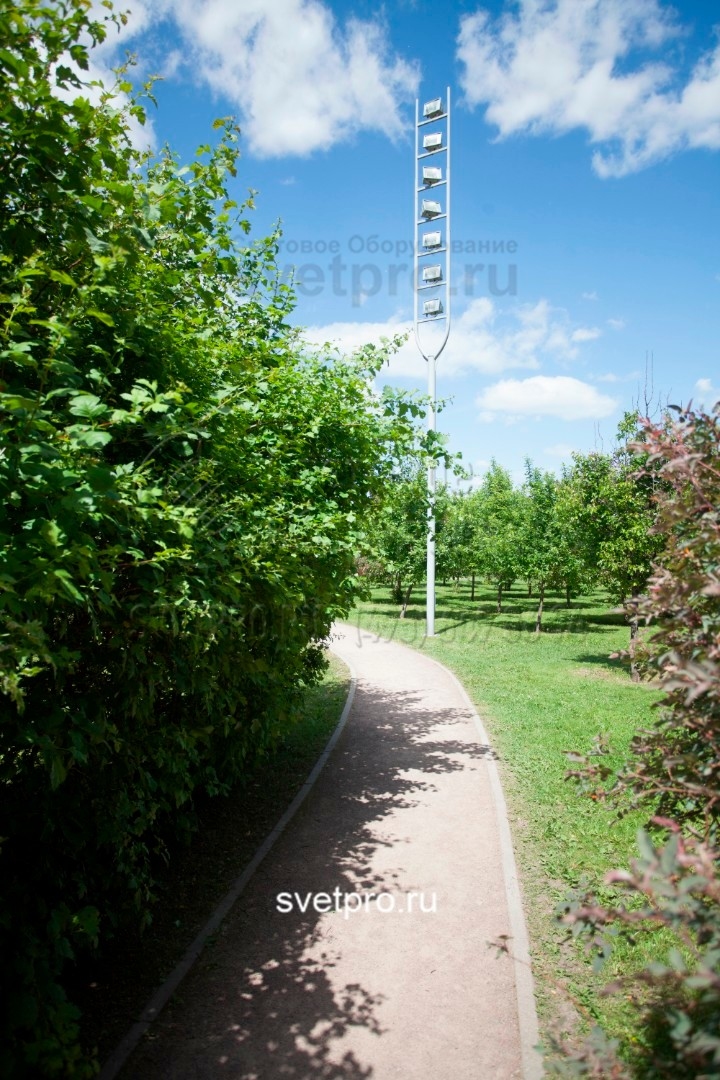

3. Опора «Камертон» высотой 10 м может нести до 7 мощных прожекторов. Поэтому она испытывает большую нагрузку на верхнюю часть. Во избежание разрушения конструкции при ее изготовлении качество сварных соединений тщательно контролируется. Используются методы магнитоскопии и УЗ-исследований. -

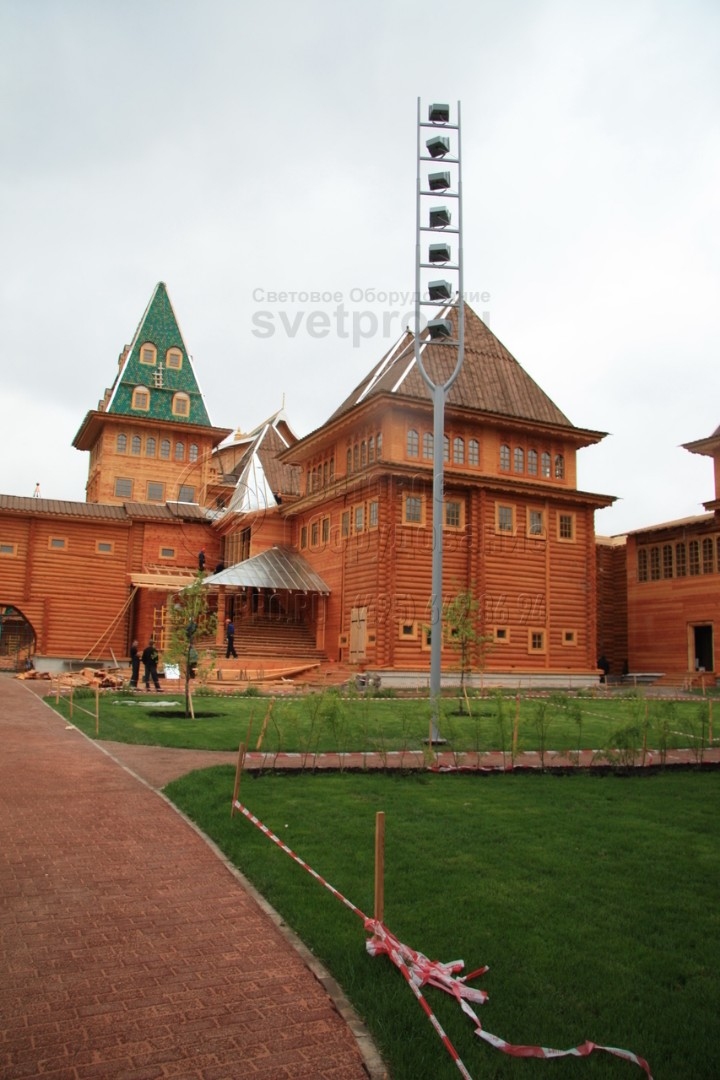

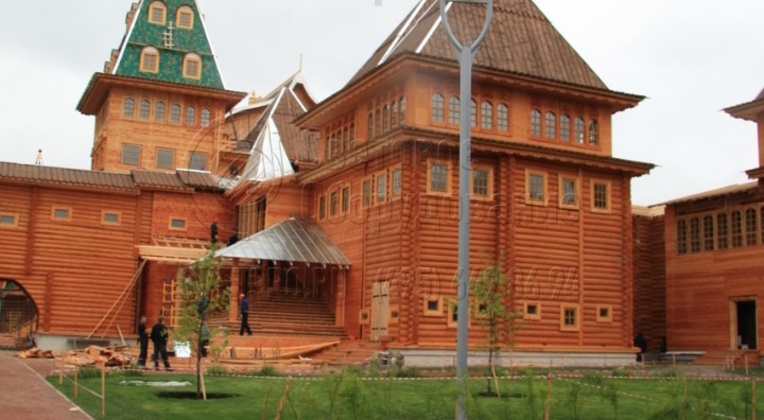

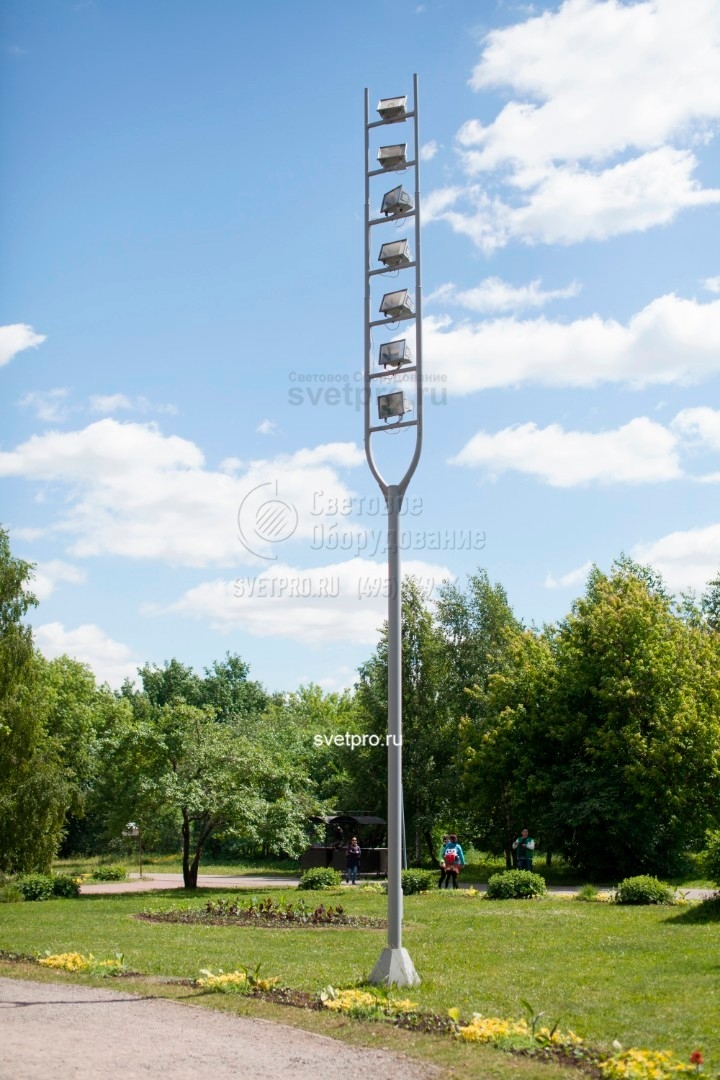

4. У осветительных конструкций типа «Камертон» нет оголовья в классическом понимании. Она предназначена для монтажа прожекторов. Для между двумя верхними частями установлены поперечные элементы. Монтажные скобы, которые есть у каждого прожектора, позволяют точно направить луч света. -

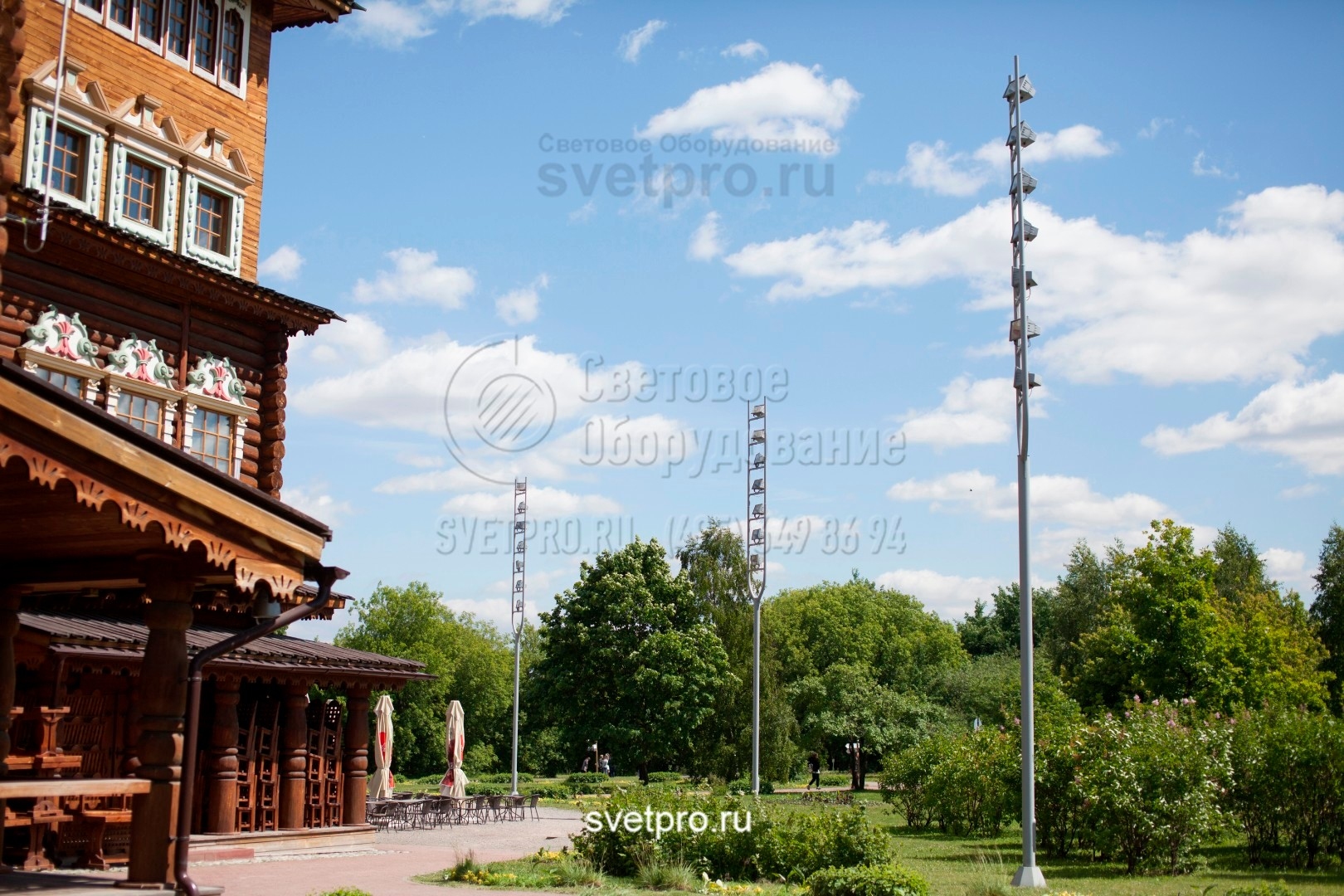

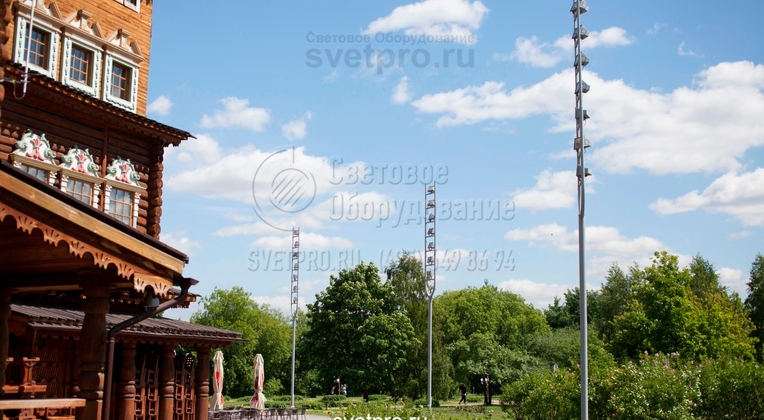

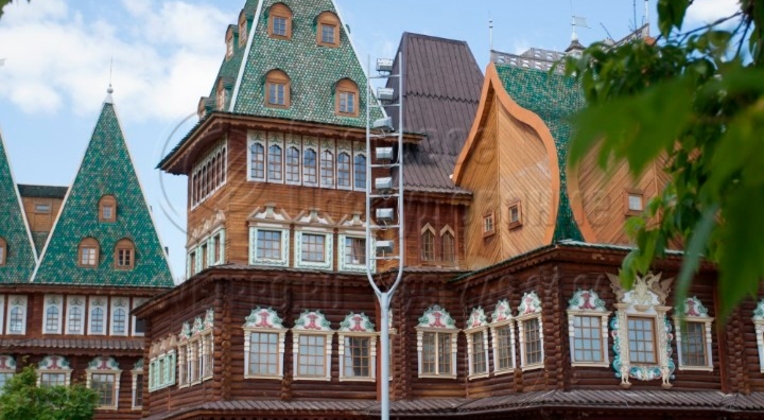

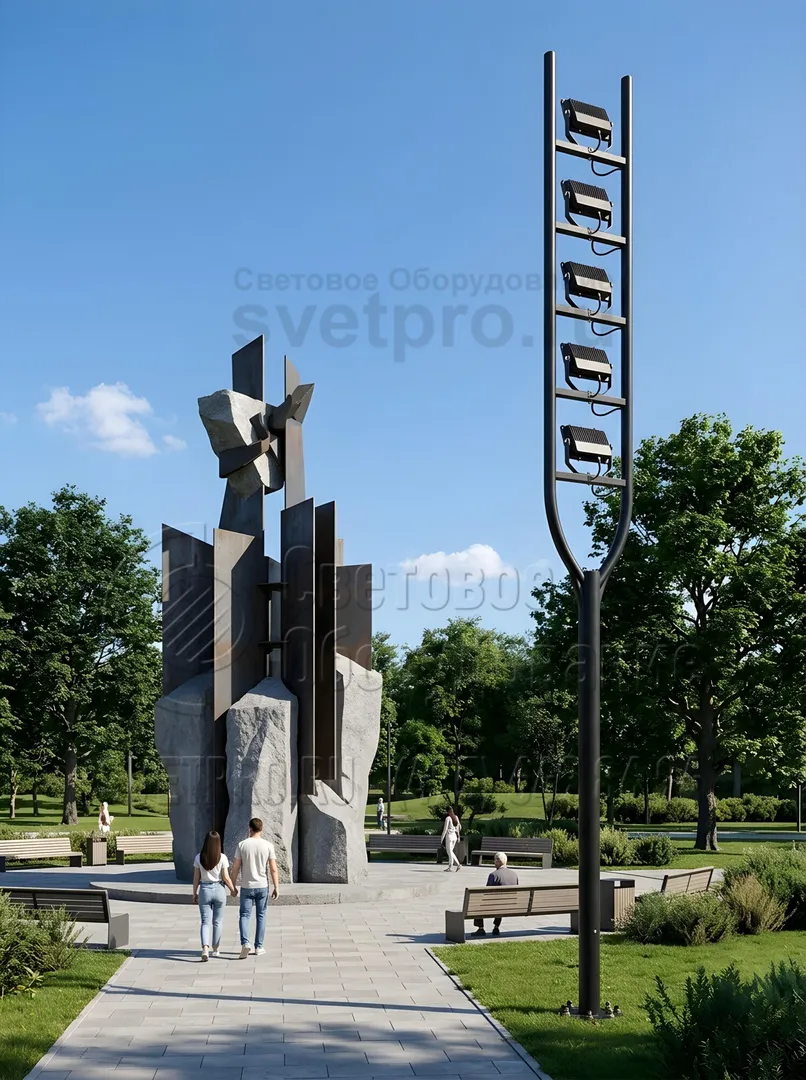

5. На изображении вы видите конструкцию модели «Камертон» со светодиодными прожекторами. В этом варианте для защиты от окисления используется цинк, нанесенный путем погружения изделия в емкость с расплавленным металлом. Но для улучшения внешнего вида корпуса он может окрашиваться. -
6. Для закрепления наземной части осветительной конструкции используется опорная площадка, приваренная к нижней части ствола. За нее опора прикручивается к закладной трубчатой детали в фундаменте. Если конструкция будет повреждена, ее можно открутить и заменить на новую без перезаливки основания. -
7. Так как для крепления наземной части опоры «Камертон» используется фланец, в нижней части видны некрасивые болты. Для их маскировки могут использоваться накладки. Такой вариант установки изображен на фотографии. Накладка делает эксплуатацию опоры и более безопасной для окружающих.
