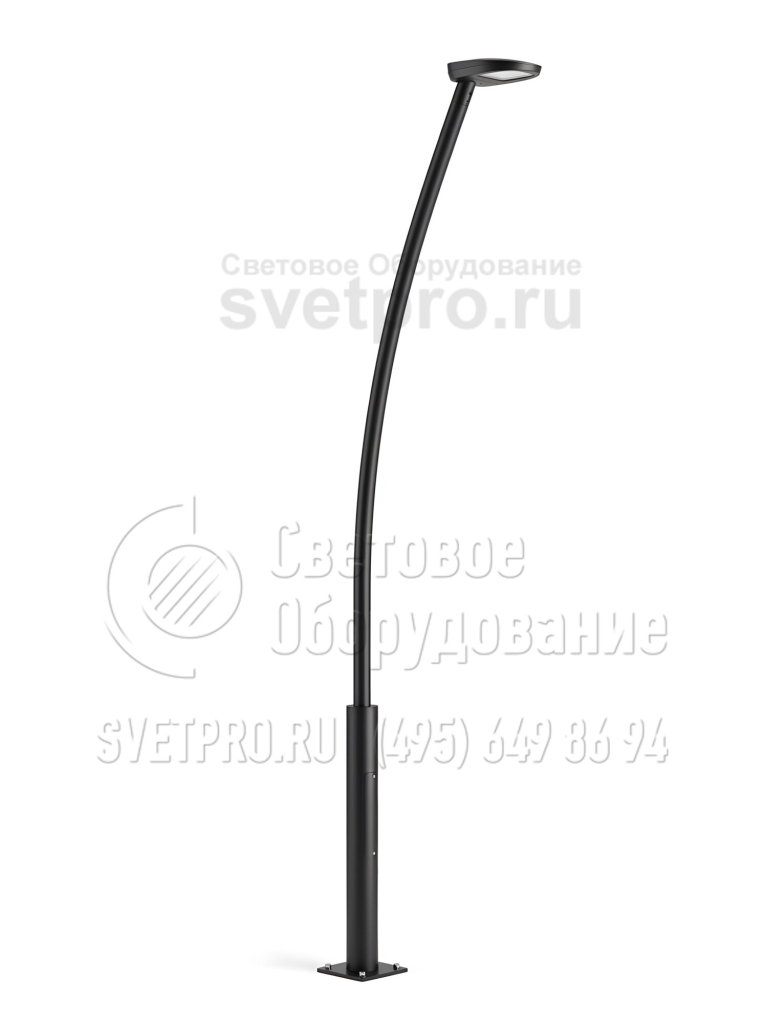

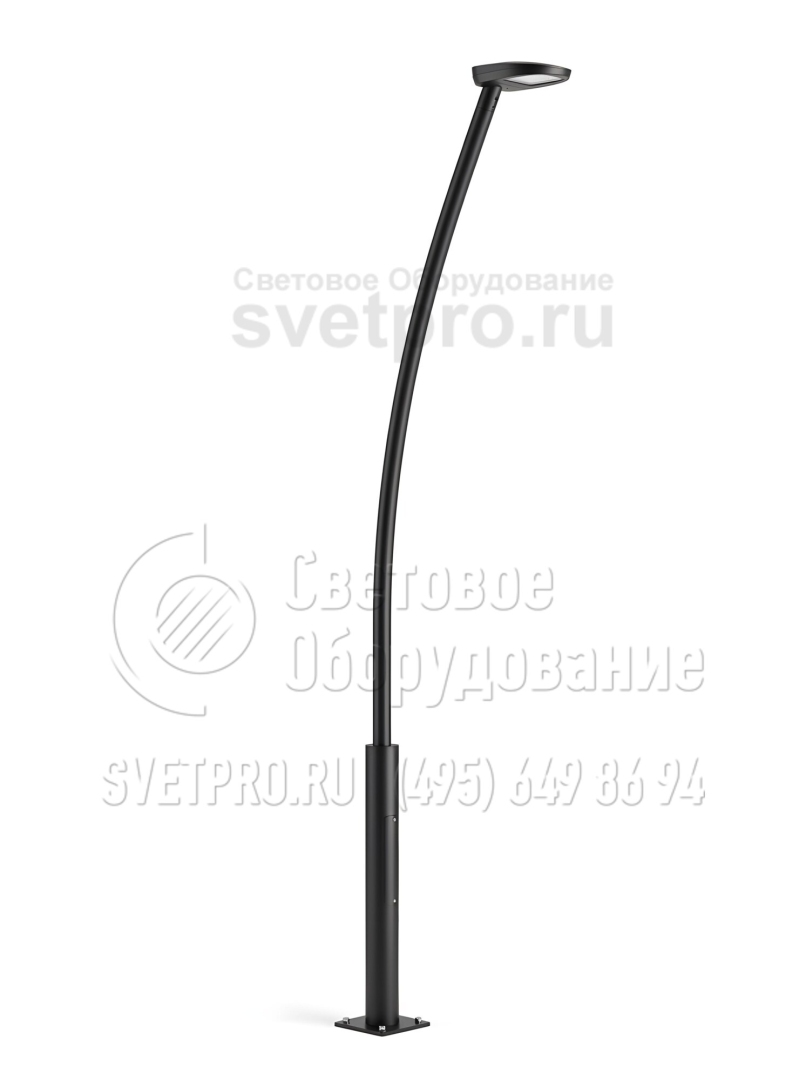

НФ-6,0 Опора несиловая фланцевая гнутая
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | НФ-6,0 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4 |
Материал: | Листовой прокат |
Размер фланца: | 250 мм |
Нижний диаметр: | 133 мм |
Верхний диаметр: | 76 мм |
Вес: | 58,5 кг |
Высота: | 6 м |
как выбрать опору?

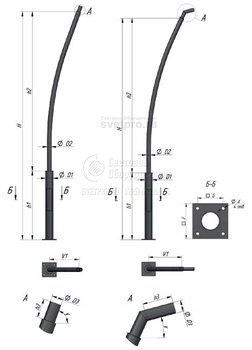

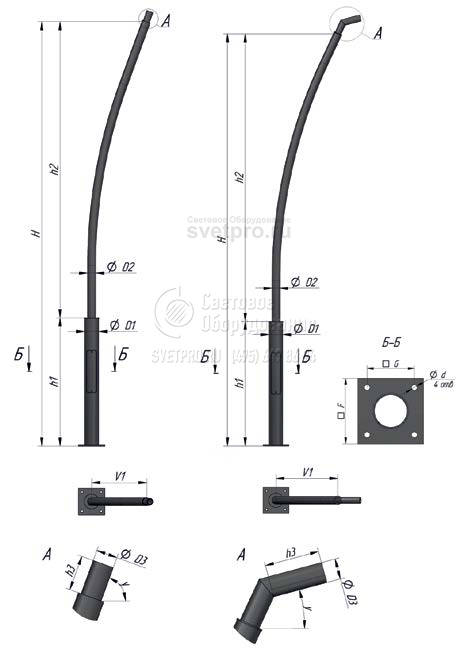

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение опоры | m | Наименование закладного элемента фундамента | H | h1 | h2 | h3 | D1 | D2 | D3 | d | F | G | V1 | y |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФ-6,0 | НФ-6,0-02-ц-(ТК(60)-1,0-70) | 58.5 | ЗФ-20/4/К180-1,2-б | 6000 | 1200 | 4800 | 100 | 133 | 76 | 60 | М20 | 250 | 180 | 450 | 70 |
m – масса не более, кг
H – высота опоры, мм
h1, h2, h3 – высота "колена" трубы, мм
D1, D2, D3 – диаметры труб, мм
F – габаритный размер фланца, мм
G – межосевое расстояние крепежных деталей, мм
d – номинальный диаметр резьбы крепежных изделий
V1 – вылет опоры, мм
у – угол наклона посадочного места светильника, к горизонту, градусов.
ОПИСАНИЕ
НФ-6,0 — это опора, которая по внешнему виду напоминает парковую, а по функциональности не уступает утилитарным моделям. Изделие имеет простую конструкцию, для его изготовления используются стальные трубы с небольшим диаметром. В результате конструкция высотой в 6 метров весит относительно немного, легко устанавливается на квадратную опорную площадку и закладной элемент, может монтироваться с помощью манипулятора грузового автомобиля.
Опора не имеет большого количества декоративных элементов и не комплектуется мощными кронштейнами, которые также выступают как украшения. Конструктивно она состоит из двухсегментного трубчатого ствола, на верхушку которого устанавливается венчающий световой прибор. Но благодаря изогнутому верхнему сегменту опоры освещаемая территория выглядит более необычно и в темное время суток, и при дневном свете.
Благодаря небольшим габаритам и весу опора не нуждается в массивном бетонном основании. Установка закладного элемента производится в неглубокий котлован, меньшее количество бетонного раствора сокращает затраты на строительство осветительной сети.
Наша компания изготавливает гнутые опоры из трубного проката, предоставляет услуги по проектированию и строительству систем освещения различны объектов. Для покупки опор и светильников, оформления заказа на составление проектной документации обращайтесь к нашим менеджерам.

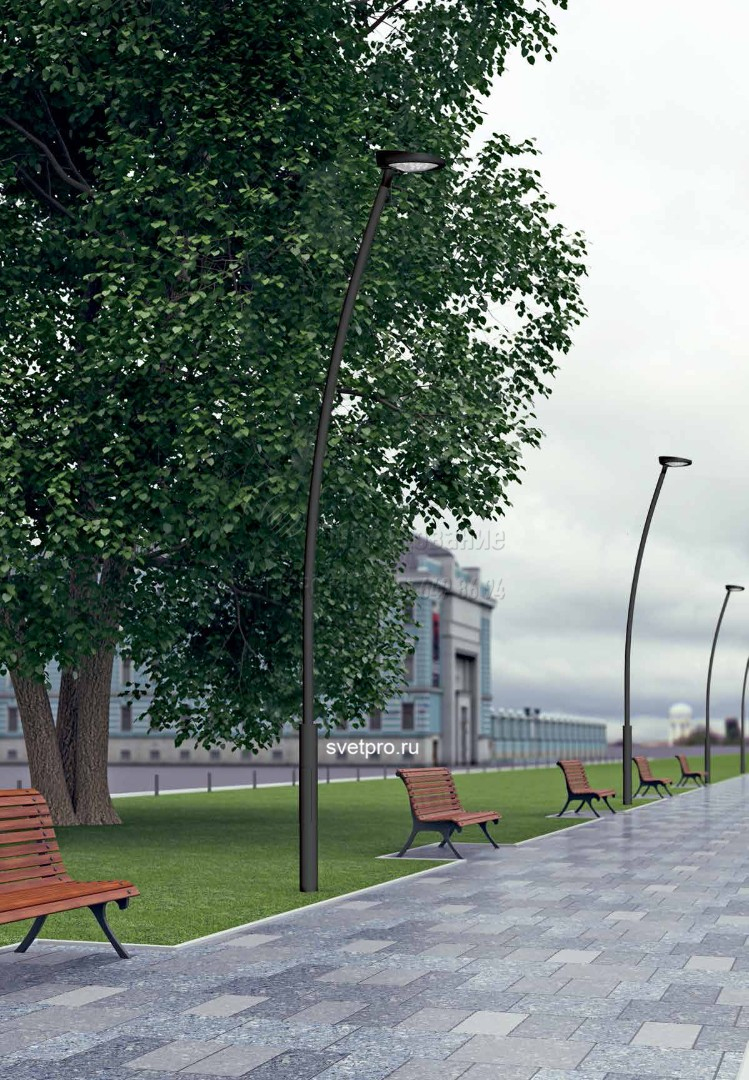

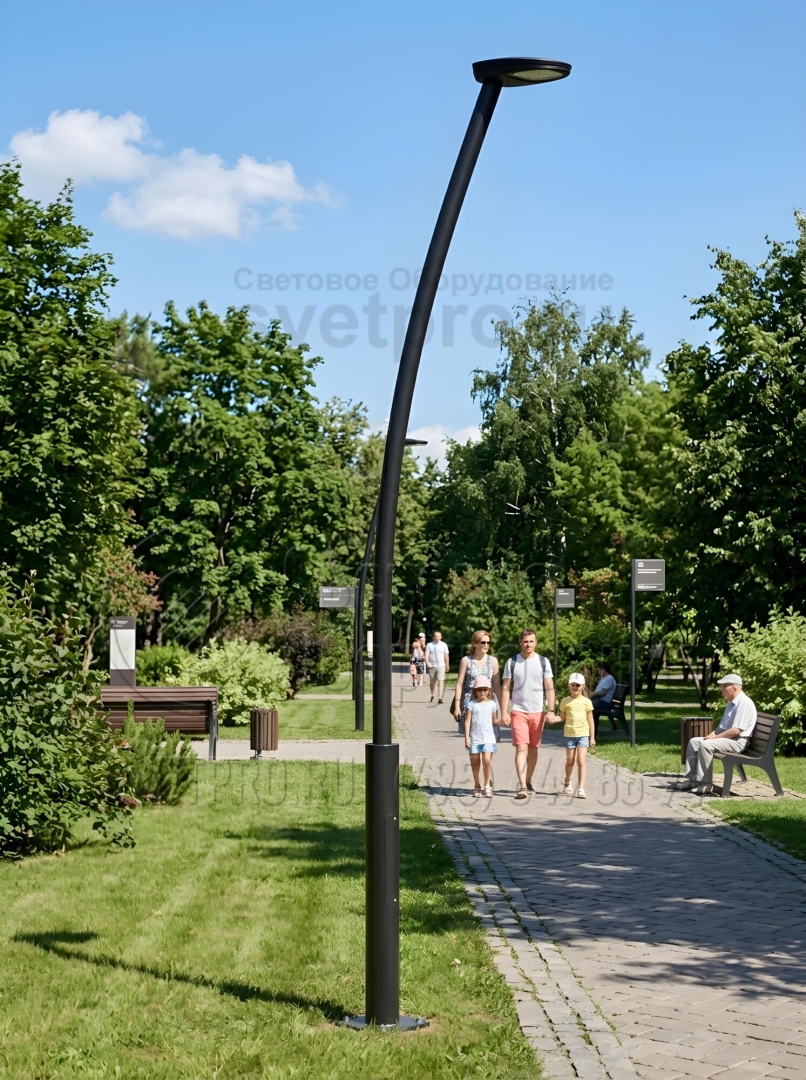

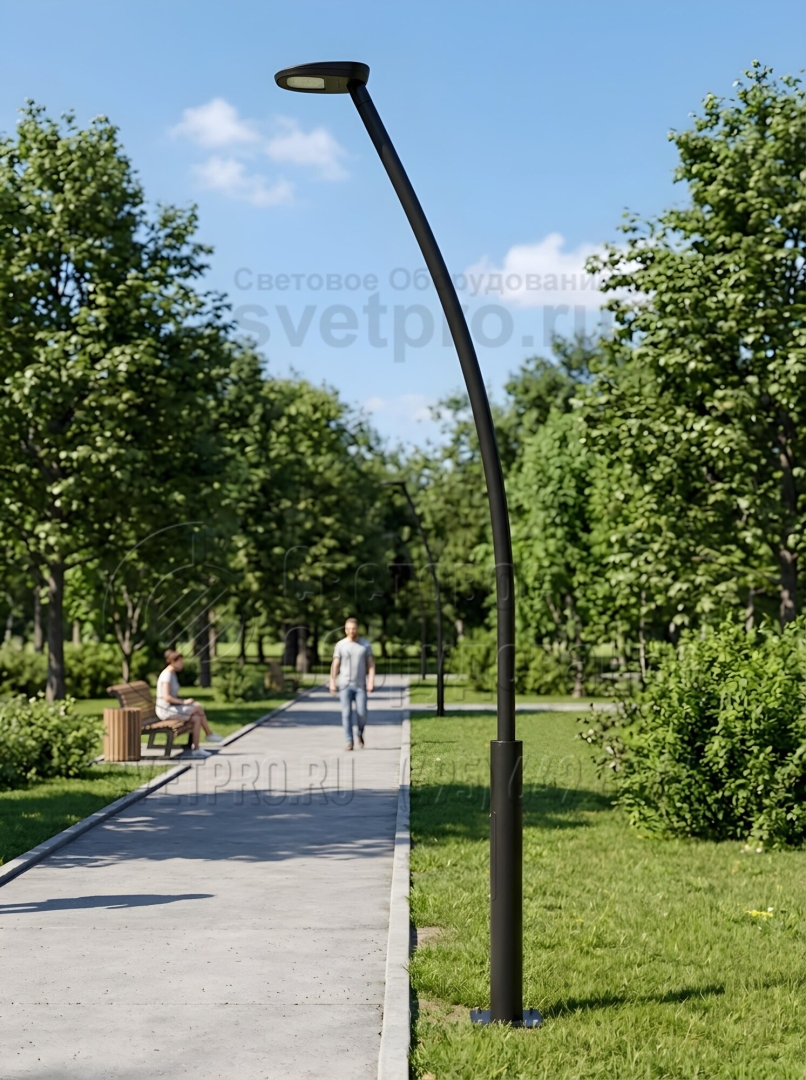

Фотогалерея
