НФК-4 Опора несиловая фланцевая круглоконическая высота 4 метра
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | НФК-4 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4 |
Материал: | Листовой металлопрокат |
Размер фланца: | 190 мм |
Нижний диаметр: | 113 мм |
Верхний диаметр: | 65 мм |
Вес: | 29 кг |
Высота: | 4 м |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|
НФК-4,0-02-ц | ЗФ-16/4/К140-1,2-б 29 | 29 | Ф2 | 4000 | 1200 | 113 | 65 | М16 | 190 | 140 |
ОПИСАНИЕ
НФК-4 — это осветительная опора, которая имеет круглый корпус в виде конуса, сделанный из листовой стали. Она относится к классу несиловых, поэтому на конструкцию можно устанавливать только осветительные приборы. Подключать провода по воздуху нельзя, предусмотрена только подземная подводка. Монтаж наземной части осуществляется путем прикручивания ствола к закладному элементу, который предварительно бетонируется в фундаменте.
Преимущества использования опоры:
- Благодаря смещенному вниз центру тяжести осветительная конструкция имеет высокую стабильность и выдерживает воздействие сильного ветра под нагрузкой от светильников.
- Цинковое покрытие на поверхности углеродистой стали обеспечивает сохранение прочности и надежности опоры до 25 лет, ржавчина на стволе не появляется.
- Круглое поперечное сечение ствола делает опору более красивой. В случае окрашивания поверхности порошковой краской конструкция становится похожей на парково-декоративную.
- Для производства используется листовая сталь такой толщины, чтобы обеспечить высокую несущую способность корпуса. На оголовок можно поставить кронштейн с тяжелыми светильниками или прожекторами.
Приобрести опору освещения типа НФК-4 можно в нашей компании. Оформляйте заказ через форму на сайте или у менеджеров отдела продаж.

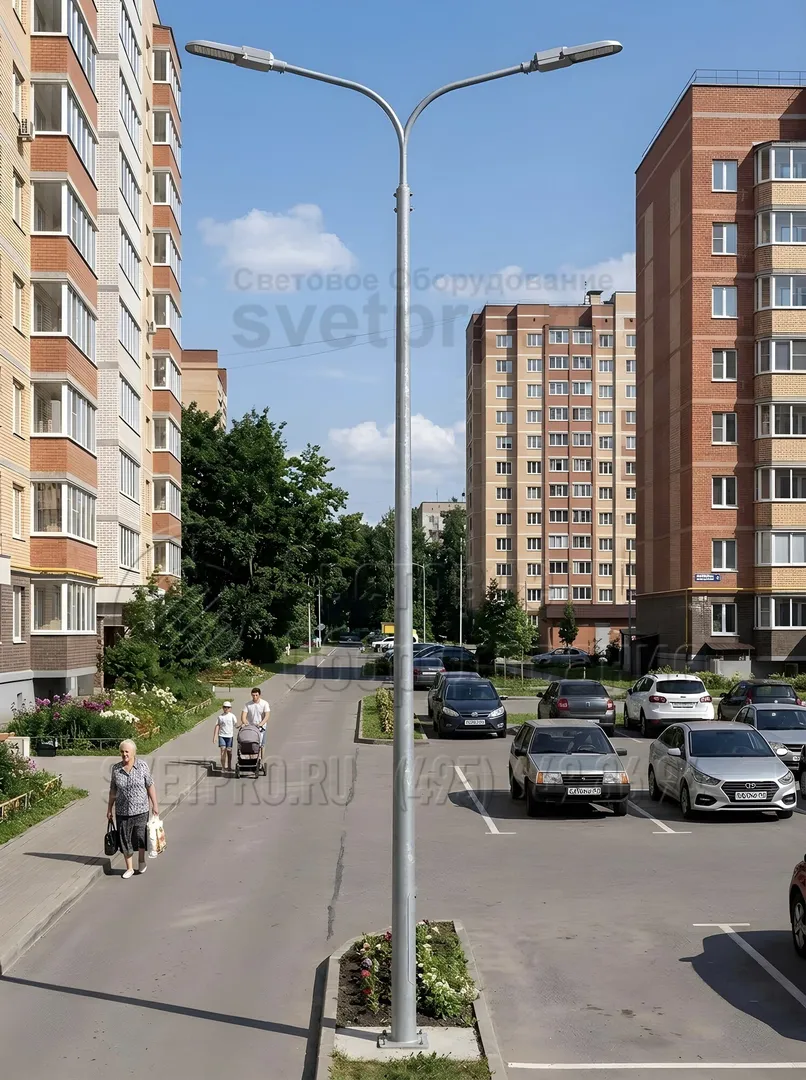

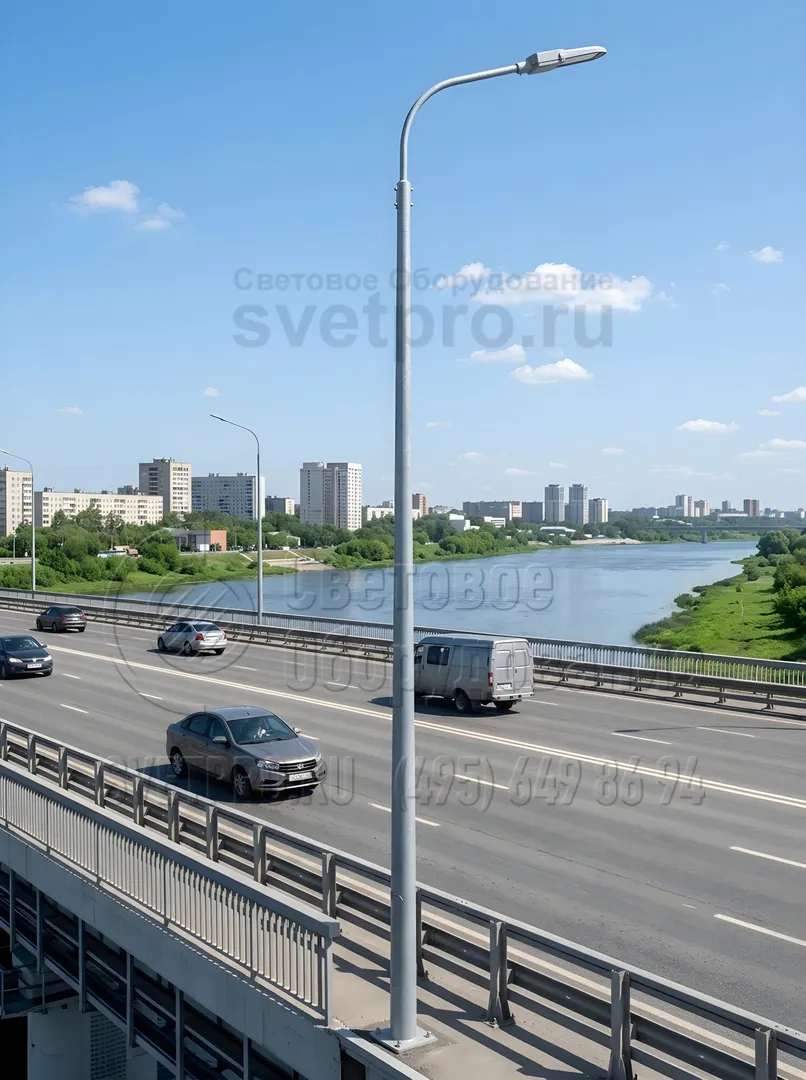

Фото с объектов
