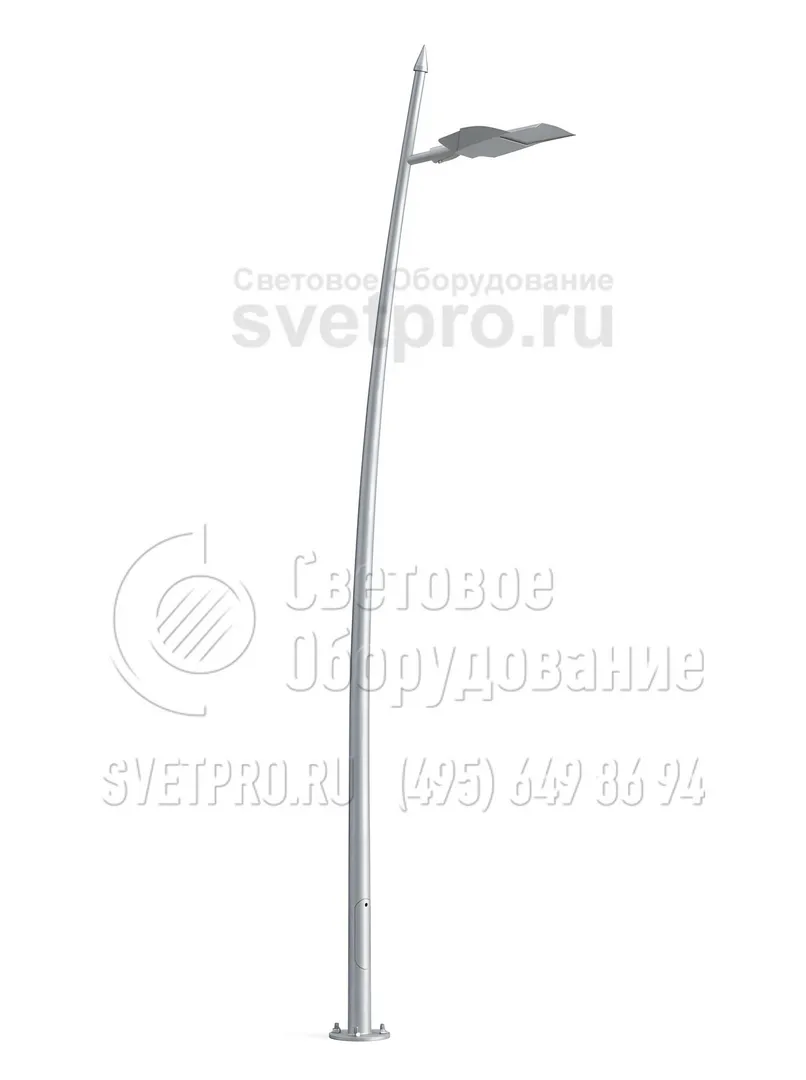

НФК-8,0 Опора несиловая фланцевая круглоконическая гнутая
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | НФК-8,0 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4 |
Материал: | Листовой прокат |
Размер фланца: | 375/415 мм |
Нижний диаметр: | 171/183 мм |
Верхний диаметр: | 75 мм |
Вес: | 110/125,5 кг |
Высота: | 7,95/8 м |
как выбрать опору?

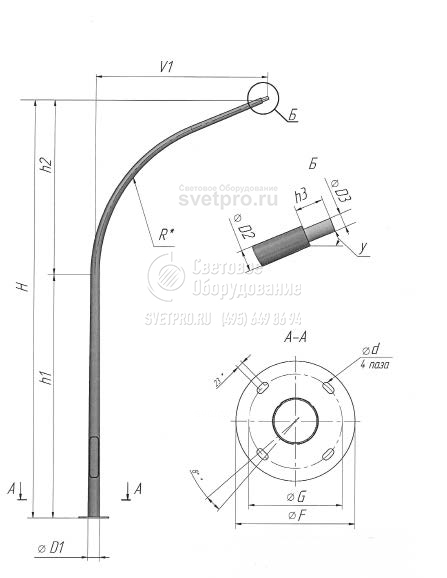

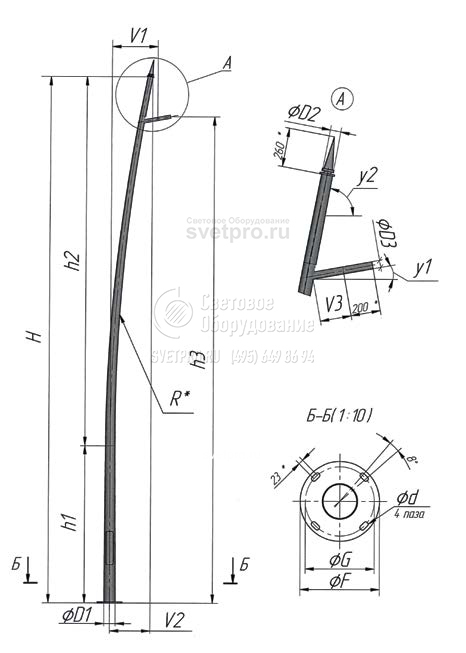

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Наименование опоры | m | Наименование закладного элемента фундамента | H | h1 | h2 | h3 | D1 | D2 | D3 | d | F | G | V1 | V2 | V3 | y1 | y2 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФК-8,0 | НФК-8,0-02-ц (К(48)-0,7-10) | 110 | ЗФ-20/4/К230-2,0-б | 7950 | 2400 | 5550 | 7350 | 171 | 75 | 48 | М20 | 375 | 325 | 690 | 615 | 210 | 10 | 80 |
m – масса не более, кг
H – высота опоры, мм
h1, h2 – высота "колена" трубы, мм
h3 – высота крепления светильника
D1, D2, D3 – диаметр труб, мм
d – номинальный диаметр резьбы крепежных изделий
F – габаритные размеры фланца, мм
G – межосевое расстояние/ диаметр расположения крепежных деталей
V1, V2, V3 – вылеты опоры, мм
y1 – угол наклона посадочного места светильника к горизонту, град.
y2 – угол наклона ствола опоры к горизонту, град.
Название | Наименование опоры | m | Наименование закладного элемента фундамента | H | h1 | h2 | h3 | D1 | D2 | D3 | d | F | G | V1 | y |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФК-8,0 | НФК-8,0-02-цл-(К(48/60)-2,1-25) | 125,5 | ЗФ-20/4/К230-2,0-б | 8000 | 5610 | 2390 | 100 | 183 | 75 | 48/60 | М20 | 415 | 326 | 2100 | 25 |
m – масса не более, кг;
Н – высота опоры, мм;
h1, h2, h3 – высота «колена» трубы, мм;
D1, D2, D3 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
F – габаритный размер фланца, мм
G – межосевое расстояние/ диаметр расположения крепежных деталей, мм
V1 – вылет опоры, мм
у – угол наклона посадочного места светильника, к горизонту, град
ОПИСАНИЕ

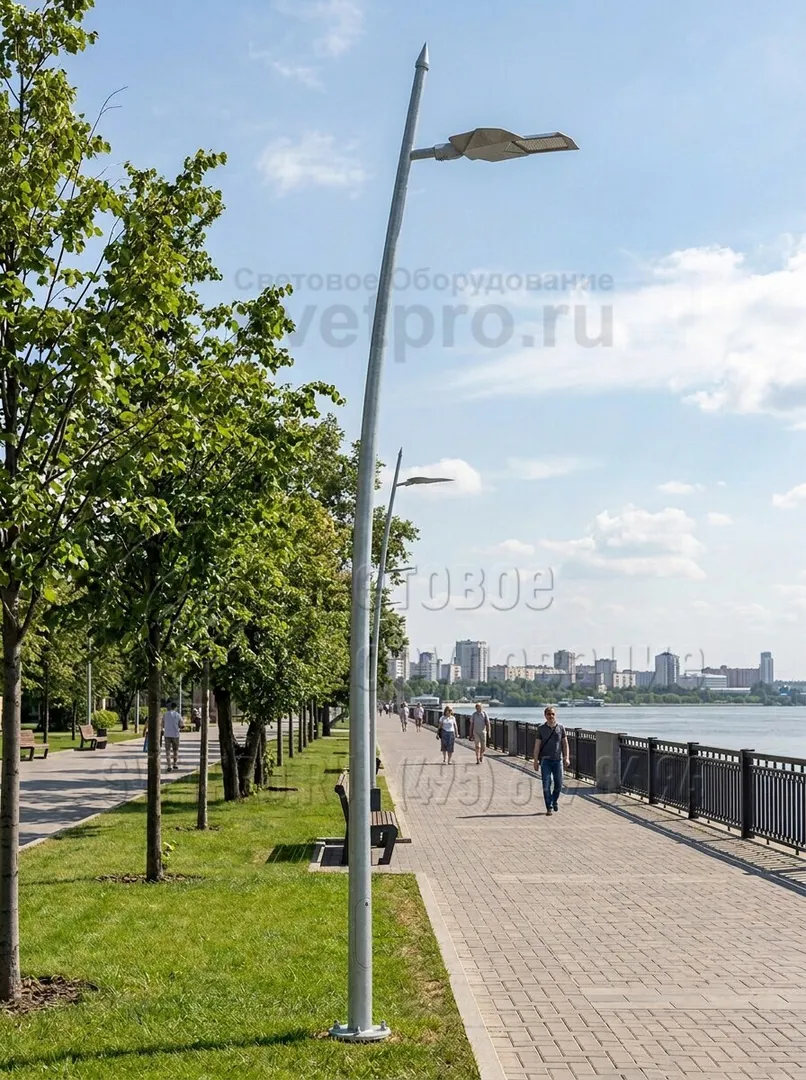

НФК-8,0 отличается от утилитарных осветительных опор изогнутой формой ствола. Это изделие делается из листовой стали, которая сворачивается в корпус в виде конуса с круглым поперечным сечением. Но затем ствол изгибается, чтобы придать ему наклон в сторону освещаемого участка. Такая модель смотрится красивее на фоне окружающей инфраструктуры, красиво вписывается в различные стили оформления ландшафта.
Толщина стали, из которой делается ствол, подбирается с учетом требуемой несущей способности конструкции. Она рассчитана на удержание тяжелых светильников, но не предназначена для подвески силовых кабелей. Поэтому подводка электричества производится только в подземных каналах с коммутацией через вводный щиток.
Использование подземной подводки дает такие преимущества:
- Силовой электрический кабель защищается от обрывов, вызванных сильным ветром.
- Электрические провода защищены от повреждений, обусловленных намерзанием льда или налипанием мокрого снега.
- Подача электрического тока к светильникам не прекратиться в случае падения веток деревьев на воздушные силовые линии.
Хотите купить изогнутые круглоконические опоры? Воспользуйтесь помощью нашей производственной компании. Мы изготавливаем изделия по типовым проектным документам или адаптируем и под конкретные условия эксплуатации.

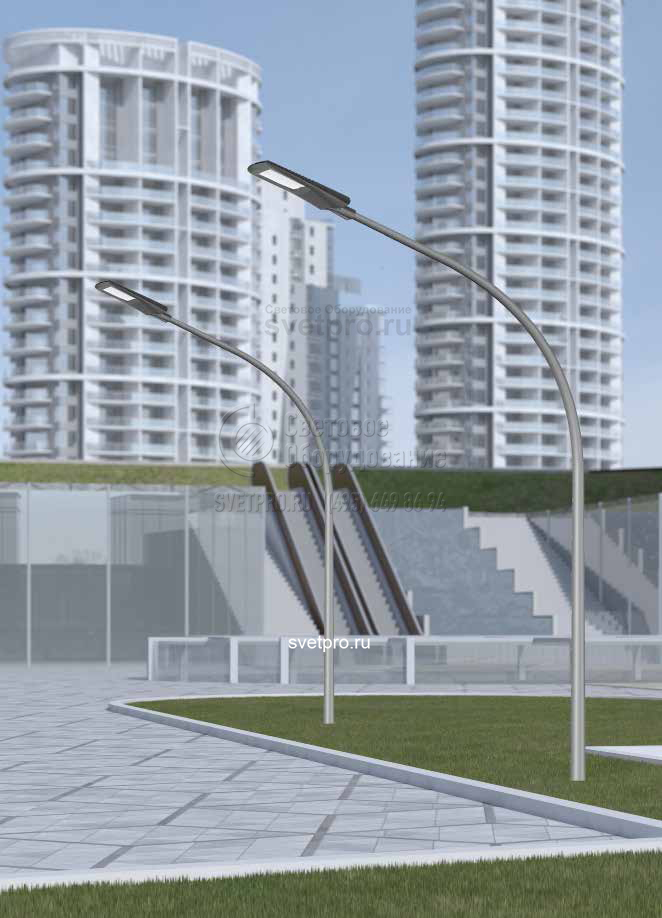

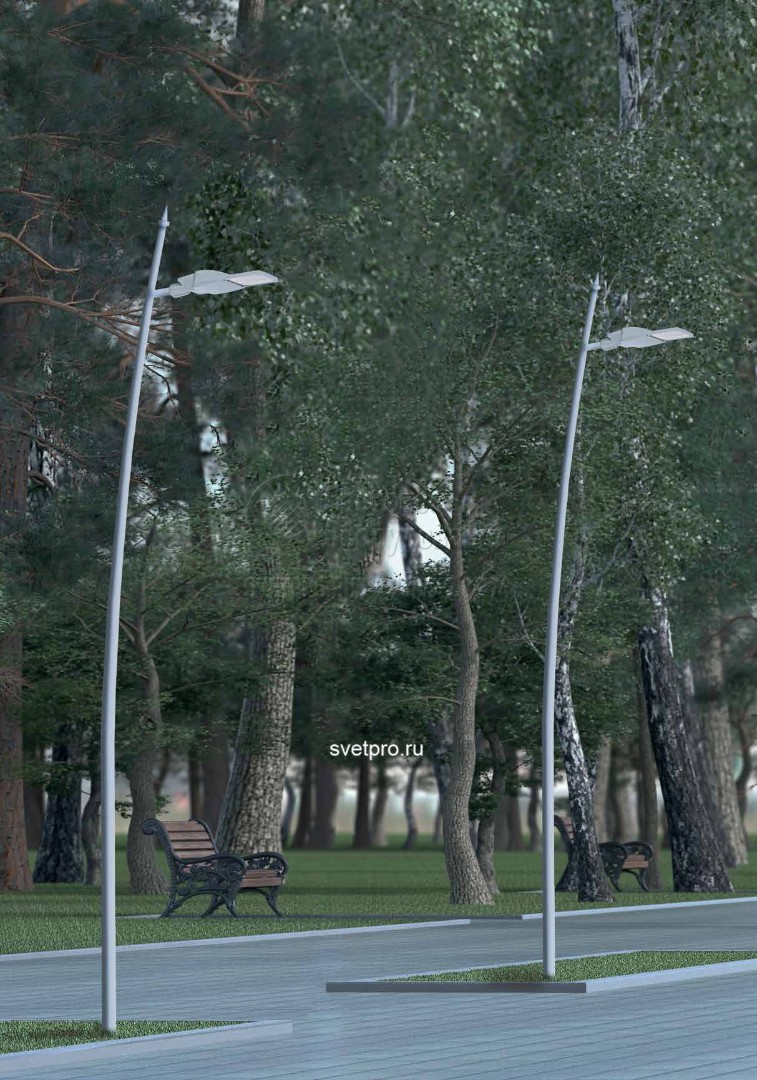

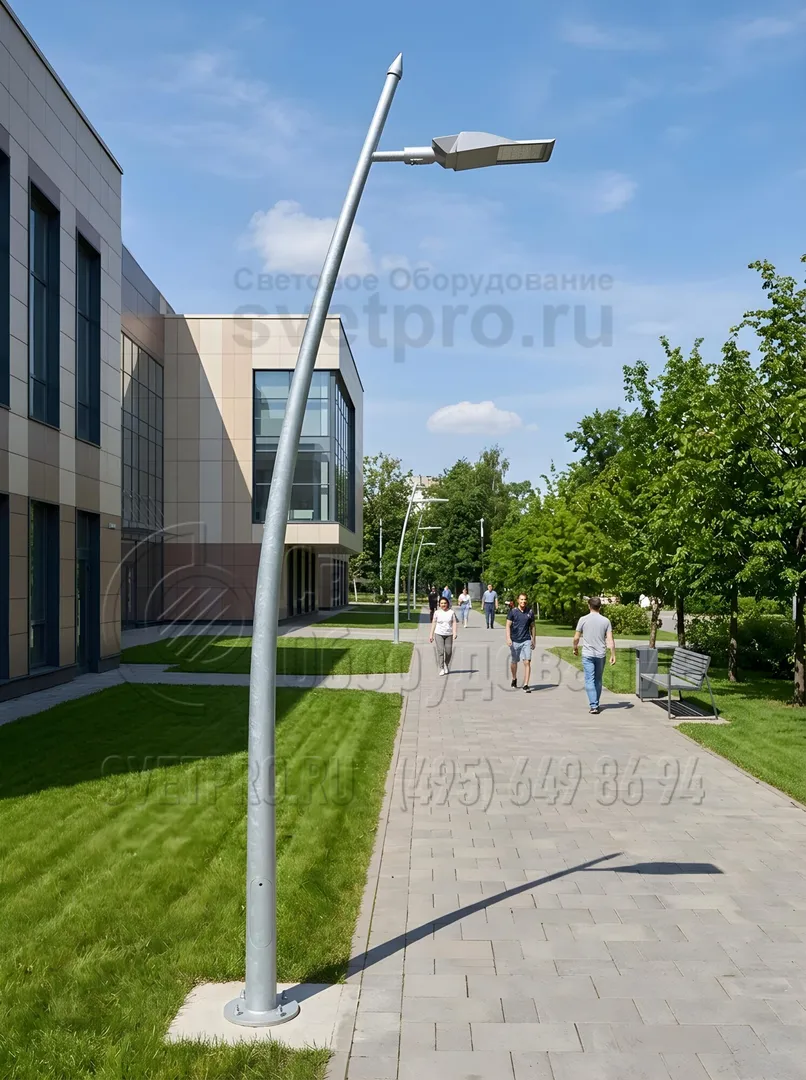

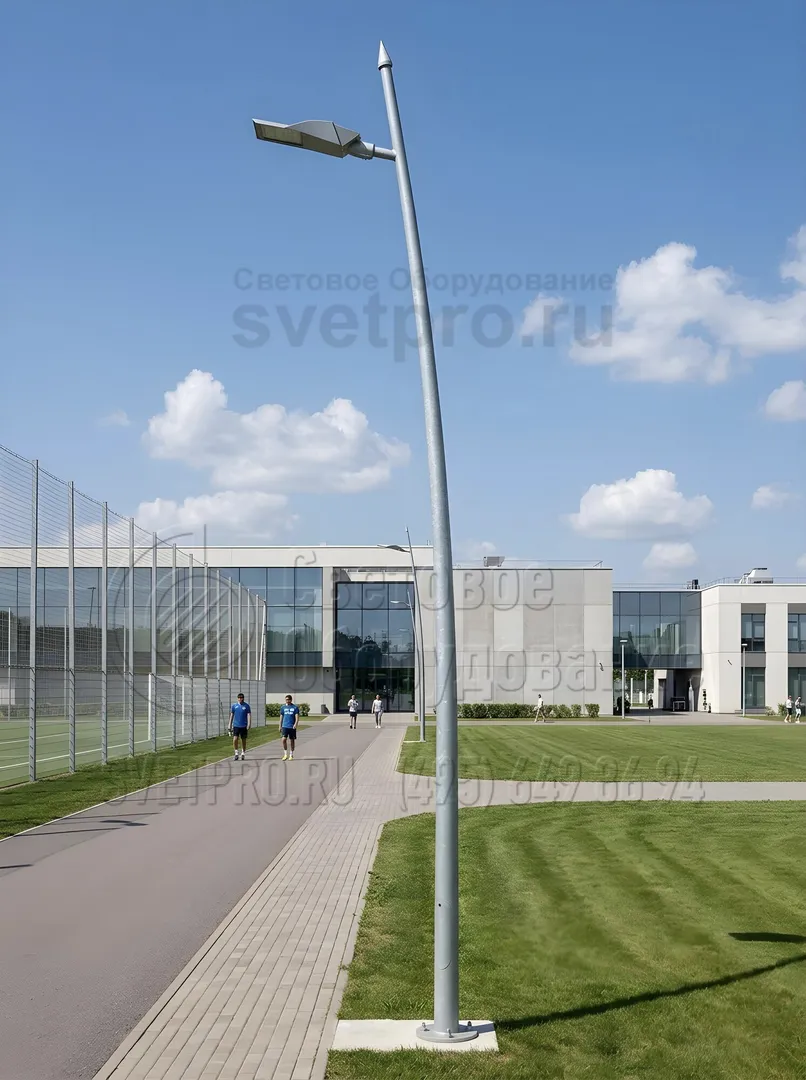

Фотогалерея
