П-ФГ-5 Опора складывающаяся фланцевая граненая высота 5 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | П-ФГ-5 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4-12 |
Материал: | Листовой металлопрокат |
Размер фланца: | 250 мм |
Нижний диаметр: | 134 мм |
Верхний диаметр: | 82 мм |
Вес: | 58,6 кг |
Высота: | 5 м |
Форма опоры: | Граненая |
Тип короны: | Складная |
Подвод кабеля: | Низ |
как выбрать опору?

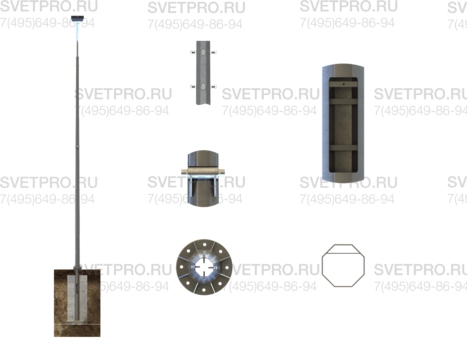

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименов-е закладного элем- та фундамента | Масса*, кг | Обознач-е установ. места кронштейна | H, мм | h1, мм | h, мм | Dн, мм | Dв, мм | d, мм | n, мм | А, мм | Б, мм | В, мм | Г, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
П-ФГ-5-к**-ц | ЗФ-20/4/К180-1,2-б | 58,6 | Ф4 | 5000 | 1200 | 2994 | 134 | 82 | М16 | 4 | 250 | 180 | 500 | 80 |
H - высота опоры
h1 - высота закладного элемента фундамента
h - высота до узла поворота опоры
Dн - диаметр в нижней части опоры
Dв - диаметр в верхней части опоры
d - номинальный диаметр резьбы крепежных изделий
n - количество отверстий во фланце
А - габаритный размер фланца
Б - межосевое расстояние крепежных деталей во фланце

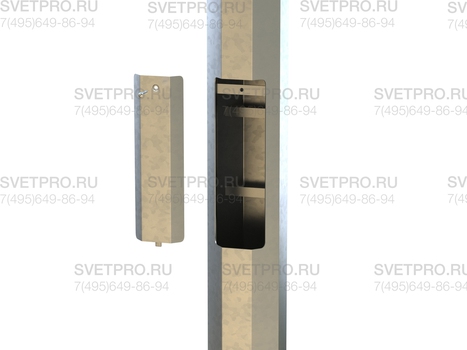

В - высота лючка
* - указана полная рассчетная масса металлоконструкции опоры с учетом покрытия
** - способ складывания опоры: с помощью каната (к) или лебедки (л), которые не входят в состав опоры и поставляются отдельно в эксплуатационном комплекте; количество комплектов на партию опор определяется заказчиком непосредственно при заказе
*** - кронштейн изготавливается совместно с опорой по индивидуальному заказу
ОПИСАНИЕ

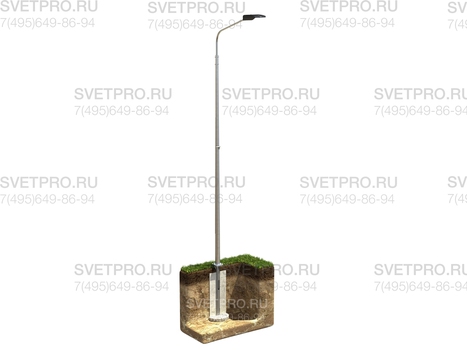

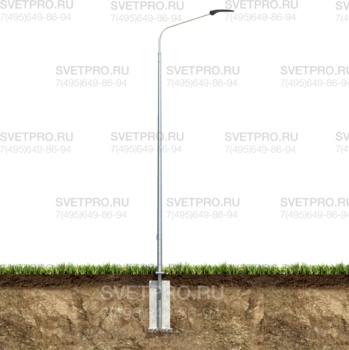

Складная граненая осветительная опора — модель инженерной конструкции П-ФГ-5 — применяется для освещения объектов с плотной застройкой или сложным рельефом местности. Эта конструкция имеет механизм складывания, поэтому выполнять работы по ремонту или замене световых приборов можно без использования гидравлических подъемников на базе грузовых автомобилей.
Конструктивные особенности изделий:
- Корпус опоры сделан из листовой стали небольшой толщины. Прочность конструкции придается благодаря особой форме поперечника. Грани играют роль ребер жесткости, которые увеличивают несущую способность.

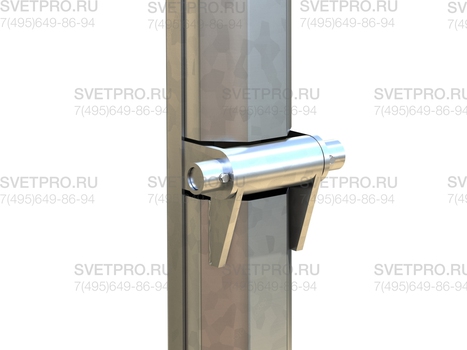

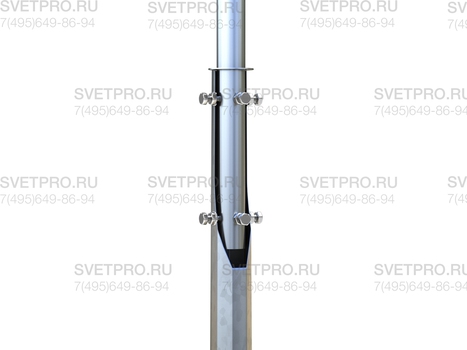

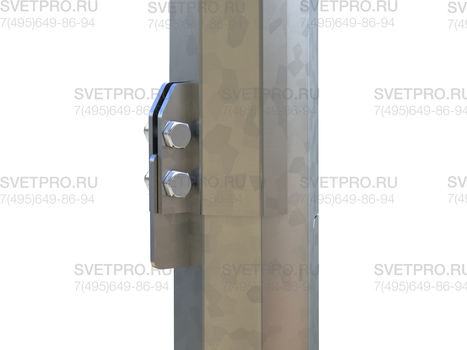

- Ствол состоит из двух частей примерно равной длины. Они соединены друг с другом с помощью шарнира. Потому верхняя часть может наклоняться.

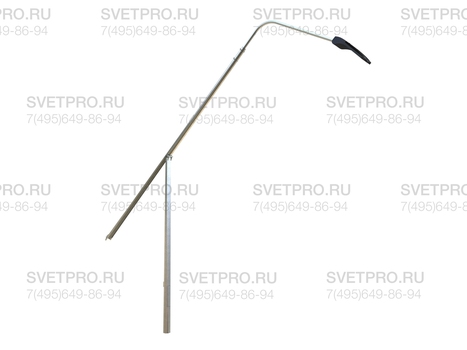

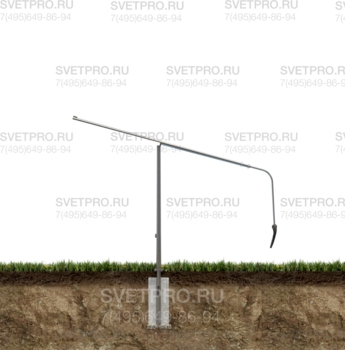

- Для упрощения наклона верхний сегмент оснащен противовесом. Его вес подбирается в зависимости от типа и количества используемых световых приборов. За счет противовеса электрик может наклонить верхний сегмент корпуса без использования лебедки.

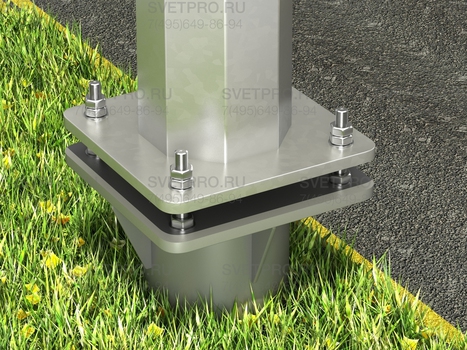

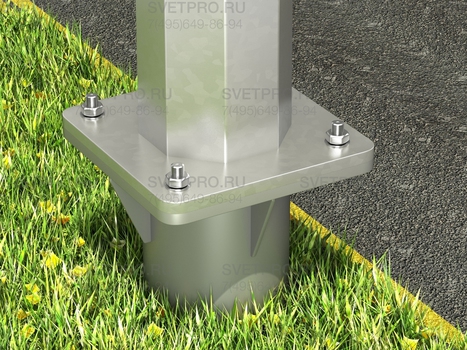

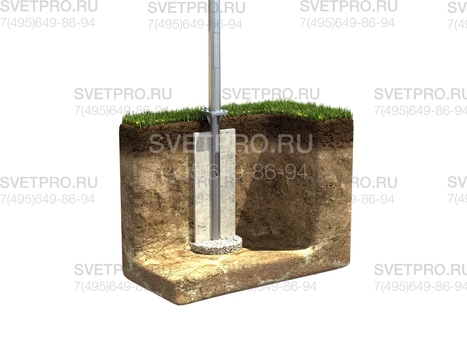

- Осветительная конструкция ставится на месте с помощью закладного элемента. Сам ствол прикручивается к нему за площадку в нижней части с помощью болтов. Поэтому если опора будет повреждена, ее замена не вызовет трудностей.
Купить складную осветительную опору вы можете в нашей производственной компании. Для оформления заказа обратитесь к менеджерам отдела продаж.
