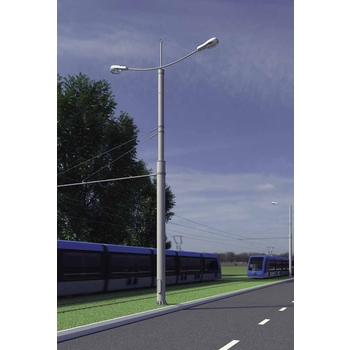

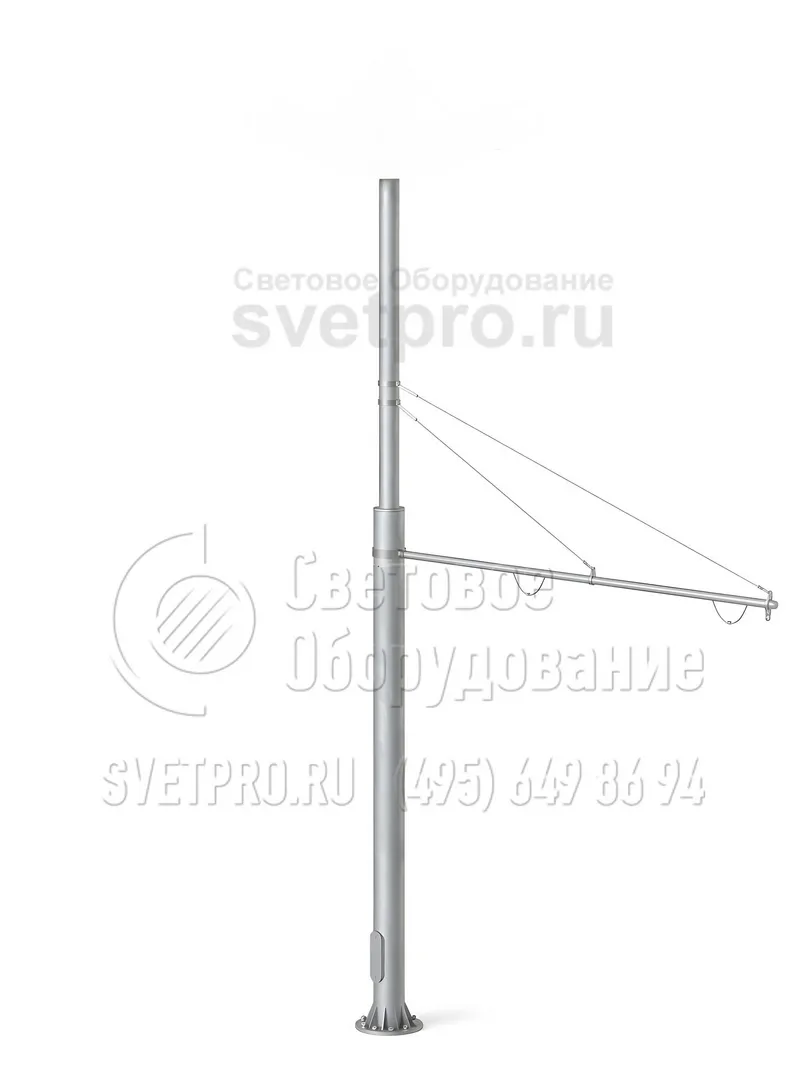

ТФ-2500-9 Опора контактной сети фланцевая трубчатая высота 9 метров
Область применения: |
|
Назначение: |
|

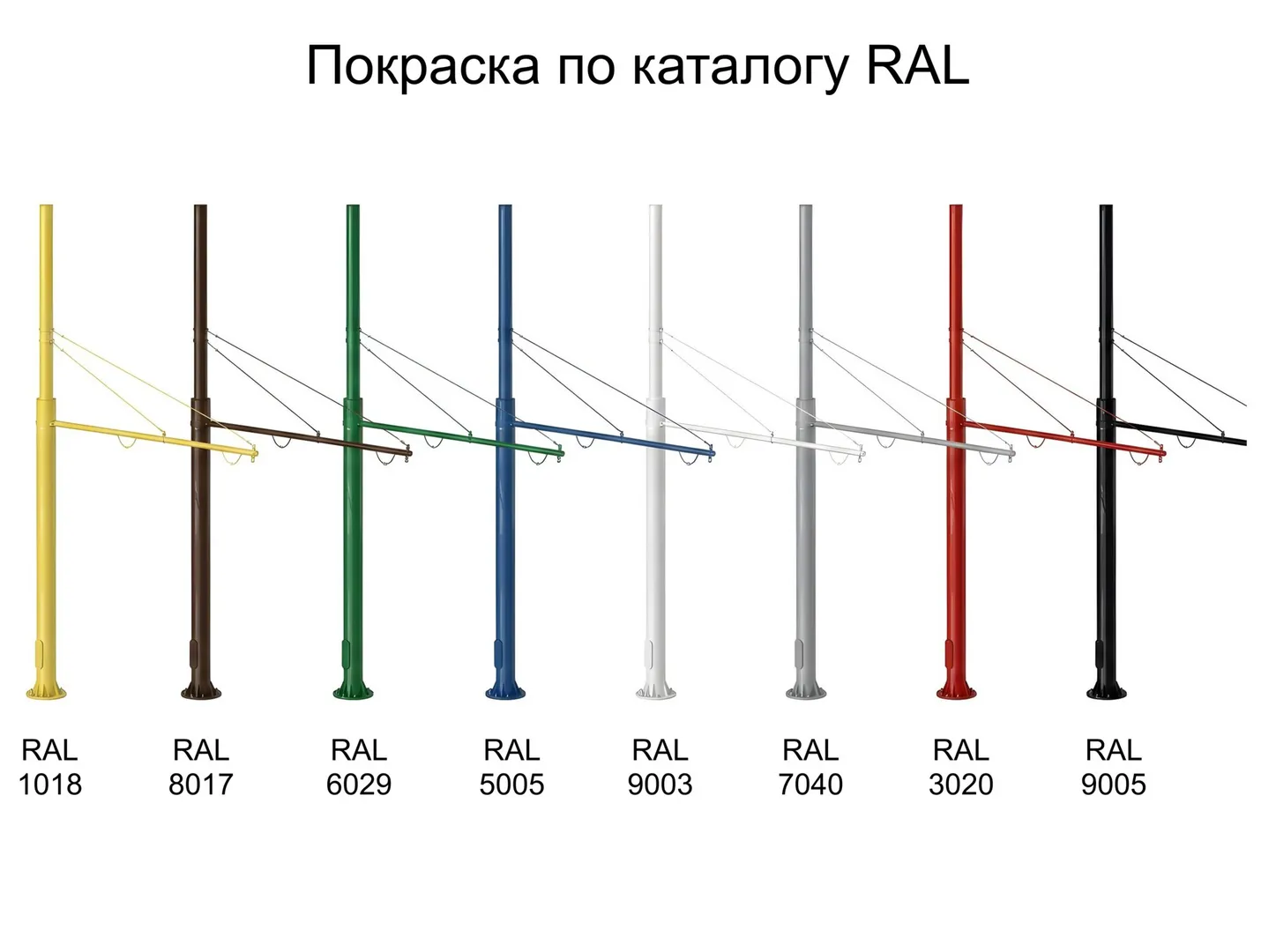

Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ТФ-2500-9 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Материал: | Трубный прокат |
Размер фланца: | 750 мм |
Нижний диаметр: | 426 мм |
Верхний диаметр: | 325 мм |
Вес: | 1050 кг |
Высота: | 9 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Верх |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обознач-е установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм | d, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ТФ-2500-9,0-01**-ц | ЗФ-36/12/Д620-3,5-б | 1050 | О5 | 2500 | 9000 | 3500 | 2500 | 426 | 325 | М36 | 750 | 620 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Вам нужны инженерные конструкции, которые используются для прокладки сети городского электротранспорта? Ищете модели с красивым внешним видом и высокой несущей способностью? Приобретайте опоры типа ТФ-2500-9.
Высота этих конструкций составляет 9 метров, верхняя часть выдерживает нагрузку в пределах 2,5 тонны. Материалом для изготовления корпуса выступает трубчатый стальной прокат, поэтому опоры имеют меньшую стоимость и красивый дизайн.
Установка осветительных конструкций осуществляется на фланцевую деталь. Процесс монтажа включает в себя следующие операции:
- В месте установки бурится котлован, который по длине и диаметру соответствует параметрам закладного элемента. При выполнении земляных работ учитываются также особенности грунта.
- В котлован устанавливается закладной элемент. Он ровняется по вертикали, чтобы придать нужное положение стволу при прикручивании.
- Котлован бетонируется строительным раствором, Марка бетона определяется в процессе проектирования. Бетон заливается до уровня грунта, после застывания он защищает закладной элемент из стали от коррозии.
- После того как залитый бетон наберет как минимум половину прочности, производится крепление корпуса. Для этого используются высокопрочные болты и гайки.
Оформить заявку на производство опор и услуги по установке можно в нашей компании. Воспользуйтесь формой обратной связи или позвоните менеджерам.

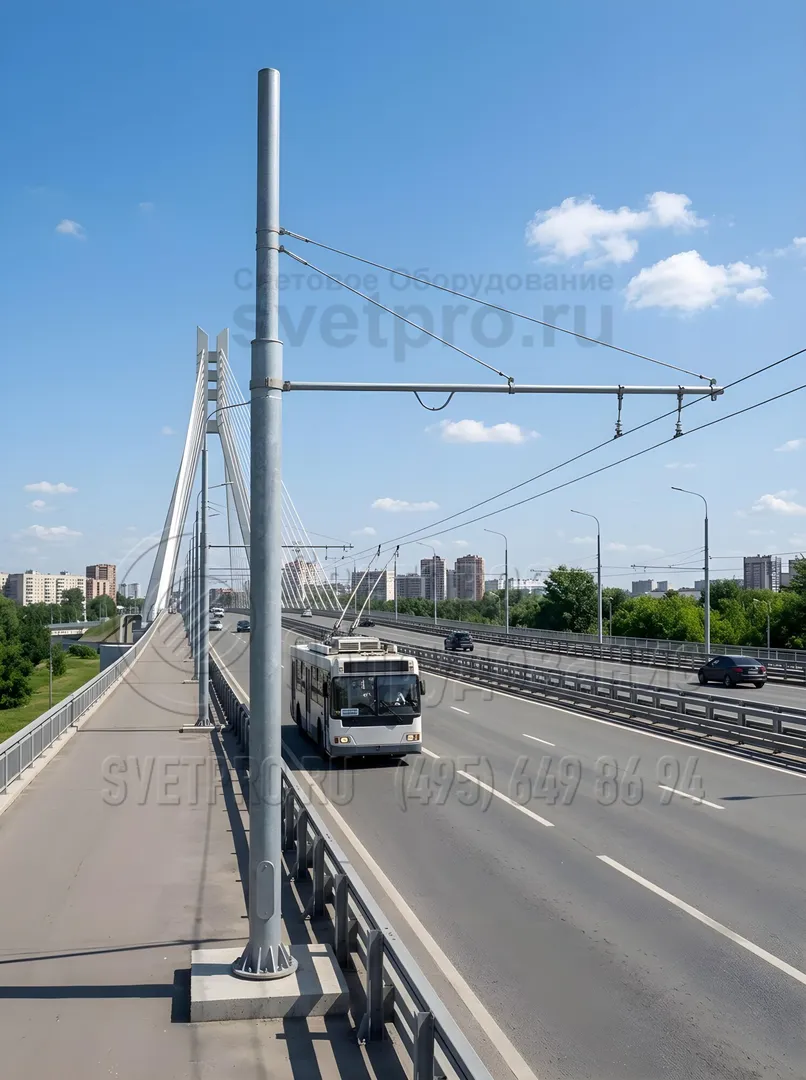

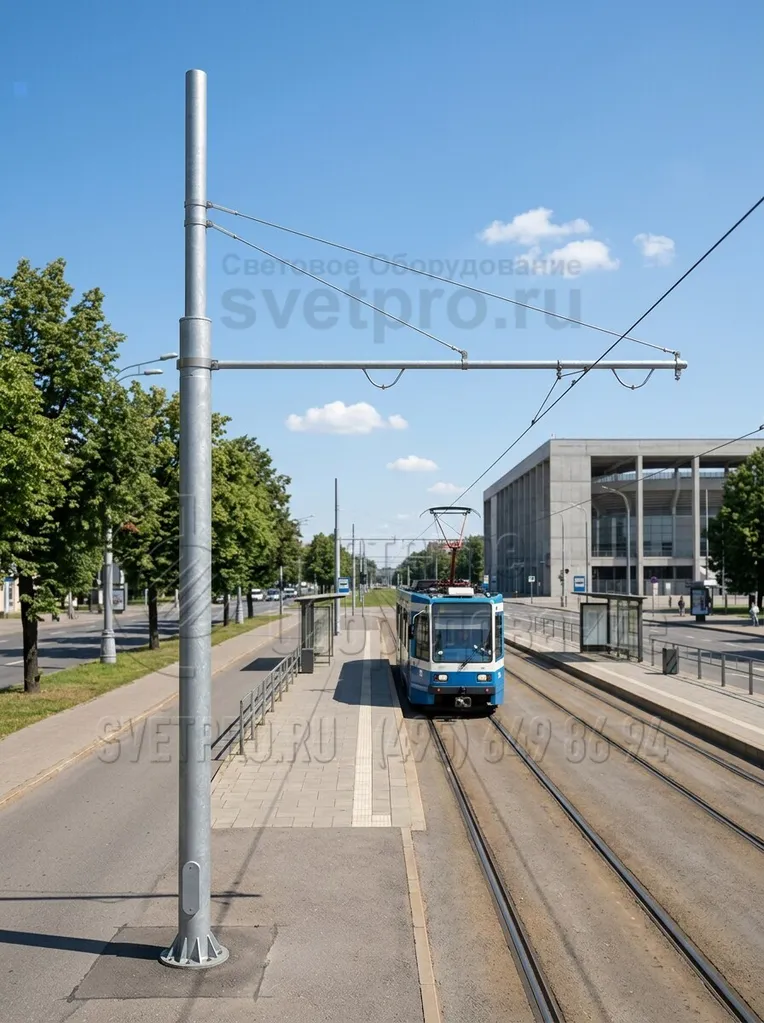

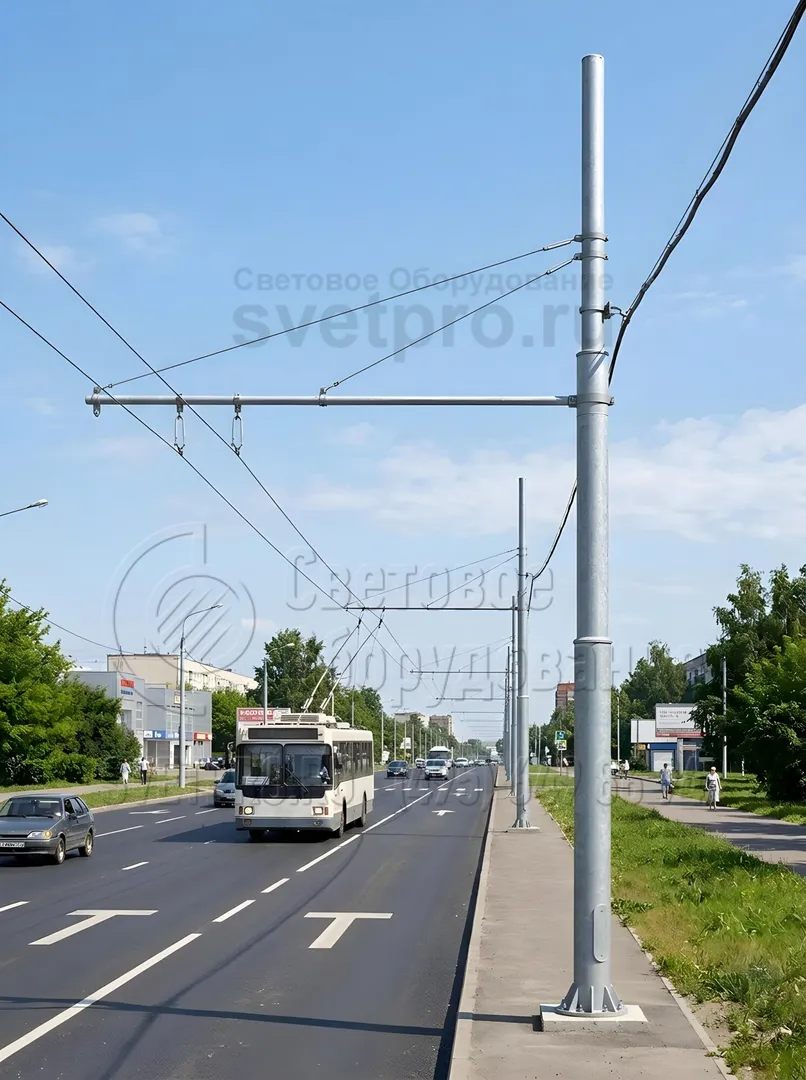

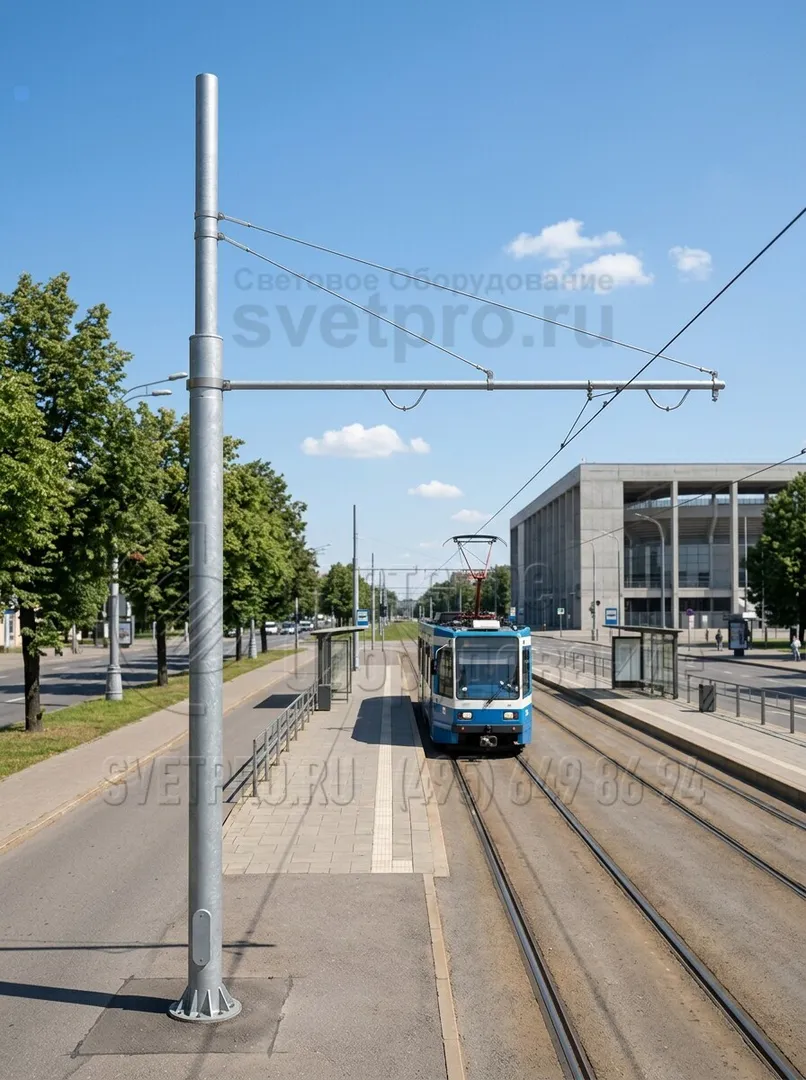

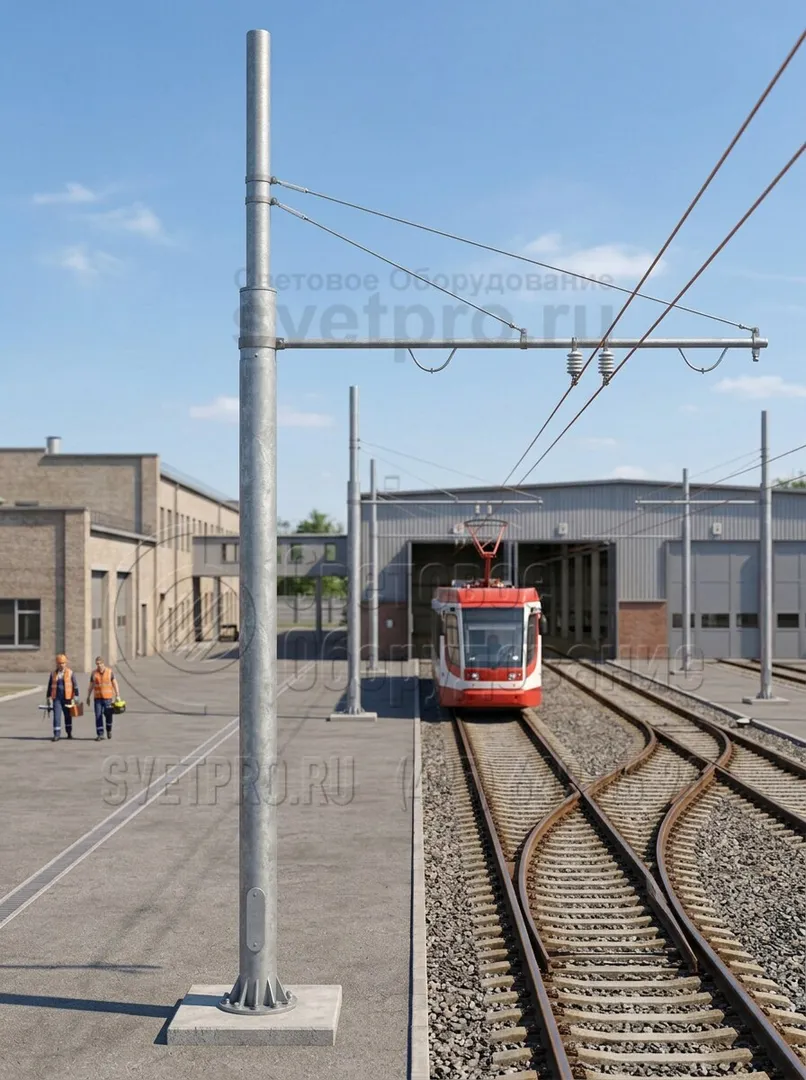

фото с объектов
