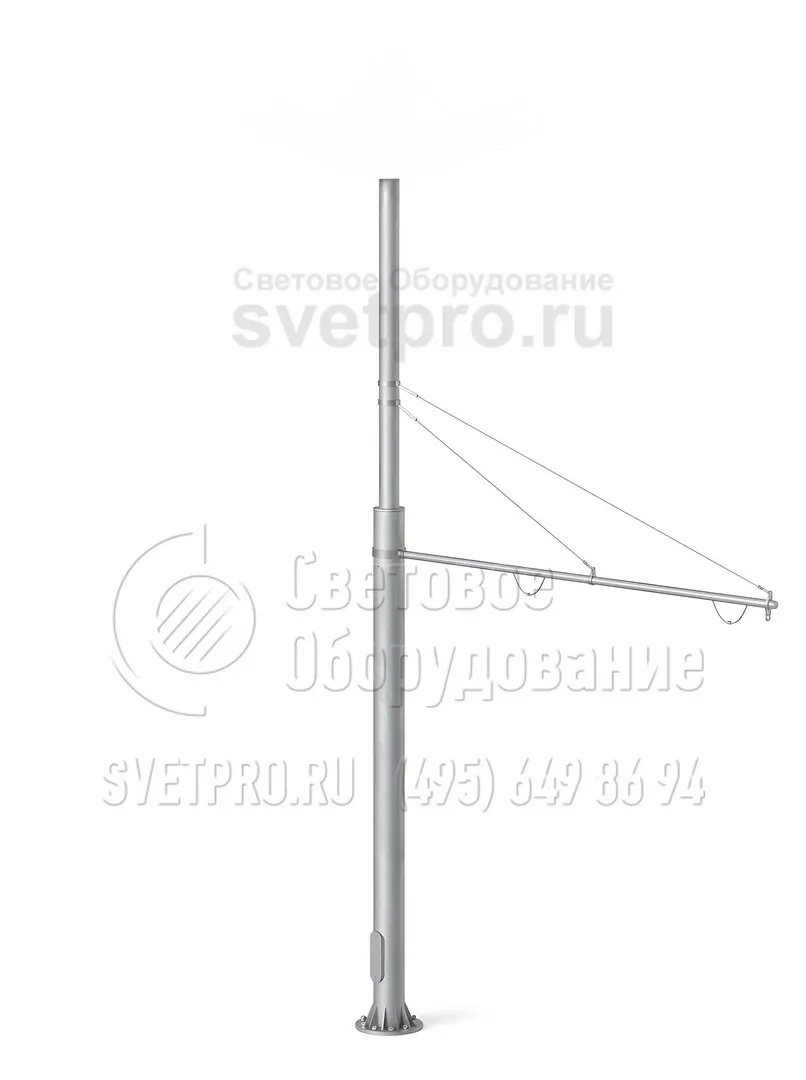

ТФ-3000-9 Опора контактной сети фланцевая трубчатая высота 9 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ТФ-3000-9 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Материал: | Трубный прокат |
Размер фланца: | 800 мм |
Нижний диаметр: | 426 мм |
Верхний диаметр: | 377 мм |
Вес: | 1278 кг |
Высота: | 9 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Верх |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обознач-е установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм | d, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ТФ-3000-9,0-01**-ц | ЗФ-36/12/Д670-3,5-б | 1278 | *** | 3000 | 9000 | 3500 | 2500 | 426 | 377 | М36 | 800 | 670 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Опора контактной сети типа ТФ-3000-9 — это конструкция, которая имеет самую высокую несущую способность из этой линейки. Стальной ствол из трубного проката выдерживает нагрузку на верхнюю часть в пределах 3 тонн. На опору устанавливается:
- Провода для подачи питания к трамваям и троллейбусам. Для их закрепления используются тросовые растяжки между опорами или жесткие консоли.
- Светильники наружного освещения. Для их установки используются декоративные или утилитарные кронштейны с креплением за обечайку.
- Светосигнальное оборудование. На корпус опор часто устанавливаются отдельные светофоры для регулировки движения трамваев.
- Таблички, указатели, рекламные конструкции. Монтаж производится на накладные кронштейны, поэтому сверлить отверстия в трубе не нужно.

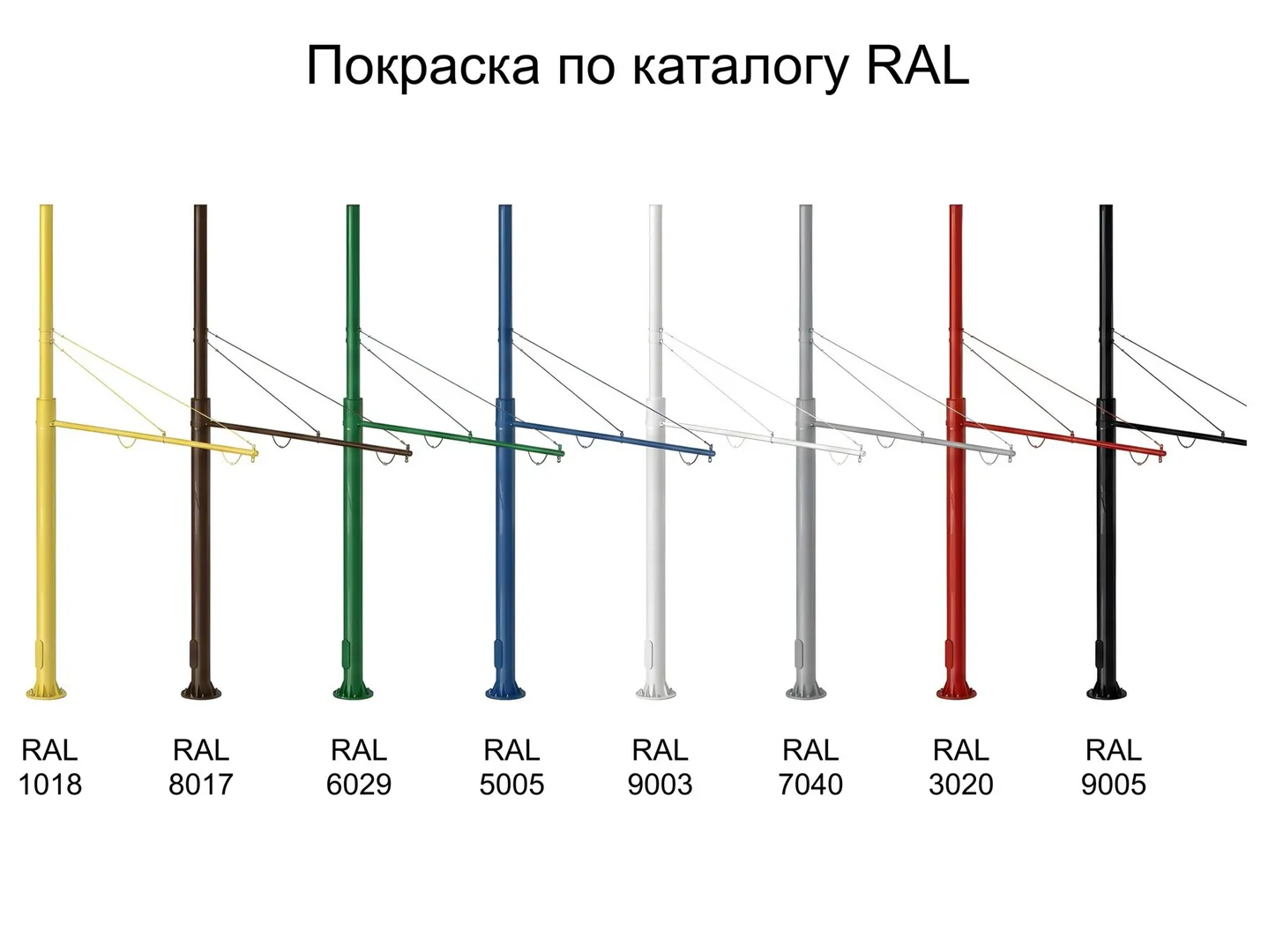

Корпуса из углеродистой стали цинкуются для предотвращения коррозии. Слой цинка препятствует контакту с водой и кислородом, поэтому ржавчина на опоре из-за окисления не появляется. Для придания контактной сети красивого внешнего вида поверхность стальных стволов можно окрасить. Цвет порошковой краски может выбрать покупатель при оформлении заказа.
Обращайтесь в нашу компанию для оформления заказа на изготовление опор контактной сети. Срок производства изделий по индивидуальному заказу — до 8 недель. Мы гарантируем качество опор и их соответствие требованиям действующих ГОСТ.

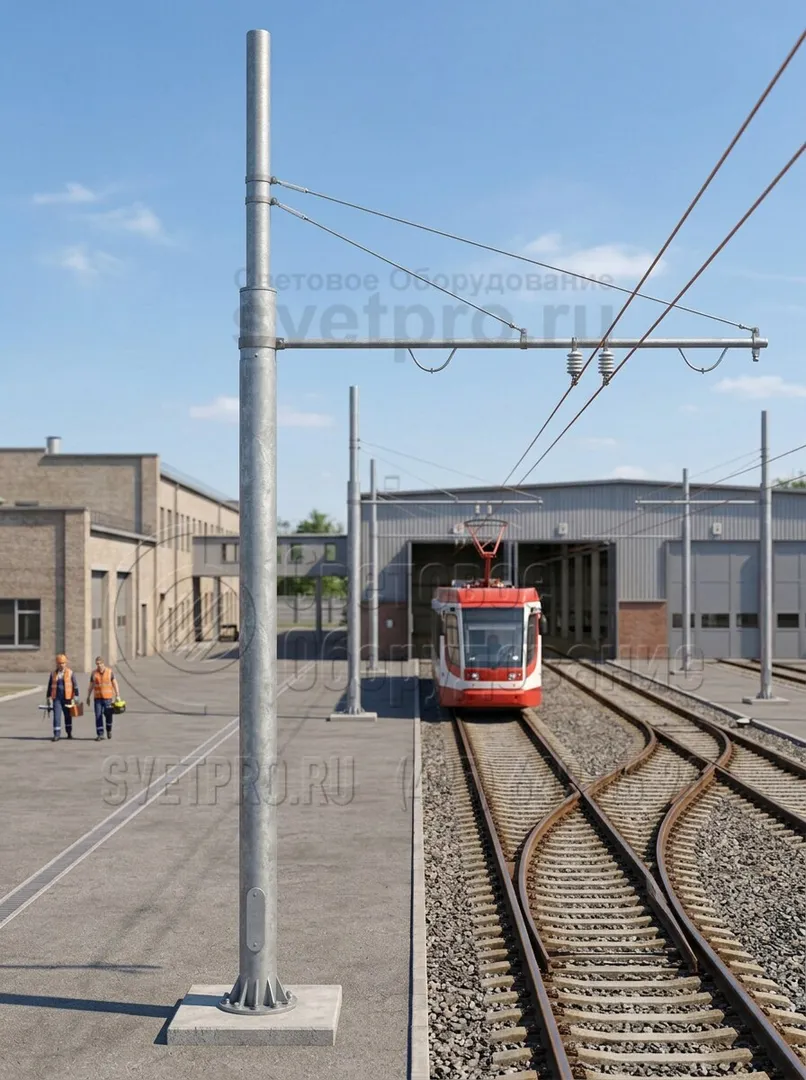

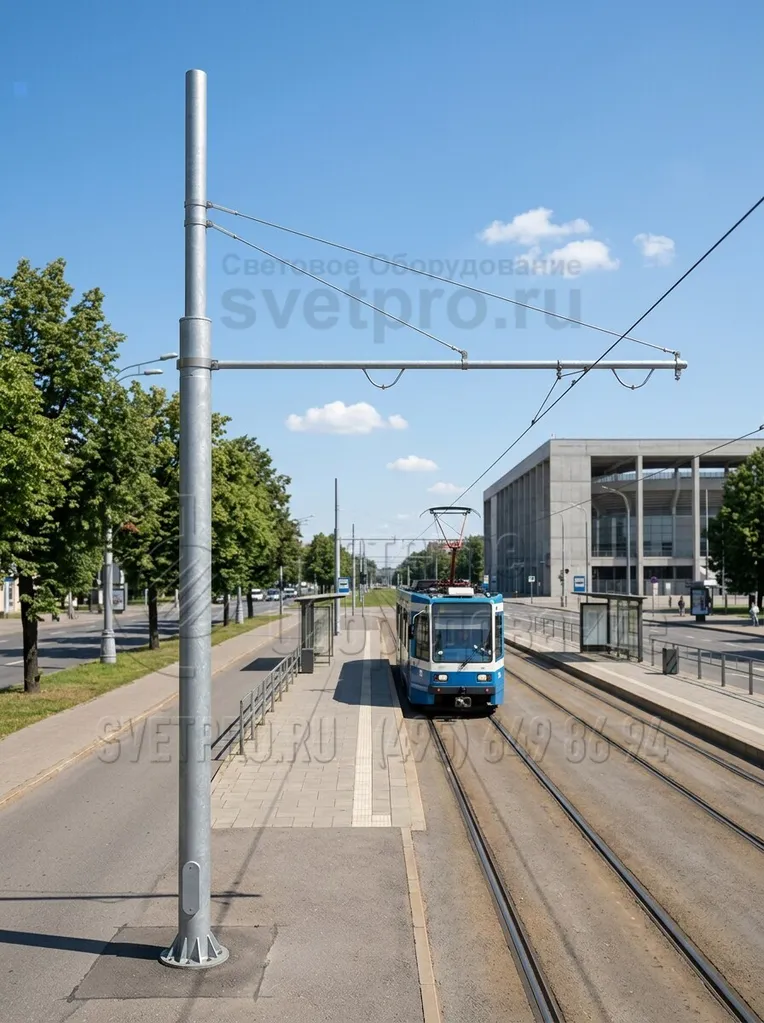

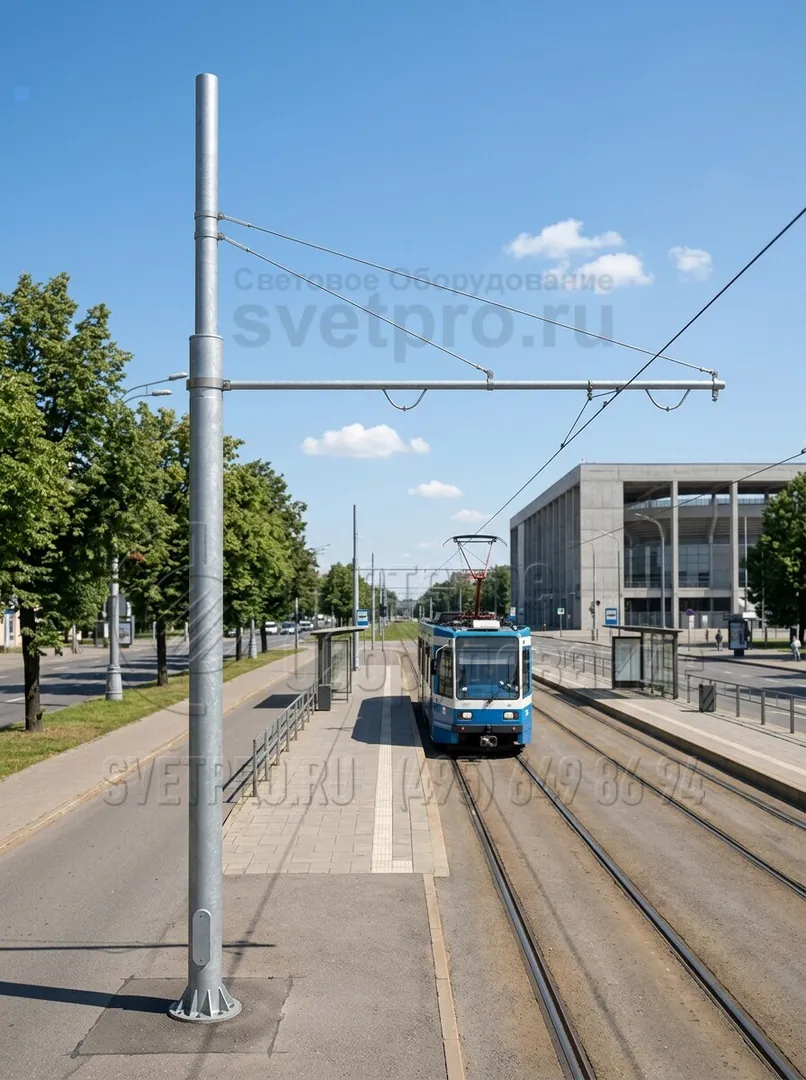

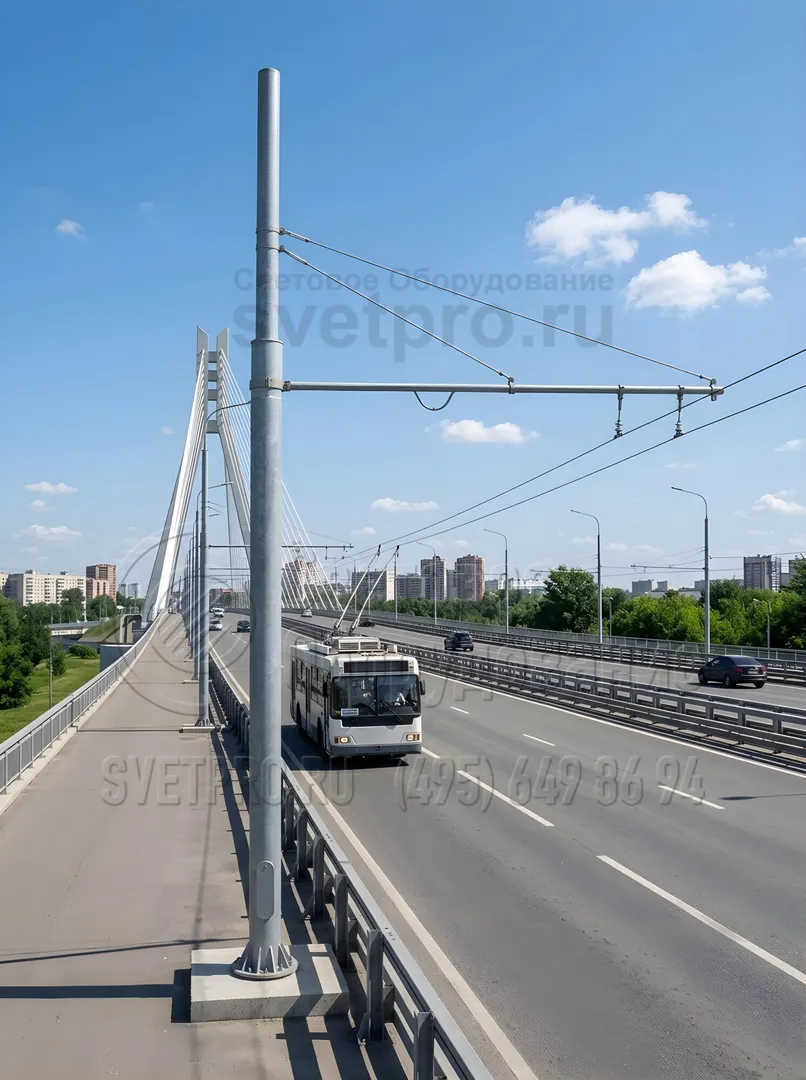

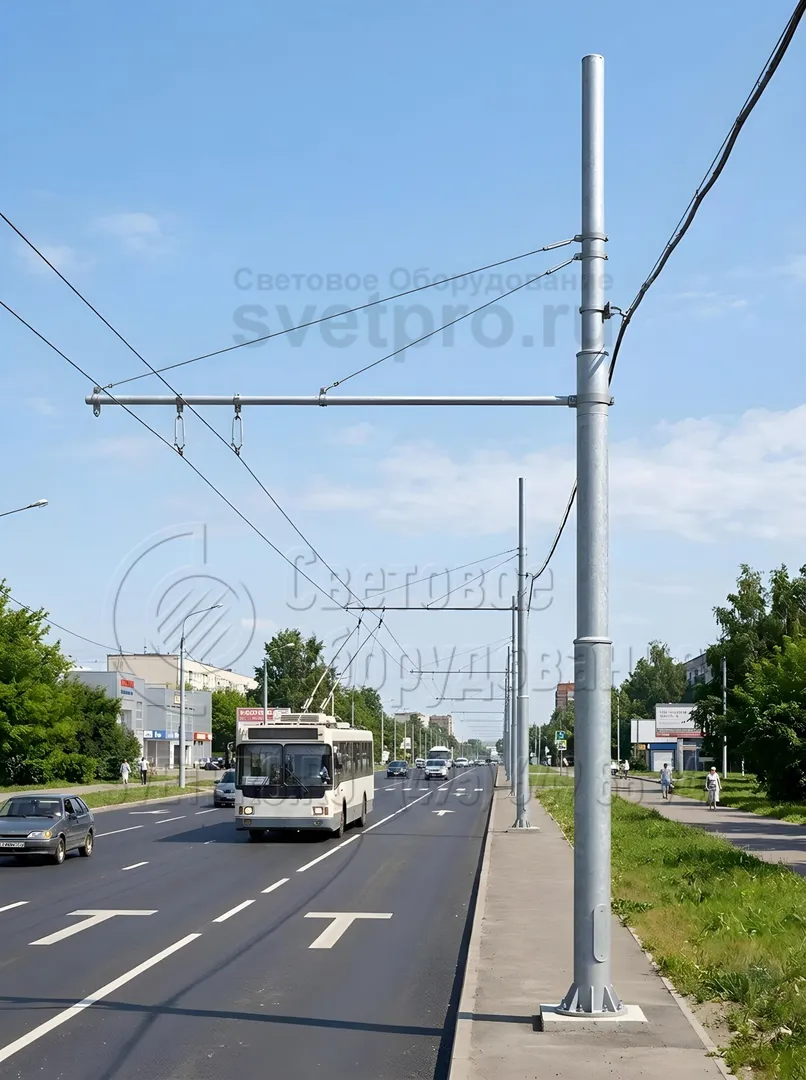

фото с объектов
