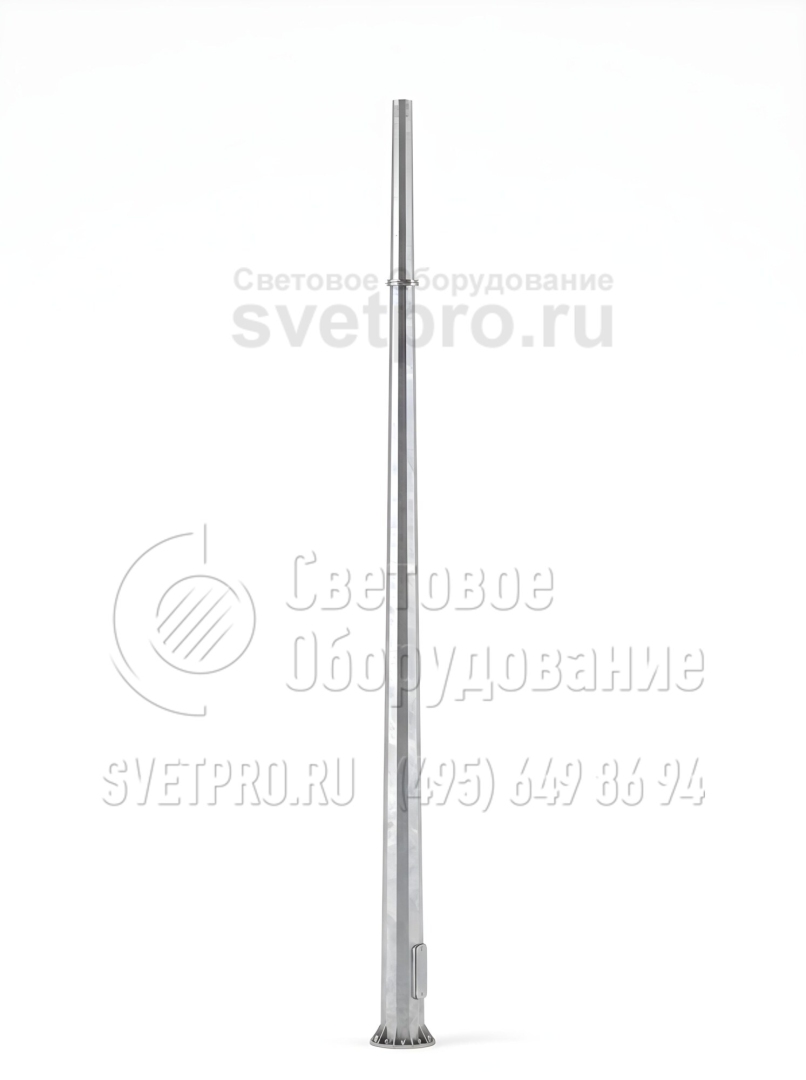

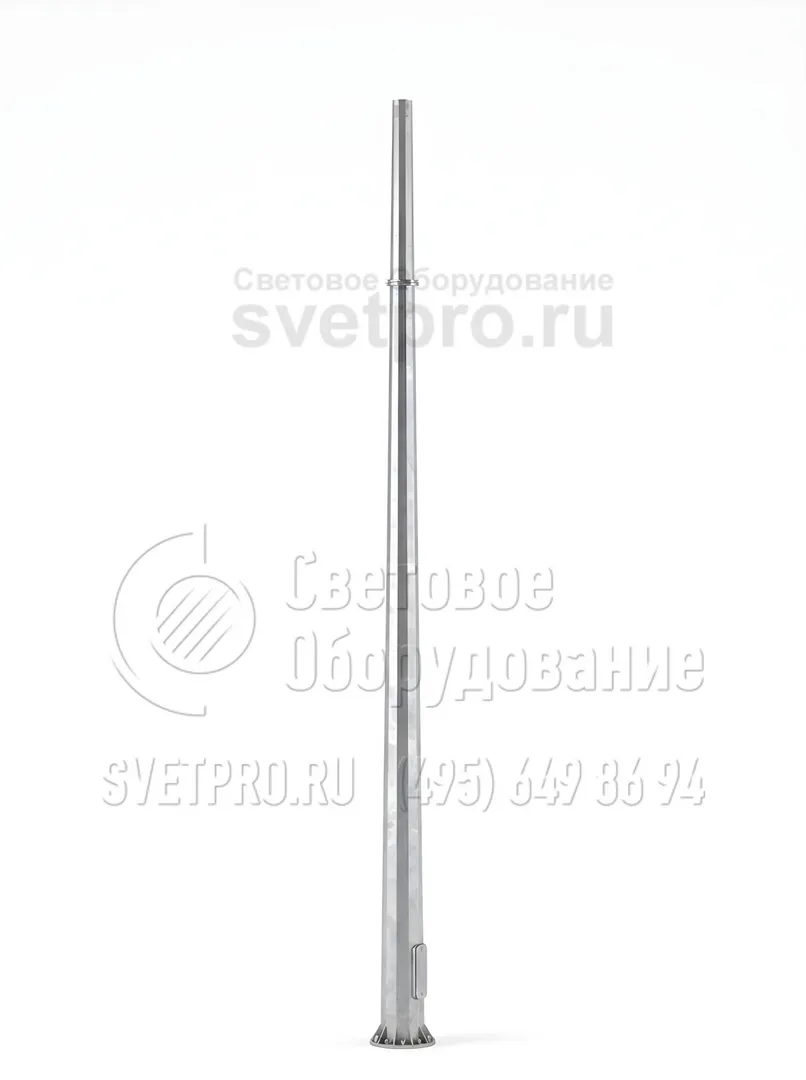

ТФГ-2000-9 Опора контактной сети фланцевая граненая высота 10 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ТФГ-2000-9 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Материал: | Листовая сталь |
Размер фланца: | 730 мм |
Нижний диаметр: | 490 мм |
Верхний диаметр: | 250 мм |
Вес: | 749,5 кг |
Высота: | 9 м |
Форма опоры: | Граненая |
Подвод кабеля: | Верх |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|
ТФГ-2000-9,0-01**-ц | ЗФ-36/12/Д600-3,0-б | 749,5 | Ф12, Ф17 | 2000 | 9000 | 3000 | 490 | 250 | M36 | 730 | 600 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Осветительная опора ТФГ-2000-9 — это универсальная конструкция, с помощью которой устанавливаются световые приборы большой мощности и прокладывается контактная сеть городского электрического транспорта. Светильники ставятся на оголовок с помощью кронштейнов, провода для троллейбусов и трамваев — на растяжки или консоли на предусмотренной стандартом высоте.
Технические особенности изделия:
- Максимальная нагрузка, которую может выдержать ствол, составляет 2 тонны. Этого достаточно, чтобы навесить на опору светильники, провода, СИП и дополнительное электрическое оборудование.
- Высота ствола от фланца до верхней части 9 метров. Светильники располагаются выше за счет дополнительной длины используемых кронштейнов.
- Ствол этой конструкции имеет граненое поперечное сечение. Так как грани фигуры образуют ребра жесткости, для изготовления мощной конструкции применяется достаточно тонкая листовая сталь.
- Корпус опоры имеет конусовидное строение. Оно нужно для увеличения стабильности опоры. Так как центр тяжести у нее занижен, корпус выдерживает сильную ветровую нагрузку в процессе эксплуатации.
Для приобретения осветительных опор этой модели обратитесь за помощью к менеджерам отдела продаж. Контактные телефоны и другие способы связи представлены в разделе «Контакты».

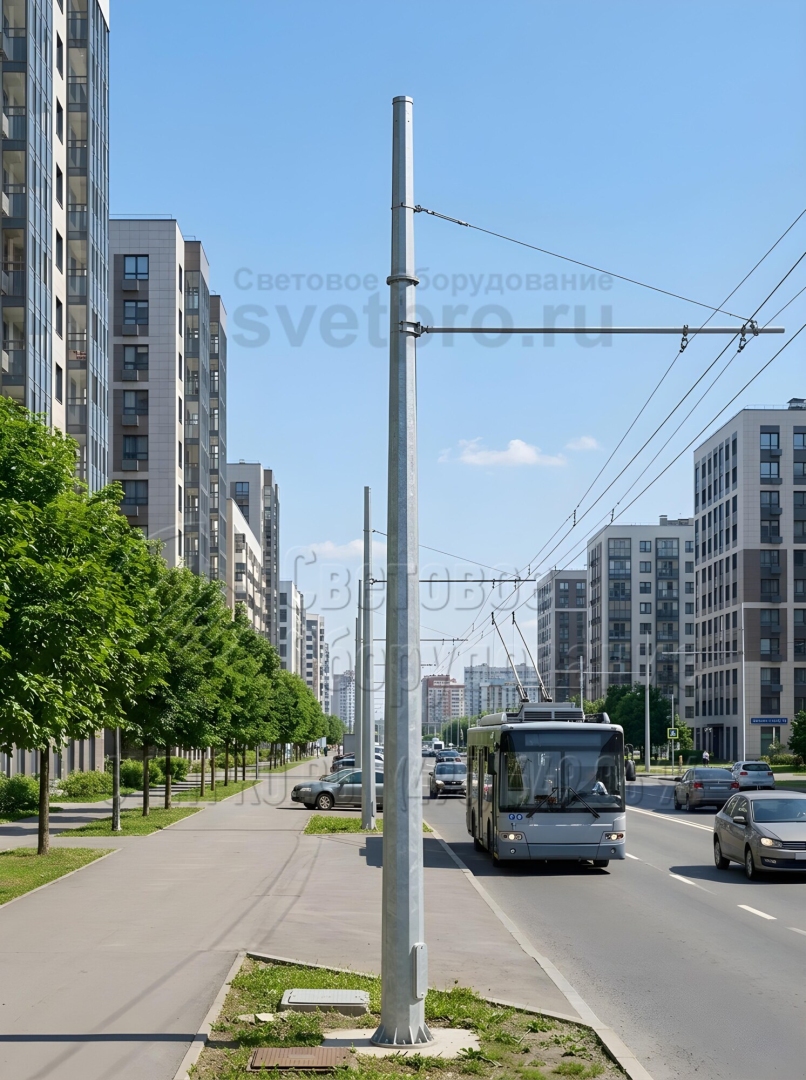

фото с объектов
