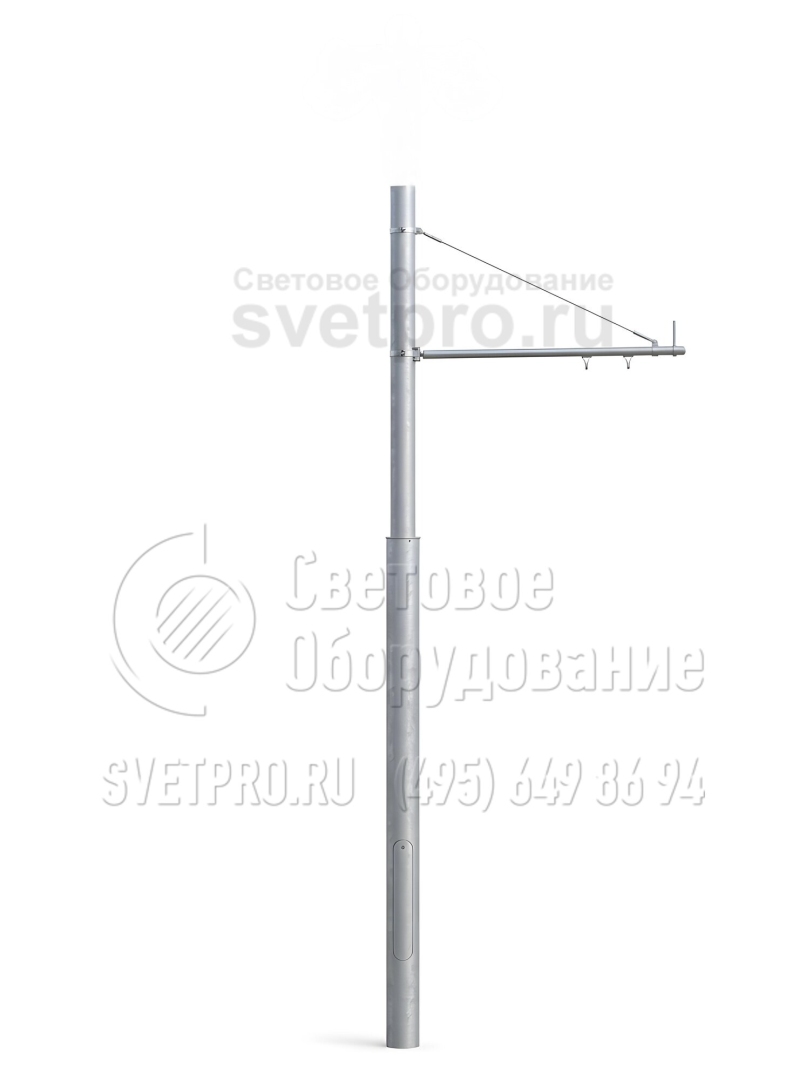

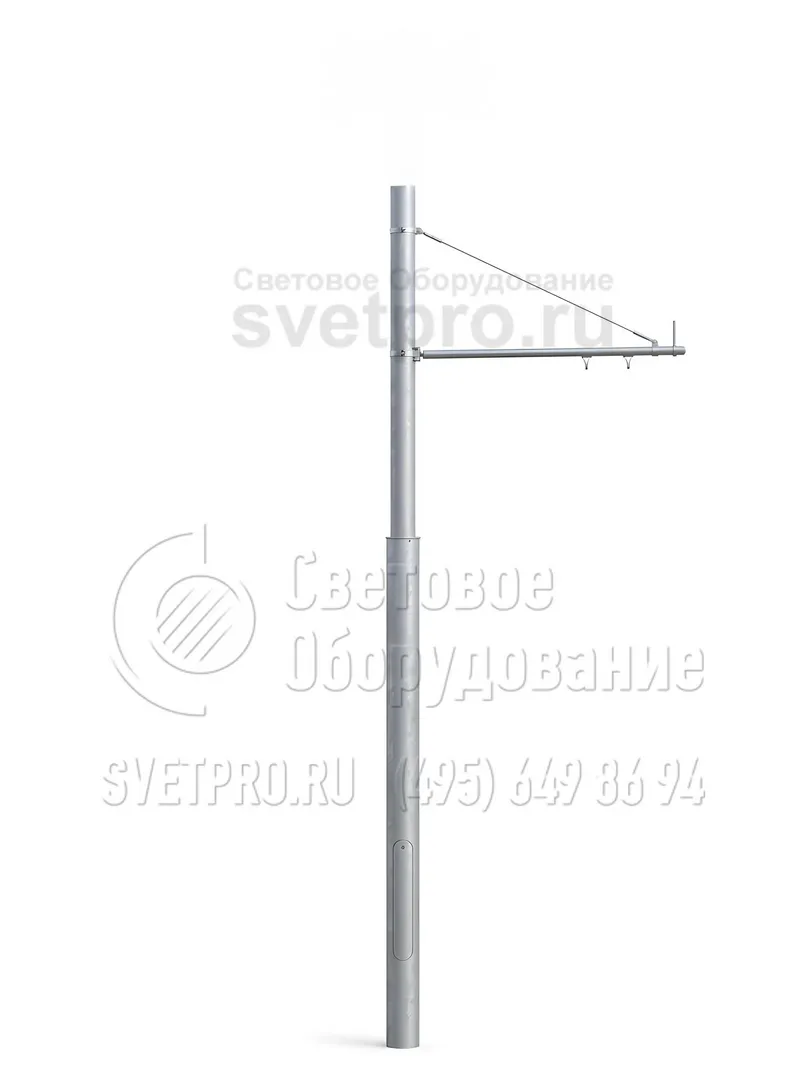

ТП-1800-10 Опора контактной сети прямостоечная трубчатая высота 10 метров
Область применения: |
|
Назначение: |
|

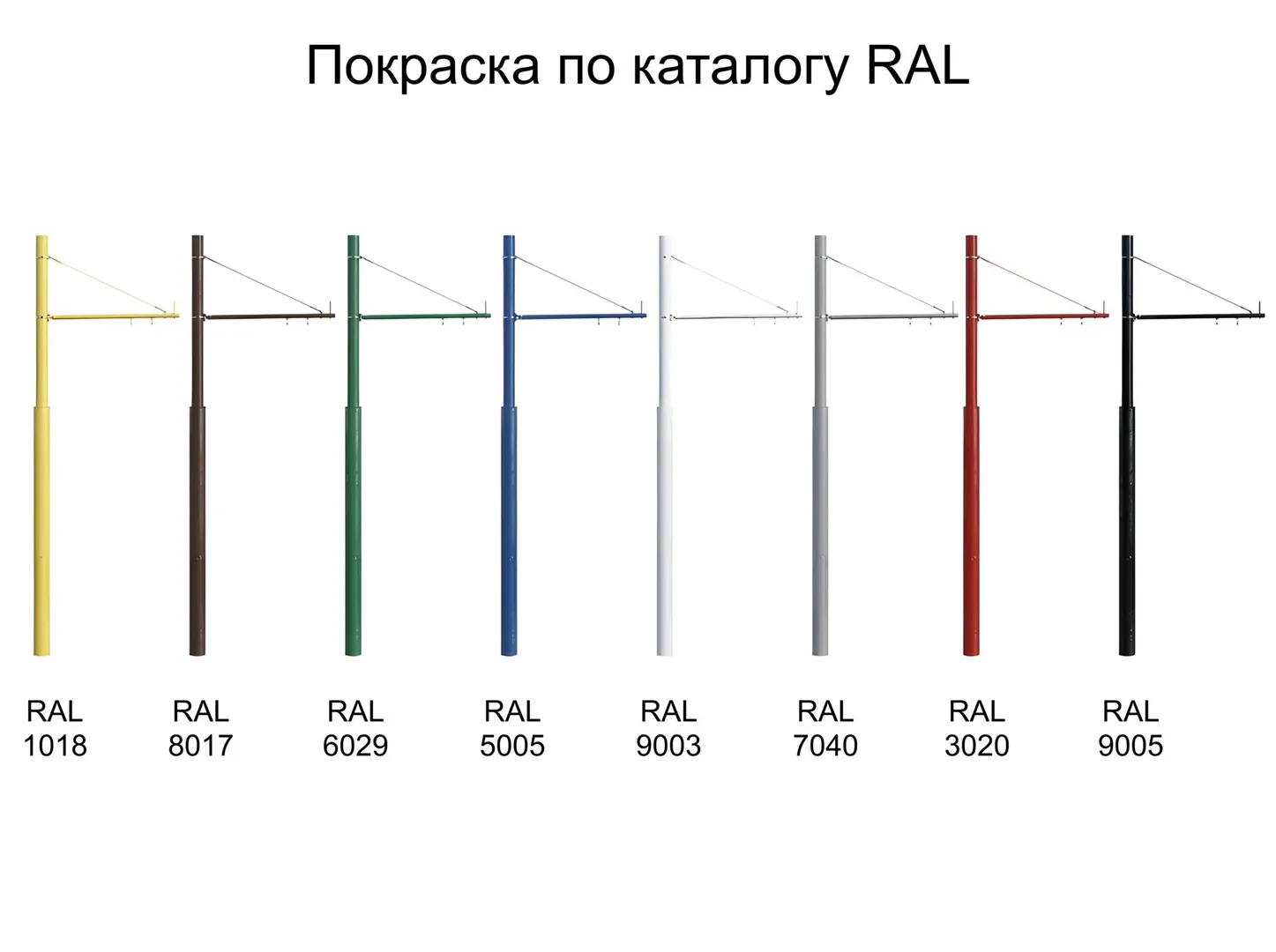

Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ТП-1800-10 |
Установка: | В подготовленный котлован. |
Материал: | Трубный прокат |
Нижний диаметр: | 426 мм |
Верхний диаметр: | 325 мм |
Вес: | 1058 кг |
Высота: | 10 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Верх |
как выбрать опору?

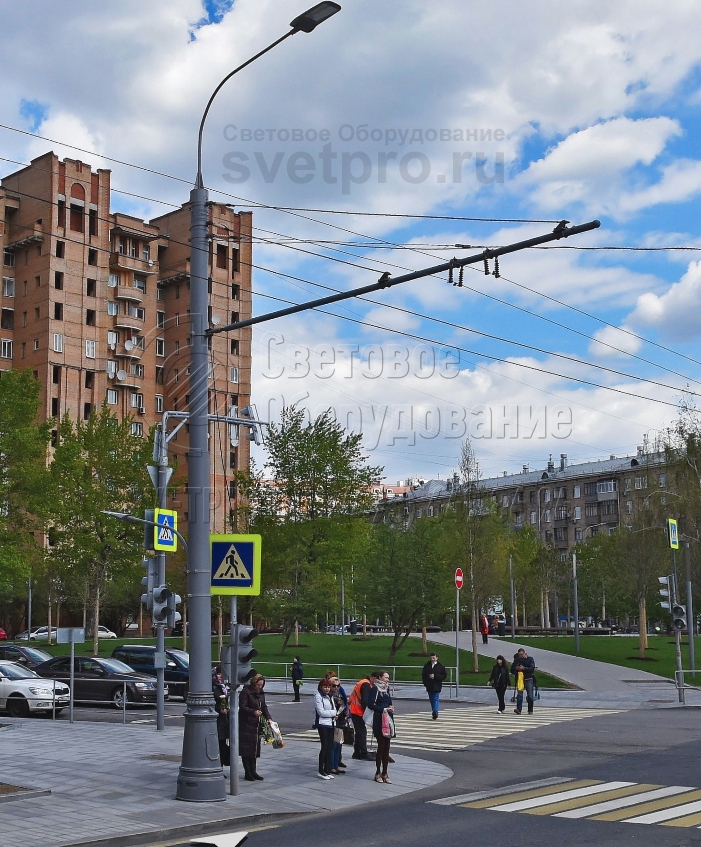

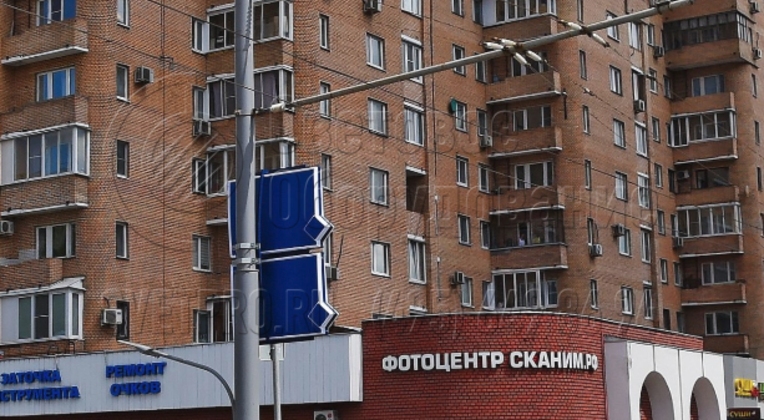

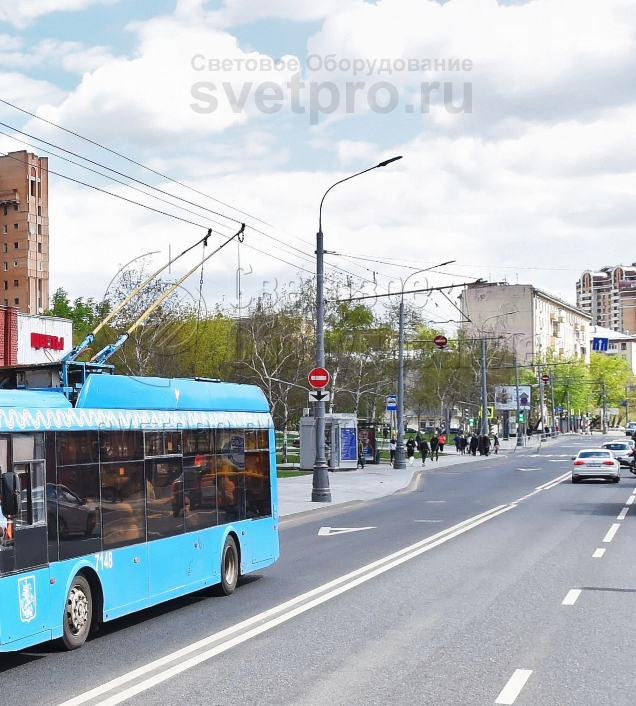

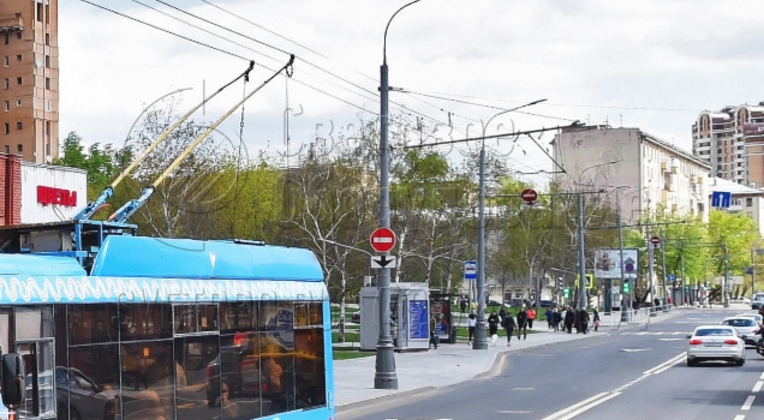

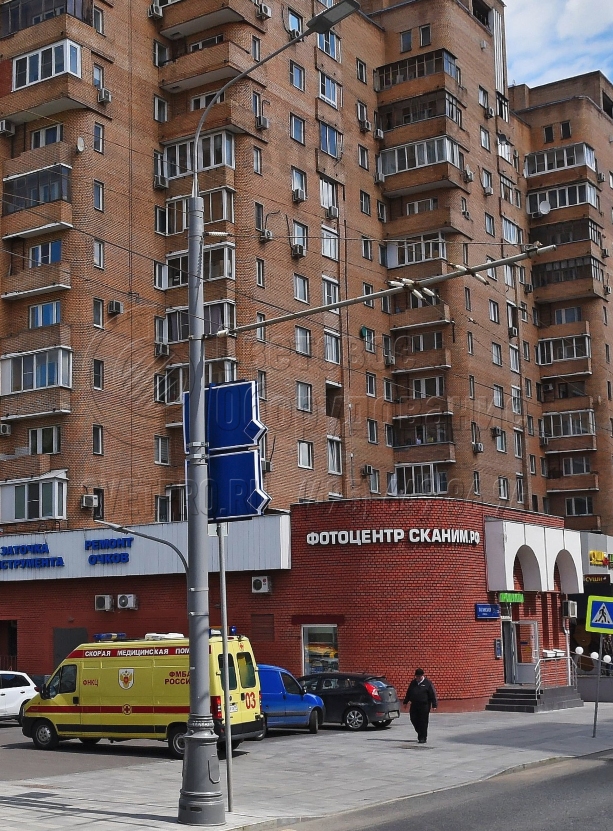

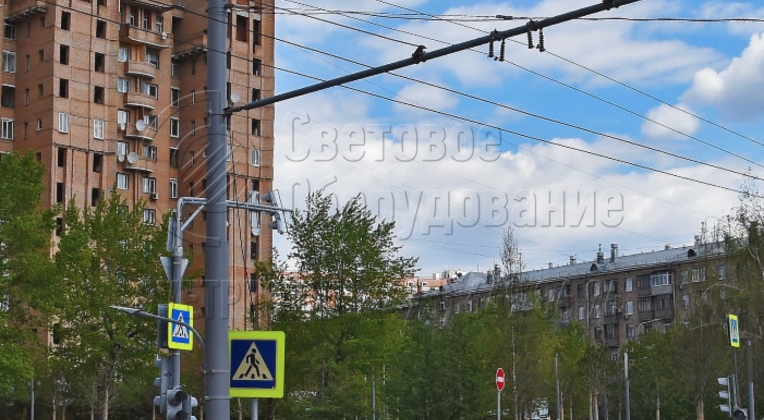

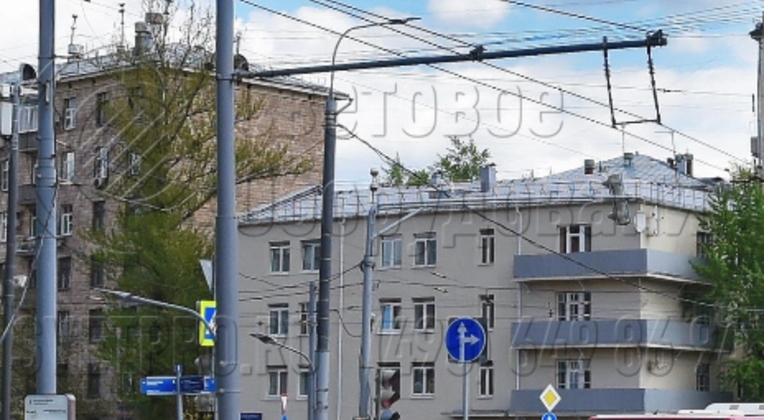

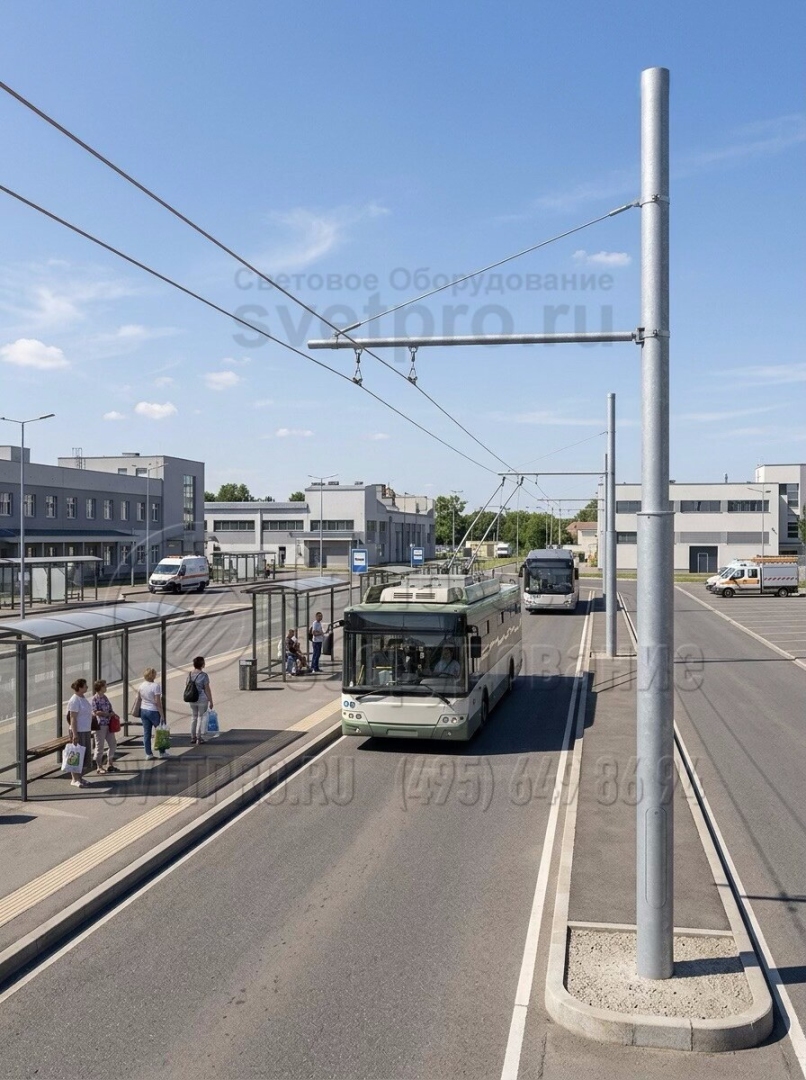

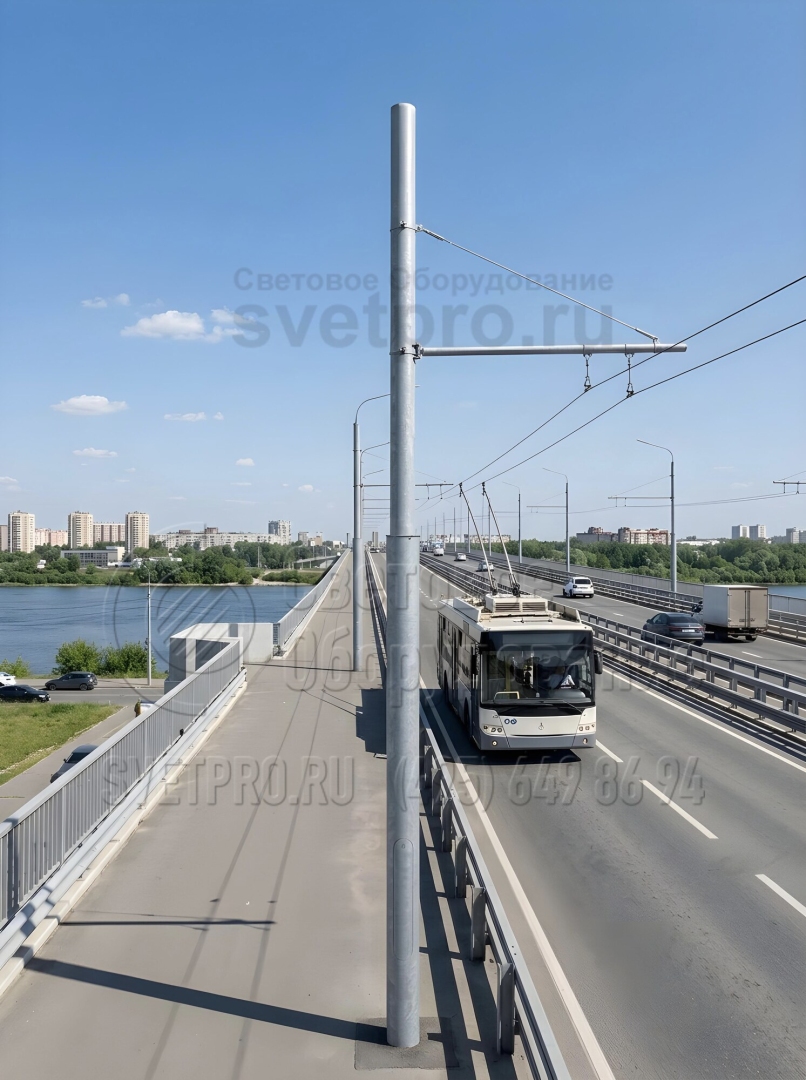

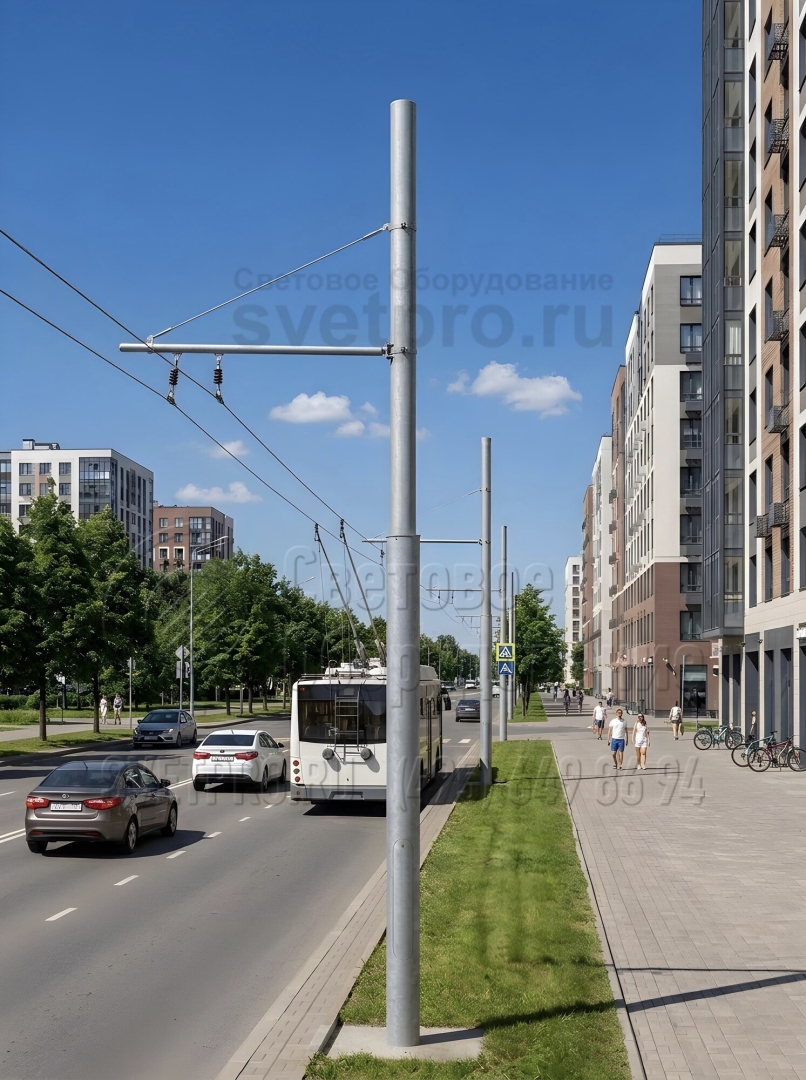

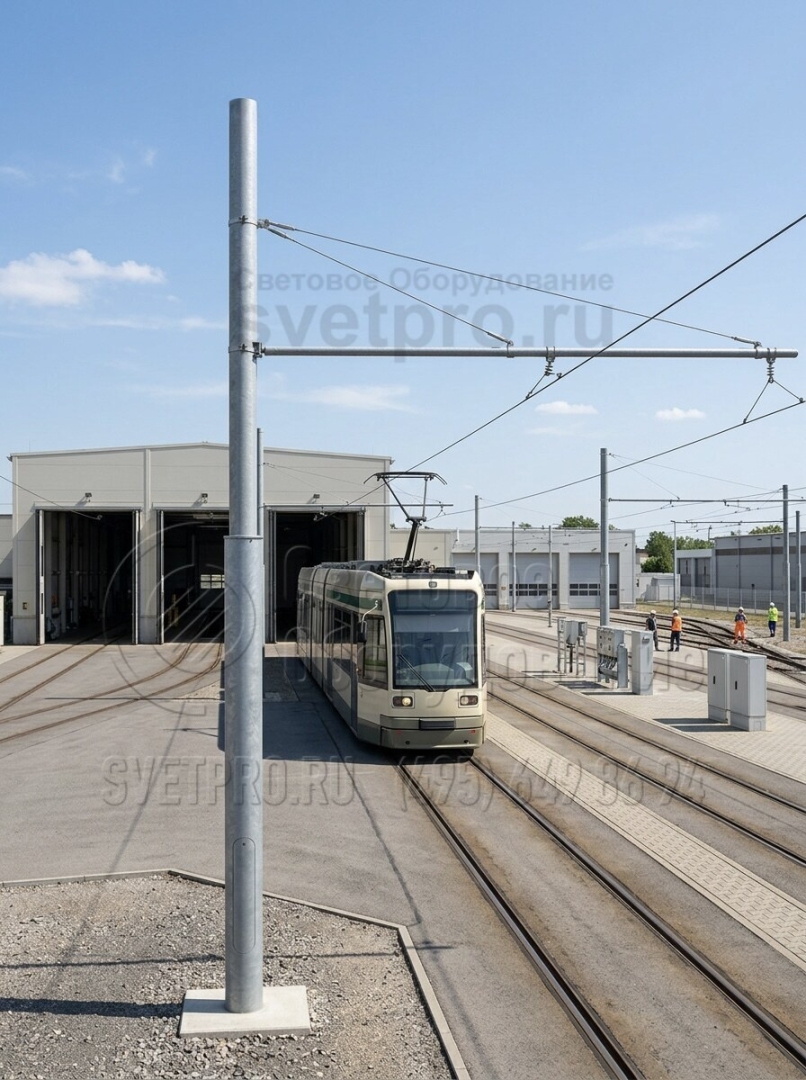

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
---|---|---|---|---|---|---|---|---|
ТП-1800-10,0/12,5-01**-лк | 1058 | О5 | 1800 | 10000 | 2500 | 5000 | 426 | 325 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
ТП-1800-10 применяются для освещения на улицах и дорогах города, ж/д платформах, в жилых микрорайонах. Универсальная конструкция столбов позволяет прокладывать силовой кабель как внутри столба, так и по воздуху, что делает изделие востребованным для установки в качестве опоры для подвеса СИП, монтажа контактной сети электротранспорта.
Ступенчатая конструкция опор образуется двумя стальными трубами с разным диаметром. Место их соединения сваривается надежным швом, все изделие обрабатывается горячим цинкованием для создания надежного защитного слоя, предотвращающего развитие ржавчины. Конструкция защищена от внешнего воздействия факторов среды, что позволяет продлить срок ее эксплуатации до 30 лет.
Установка высотных столбов выполняется в подготовленный котлован, рассчитанный с учетом нагрузок, веса опоры и качества грунта. После размещения в котловане поверхность основания заливается бетоном.

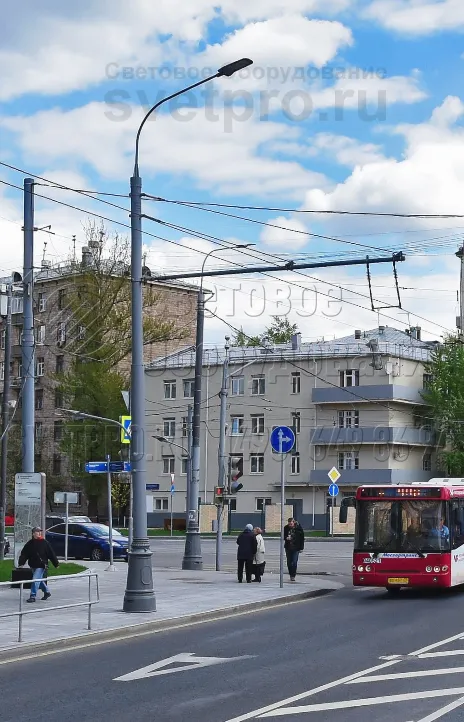

фото с объектов
Фотогалерея
