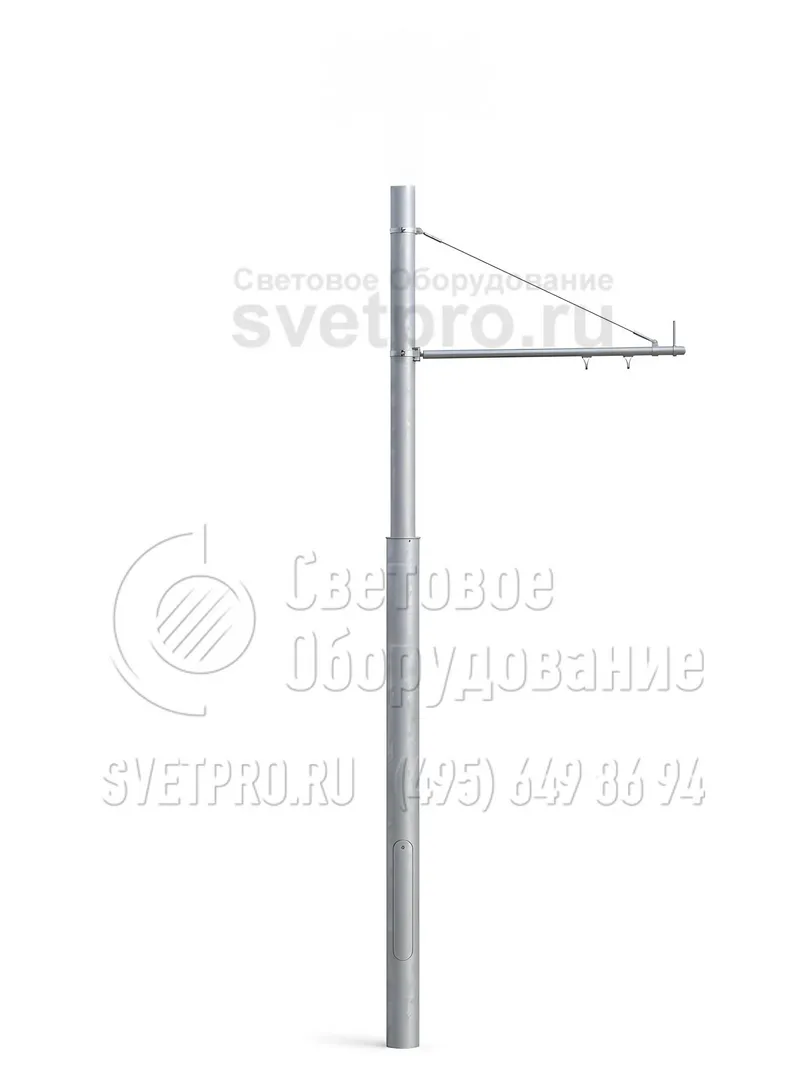

ТП-2500-9 Опора контактной сети прямостоечная трубчатая высота 9 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ТП-2500-9 |
Установка: | В подготовленный котлован. |
Материал: | Трубный прокат |
Нижний диаметр: | 426 мм |
Верхний диаметр: | 325 мм |
Вес: | 1216 кг |
Высота: | 9 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Верх |
как выбрать опору?

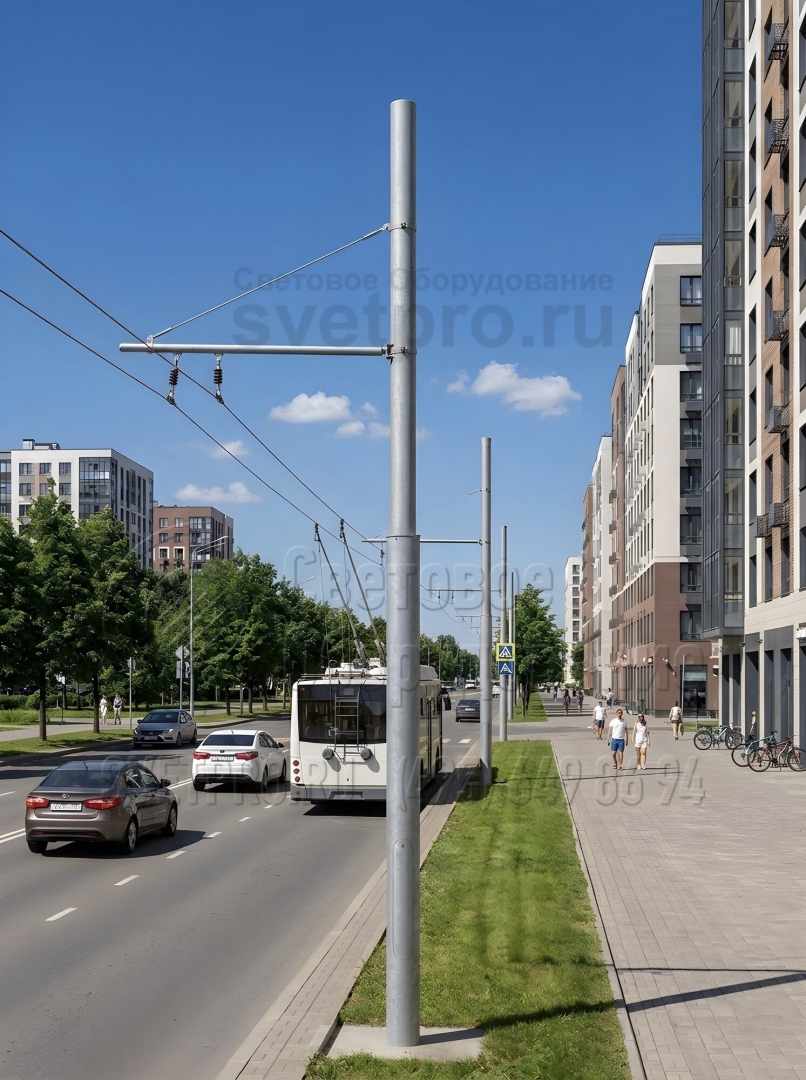

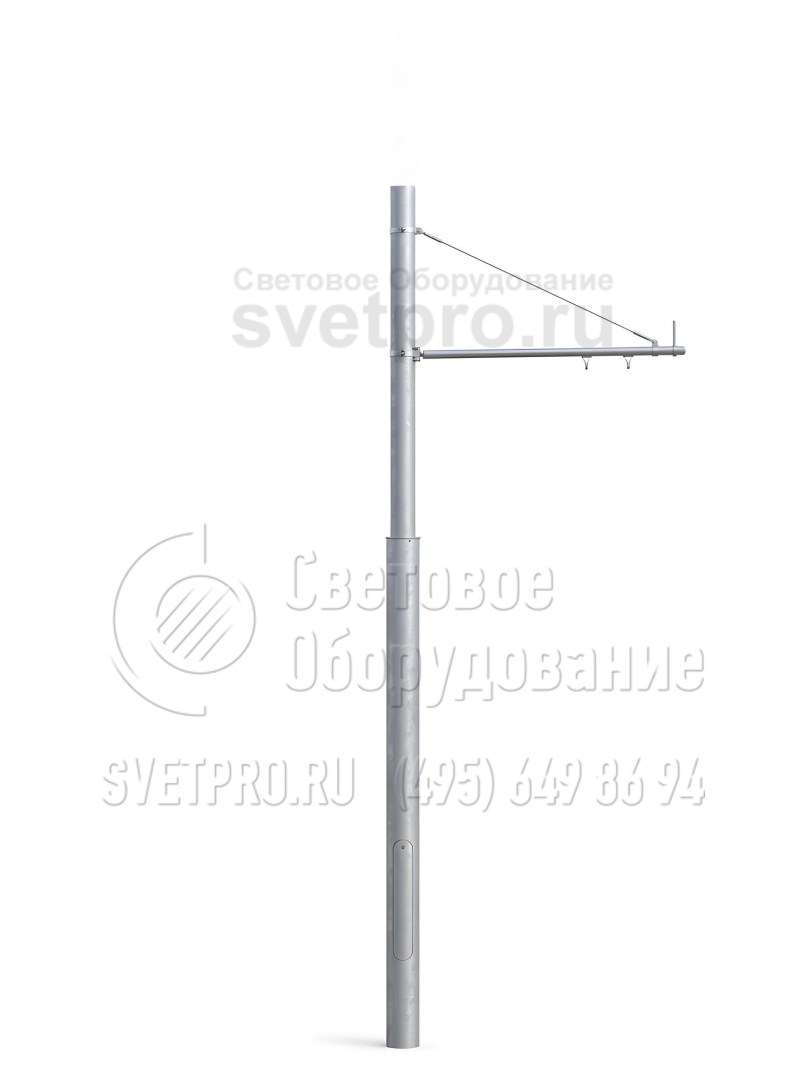

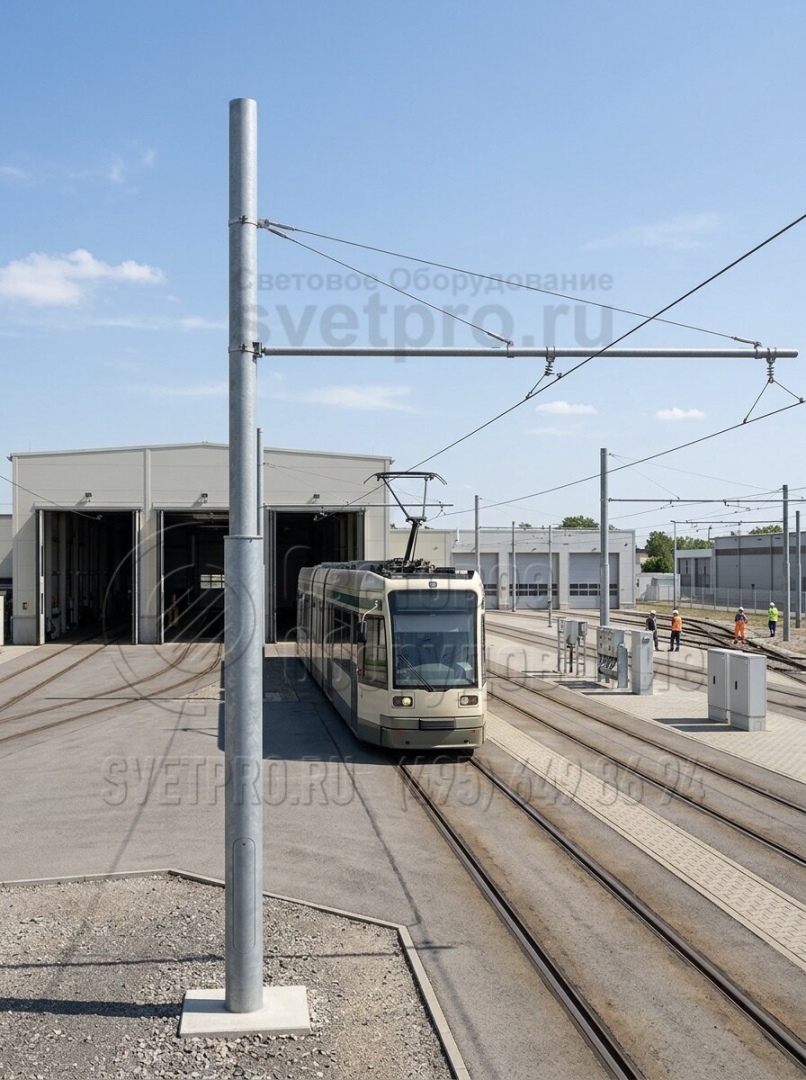

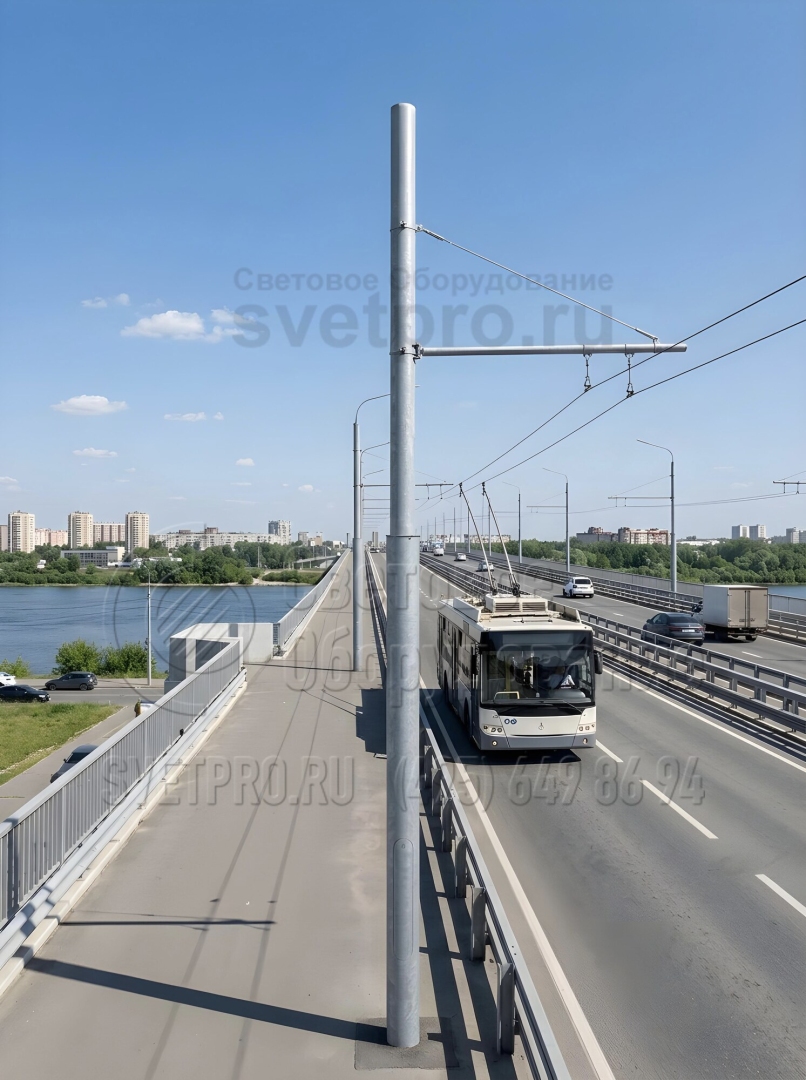

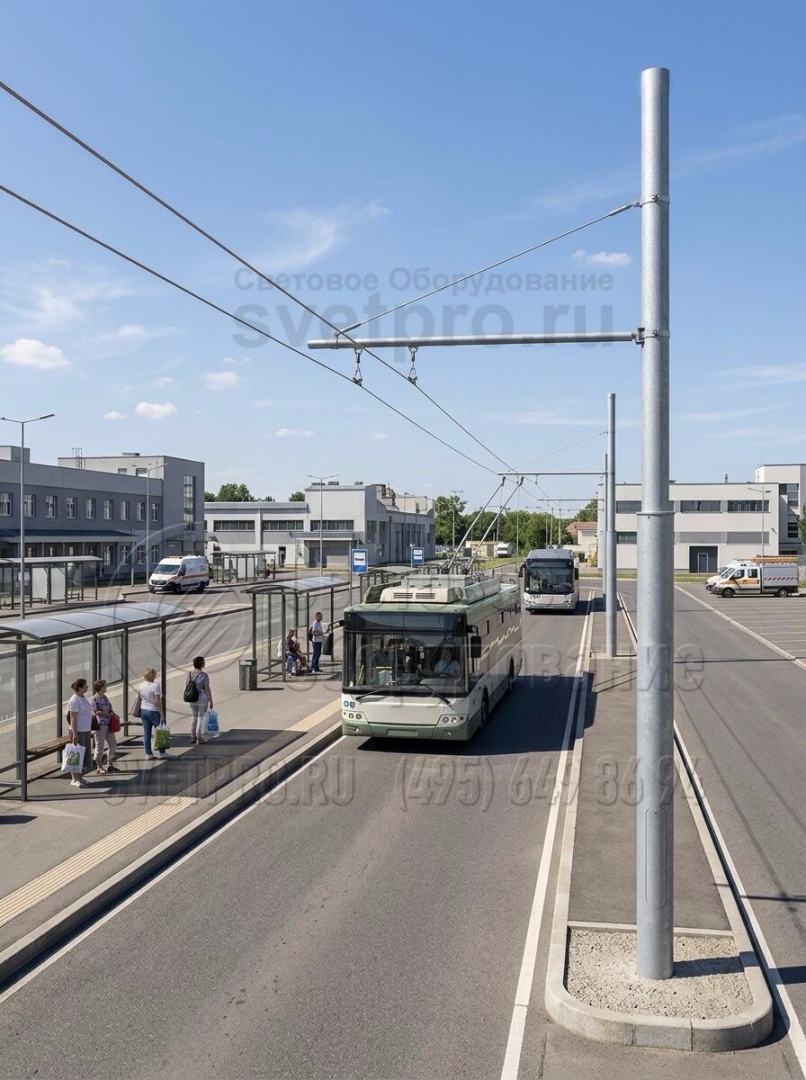

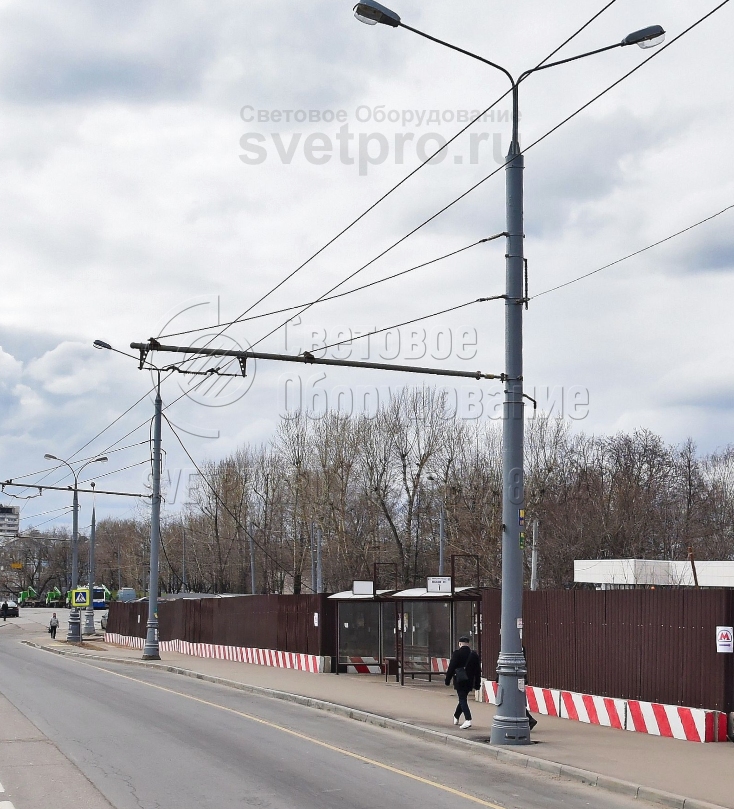

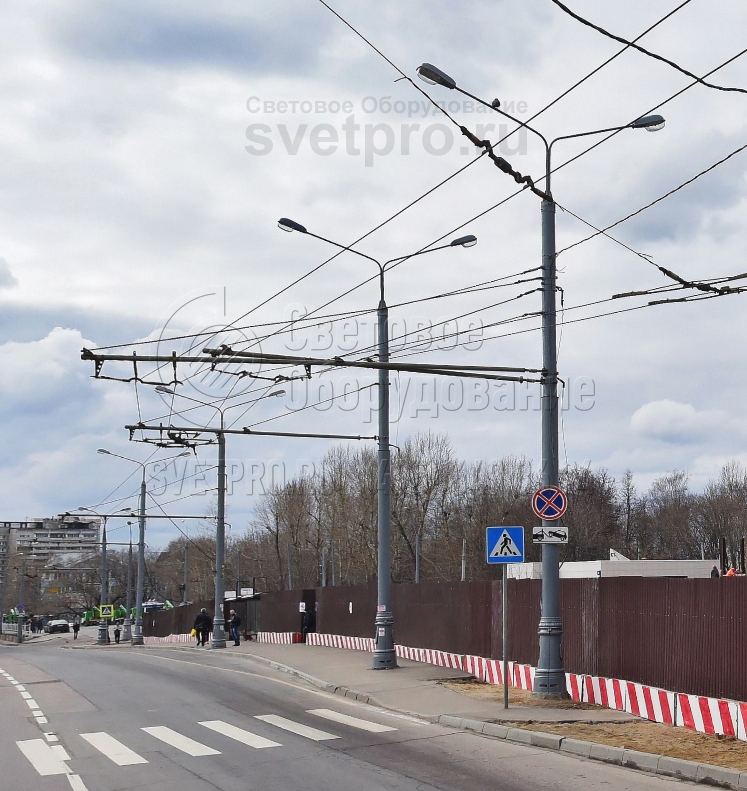

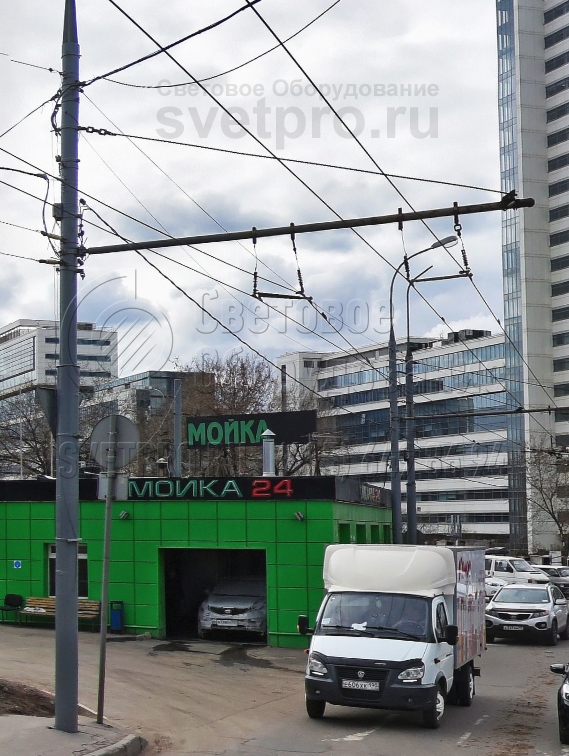

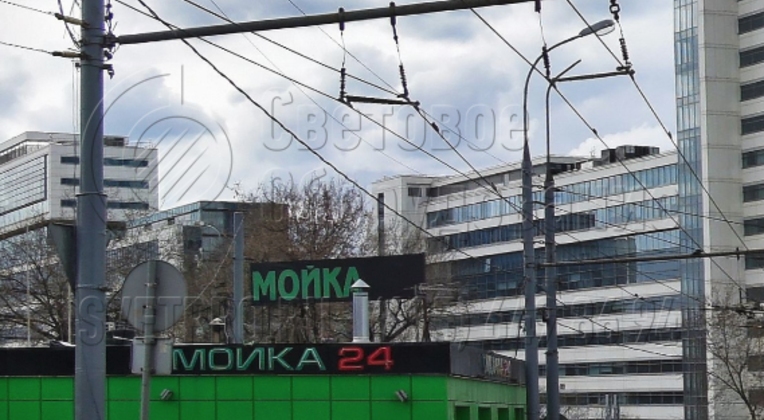

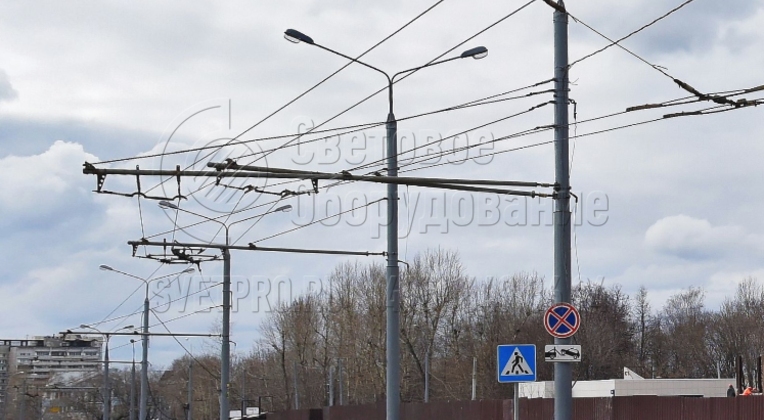

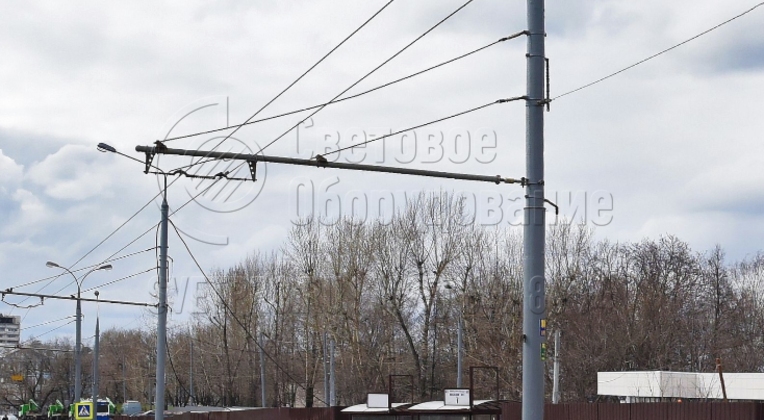

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
---|---|---|---|---|---|---|---|---|
ТП-2500-9,0/11,5-01**-ц | 1216 | О5 | 2500 | 9000 | 2500 | 2500 | 426 | 325 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Прямостоечная опора контактной сети ТП-2500-9 представляет собой высотную конструкцию, участвующую в организации движения городского электротранспорта посредством прокладки силовых линий. Опорные столбы также применяются для размещения светильников и организации наружной иллюминации в жилых микрорайонах, вдоль автодорог, на ж/д платформах. Вариативность прокладки питающего кабеля позволяет устанавливать конструкции при необходимости подвеса силовых кабелей.

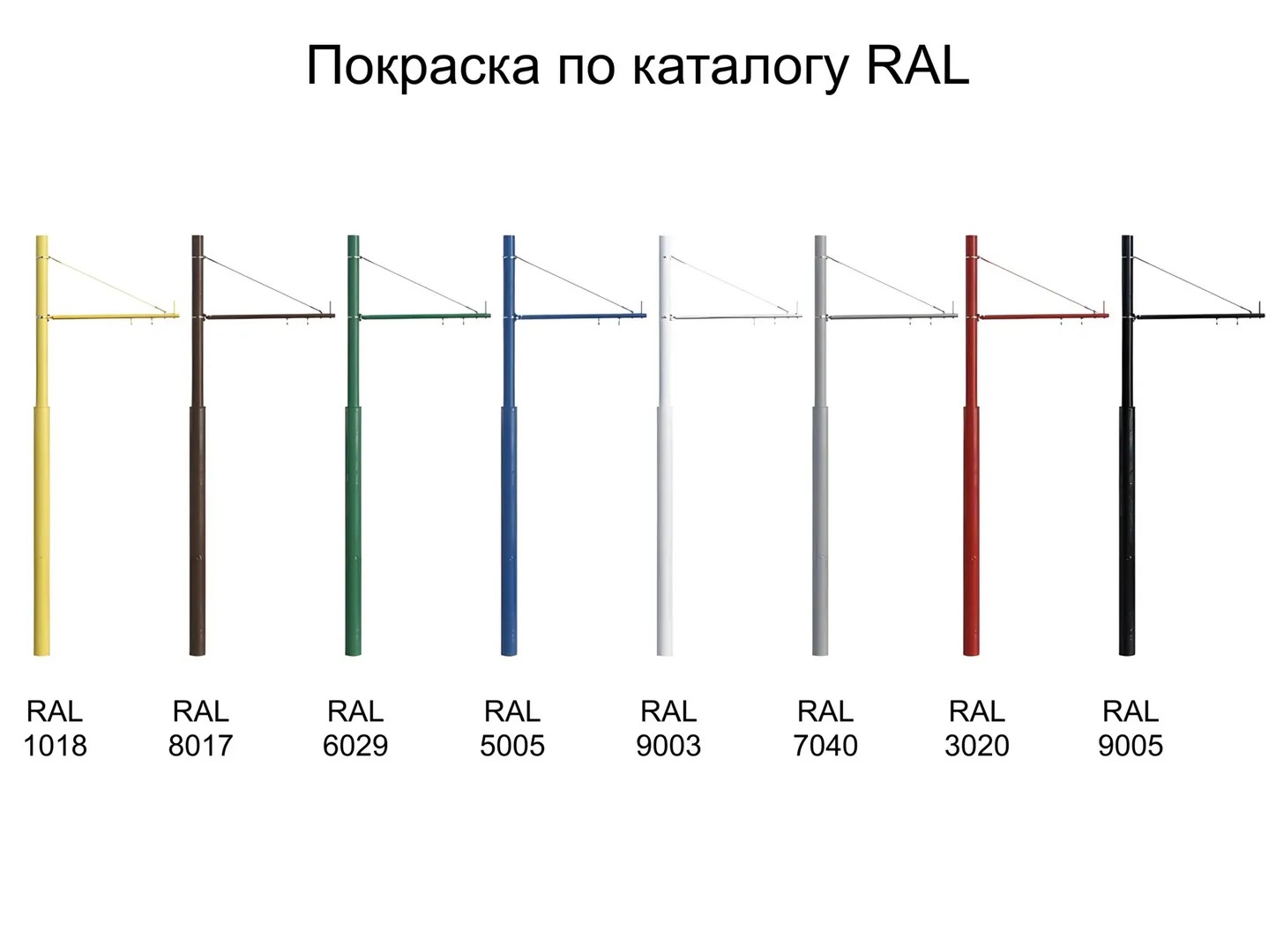

Ступенчатая форма изделий достигается благодаря соединению двух стальных труб разного диаметра. В месте стыковки выполняется сварной шов. Поверхность конструкции обрабатывается горячим цинкованием, что обеспечивает изделию высокую защиту от негативного влияния погодных факторов, развития коррозии. При необходимости изделие дополнительно покрывается лакокраской.
Монтируются высотные опоры в подготовленный котлован, после чего поверхность заливается бетоном.
