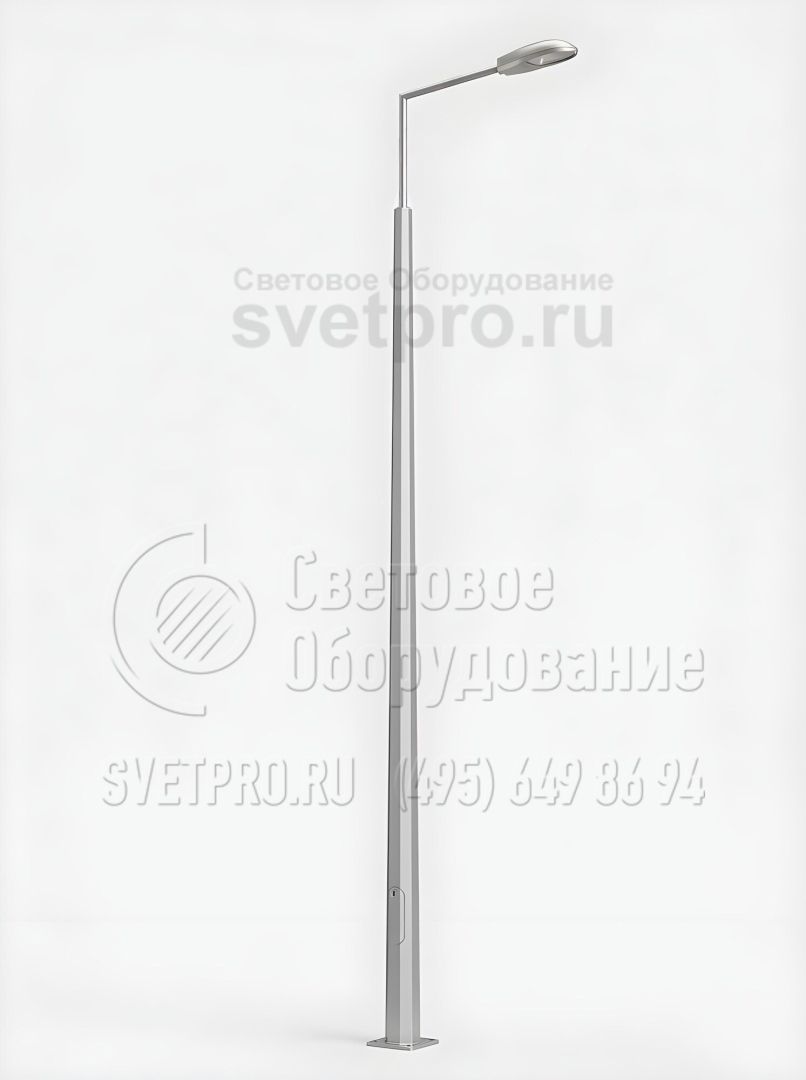

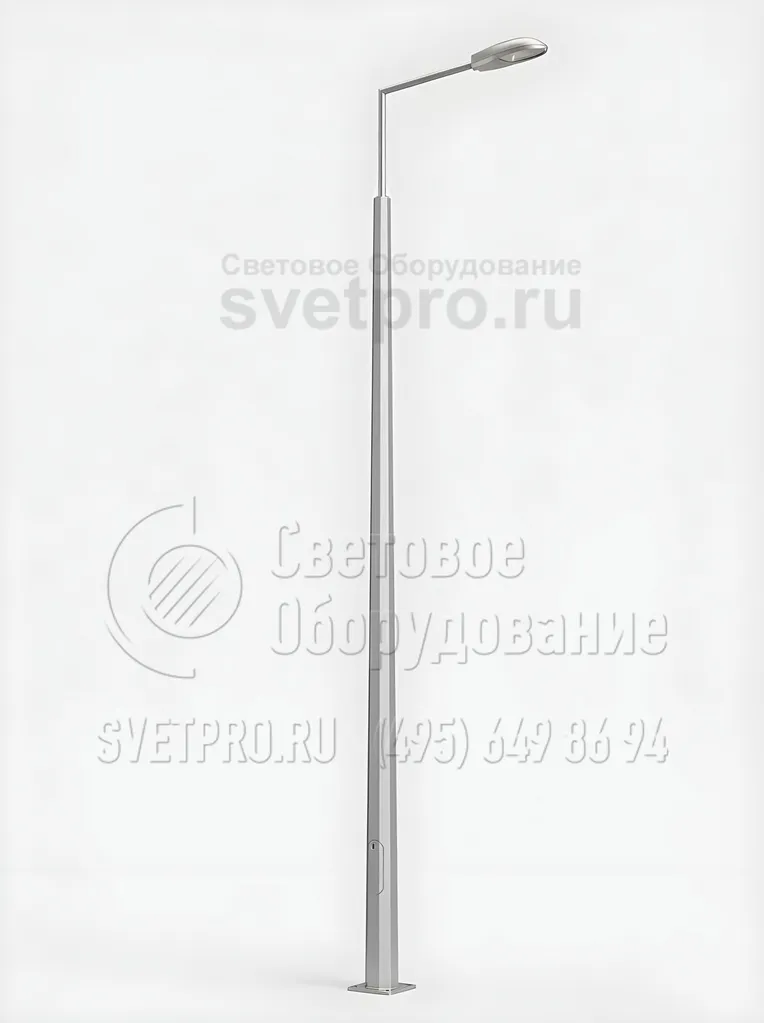

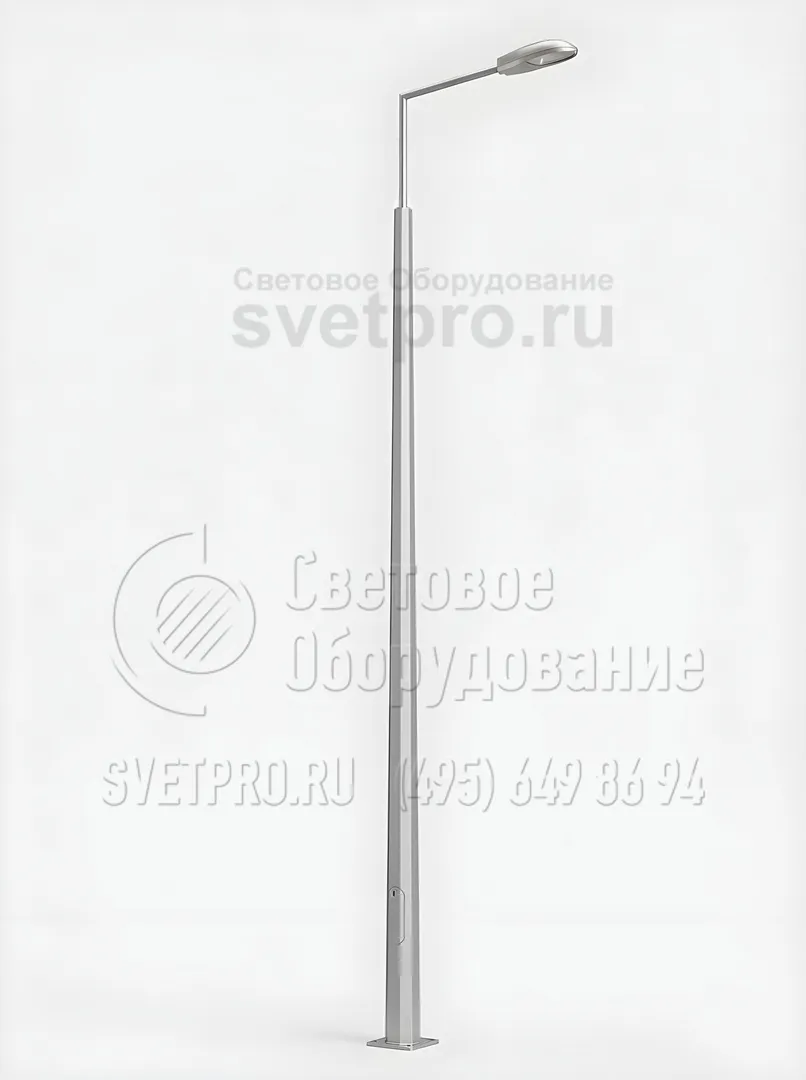

ОГККВ – 7,5 Опоры квартальные для воздушной подводки питания (фланцевые) высота 7,5 метров
Область применения: |
|
Назначение: |
|

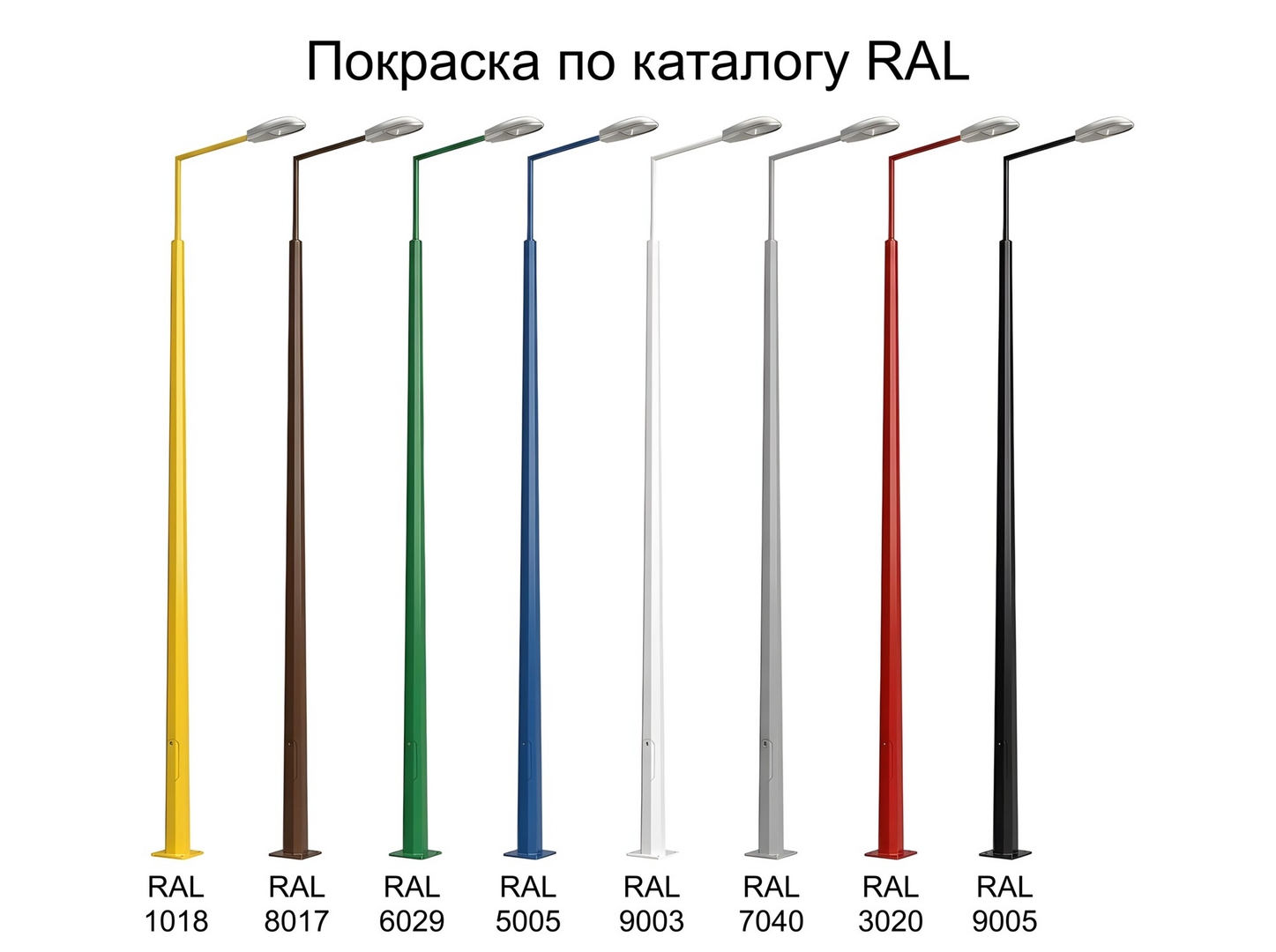

Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГККВ – 7,5 |
Количество крепежный отверстий: | 4 |
Материал: | Листовой прокат |
Размер фланца: | 300 мм |
Нижний диаметр: | 136-180 мм |
Верхний диаметр: | 64 мм |
Вес: | 64,5-75 кг |
Высота: | 7,5 м |
Форма опоры: | Граненая |
Подвод кабеля: | Верх |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение | Высота | Вес | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Рекомендуемый тип ЗДФ |
---|---|---|---|---|---|---|---|
H, м | m, кг | d, мм | D, мм | A, мм | |||
ОГККВ-7,5 | ОГККВ-7,5 | 7,5 | 64,5 | 64 | 136 | 300 | ФМ-0,219 |
ОГККВ-7,5 | ОГККВ-7,5 | 7,5 | 75 | 64 | 180 | 300 | ФМ-0,219 |
ОПИСАНИЕ
Опора ОГККВ-7.5 – металлоконструкция, изготовленная из стального проката. К столбам данного типа подвод кабеля осуществляется по воздуху. Опоры устанавливаются в местах, где подземная прокладка питающего провода невозможна либо нецелесообразна. Привлекательный внешний вид опор гармонично вписывается в окружающую городскую инфраструктуру.
Опора ОГККВ-7.5 изготавливается из качественного стального листа. С целью защиты изделия от коррозии и других разрушающих факторов на поверхность металла наносится слой цинка при высокой температуре. Горячее цинкование обеспечивает надежную защиту от воздействия влаги и ржавчины, продляя срок эксплуатации изделия. Производитель дает гарантию на защиту в течение 15 лет.
Монтаж опоры выполняется на закладной бетонный фундамент. Изделие относится к фланцевым, при установке столб через фланец соединяется с металлическим закладным элементом. Такой вариант монтажа позволяет без проблем менять опоры без необходимости выполнять демонтаж и обустройство нового фундамента.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

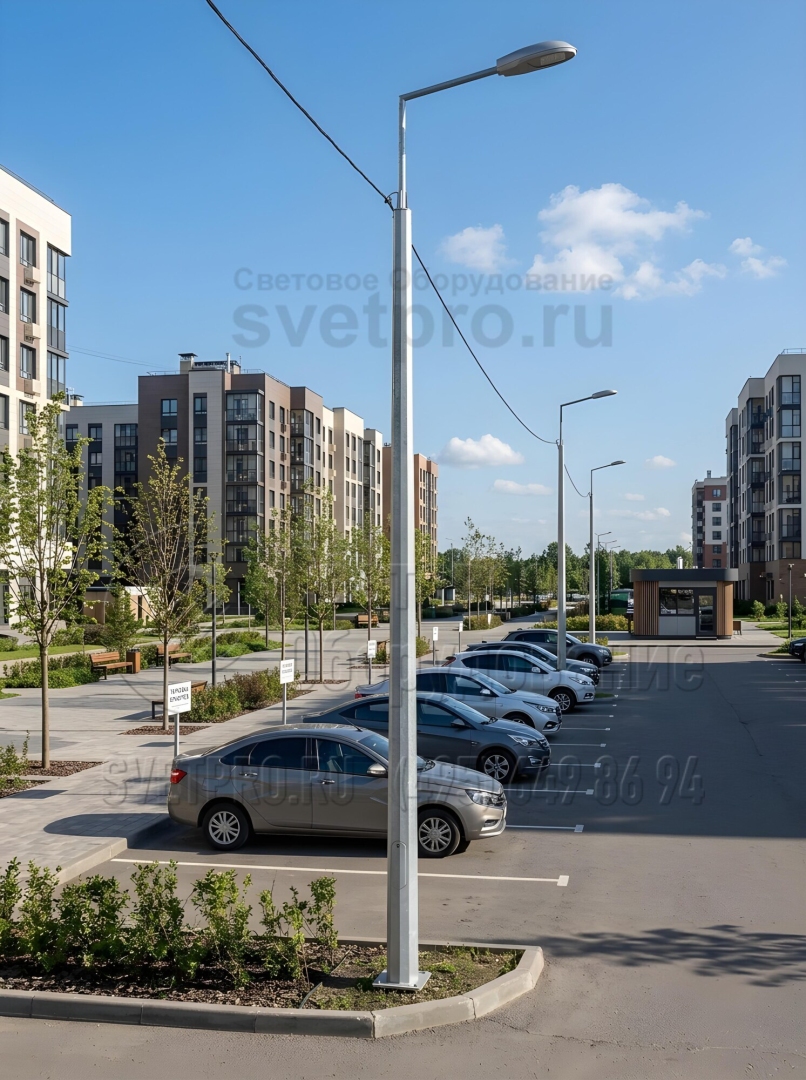

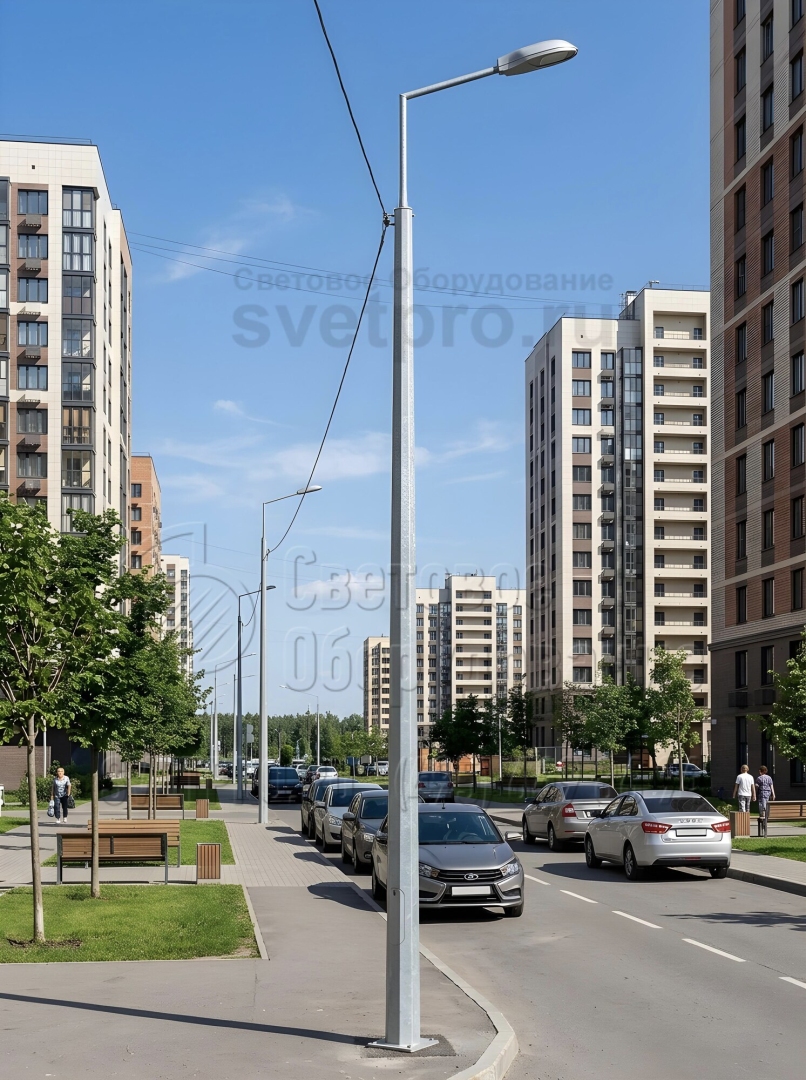

фото с объектов
