ОГККВ-8 Опоры квартальные граненые стальные бесфланцевые высота 8 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГККВ-8 |
Количество крепежный отверстий: | 4 |
Материал: | Листовой прокат |
Нижний диаметр: | 150 мм |
Верхний диаметр: | 76 мм |
Вес: | 92 кг |
Высота: | 8 м |
Форма опоры: | Граненая |
Подвод кабеля: | Верх |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Применение | Вес (m, кг) | Высота опоры (H, м) | Верхний диаметр (d, мм) | Нижний диаметр (D, мм) | Номинальное усилие (Pmax, кг) | Изгибающий момент (Mmax, кгм) | Закладной фундамент | Подводка питания |
---|---|---|---|---|---|---|---|---|---|
ОГККВ-8 | Квартальная | 92 | 8 | 76 | 150 | 133 | 1066 | ФС | Воздушная |
ОПИСАНИЕ
Квартальная граненая опора ОГККВ-8 представляет собой стальную конструкцию, устанавливаемую для организации внешнего освещения в общественных метах, на закрытых территориях, предназначенных для отдыха: аллеях, бульварах, пешеходных дорожках. Подсветка обеспечивается установкой в верхней части опоры светильников.
Основной материал опоры – стальной прокат, сгибаемый на специальных станках до получения поверхности с гранями. Конструкция имеет один продольный шов, не оказывающий влияние на ее технические и качественные показатели. Для защиты изделия от негативного воздействия внешних факторов поверхность металла подвергается горячему цинкованию. Формируемый защитный цинковый слой надежно защищает опору от коррозии, увеличивая срок ее эксплуатации.
Подвод к опоре питающих кабелей для работы светильников обеспечивается воздушным способом. Установка изделия выполняется на подготовленное основание из бетона. Изделие отличается простотой монтажа и обслуживания.

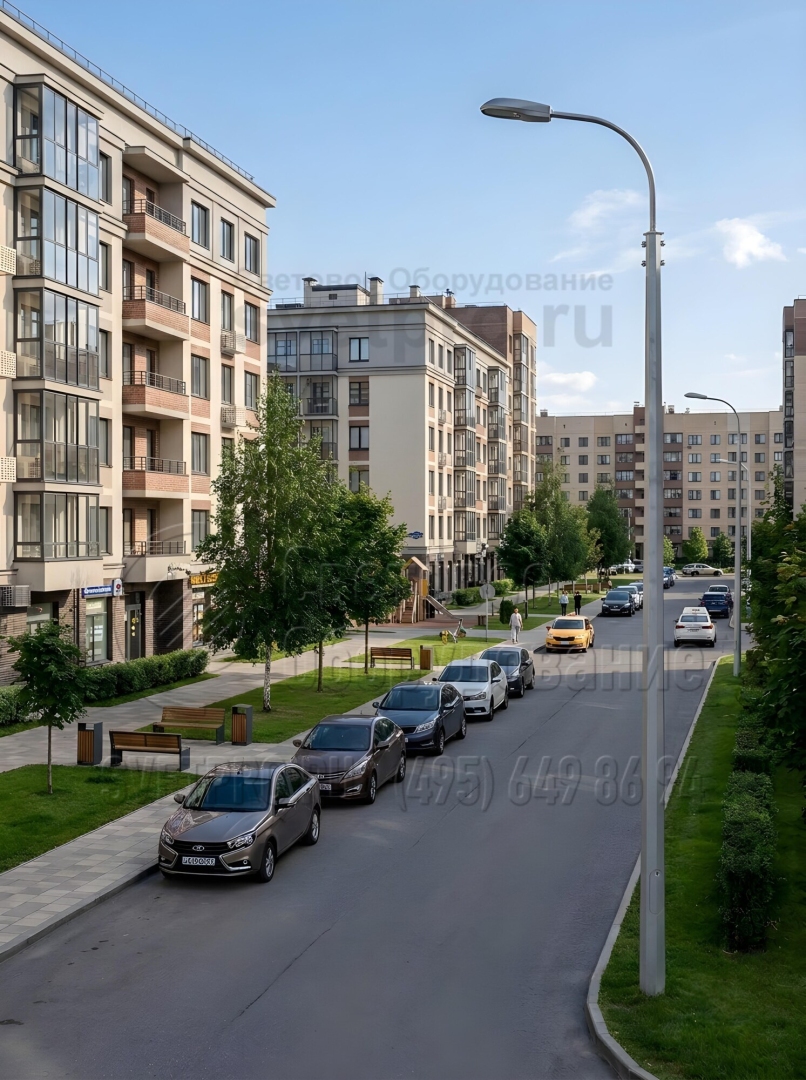

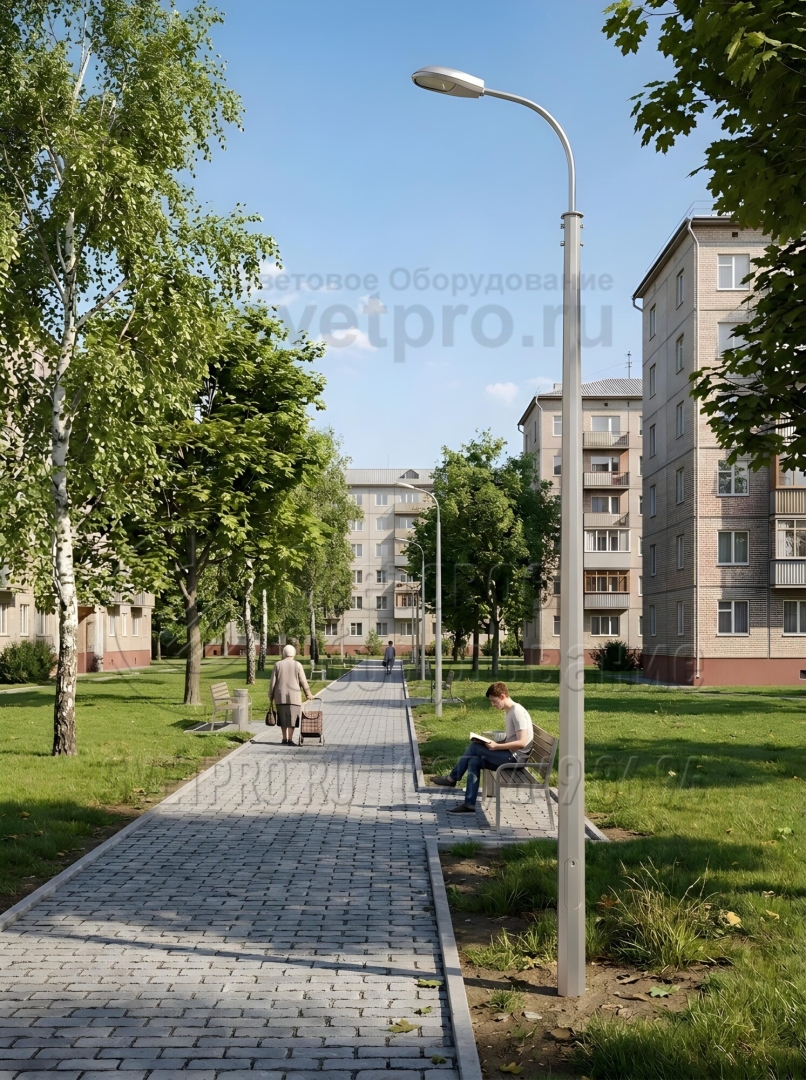

фото с объектов
