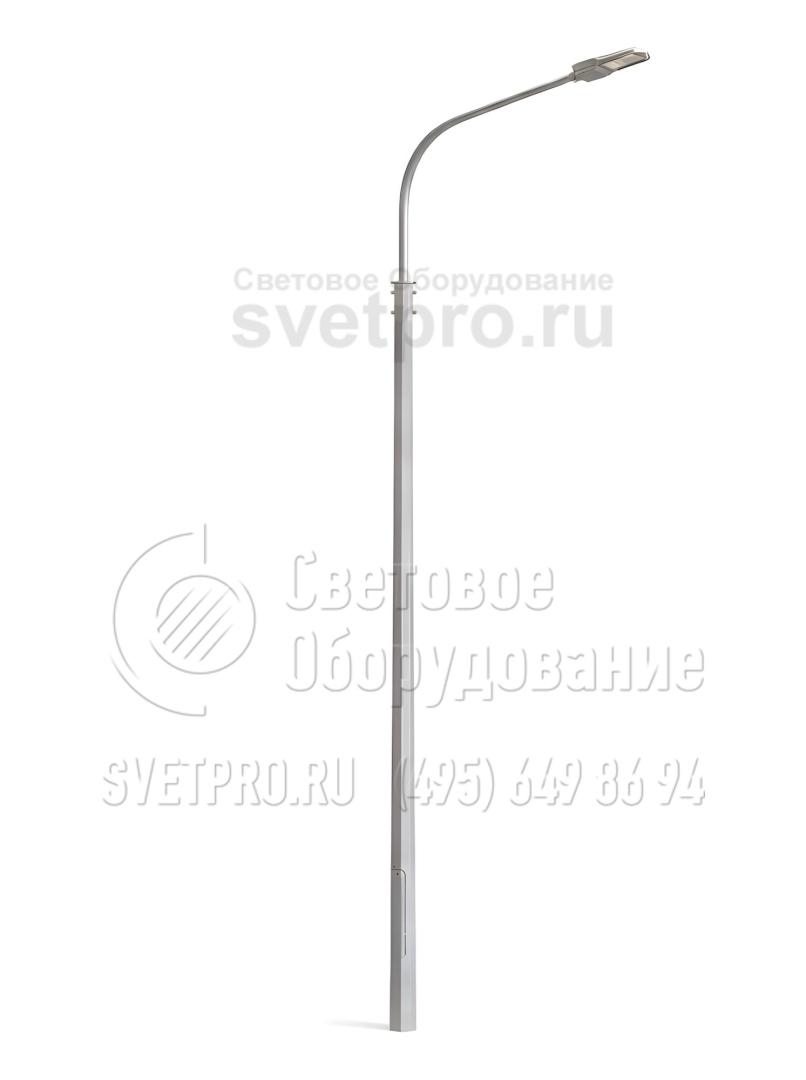

ОГККВ-8А Опоры квартальные граненые стальные бесфланцевые высота 8 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГККВ-8А |
Количество крепежный отверстий: | 4 |
Материал: | Листовой прокат |
Нижний диаметр: | 150 мм |
Верхний диаметр: | 76 мм |
Вес: | 135 кг |
Высота: | 8 м |
Форма опоры: | Граненая |
Подвод кабеля: | Верх |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Применение | Вес (m, кг) | Высота опоры (H, м) | Верхний диаметр (d, мм) | Нижний диаметр (D, мм) | Номинальное усилие (Pmax, кг) | Изгибающий момент (Mmax, кгм) | Закладной фундамент | Подводка питания |
---|---|---|---|---|---|---|---|---|---|
ОГККВ-8А | Анкерная | 135 | 8 | 76 | 150 | 288 | 2307 | ФС | Воздушная |
ОПИСАНИЕ
Квартальная граненая опора ОГККВ-8А изготавливается из листового металлопроката. Конструкция опоры получается путем сгибания стального листа на гибочном оборудовании с образованием граней, повышающих устойчивость изделия. С помощью опоры организуется освещение в местах общественного отдыха, жилых районах. Фонарные столбы такого типа подходят для установки на бульварах, городских площадях, в парковых зонах.
Изделие обладает длительным сроком эксплуатации. Для защиты опоры от коррозии и других негативных факторов поверхность металла подвергается горячему цинкованию в заводских условиях. Образующийся на поверхности слой цинка препятствует образованию ржавчины и увеличивает срок эксплуатации опоры. Гарантия на устойчивость к коррозии составляет более 15 лет.
Питающий кабель подводится к светильникам воздушным способом. Опора отличается простотой монтажа и обслуживания. Установка фонарного столба производится в закладной фундамент из бетона.

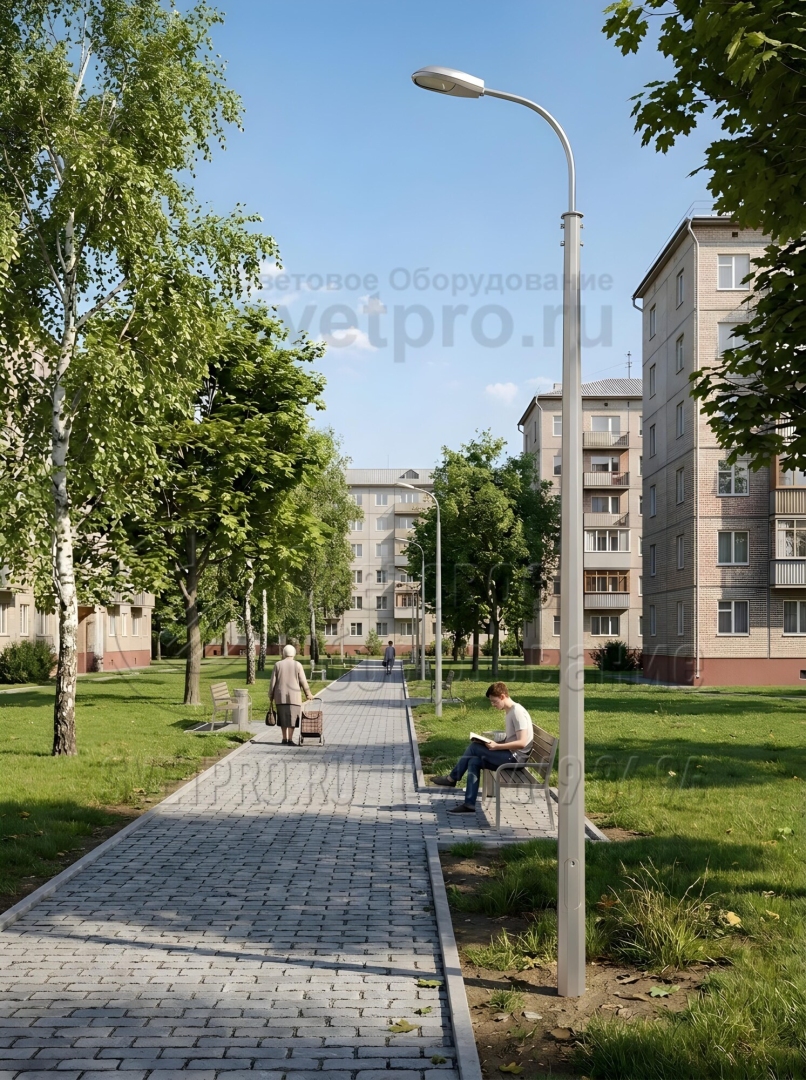

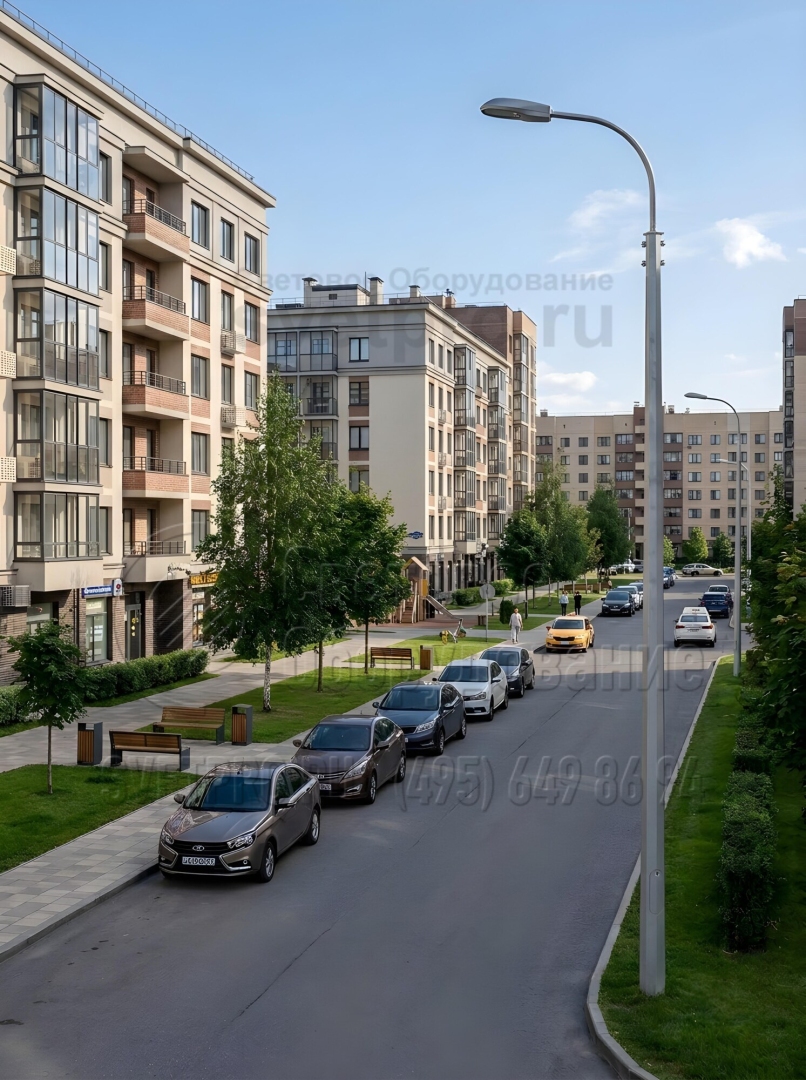

фото с объектов
