ОГККЗ-8 Опоры квартальные граненые стальные бесфланцевые высота 8 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГККЗ-8 |
Количество крепежный отверстий: | 4 |
Материал: | Листовой прокат |
Нижний диаметр: | 150 мм |
Верхний диаметр: | 76 мм |
Вес: | 90 кг |
Высота: | 8 м |
Форма опоры: | Граненая |
Подвод кабеля: | Верх |
как выбрать опору?

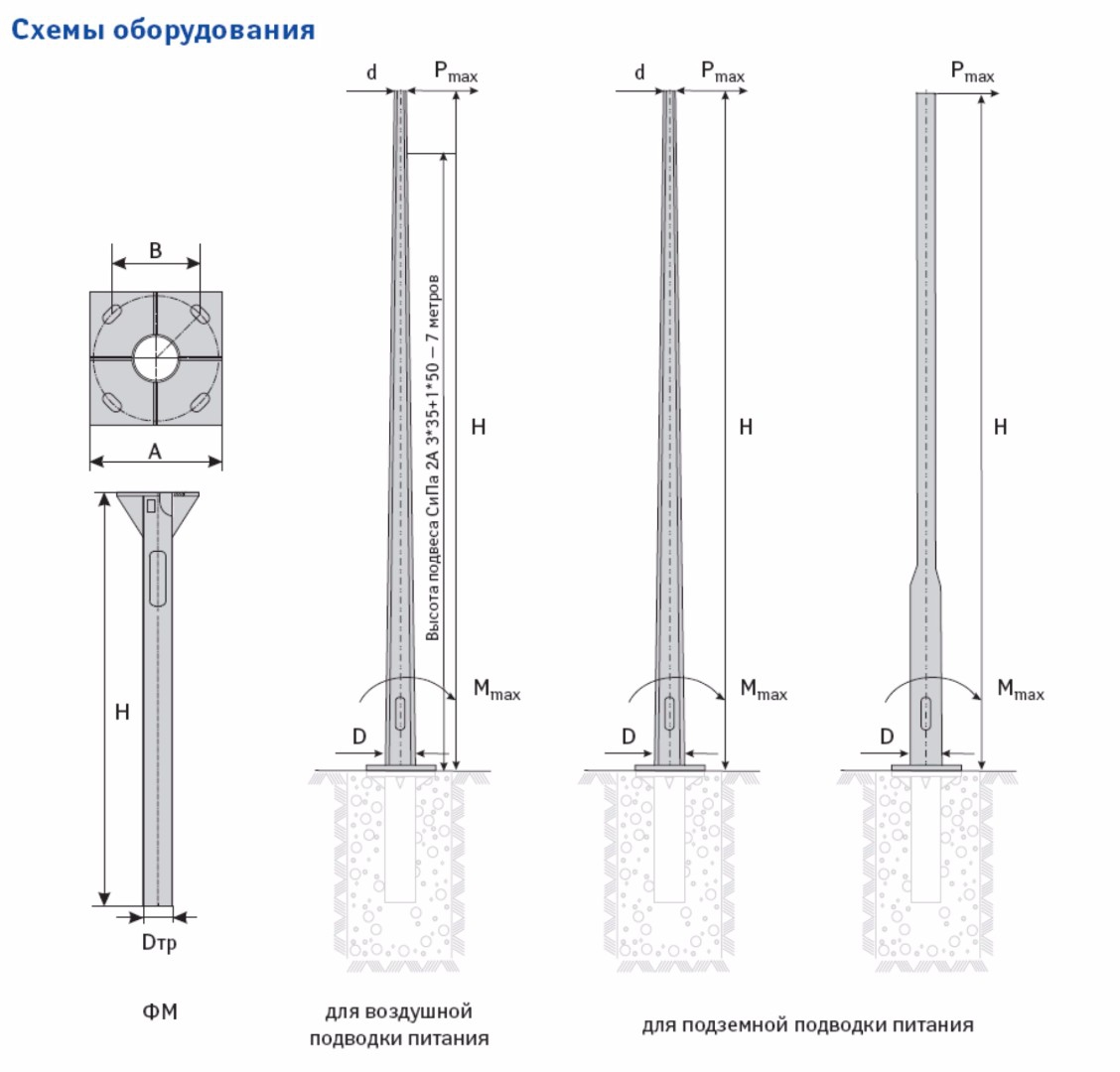

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Применение | Вес (m, кг) | Высота опоры (H, м) | Верхний диаметр (d, мм) | Нижний диаметр (D, мм) | Номинальное усилие (Pmax, кг) | Изгибающий момент (Mmax, кгм) | Закладной фундамент | Подводка питания |
---|---|---|---|---|---|---|---|---|---|
ОГККЗ-8 | Квартальная | 90 | 8 | 76 | 150 | 120 | 960 | ФС | Подземная |
ОПИСАНИЕ
Опора ОГККЗ-8 представляет собой металлическую конструкцию, с помощью которой организуется освещение парковых зон, автостоянок, открытых территорий в городе. Конструкция опоры рассчитана на воздействие различных типов нагрузок. Создание требуемого уровня освещенности организуется посредством установки в верхней части опоры светового оборудования.
Коническая граненая опора изготавливается из листового металлопроката посредством сгибания заготовок на специальных станах. Готовая конструкция имеет один продольный шов. Изделие состоит из нескольких секций, устанавливаемых при монтаже «конус-в-конус». Данный тип соединения отличается надежностью и прочностью, не требует использования болтов или фланцев.
Защита поверхности опоры ОГККЗ-8 организуется методом горячего цинкования. Образующаяся на поверхности металла цинковая пленка создает надежную защиту изделия и увеличивает срок его эксплуатации.

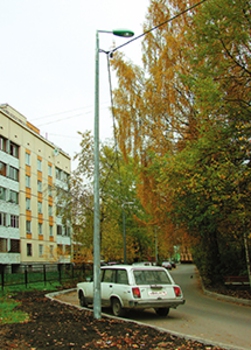

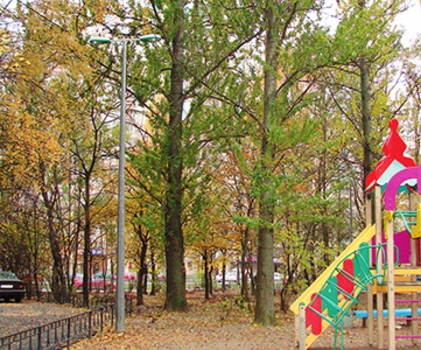

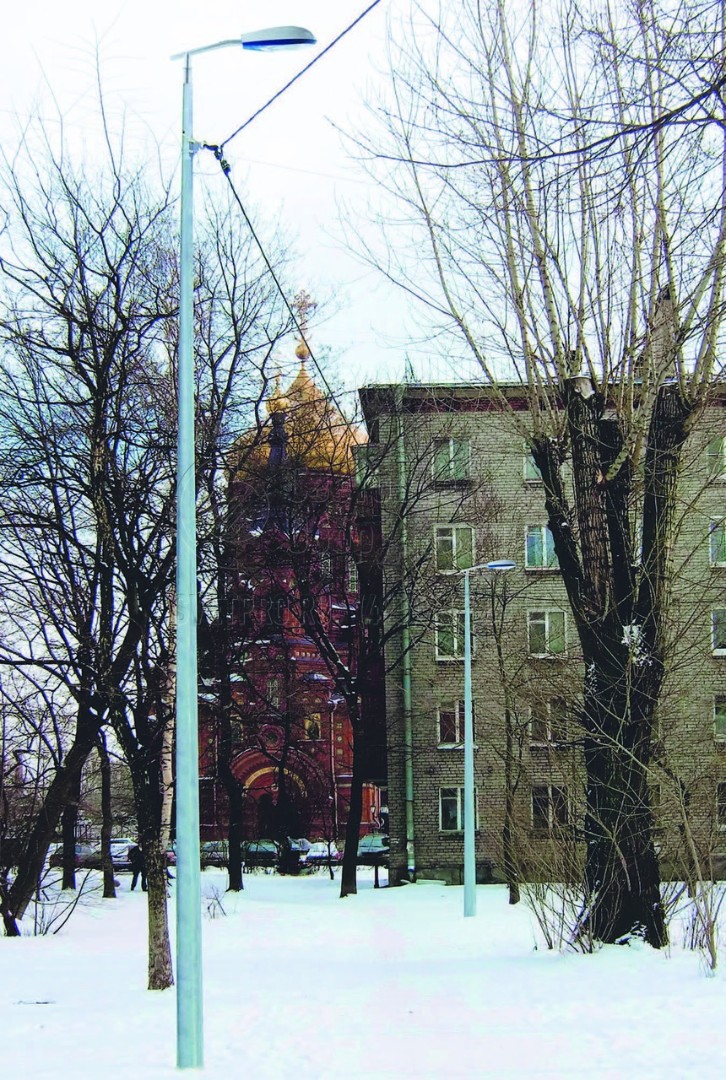

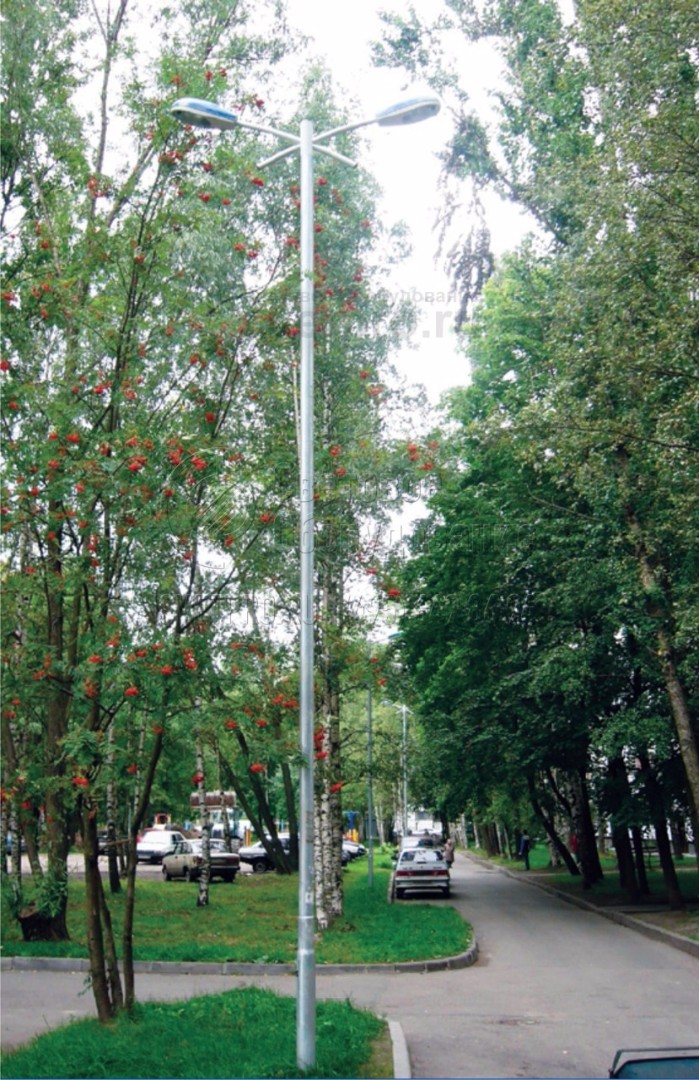

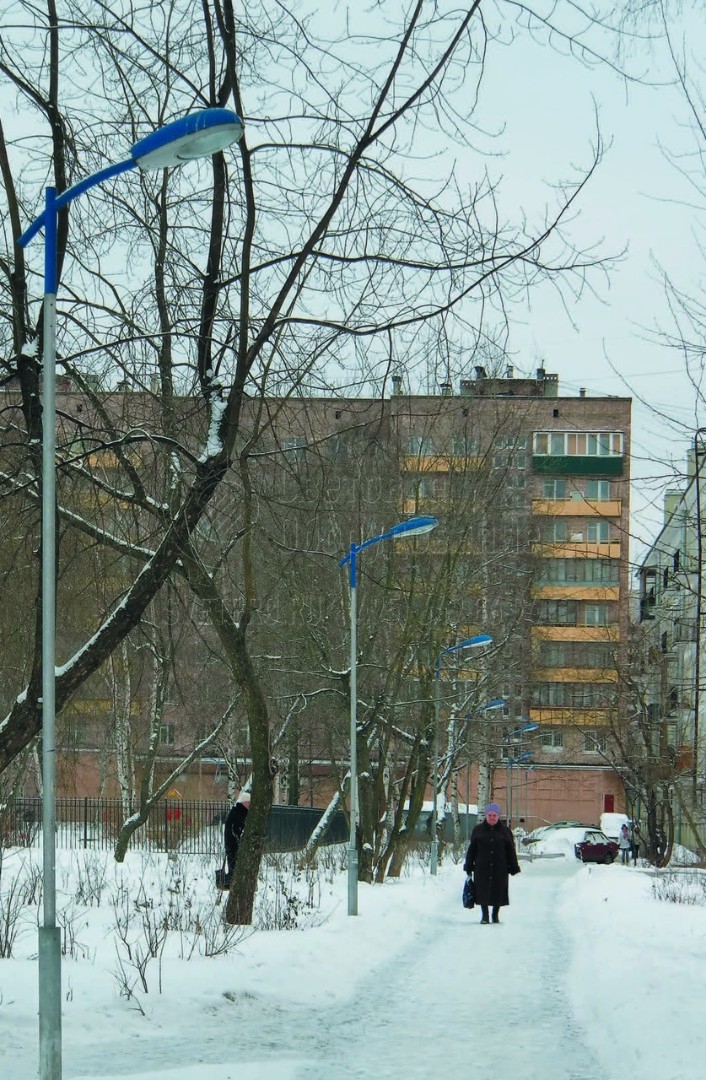

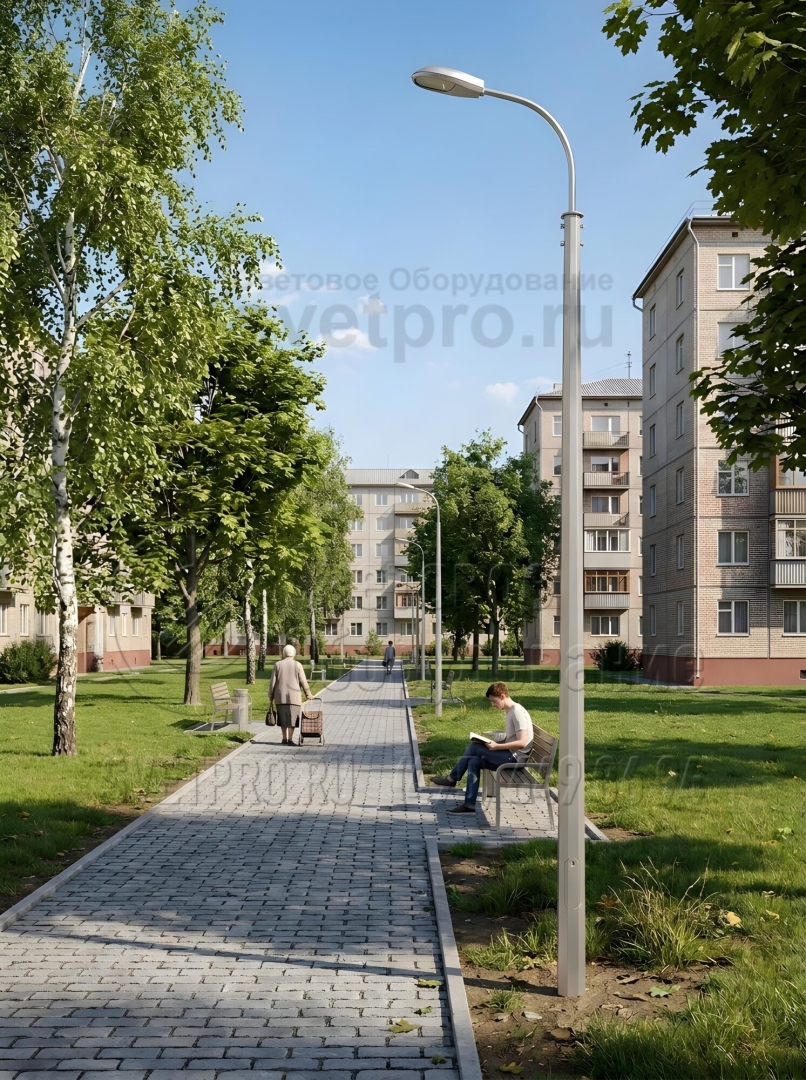

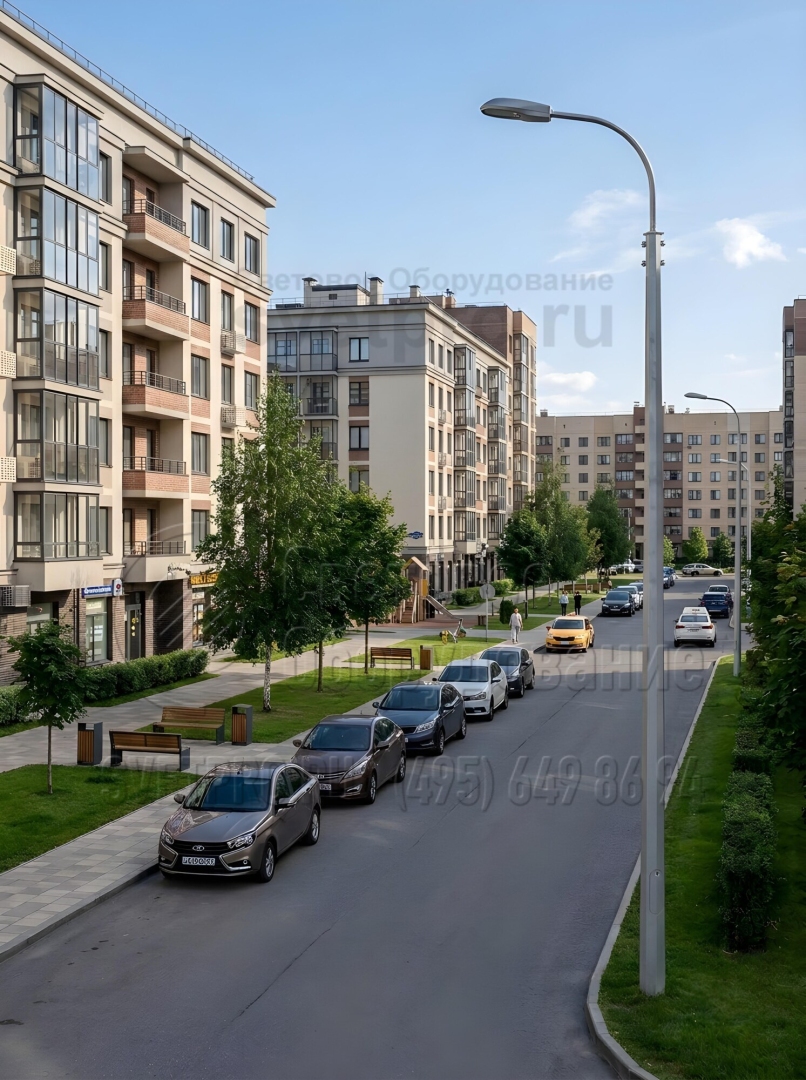

фото с объектов
