ОГКЛИ-7,5-6,0 Опоры конические изогнутые высота 7,5 метров
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГКЛИ-7,5-6,0 |
Количество крепежный отверстий: | 4 |
Материал: | Листовая сталь |
Размер фланца: | 400 мм |
Вес: | 179 кг |
Высота: | 7,5 м |
как выбрать опору?

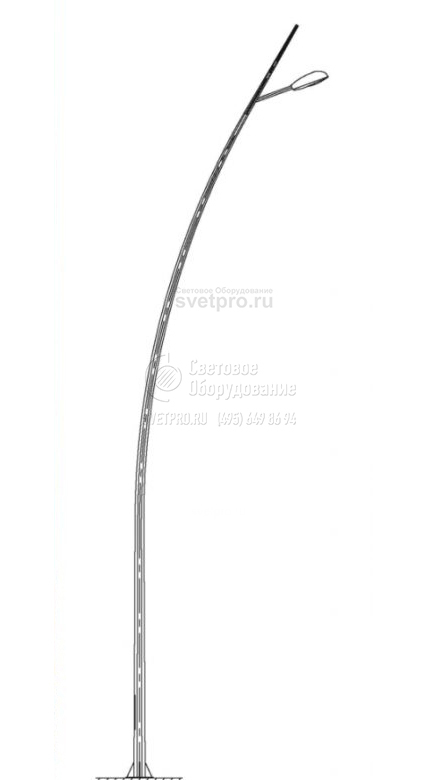

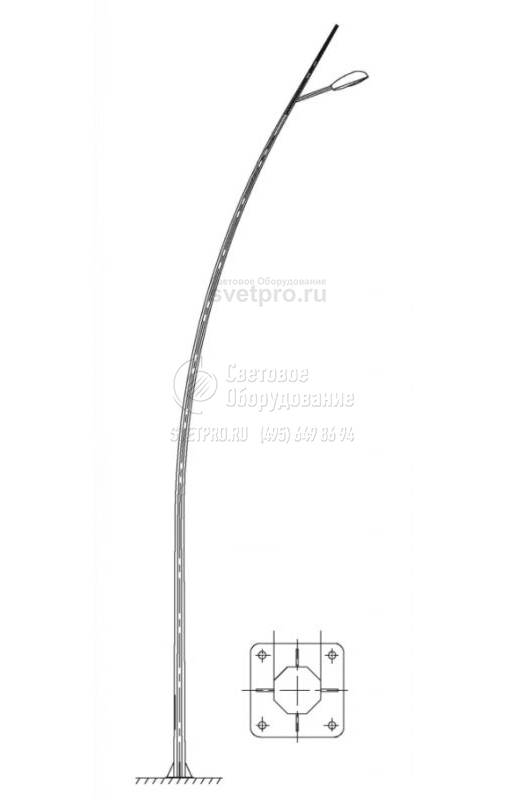

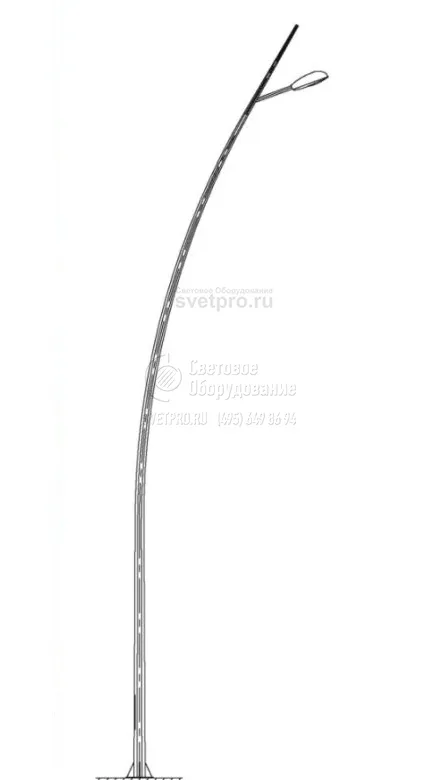

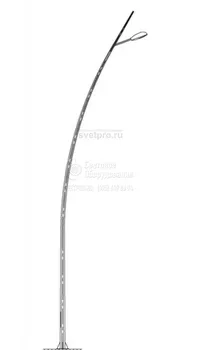

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота | Вес | Длина консоли, L, мм | Размер опорного фланца, A, мм | Межцентровое расстояние отверстий, B, мм |
---|---|---|---|---|---|
ОГКЛИ/ОККЛИ | H, м | m, кг | L, мм | A, мм | B, мм |
ОГКЛИ-7,5-6,0 | 7,5 | 179 | 6,4 | 400 | 300 |
ОПИСАНИЕ

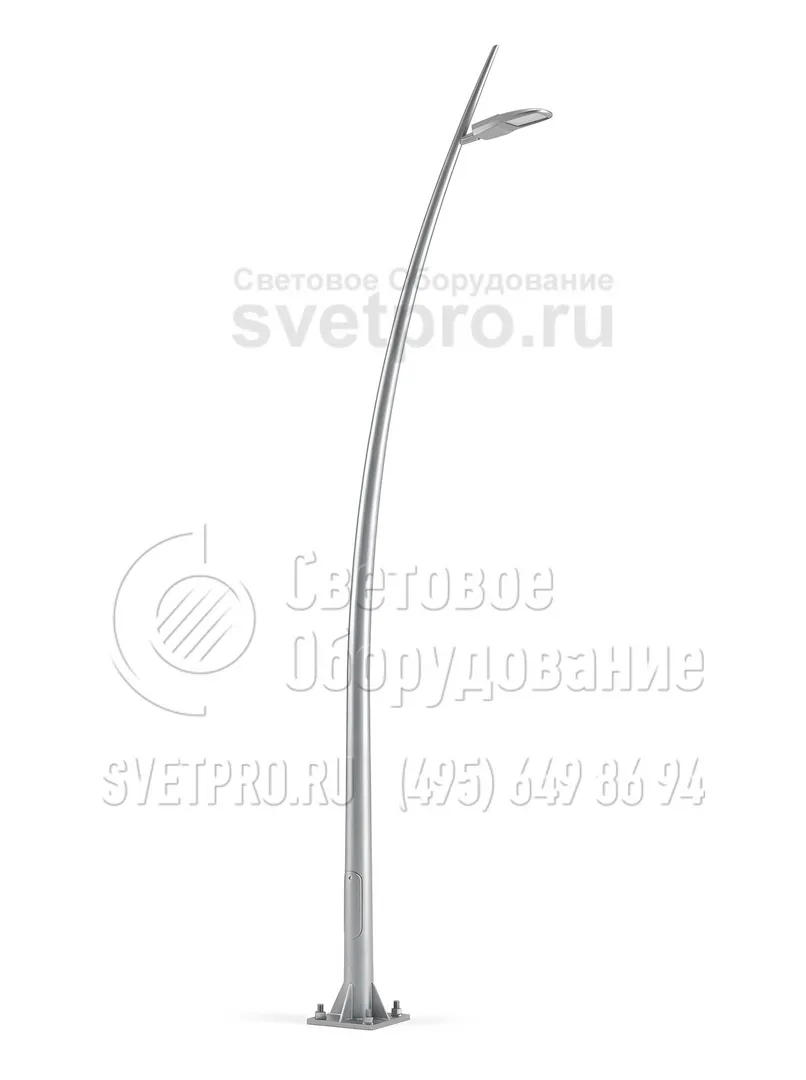

ОГКЛИ — это осветительная опора, которая сочетает в себе конструктивные особенности утилитарной и декоративной конструкции. Она сделана из листовой стали и имеет корпус в виде многогранника. Поэтому отличается легким весом, но повышенной жесткостью и несущей способностью.
В отличие от классических граненых опор эта модель имеет корпус, изогнутый под небольшим радиусом в сторону освещаемой территории. Световой прибор устанавливается на верхнюю часть корпуса с помощью небольшой консоли, которая является частью конструкции. Общая высота корпуса изделия — 7,5 метров.
Монтаж осветительной опоры с изогнутым стволом производится на фланцевую опорную площадку. У этой модели она имеет форму квадрата с четырьмя отверстиями по углам. Для увеличения прочности и сопротивляемости ветру фланцевая опора дополнительно укреплена 4 треугольными косынками.
Установка изогнутого ствола производится на закладной элемент, который помещается в котлован и заливается бетонным раствором. Для выравнивания нужно правильно разместить по вертикали ЗДФ, что упрощает ориентирование наземной части. Небольшие отклонения от вертикали могут компенсироваться с помощью болтов и шайб.
Приобрести опору и необходимую для ее установки закладную деталь можно в нашей компании. Оформляйте заказ через форму на сайте или у менеджеров отдела продаж по телефону.

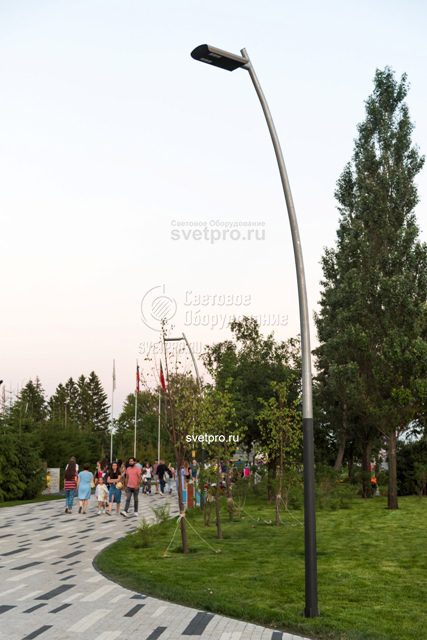

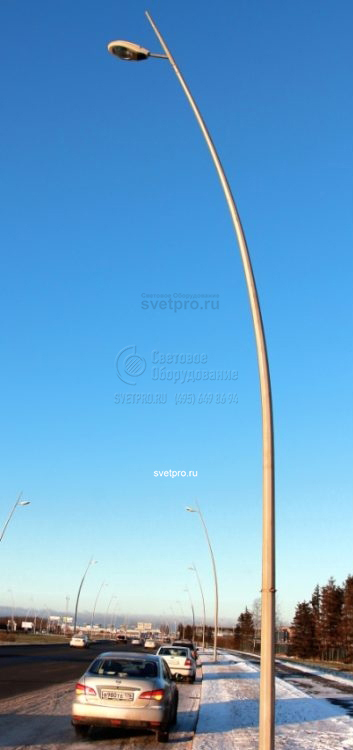

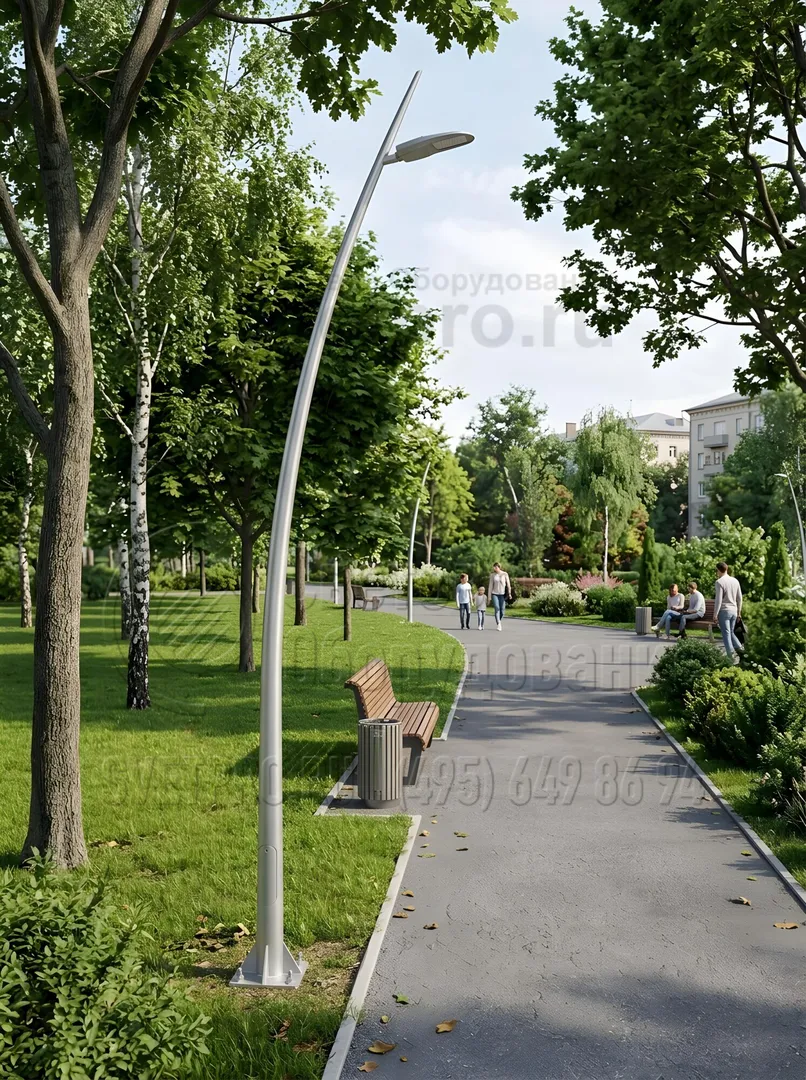

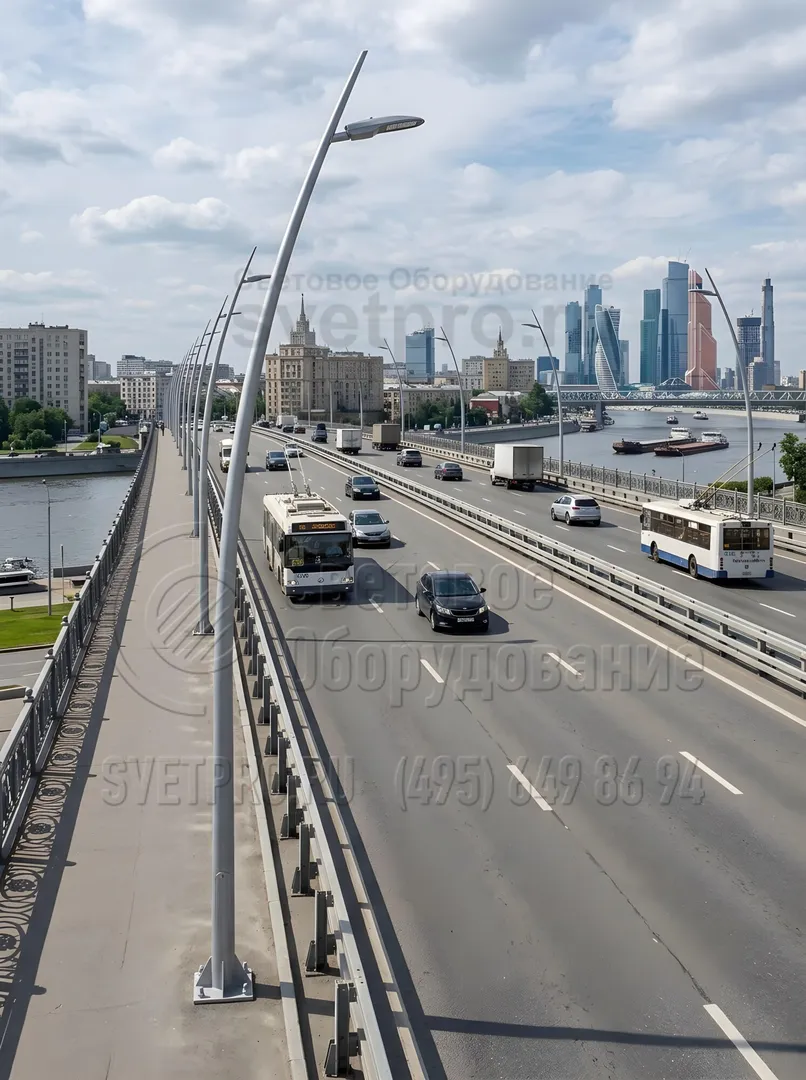

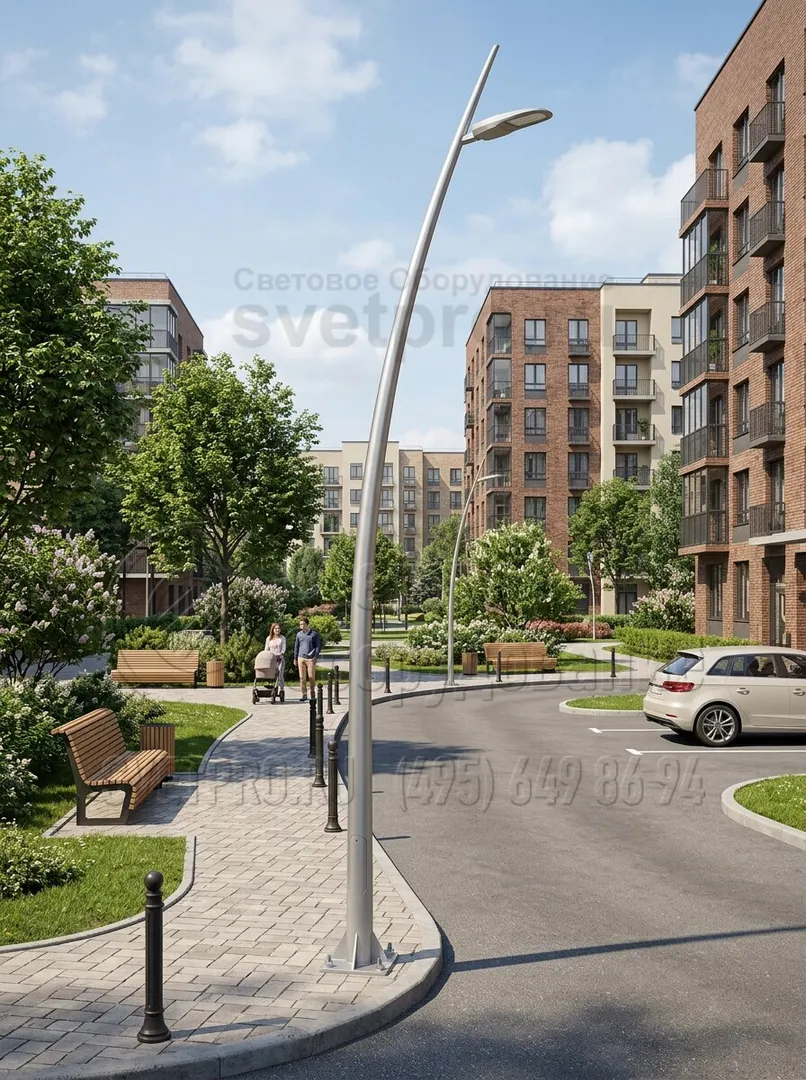

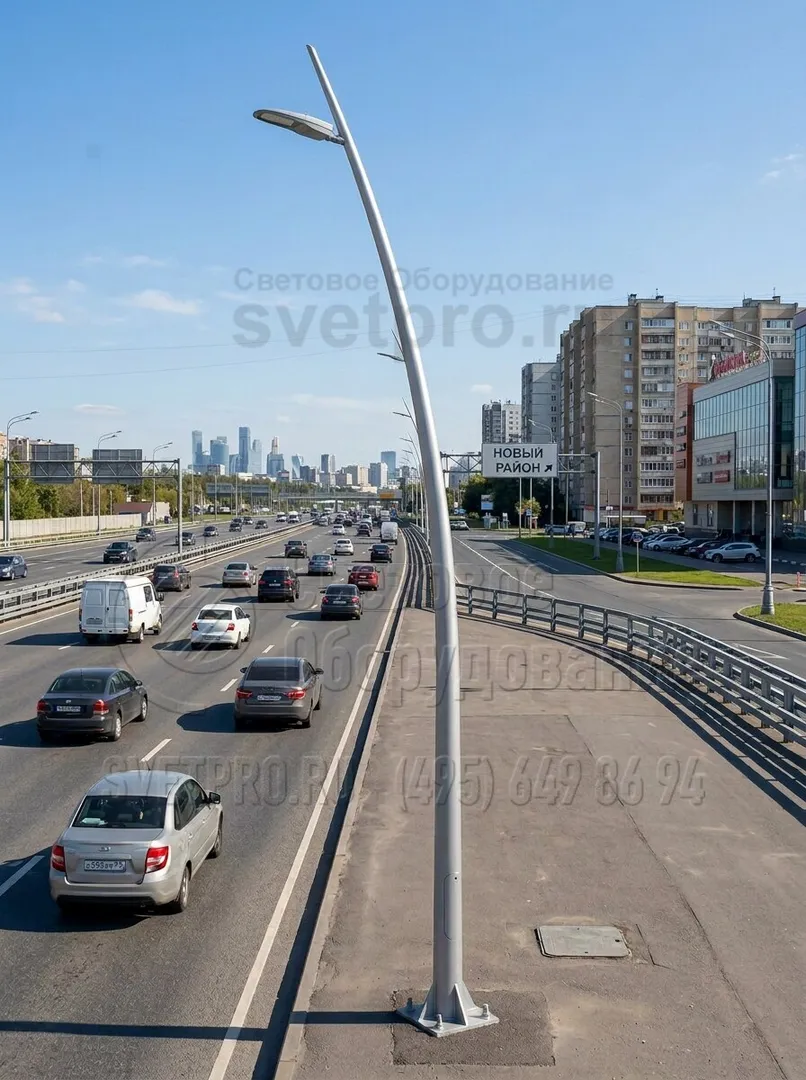

Фотогалерея
