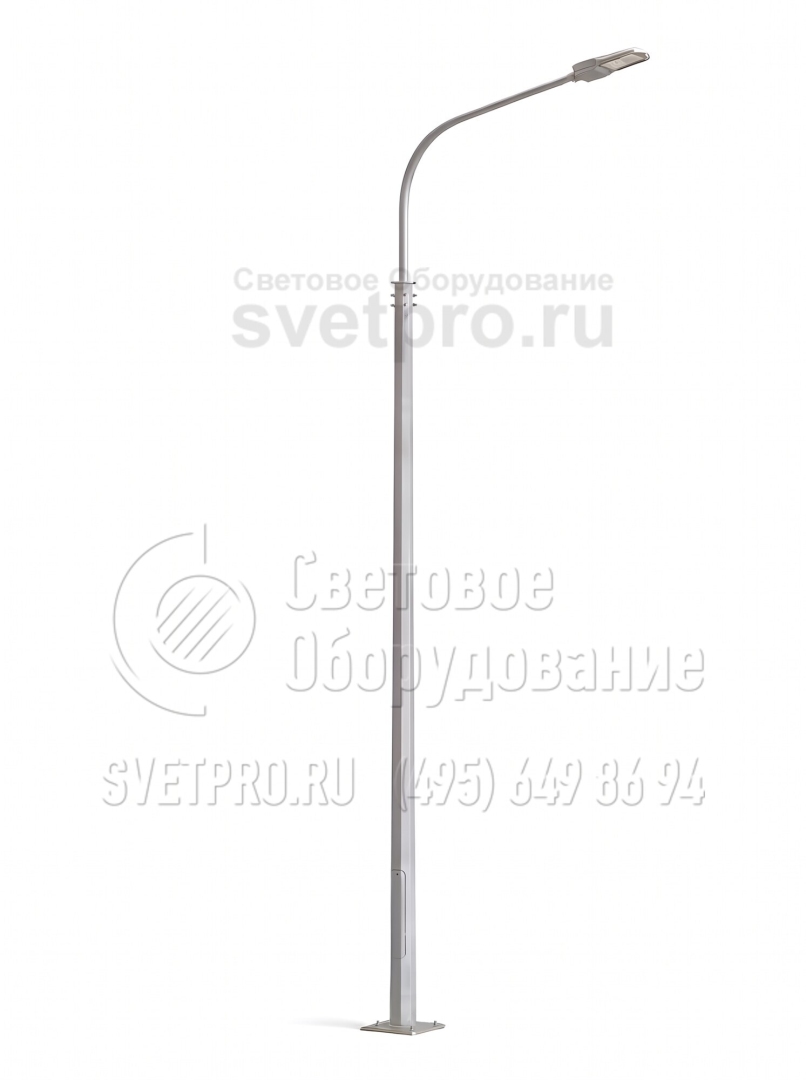

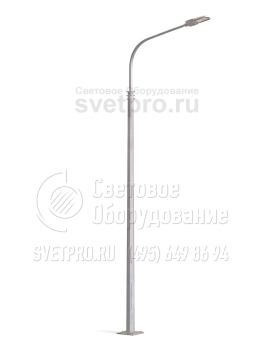

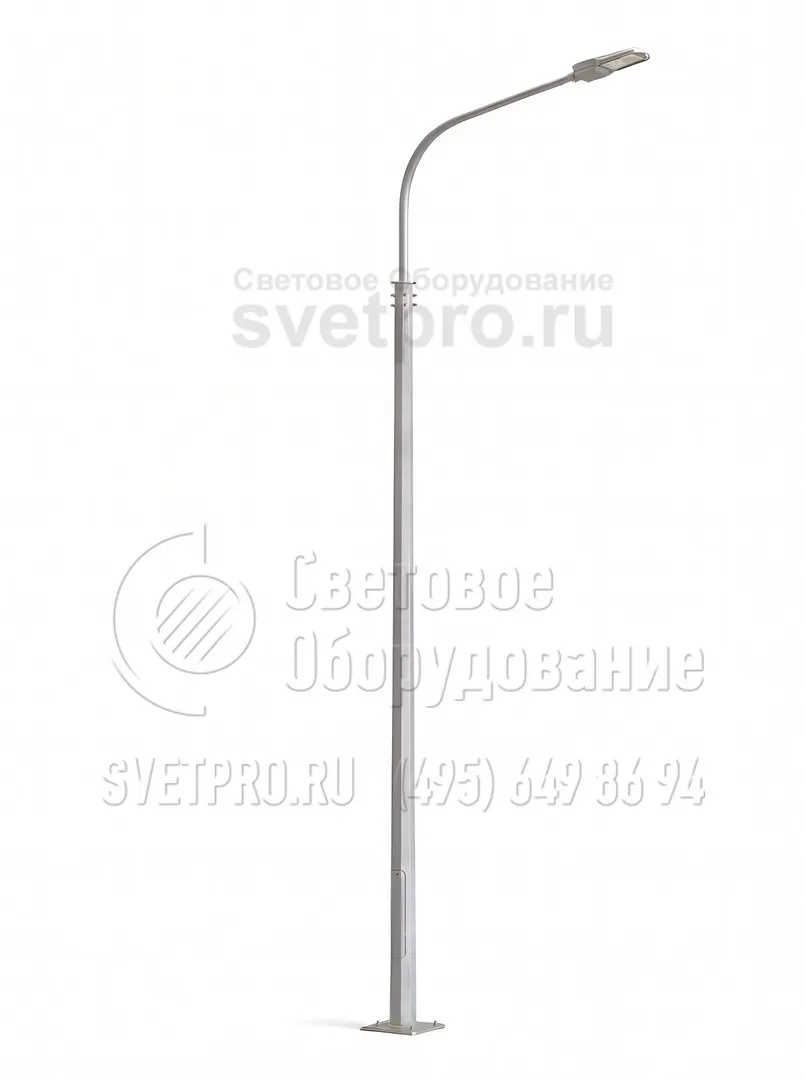

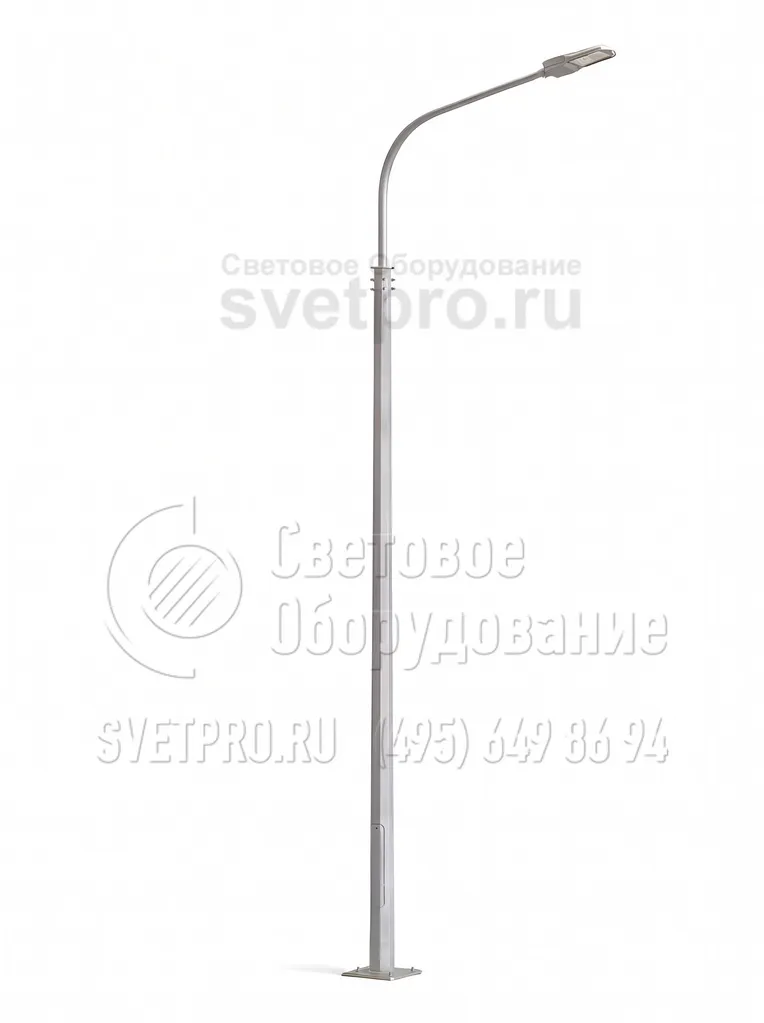

ОГКп-10 Опоры граненые конические высота 10 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГК-10 |
Количество световых приборов: | 1-8, в зависимости от кронштейна |
Установка: | На забетонированный в грунт фундамент, опорной фланцевой частью |
Количество крепежный отверстий: | 4 |
Материал: | Листовая сталь |
Нижний диаметр: | 165-286 мм |
Верхний диаметр: | 68-100 мм |
Вес: | 143-210 кг |
Высота: | 10 м |
Форма опоры: | Граненая |
Тип короны: | Без короны |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
ОГК | m,кг | H, м | d, мм | D, мм | A, мм | B, мм |
ОГКп-10 (2,0) | 143 | 10 | 68 | 165 | — | — |
ОГКп-10 (2,0) | 178 | 10 | 68 | 165 | — | — |
ОГКп-10 (2,0) | 210 | 10 | 68 | 165 | — | — |
ОГКп-10 (2,0) | 180 | 10 | 100 | 286 | — | — |
ОПИСАНИЕ

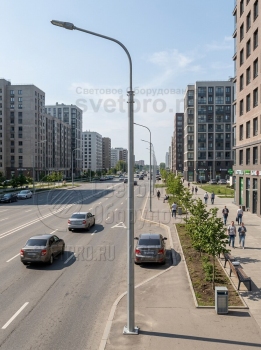

ОКГп-10 — это осветительные опоры, основное назначение которых — монтаж осветительных приборов на улицах города. Конструкция имеет такие особенности:
- Высота от уровня земли до оголовка, на который будут устанавливаться световые приборы, составляет 10 метров. Но при планировании перевозки нужно учитывать, что длина ствола больше за счет хвостовой части.
- Установка производится без применения закладной детали. В котловане бетонируется часть корпуса опоры, что упрощает и удешевляет установку. Место монтажа выглядит аккуратнее, вплотную к корпусу можно высаживать траву или укладывать тротуарную плитку.
- Поверхность опоры защищена от негативных внешних воздействий слоем цинка. Покрытие сохраняет целостность и прочность не менее 15 лет, поэтому общий срок эксплуатации опоры достигает 25 лет. Цинковая защита не требует обновления, поверхность опоры можно дополнительно не окрашивать.
- На верхней части конструкции можно устанавливать разные световые приборы: прожекторы и светильники. В оголовок устанавливаются кронштейны с хвостовиком и шайбой.
- Кабели для работы светильников прокладываются только под землей. Соединение производится через вводный щиток, который устанавливается в ревизионном отверстии корпуса.
Для приобретения осветительных опор ОГКП-10 обращайтесь к менеджерам нашей компании. Связаться с ними можно по телефону, через форму обратной связи или с помощью электронной почты.
