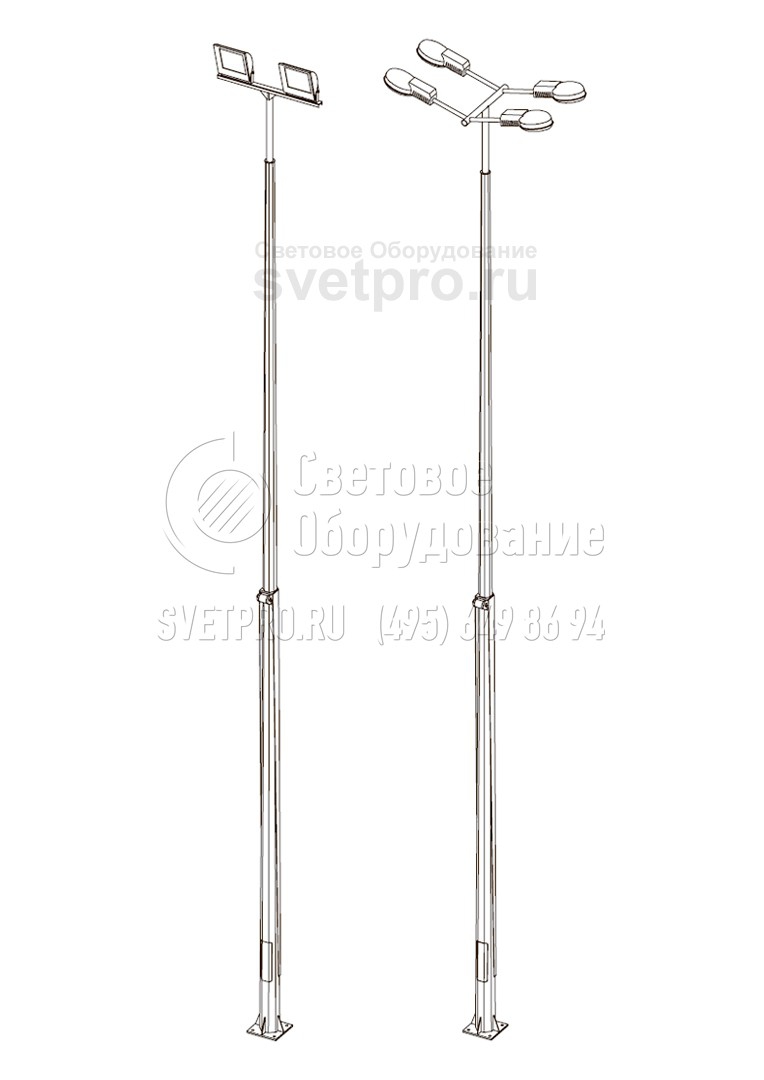

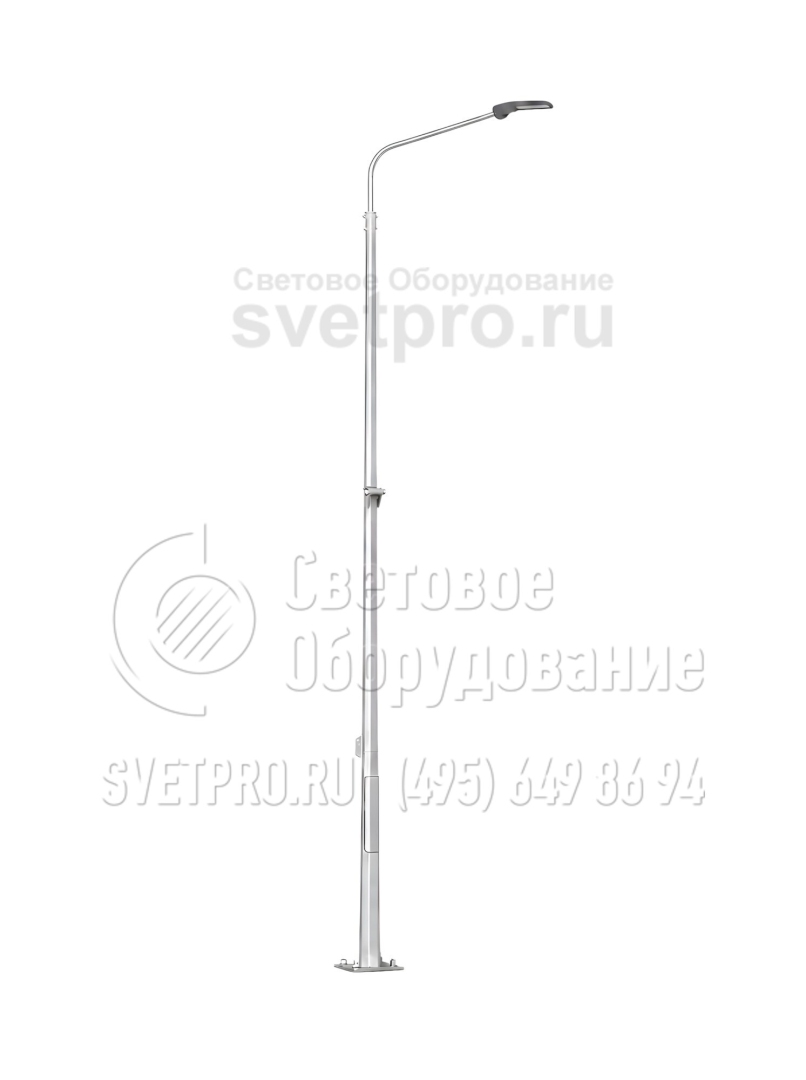

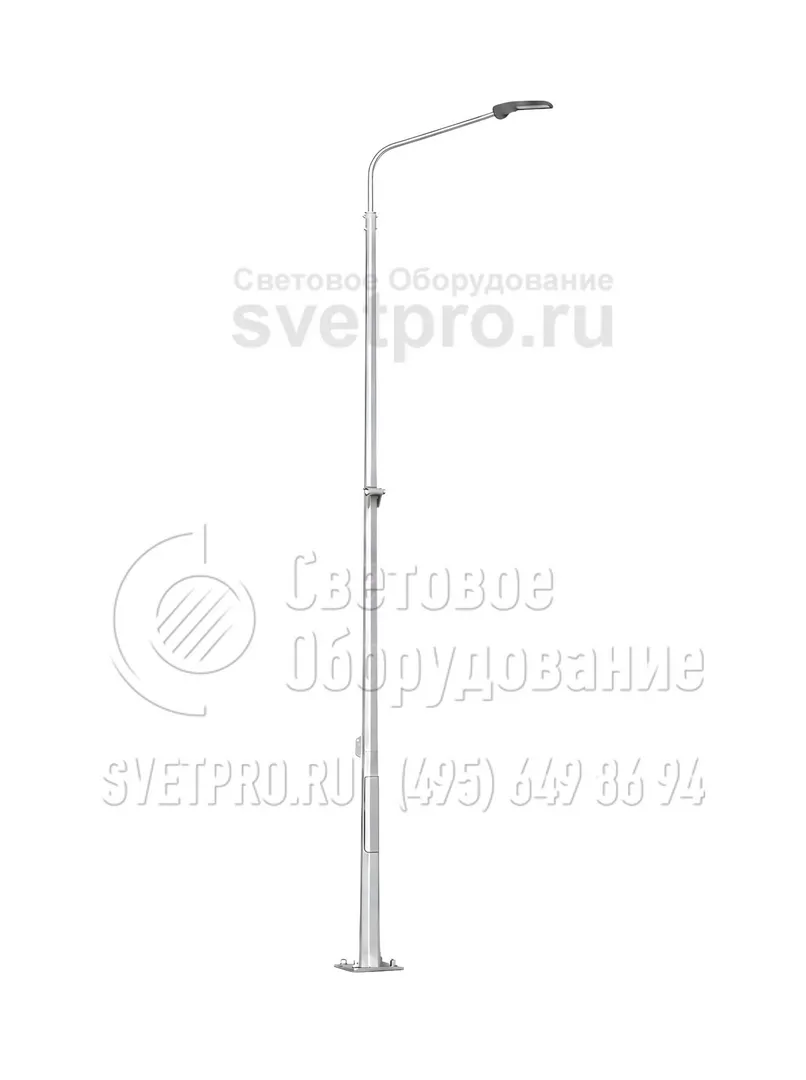

ОГКС-7 Опоры граненые конические складывающиеся высота 7 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГКС-7 |
Количество световых приборов: | 2 |
Установка: | На фундамент |
Количество крепежный отверстий: | 4 |
Материал: | Листовая сталь |
Размер фланца: | 300 мм |
Нижний диаметр: | 166 мм |
Верхний диаметр: | 68 мм |
Вес: | 108,6 кг |
Высота: | 7 м |
Форма опоры: | Граненая |
Тип короны: | Складная |
Подвод кабеля: | Низ |
как выбрать опору?

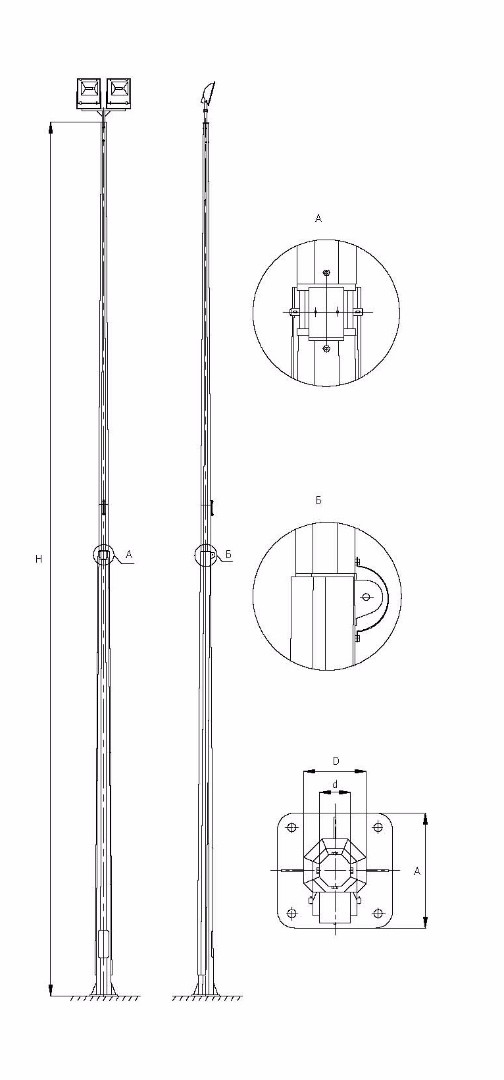

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
ОГКС | m, кг | H, м | d, мм | D, мм | A, мм | B, мм |
ОГКС-7 | 108,6 | 7 | 68 | 166 | 300 | 200 |
ОПИСАНИЕ
Опора ОГКС-7 — это опора, которая адаптируется для любых ситуаций, возникающих при строительстве систем освещения. Универсальность этой конструкции обусловлена следующими особенностями:

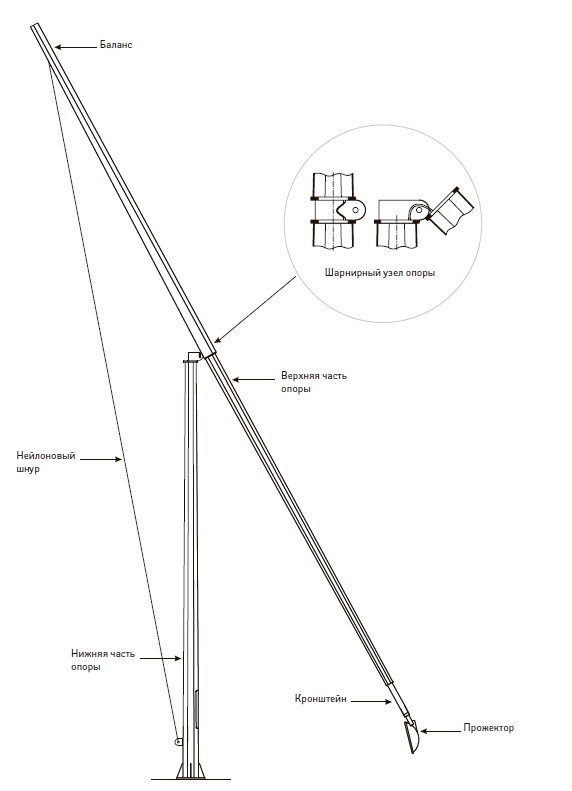

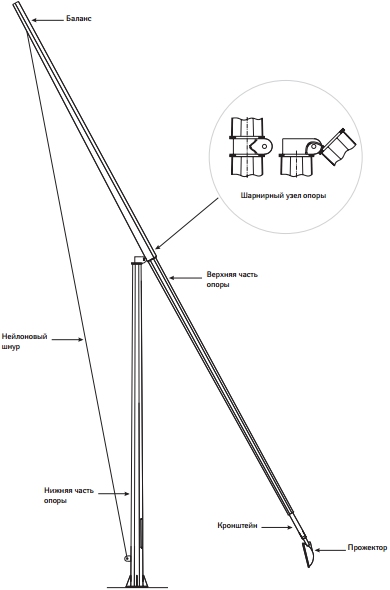

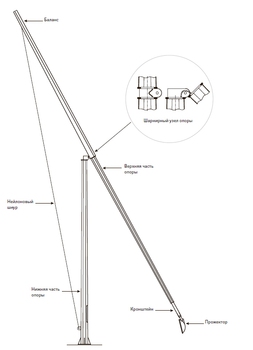

- Корпус имеет складную конструкцию с шарниром и противовесом. Поэтому обслуживать прожекторы или светильники можно с земли без гидроподъемников. Это существенно расширяет места возможной установки опоры.
- На верхнюю часть опоры можно устанавливать светильники или прожекторы. Тип светового прибора зависит от разновидности выбранного кронштейна. Оголовок конструкции имеет типовую форму и адаптирован под хвостовик. Поэтому проблем с установкой не возникает.

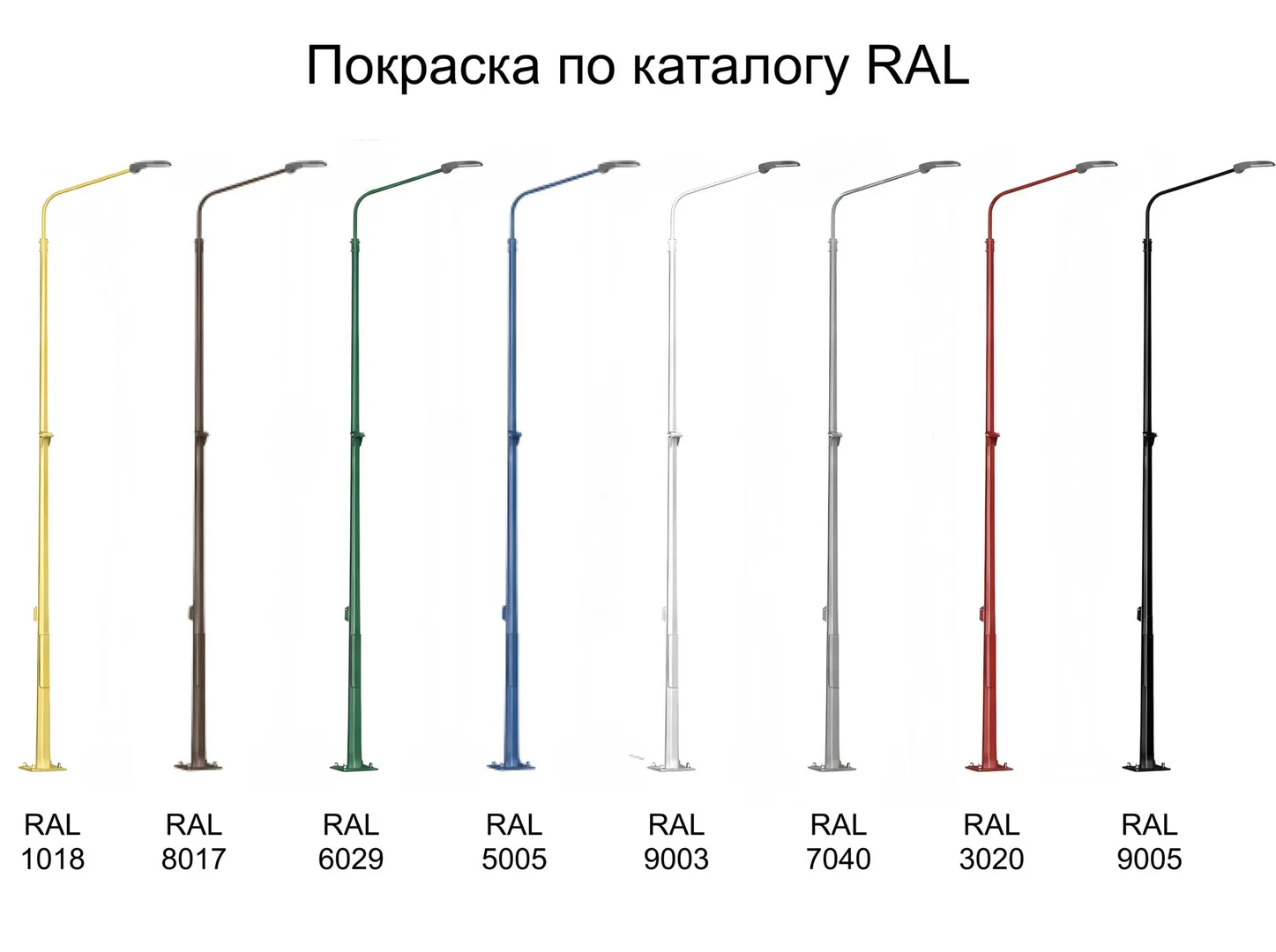

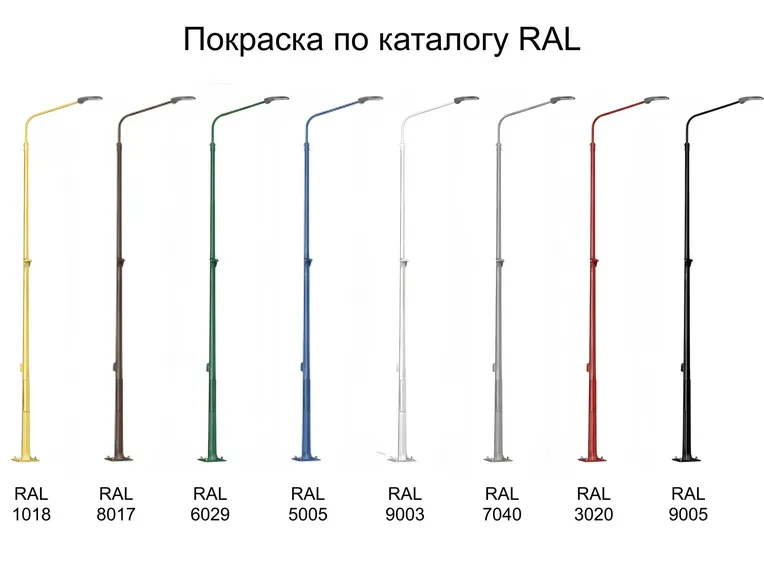

- Опора имеет унифицированный дизайн и сочетается по стилю с другими элементами оформления дорог, площадей, тротуаров. Если нужно поставить конструкцию в парке или сквере, ее поверхность окрашивается в любой цвет из палитры RAL.

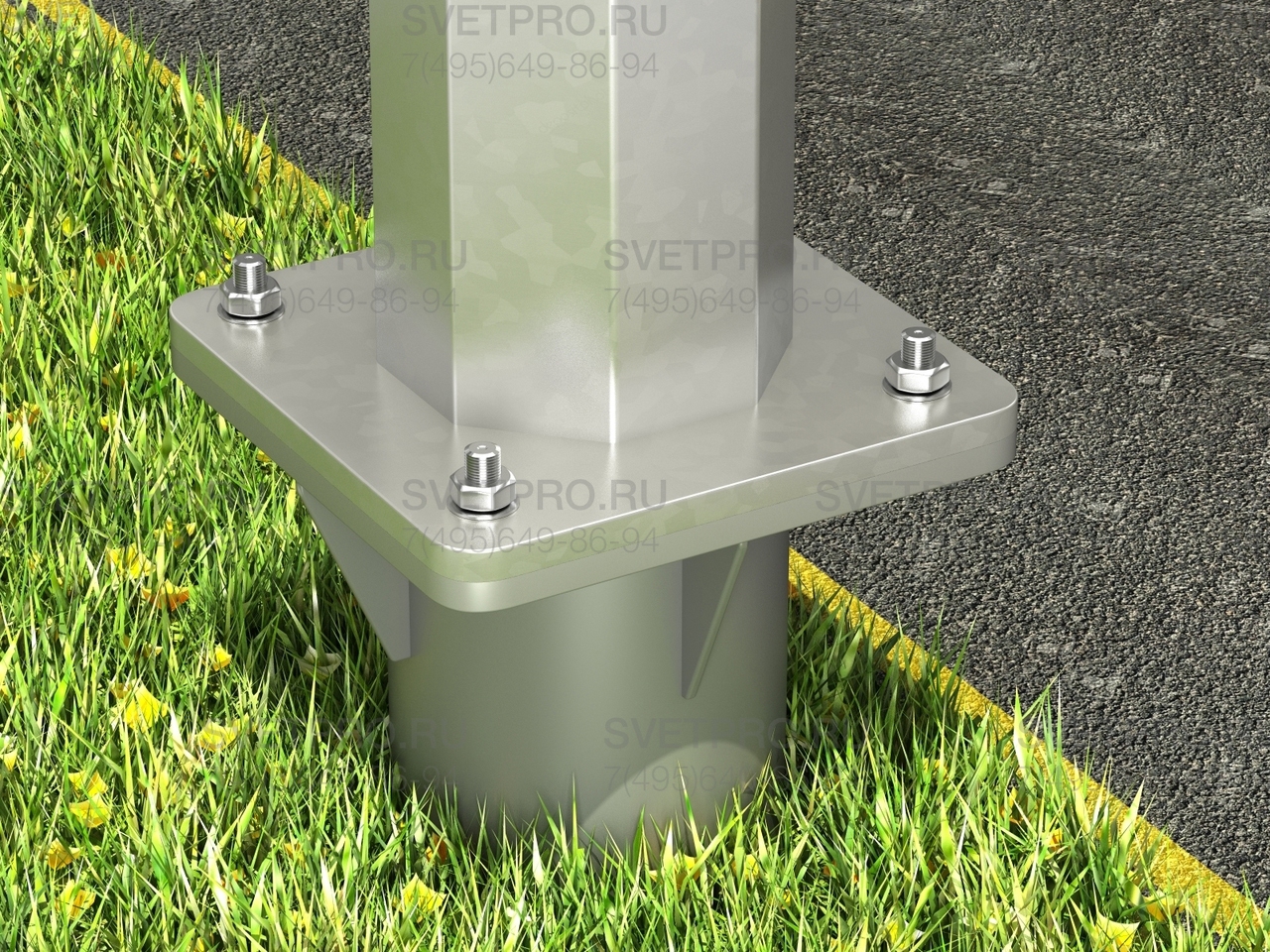

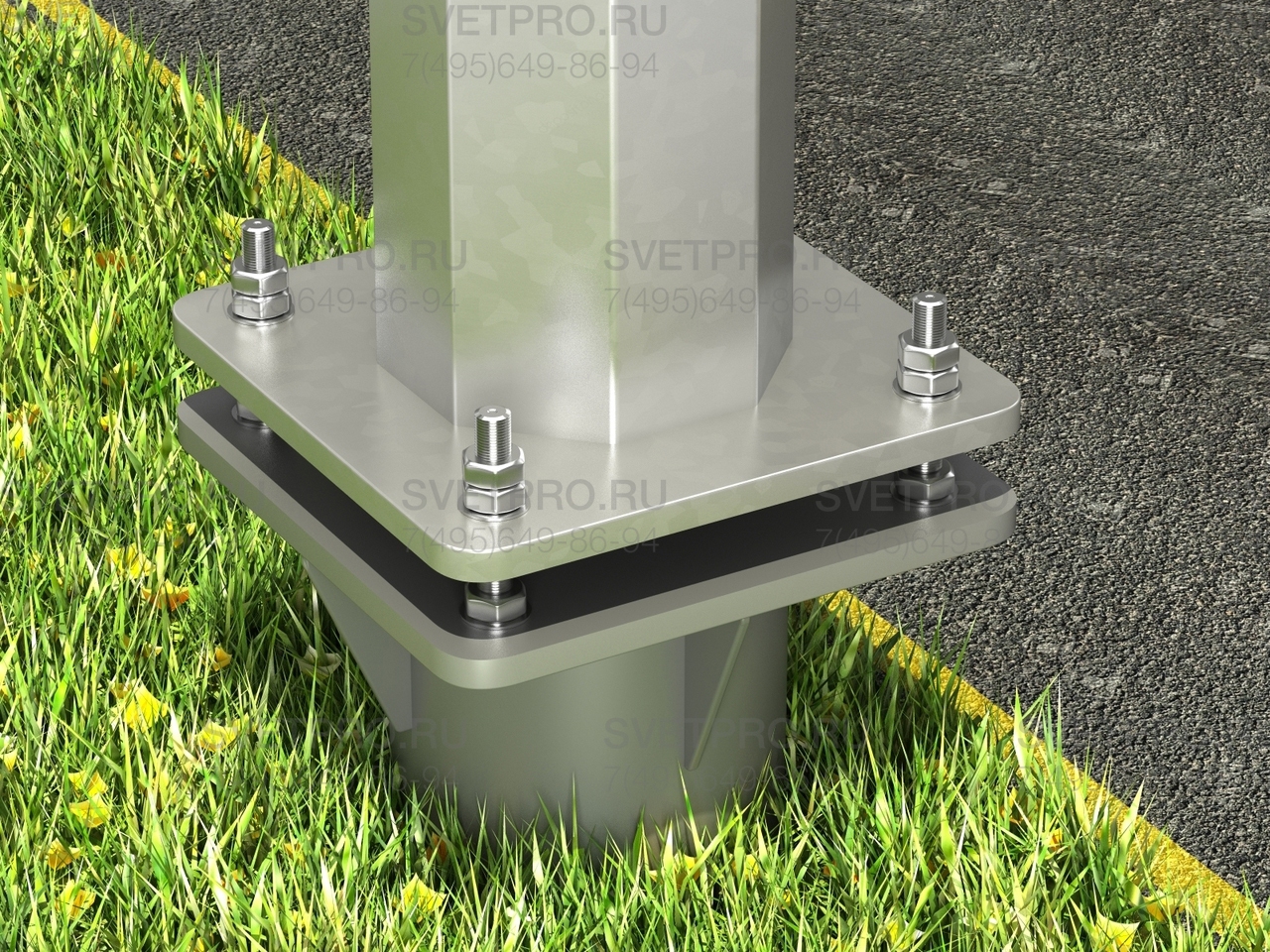

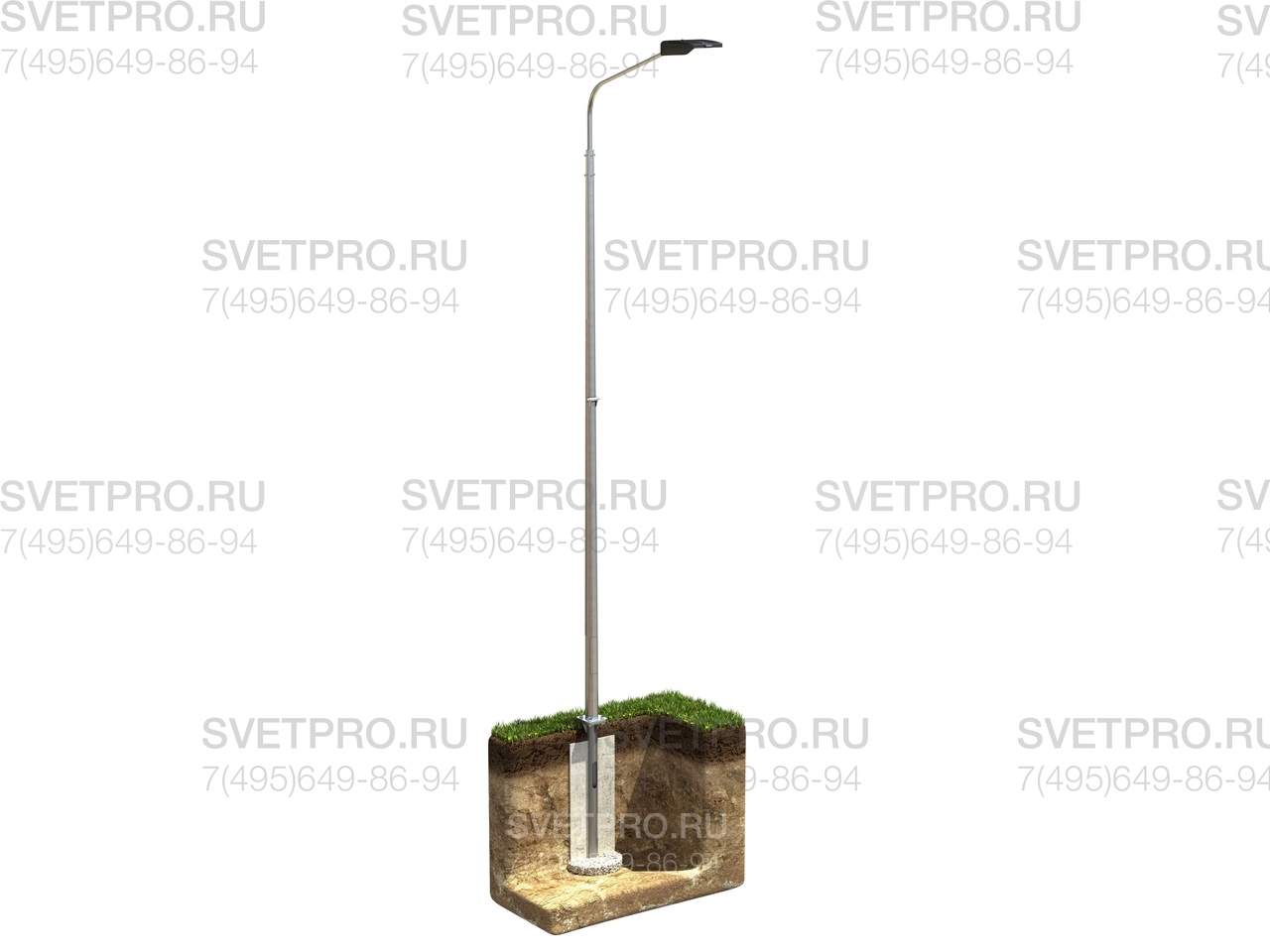

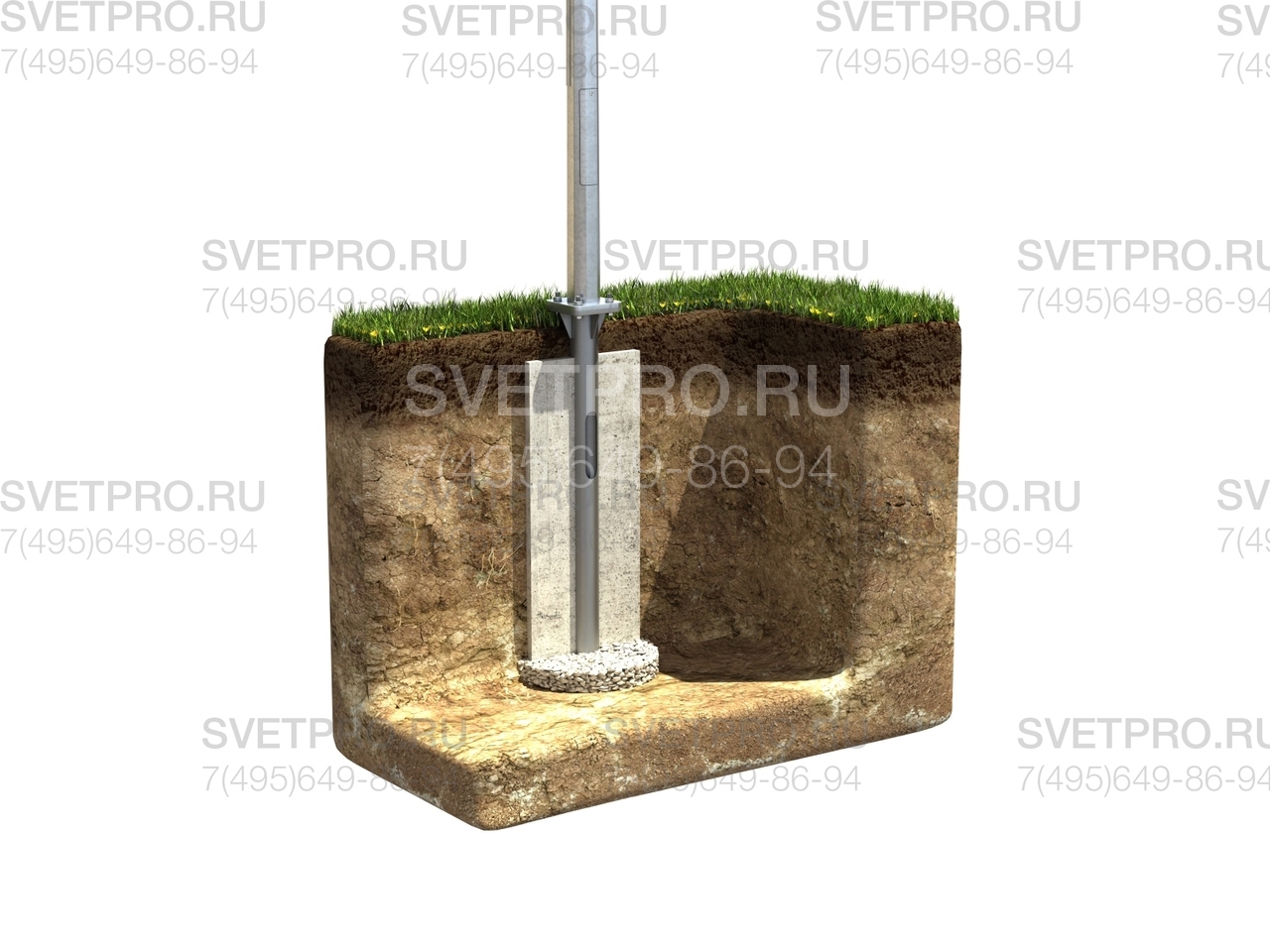

- Монтаж корпуса производится на фланец и закладной элемент. Поэтому осветительную опору можно поставить не только на фундаменте в грунте, но и на парапете, мосту или эстакаде, крыше здания.
Типовые складные опоры подходят для установки в стандартных климатических условиях. Но при производстве конструкция может быть адаптирована под низкие температуры или высокие ветровые нагрузки.
Для оформления заказа на производство опор обратитесь к менеджерам по работе с клиентами.

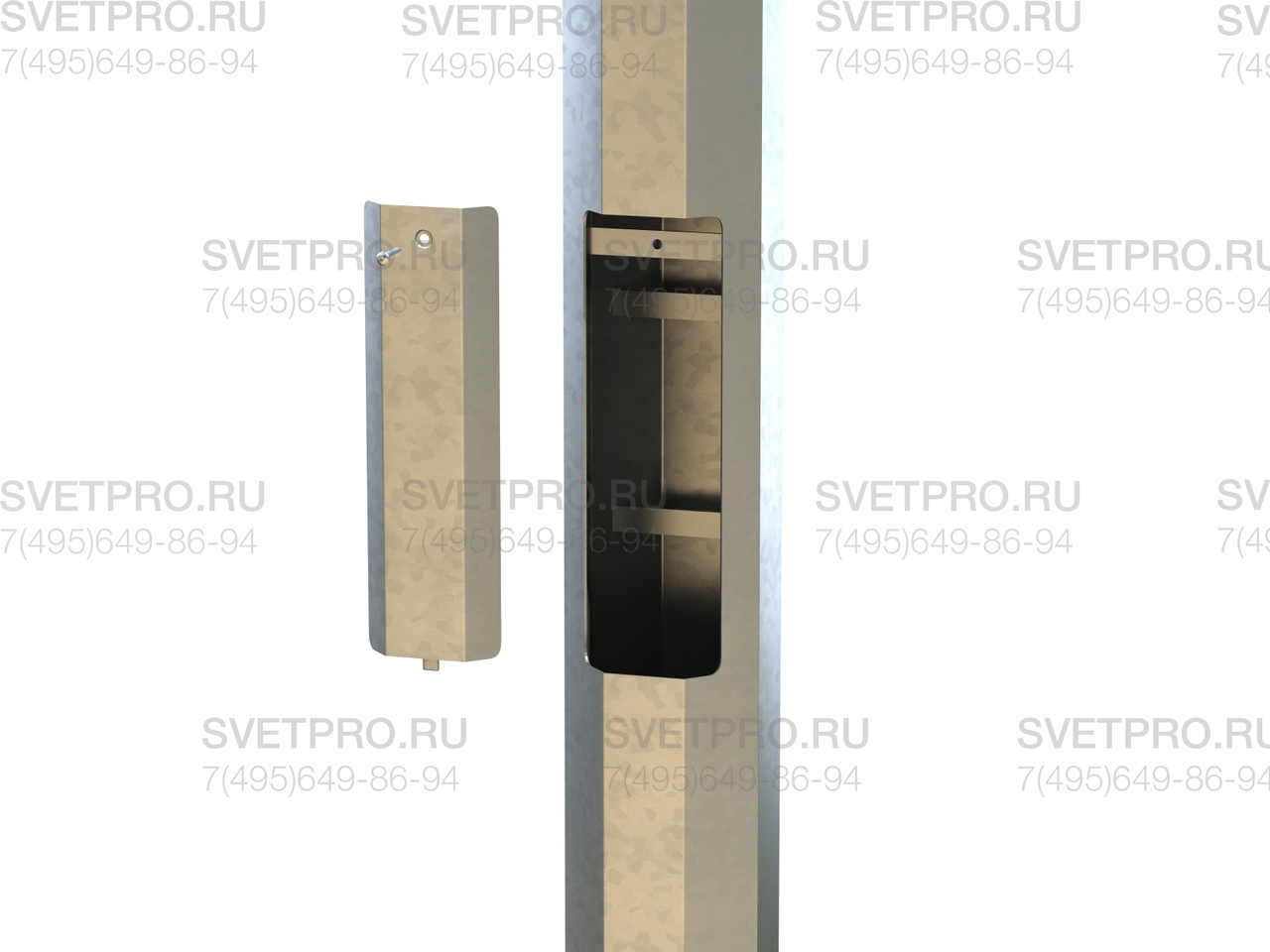

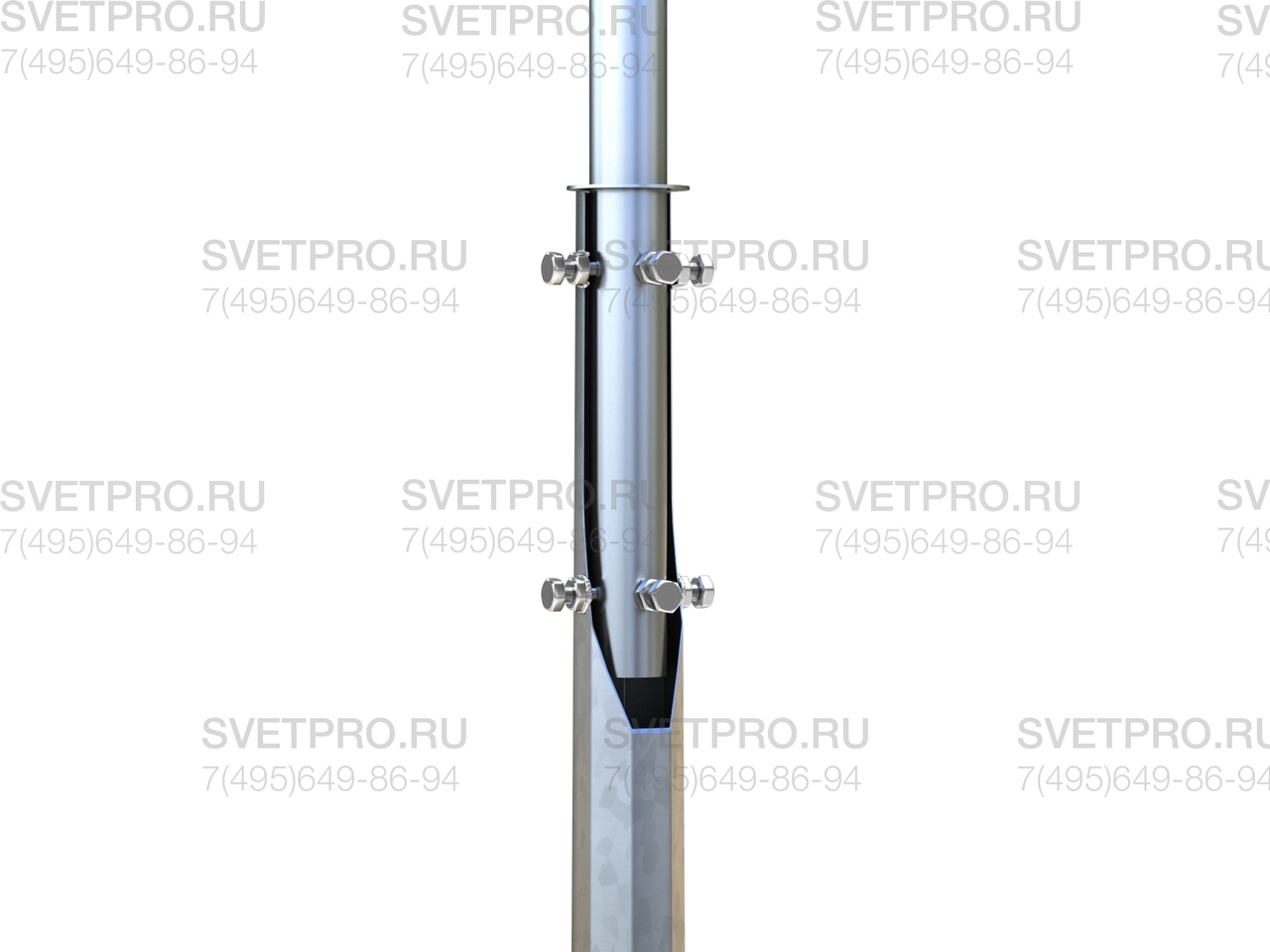

ТЕХНИЧЕСКИЕ ДЕТАЛИ

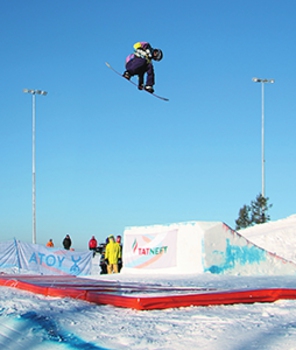

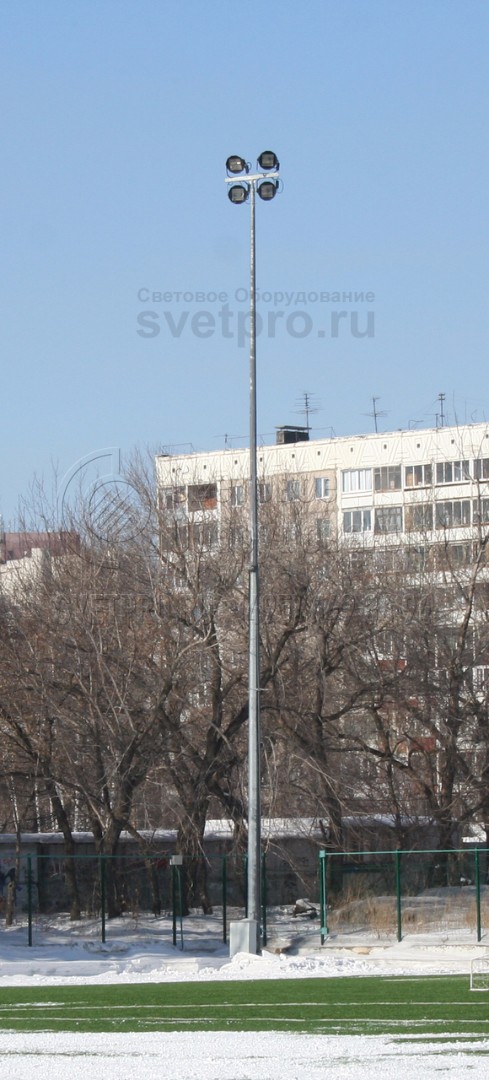

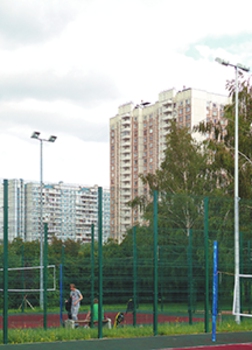

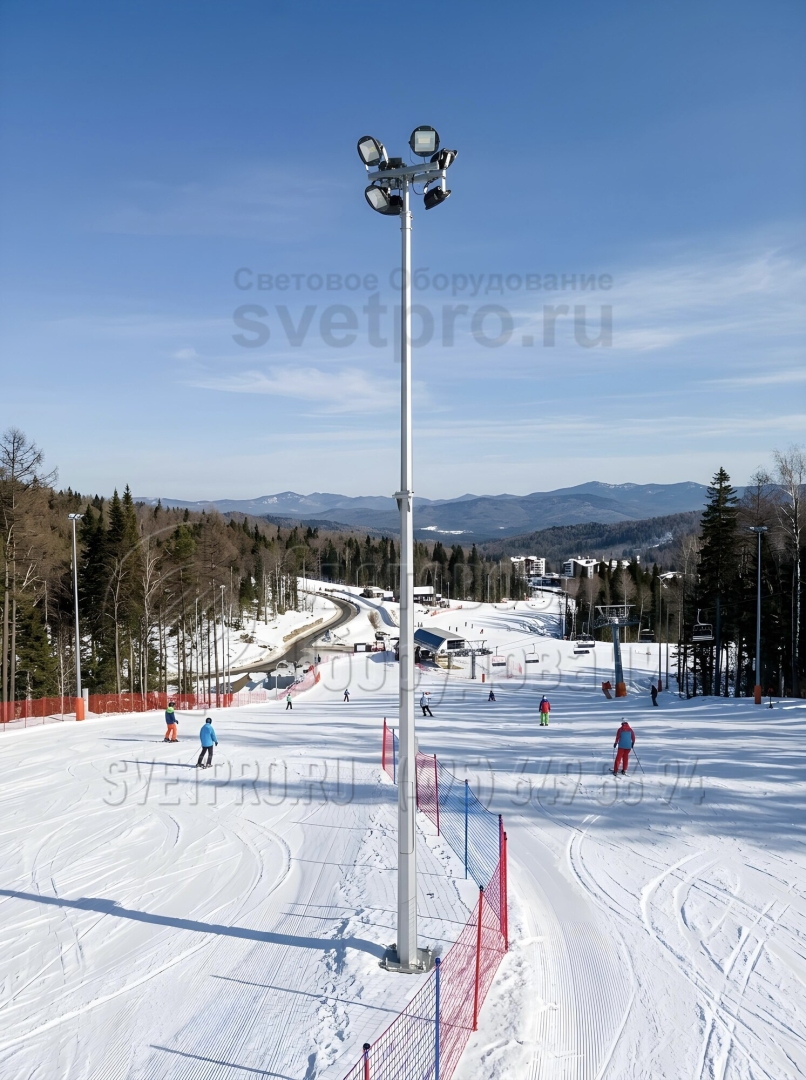

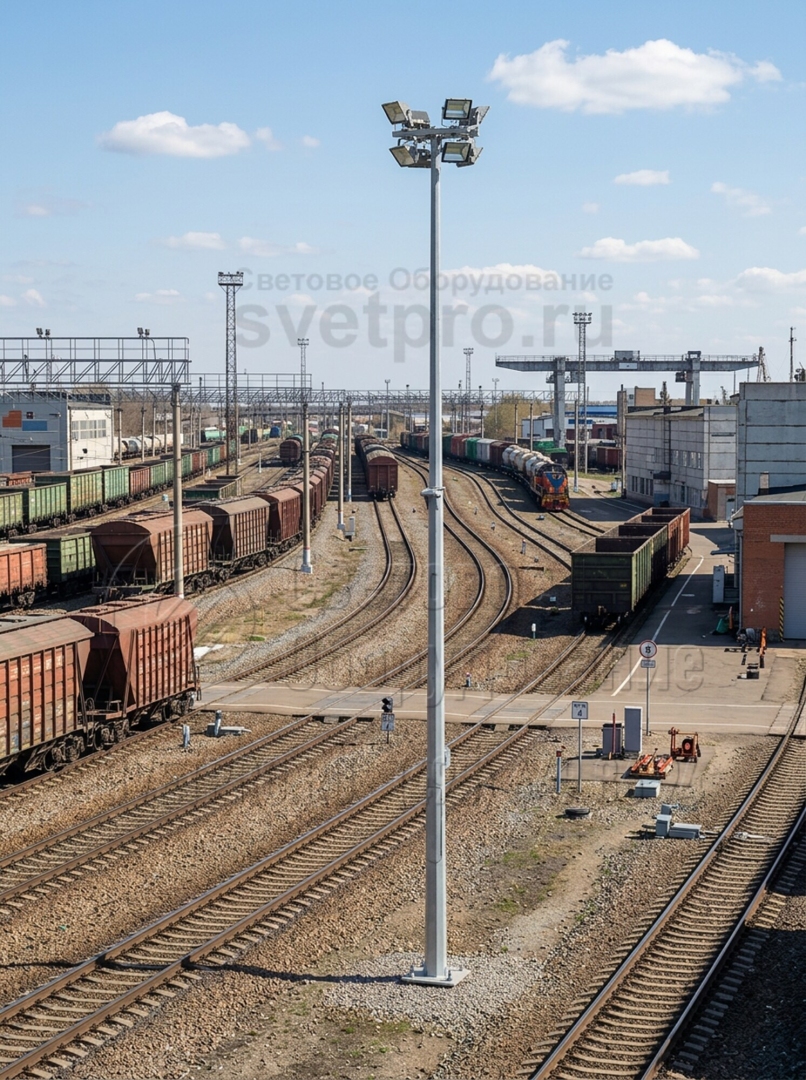

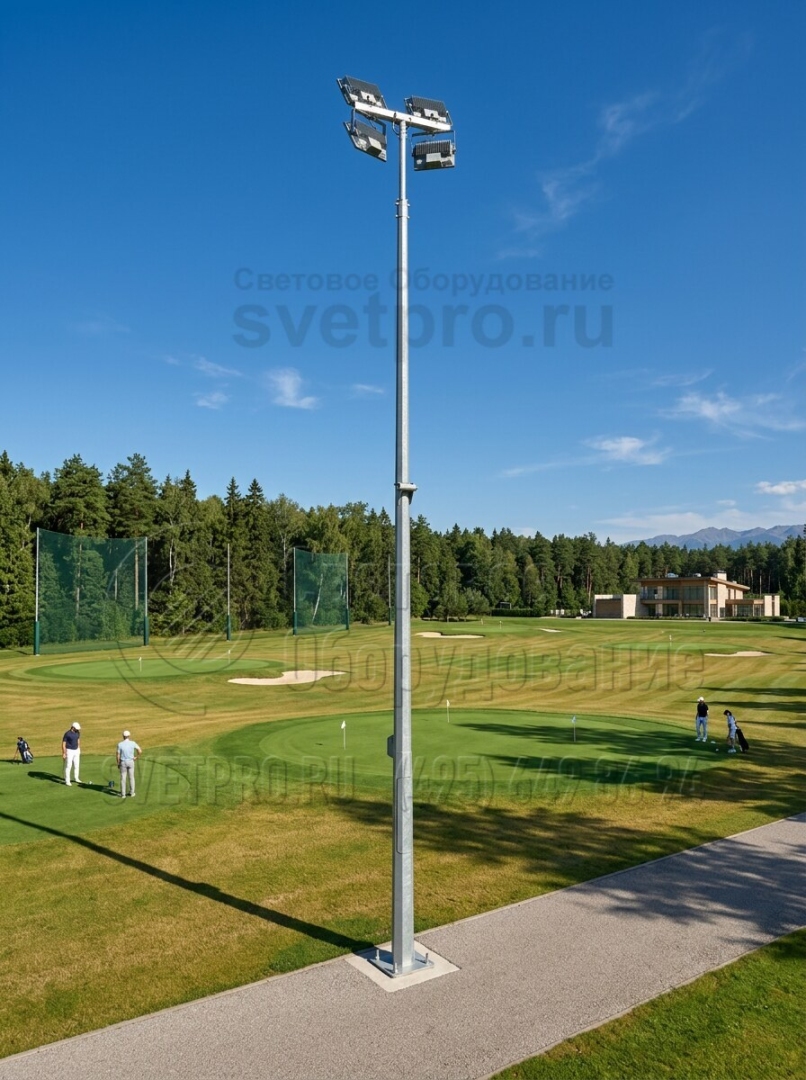

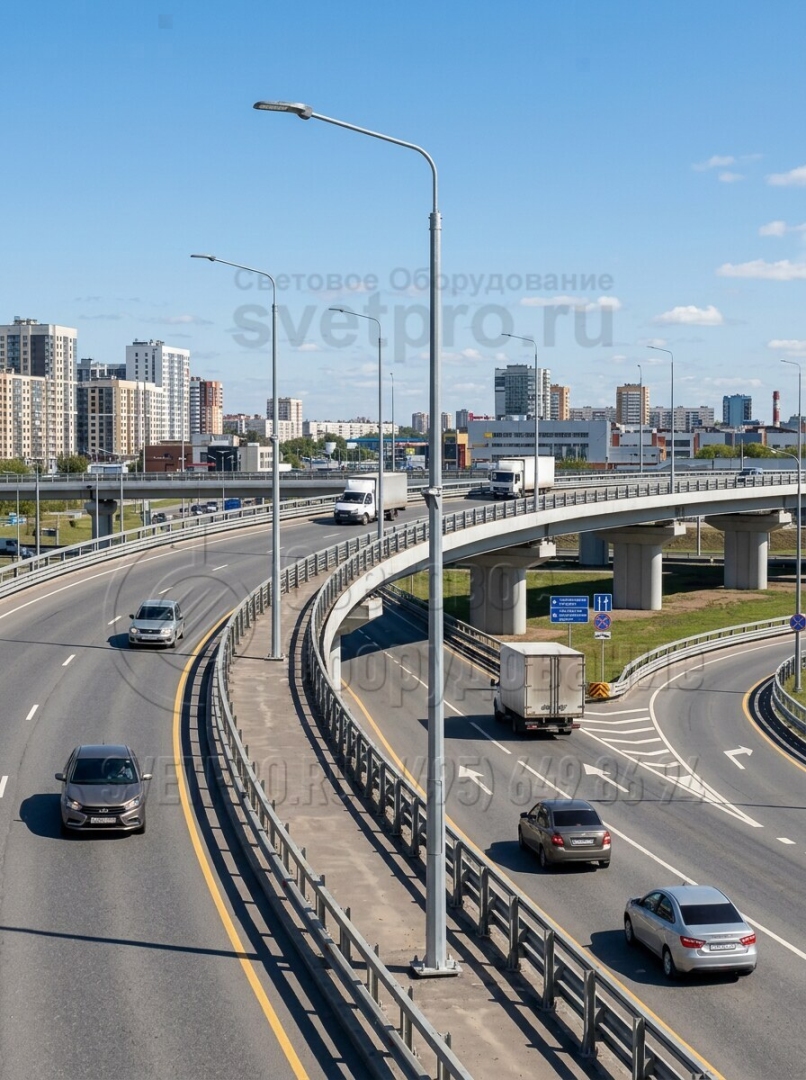

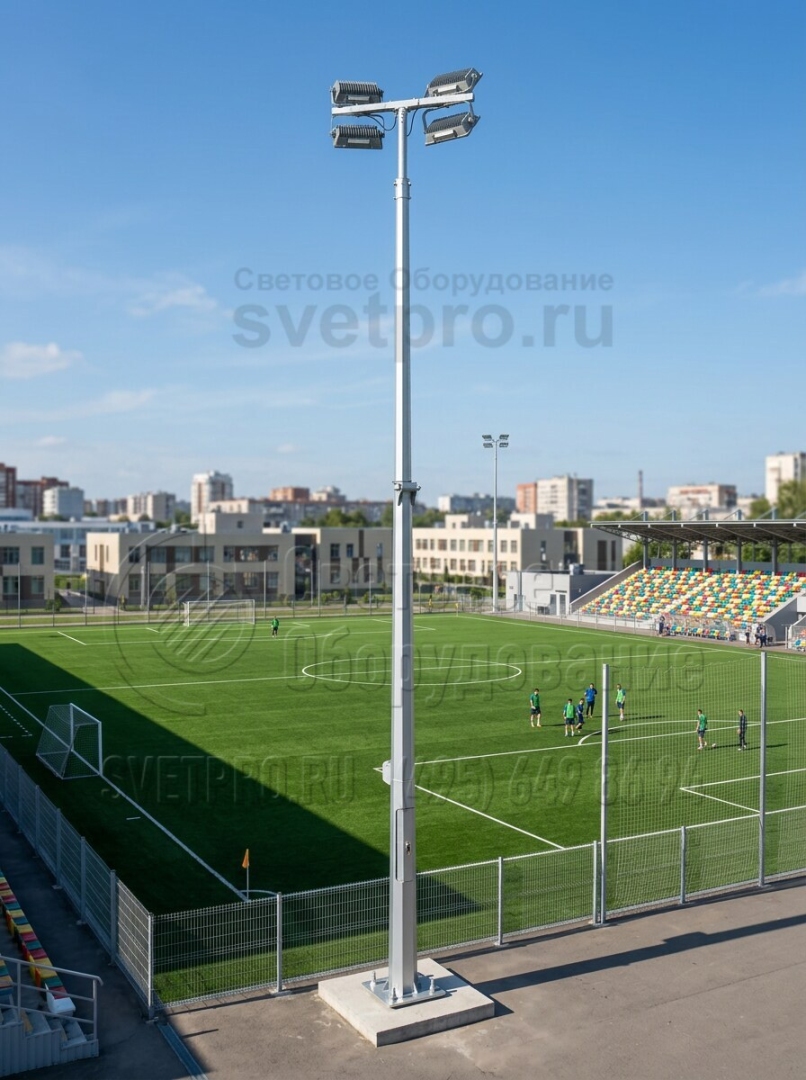

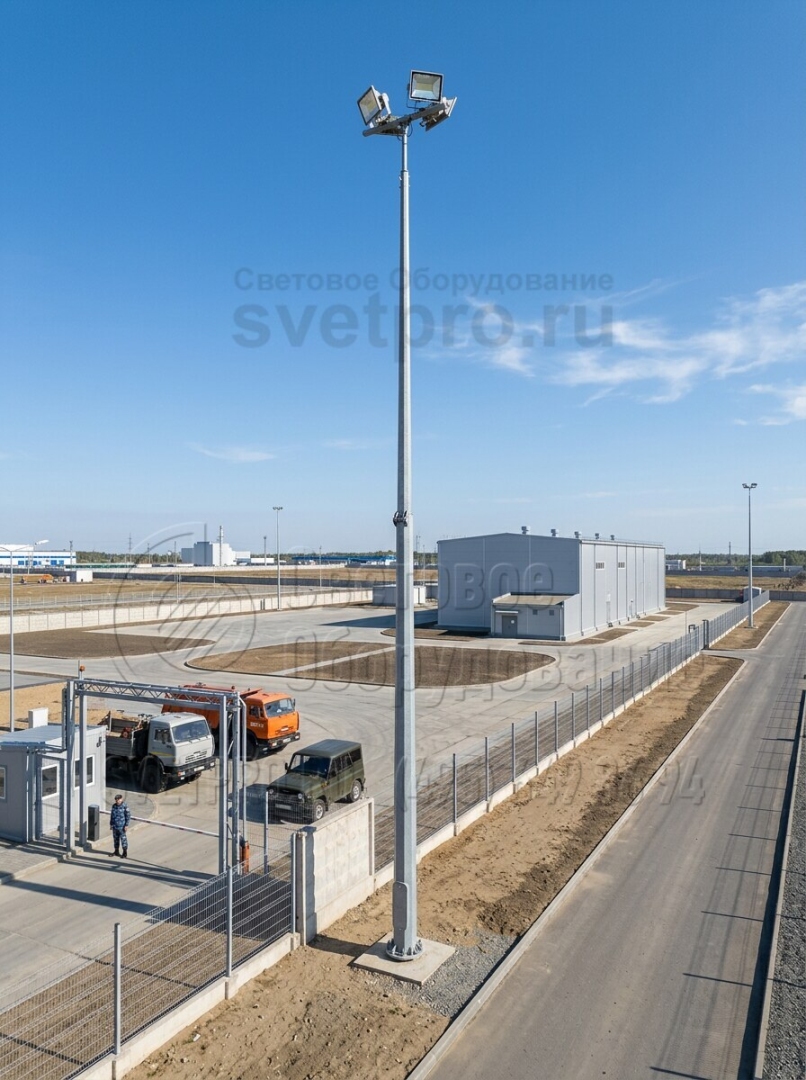

фото с объектов
