ОГСКС 1.8-10 Опоры граненые силовые контактной сети высота 10 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГСКС 1.8-10 |
Установка: | На фундамент путем присоединения к нему фланцевой части опоры или заглублением в грунт подземной части опоры |
Количество крепежный отверстий: | 8 |
Материал: | Листовая сталь |
Размер фланца: | 670-710 мм |
Нижний диаметр: | 466 мм |
Верхний диаметр: | 320 мм |
Вес: | 700-833 кг |
Высота: | 10 м |
Форма опоры: | Граненая |
Подвод кабеля: | Верх |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Наружный диаметр фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
ОГСКС | m, кг | H, м | d, мм | D, мм | A, мм | B, мм |
ОГСКС 1.8-10 (2,0) | 833 | 10 | 320 | 466 | 710 | 550 |
ОГСКС 1.8-10 | 700 | 10 | 320 | 466 | 670 | 550 |
ОПИСАНИЕ
Опора контактной сети ОГСКС 1.8-10 силового типа позволяет организовать полноценную работу городского электротранспорта путем подвеса питающего кабеля. Также она используется в организации внешнего освещения на автомагистралях и дорогах, применяется для подвеса СИП.
Граненая опора ОГСКС 1.8-10 – устойчивая металлическая конструкция, отличающаяся небольшим весом, что упрощает обслуживание изделия. Для изготовления столба применяется листовая сталь, сгибаемая на специальных станках. Готовое изделие получается путем сварки и образования одного продольного шва.
Организация уличного освещения с помощью ОГСКС 1.8-10 осуществляется посредством установки в верхней части опоры кронштейна с консольными светильниками. Дополнительная защита металла от коррозии обеспечивается посредством нанесения цинкового покрытия.
Установка силовой опоры осуществляется в закладной фундамент из бетона с помощью фланцевого соединения в нижней части столба. При необходимости ОГСКС 1.8-10 может изготавливаться прямостоечной для непосредственной установки в грунт.

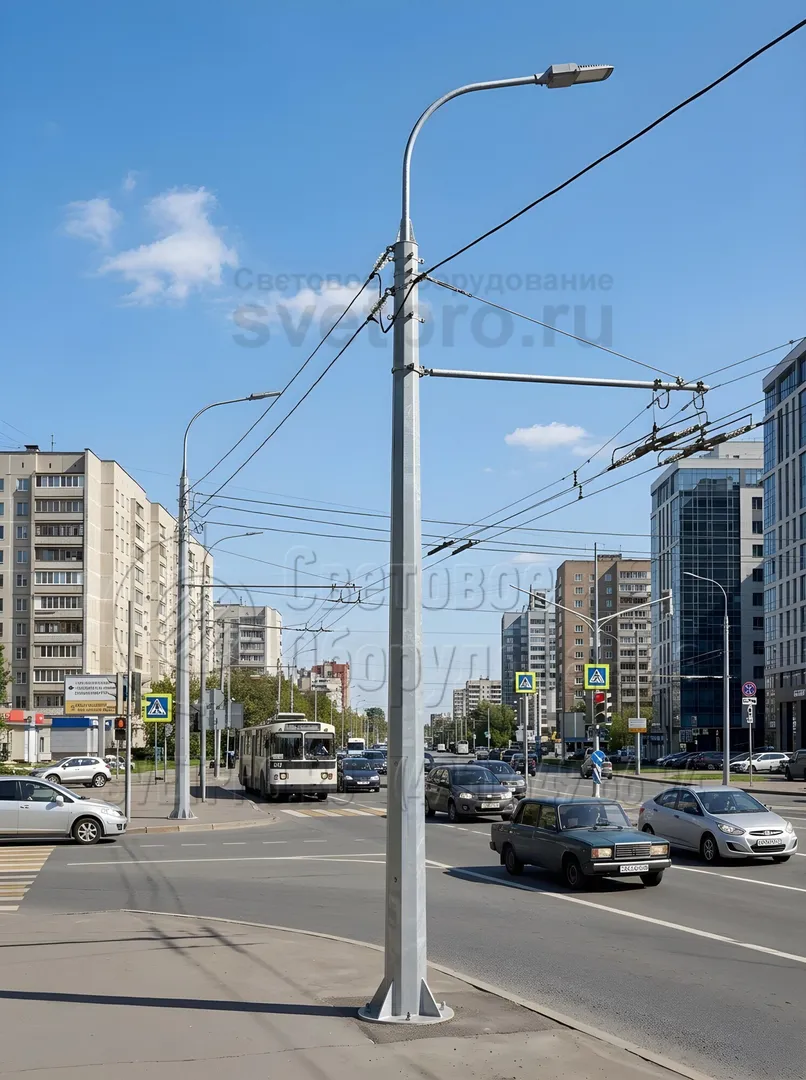

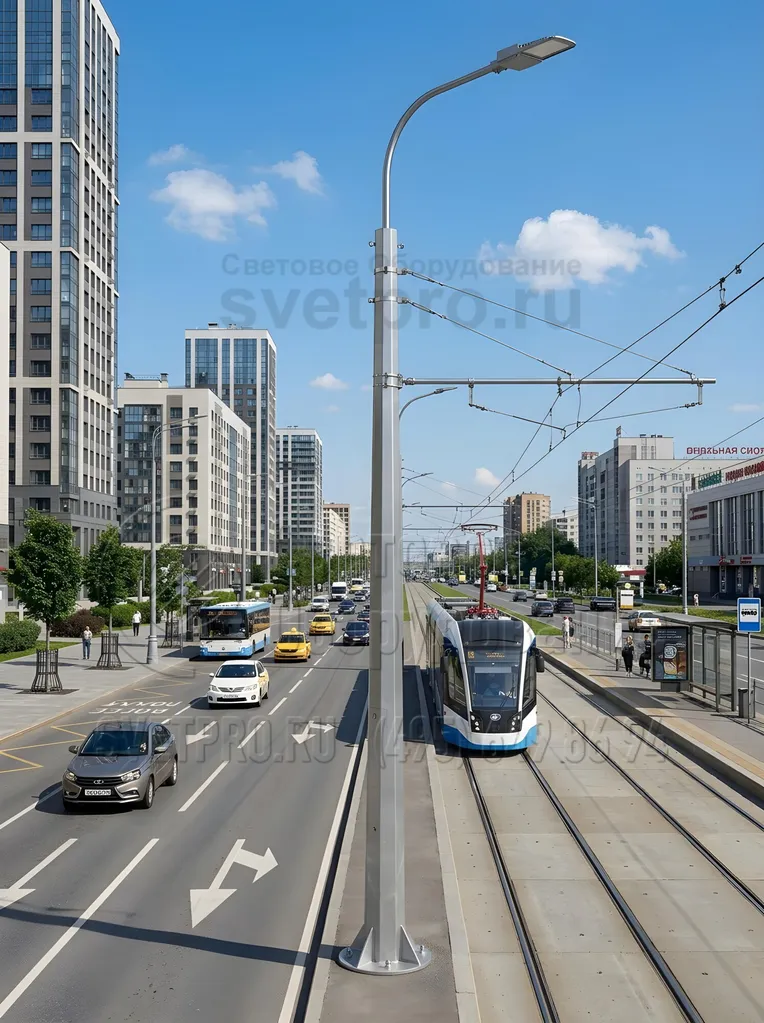

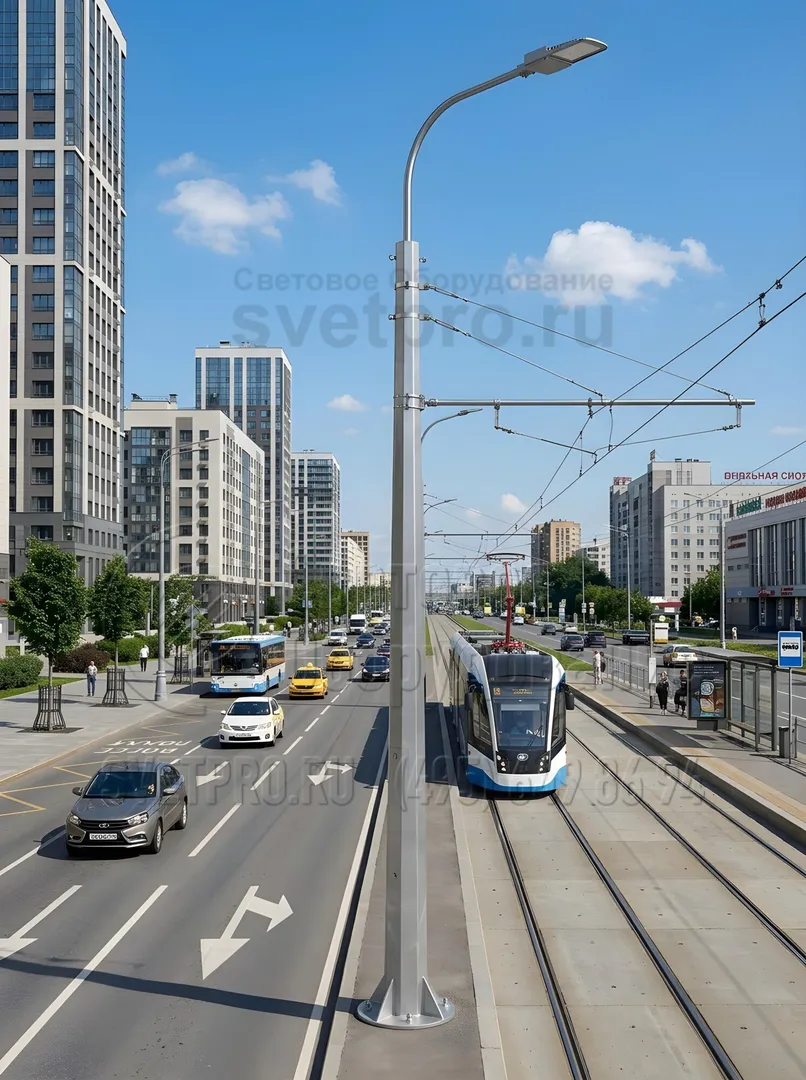

фото с объектов
