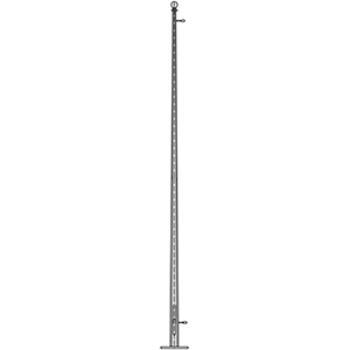

ОКККС 0.8-9 Опоры круглоконические силовые контактной сети высота 9 метров
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | ОКККС 0.8-9 |
Установка: | На фундамент путем присоединения к нему фланцевой части опоры или заглублением в грунт подземной части опоры |
Количество крепежный отверстий: | 8 |
Материал: | Листовая сталь |
Нижний диаметр: | 343 мм |
Верхний диаметр: | 230 мм |
Вес: | 487 кг |
Высота: | 9 м |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота | Вес | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Приведенная нагрузка | Приведенная высота приложения нагрузки |
---|---|---|---|---|---|---|---|
ОКККС | м | кг | мм | мм | мм | P | м |
ОКККС 0.8-9 | 9 | 487 | 230 | 343 | 580 | 0,8 | 9 |
ОПИСАНИЕ
Опора контактной сети с граненым коническим стволом ОКККС-0,8-9 представляет собой конструкцию, предназначенную для нагрузки в 800 кг на верхнюю часть. Общая высота корпуса от уровня земли до оголовка составляет 9 метров. Основное назначение опоры — подвеска проводов для подачи питания к городскому электротранспорту.
Корпус опоры имеет унифицированный оголовок, на который устанавливаются кронштейны со световыми приборами. Таким образом одна инженерная конструкция используется для решения сразу двух задач, что сокращает количество опор на улицах города.
Подводка силовых линий может производиться по воздуху. Такой вариант имеет следующие плюсы:
- Нет необходимости рыть котлованы. Подрядная организация, которая делает контактную сеть, может снизить затраты на строительство и увеличить рентабельность своей работы.
- Не нужно разрушать существующую инфраструктуру. При воздушной подводке благодаря отсутствию траншей не нужно разрушать газоны, тротуары, ограждения, МАФы.
- Силовую сеть легче обслуживать. Обнаружить обрыв можно визуально, после чего быстро поврежденный участок без выполнения земляных работ.
Хотите купить опоры контактной сети этой модели? Обращайтесь к нашим менеджерам. Мы изготовим для вас эти изделия в срок до 8 недель в строгом соответствии с проектом и действующими ГОСТ.
