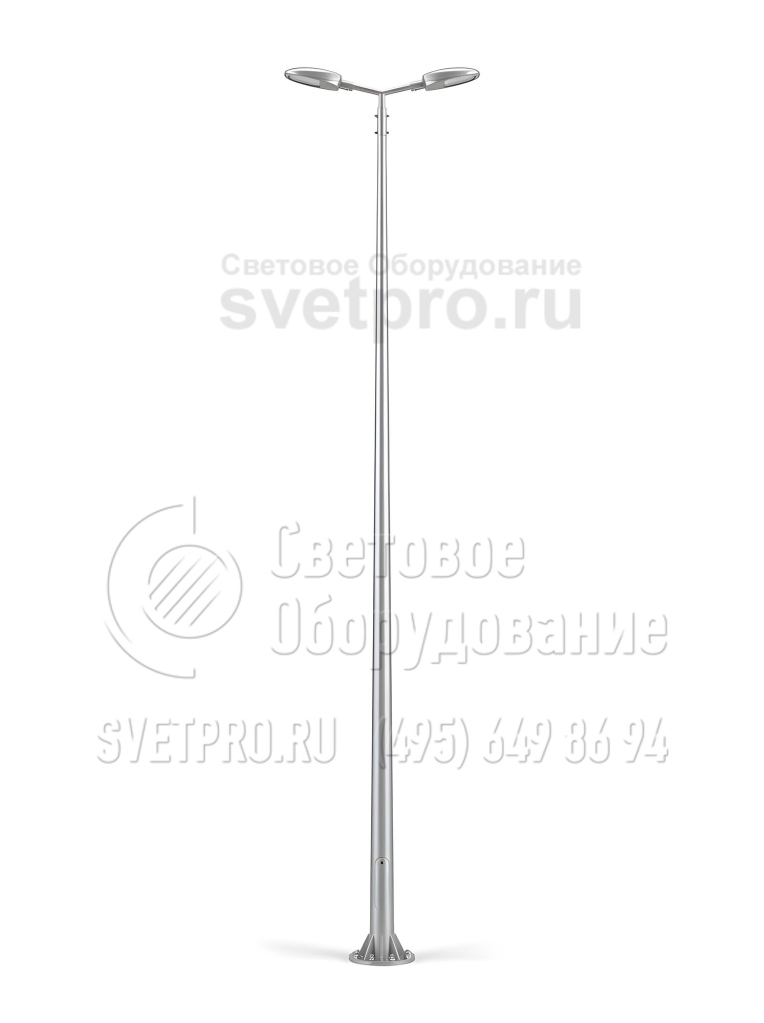

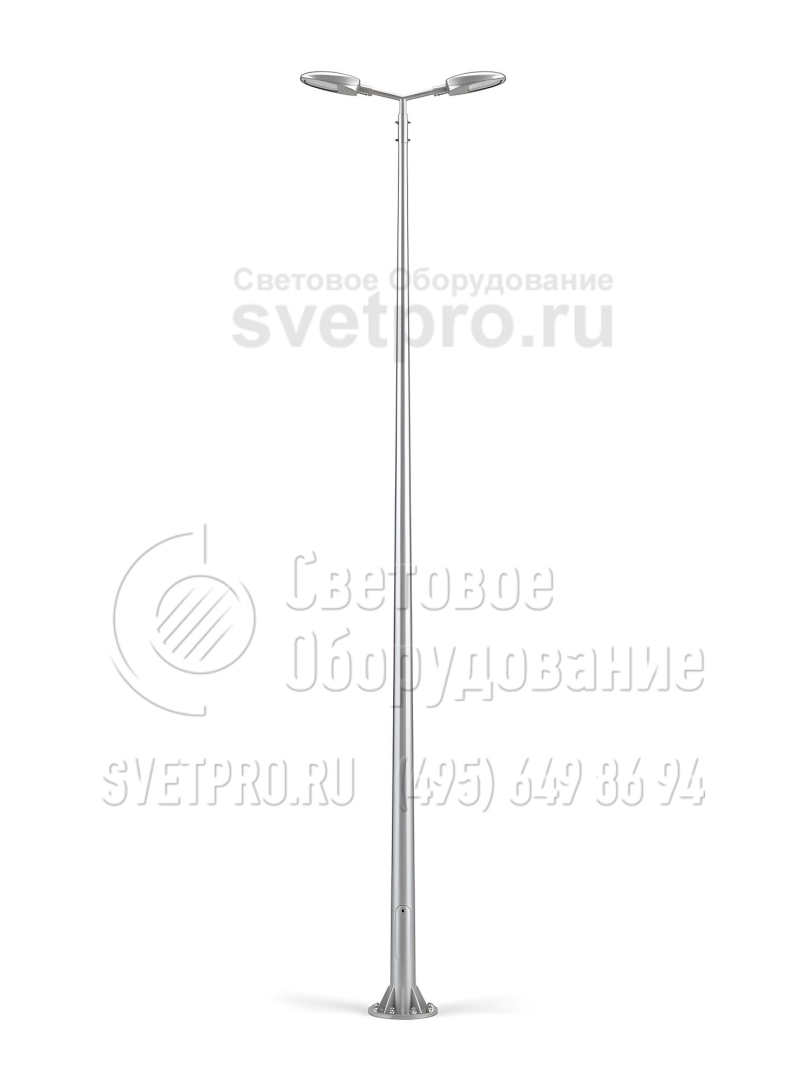

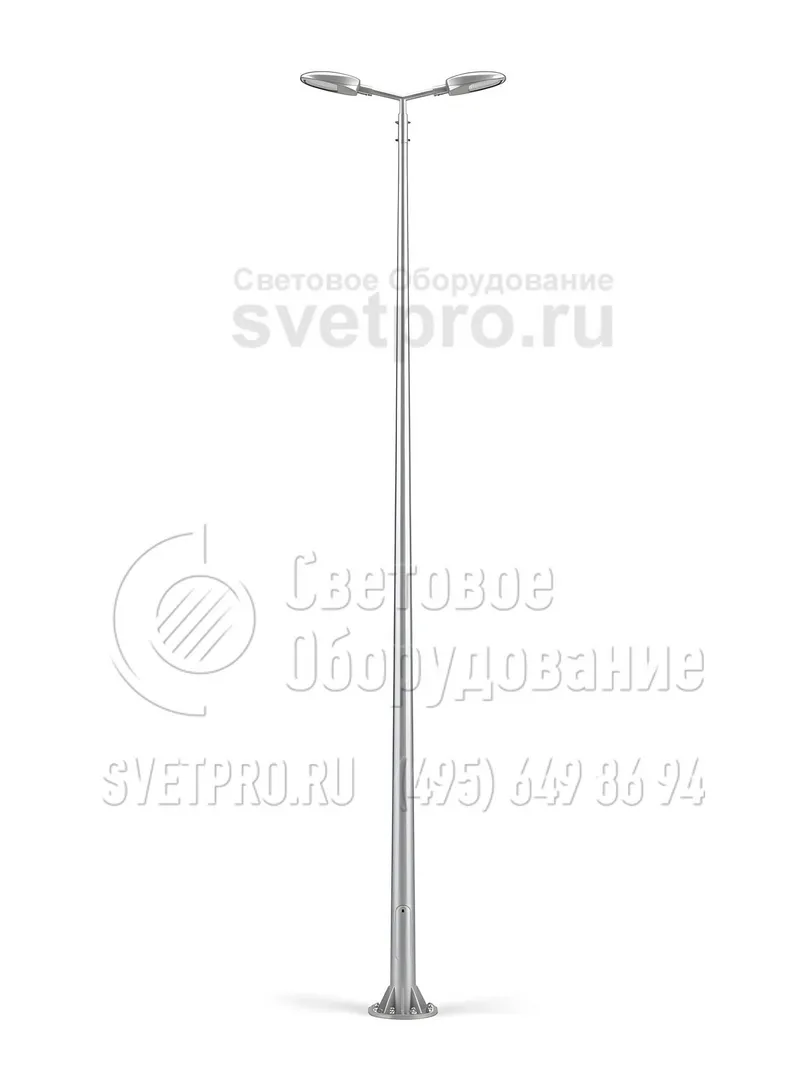

ОКККВ-7,5 Опоры круглоконические квартальные для воздушной подводки питания
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | ОКККВ-7,5 |
Материал: | Листовая сталь |
Размер фланца: | 370 мм |
Нижний диаметр: | 174 мм |
Верхний диаметр: | 76 мм |
Вес: | 98,9 кг |
Высота: | 7,5 м |
как выбрать опору?

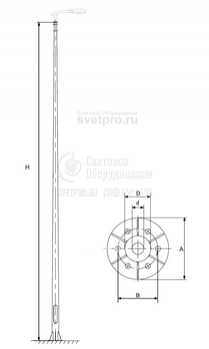

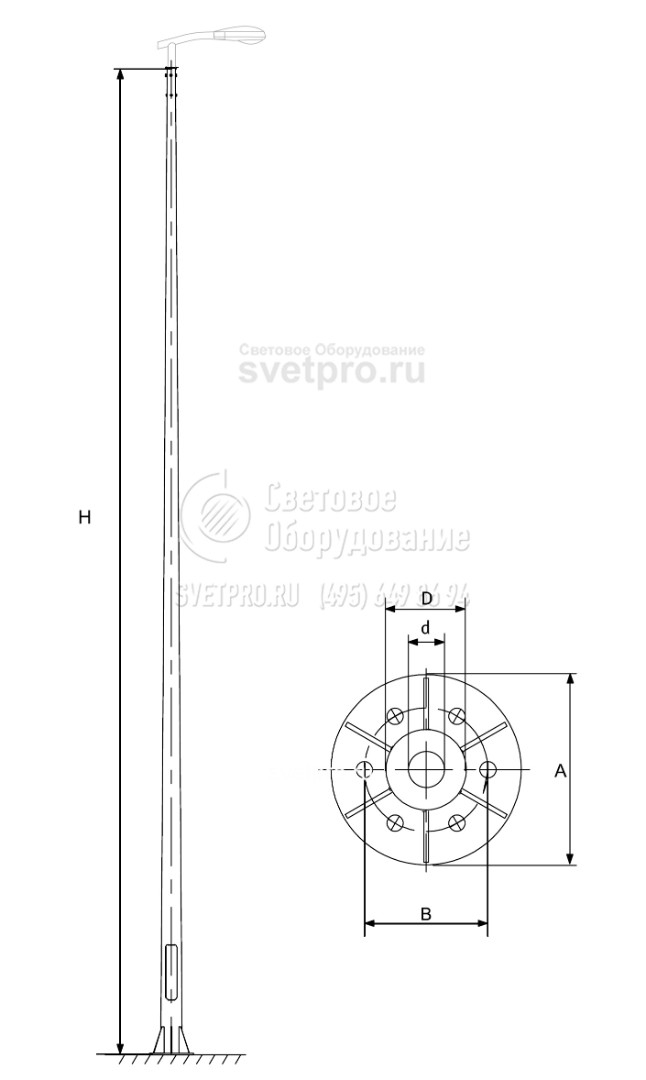

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Рекомендуемый тип ЗДФ | Вес |
---|---|---|---|---|---|---|
ОКККВ | H, м | d, мм | D, мм | A, мм | кг | |
ОКККВ-7,5 | 7,5 | 76 | 174 | 370 | ФМ-0,219 | 98,9 |
ОПИСАНИЕ

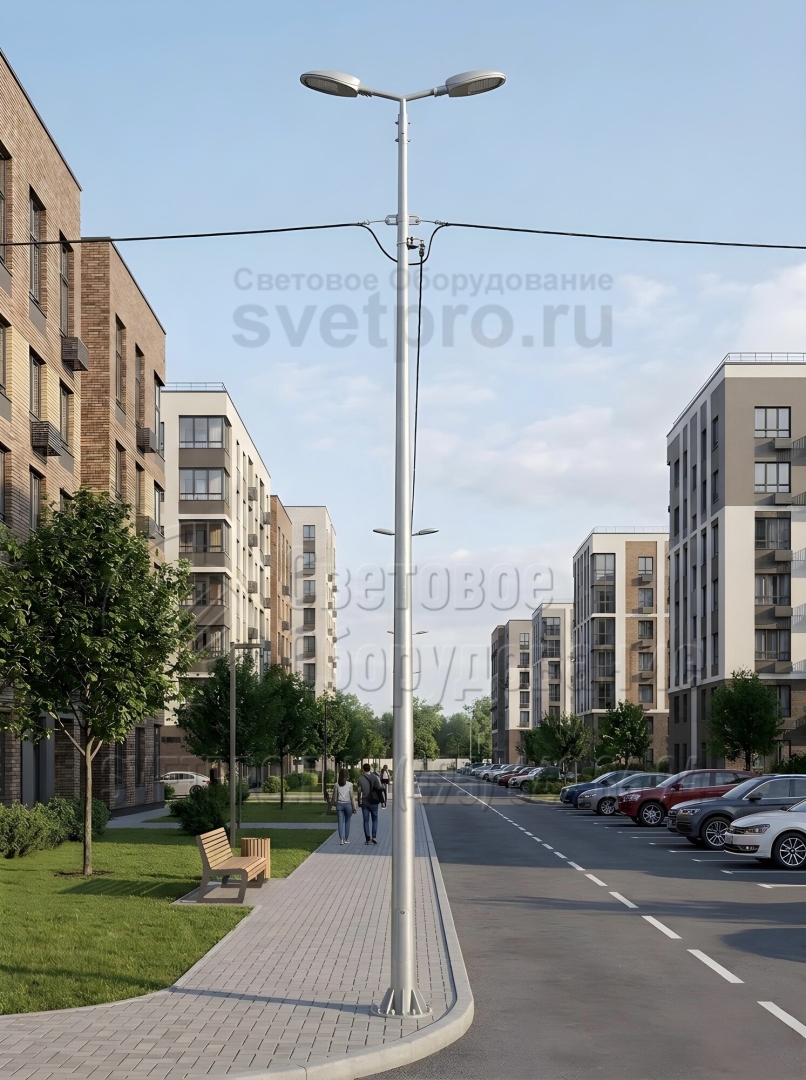

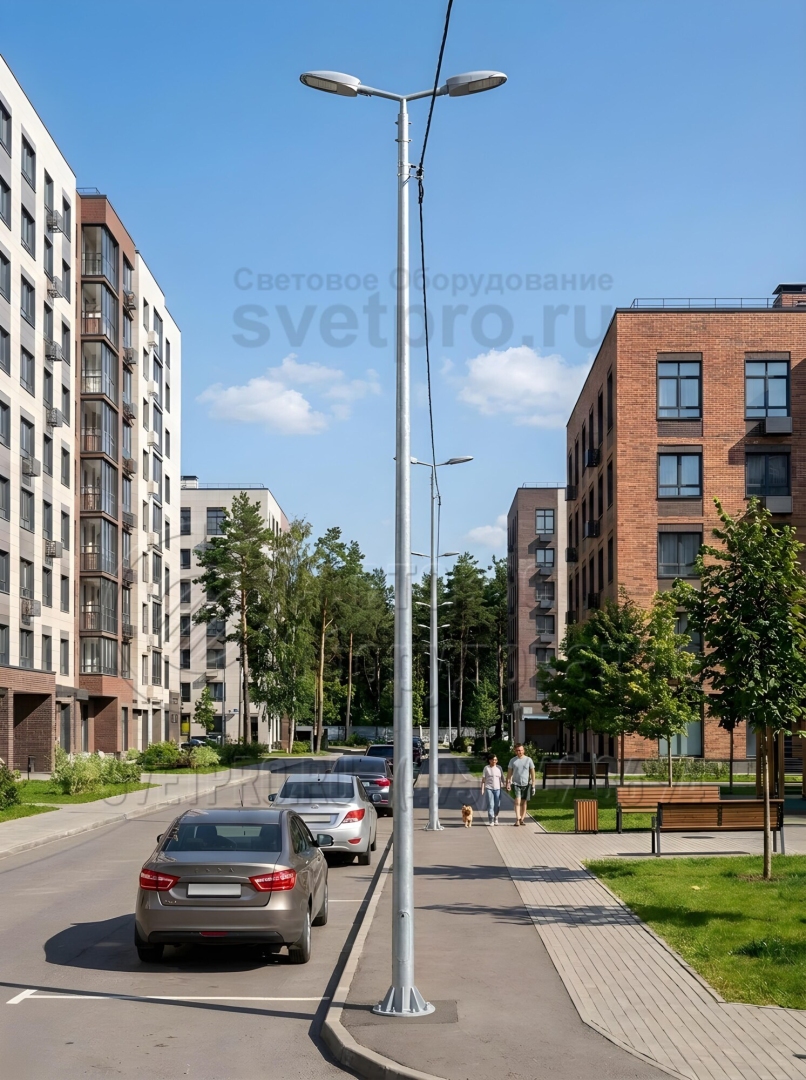

Опоры квартальные для систем наружного освещения — модель ОКККВ — имеют высоту 7,5 метра. Основная сфера их применения — установка световых приборов на улицах небольших населенных пунктов. В спальных районах городов, на тротуарах различной ширины. Доступная стоимость этих конструкций уменьшает затраты строительной компании на устройство инженерной сети.
Корпус опор рассматриваемого типа делается из листовой стали. Сырье поставляется на предприятие и режется на детали нужной формы с помощью станков плазменной резки. Управление режущей струей производится компьютером. Благодаря этому сокращается количество отходов производства и уменьшается себестоимость опоры. Минимальные допуски и отсутствие механической обработки среза упрощает технологию изготовления.
Несмотря на легкий вес и низкую стоимость, опора имеет высокую прочность. Она может выдержать не только собственный вес, но и нагрузку от подведенных по воздуху силовых линий. Их крепление производится на накладные кронштейны.
Установка квартальной опоры производится на круглую опорную площадку, которая дополнительно укреплена треугольными косынками. За счет этого повышается жесткость монтажного узла.
Наша компания специализируется на изготовлении стальных осветительных опор, в том числе моделей ОКККЗ. Для оформления заказа заполните форму на сайте или позвоните нашим менеджерам по телефону.
