ОСПК Опоры квартальные стеклопластиковые
Область применения: |
|
Назначение: |
|
Покрытие: | Гелькаут |
Артикул производителя: | ОСПК-Н |
Установка: | На опору |
Количество крепежный отверстий: | 4 |
Материал: | Полимер, армированный стекловолокном |
Нижний диаметр: | 128-180 мм |
Верхний диаметр: | 76 мм |
Вес: | 20,5-51,2 кг |
Высота: | 4-8 м |
Форма опоры: | Круглоконическая |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота (h, мм) | Вес (m, кг) | Верхний диаметр (d, мм) | Нижний диаметр (D, мм) |
---|---|---|---|---|
ОСПК – 4,0 | 4,0 | 20,5 | 76 | 128 |
ОСПК – 4,5 | 4,5 | 22,8 | 76 | 135 |
ОСПК – 5,0 | 5,0 | 25,1 | 76 | 141 |
ОСПК – 5,5 | 5,5 | 27,6 | 76 | 148 |
ОСПК – 6,0 | 6,0 | 33,6 | 76 | 154 |
ОСПК – 6,5 | 6,5 | 41,1 | 76 | 161 |
ОСПК – 7,0 | 7,0 | 44,3 | 76 | 167 |
ОСПК – 7,5 | 7,5 | 47,6 | 76 | 174 |
ОСПК – 8,0 | 8,0 | 51,2 | 76 | 180 |
Основные параметры закладных деталей для опор ОСПК
Наименование | Марка закладной ФМШ | Высота закладной (h1, м) | Диаметр трубы (D, мм) | Вес (m, кг) | А, мм | В, мм |
---|---|---|---|---|---|---|
ОСПК – 4,0 | ФМШ (П) – 1 | 1,5 | 108 | 28,9 | 230 | 170 |
ОСПК – 4,5 | ФМШ (П) – 1 | 1,5 | 108 | 28,9 | 230 | 170 |
ОСПК – 5,0 | ФМШ (П) – 1 | 1,5 | 108 | 28,9 | 230 | 170 |
ОСПК – 5,5 | ФМШ (П) – 1 | 1,5 | 108 | 28,9 | 230 | 170 |
ОСПК – 6,0 | ФМШ (П) – 1 | 1,5 | 108 | 28,9 | 230 | 170 |
ОСПК – 6,5 | ФМШ (П) – 2 | 1,5 | 133 | 32,1 | 280 | 228 |
ОСПК – 7,0 | ФМШ (П) – 2 | 1,5 | 133 | 32,1 | 280 | 228 |
ОСПК – 7,5 | ФМШ (П) – 2 | 1,5 | 133 | 32,1 | 280 | 228 |
ОСПК – 8,0 | ФМШ (П) – 2 | 1,5 | 133 | 32,1 | 280 | 228 |
ОПИСАНИЕ
Стеклопластиковые квартальные опоры – ОСПК, имеют ряд преимуществ по сравнению с опорами, изготовленными из других материалов. Они не проводят электричество, используемые при производстве материалы, экологически чистые, что, несомненно, важно, так как их установка производится в жилых кварталах, местах отдыха людей (бульвары, аллеи), пешеходные зоны. Опоры из стеклопластика эстетичны, имеют широкую цветовую гамму, устойчивы к коррозии. Их доставка на место установки не требует привлечения техники с высокой грузоподъемностью, а установка производится вручную. Светильники устанавливаются на опору, как с использованием кронштейна серии К 20, К 21, так и торцевым способом. Поверхность опор устойчива к механическим повреждениям.
Опоры ОСПК используются только для размещения светильников и не могут нести на себе воздушные линии электропитания и служить для подвеса СИП.
Изготовление опор требует наличия высокотехнологичного оборудования. Материалом при производстве методом центрифугирования служит полимер, армированный стекловолокном. Опоры имеют высоту 4,0; 4,5 ... 8,0 метров. Вес опор от 20,5 кг до 51,2 кг. Верхний диаметр одинаков для всех опор данного типа – 76 мм, нижний зависит от высоты, но не более 180 мм. Опоры устанавливаются на закладную деталь марки ФМШ. Размер закладной детали зависит от параметров опоры.
УСТРОЙСТВО
Изготавливается из стекловолокна и колерованной полиэфирной смолы методом центрифугирования на высокотехнологичном оборудовании.
Материал: полимер, армированный стекловолокном.
Опоры ОСПК не предназначены для воздушной подводки электропитания и подвеса СИП.
УСТРОЙСТВО
Изготавливается из стекловолокна и колерованной полиэфирной смолы методом центрифугирования на высокотехнологичном оборудовании.
Материал: полимер, армированный стекловолокном.
Опоры ОСПК не предназначены для воздушной подводки электропитания и подвеса СИП.
ПОКРЫТИЕ
Гелькаут.
ПРЕИМУЩЕСТВА
- Высокие прочностные характеристики.
- Устойчивость к температурным перегрузкам.
- Современный эстетичный внешний вид.

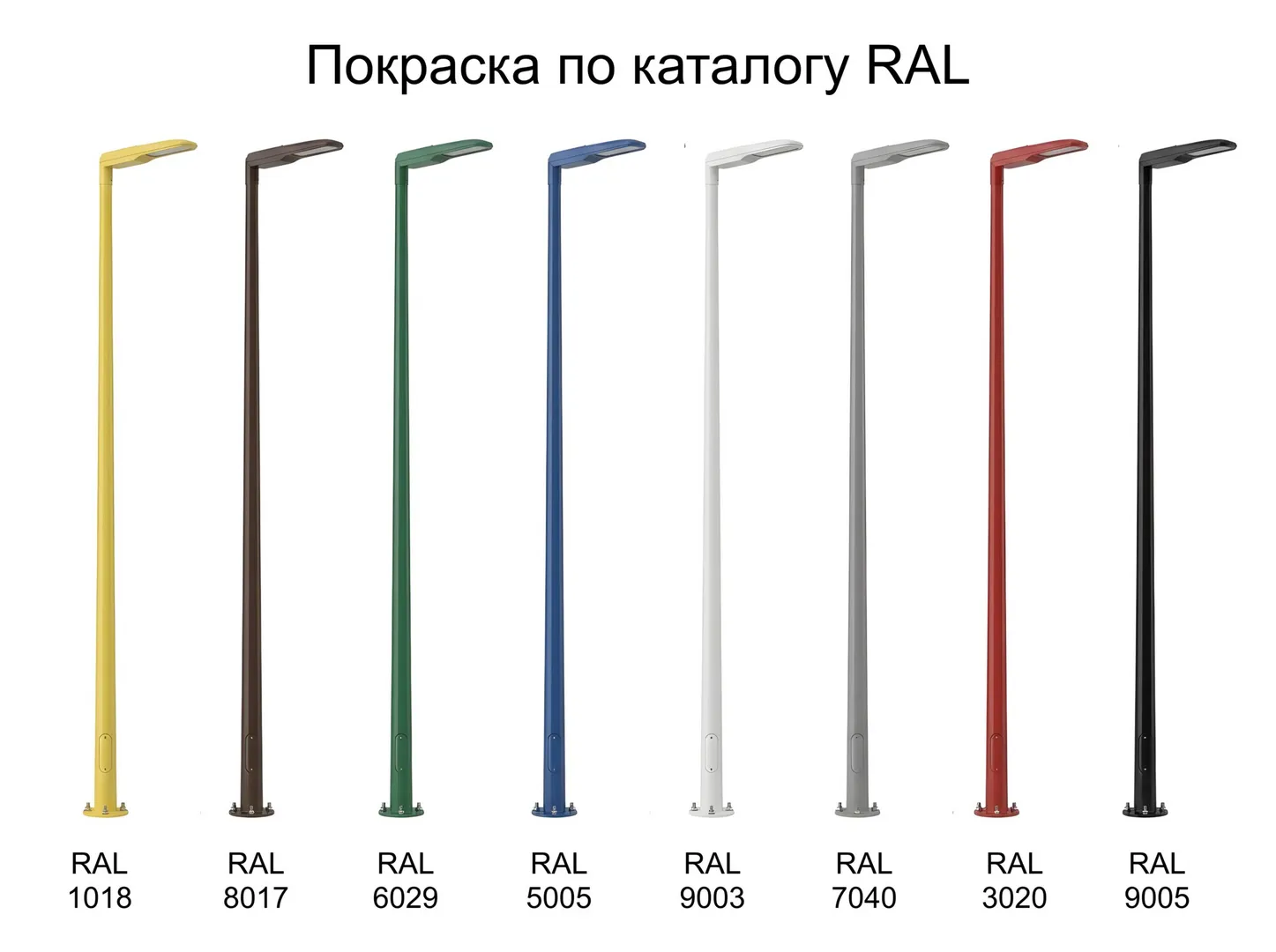

- Широкая цветовая гамма.
- Изделие окрашено в массе материала, что обеспечивает высокую прочность покрытия и устойчивость к механическим повреждениям.
- Материал опоры устойчив к коррозии, атмосферному воздействию, соли и кислотам.
- Опора изготавливается из экологически чистых материалов.
- Небольшой вес опоры позволяет произвести монтаж без применения спецтехники и сократить расходы на транспортировку и установку.
- Не проводят электричество.
- Срок службы не менее 30 лет.
- Светильник можно установить на опору как без помощи кронштейна, торцевым способом, так и с применением кронштейнов серий К 20, К 21.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

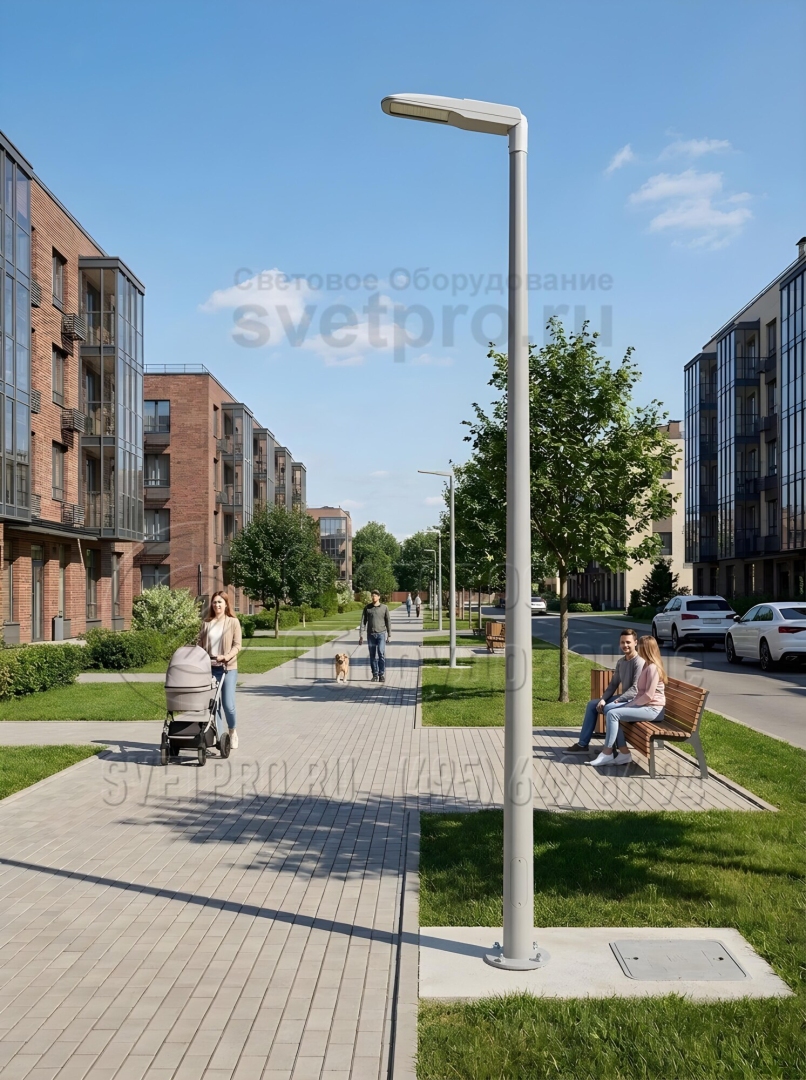

фото с объектов
