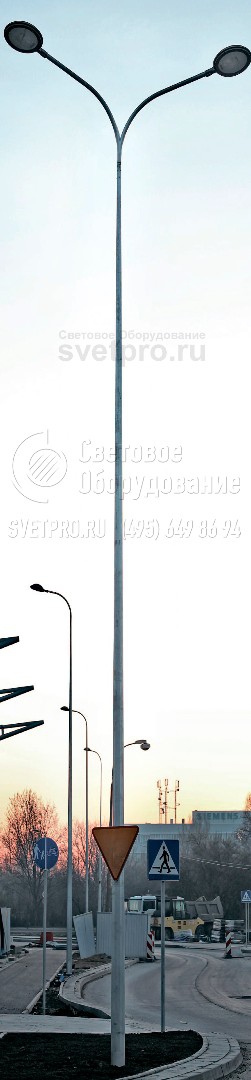

Astra PD - 7 Стальная осветительная опора круглая с двойным кронштейном с круглым сечением высота 7 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Astra PD - 7 |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Вес: | 15 кг |
| Высота: | 7 м |
Производитель «Опоры: Valmont», Польша
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

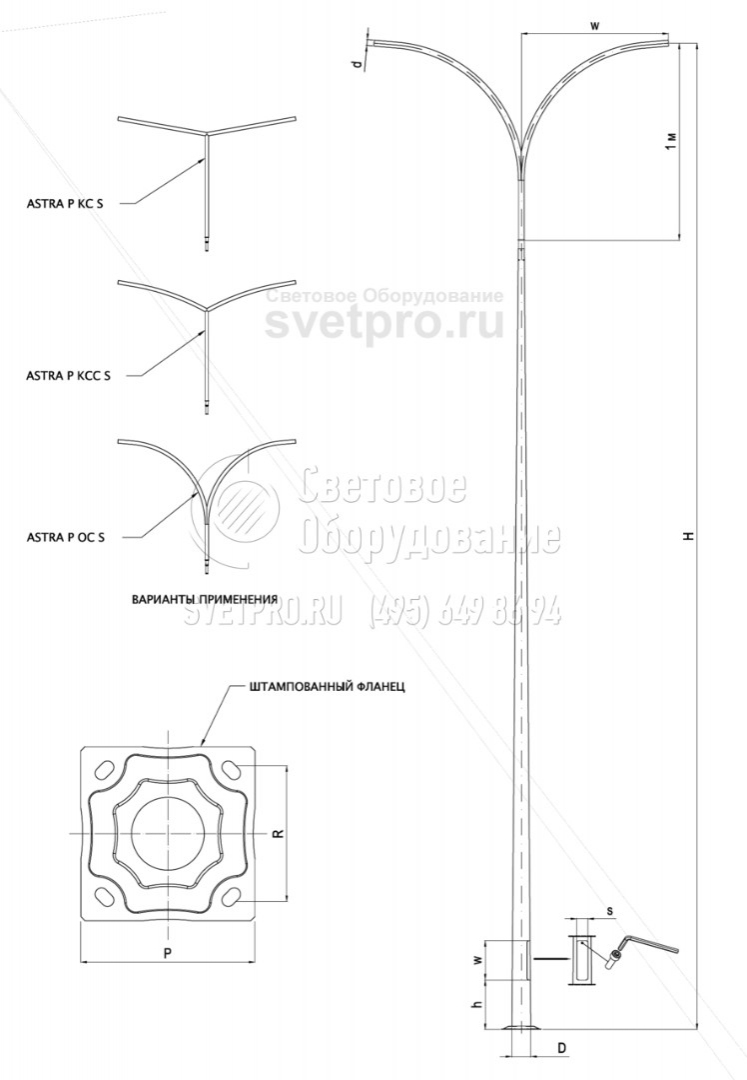

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Astra PD
| Тип опоры | Высота подвеса прожек-тора H, м | Вылет подвеса прожек-тора w, м | Диаметр крон-штейна d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и рас-стояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фунда-мента, см | Длина вкапы-ваемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Astra PD - 7 | 7 | 1,5 | 60 | 144 | 400 | 110 | 500 | 412/300 | М24 | 72 | 100/43 | 1000 |
Стандартная высота кронштейна 1 м
Несущая способность опор Astra PD
| Высота подвеса прожектора H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 7 | 15* | 0,38 | 0,24 | 0,14 | 0,07 | - | 782 | 163 |
* Максимальный вес одного светильника
Размещение люка по отношению к кронштейну: фронтальное или тыловое
ОПИСАНИЕ
Несиловая стальная осветительная опора Astra PD, изготовителем которой является компания VALMONT (Польша), имеет круглоконическую форму и комплектуется двухрожковым кронштейном, благодаря чему именуется колонной. Антикоррозийное покрытие выполнено методом горячего цинкования. Декоративная окраска производится дополнительно, цвет выбирается из палитры каталога RAL или AKSO.
Высота опоры от 7 до 12 метров. Верхний диаметр составляет 60 мм, нижний, в зависимости от высоты опоры – 144-214 мм. Верхний диаметр опоры соответствует установочным параметрам кронштейнов (оголовников) КС, КСС, ОС с круглым сечением. На опоре Astra PD устанавливаются двухрожковые кронштейны указанных типов. Стандартная высота кронштейна – 1,0 м, вылет по горизонтали – 1,5 м. Вес каждого из устанавливаемых светильников, не должен превышать 15 кг. Площадь светильника зависит от ветровой зоны применения. В I, II, III зонах применяются опоры всех производимых высот, а в IV –ой только 7, 8, 9 – метровые.
