Centaure PD Стальная осветительная опора восьмигранная с двойным кронштейном с восьмигранным сечением
Область применения: |
|
Назначение: |
|
Покрытие: | Порошковая или гидродинамическая краска |
Артикул производителя: | Centaure PD |
Установка: | Вкапыванием или на фундамент с закладной металлической деталью. |
Количество крепежный отверстий: | 4 |
Материал: | Оцинкованная сталь |
Нагрузка на опору: | 166-227 кг |
Нижний диаметр: | 191 мм |
Верхний диаметр: | 60 мм |
Вес: | 15 кг |
Высота: | 8-12 м |
Производитель «Опоры: Valmont», Польша
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Centaure PD
Тип опоры | Высота подвеса прожек-тора H, м | Вылет подвеса прожек-тора w, м | Диаметр крон-штейна d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Рас-стояние люка от земли h, мм | Фланец и рас-стояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фунда-мента, см | Длина вкапы-ваемой части h, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Centaure PD - 8 | 8 | 1,5 | 60 | 191 | 400 | 110 | 500 | 420/300 | М24 | 166 | 100/43 | 1200 |
Centaure PD - 9 | 9 | 1,5 | 60 | 191 | 400 | 110 | 500 | 420/300 | М24 | 178 | 120/43 | 1200 |
Centaure PD - 10 | 10 | 1,5 | 60 | 191 | 400 | 110 | 500 | 420/300 | М24 | 191 | 120/43 | 1500 |
Centaure PD - 11 | 11 | 1,5 | 60 | 191 | 400 | 110 | 500 | 420/300 | М24 | 205 | 150/43 | 1500 |
Centaure PD - 12 | 12 | 1,5 | 60 | 191 | 400 | 110 | 500 | 420/300 | М24 | 219 | 150/43 | 1700 |
Centaure PD - 8 | 8 | 2 | 60 | 191 | 400 | 110 | 500 | 420/300 | М24 | 176 | 100/43 | 1200 |
Centaure PD - 9 | 9 | 2 | 60 | 191 | 400 | 110 | 500 | 420/300 | М24 | 188 | 120/43 | 1200 |
Centaure PD - 10 | 10 | 2 | 60 | 191 | 400 | 110 | 500 | 420/300 | М24 | 199 | 120/43 | 1500 |
Centaure PD - 11 | 11 | 2 | 60 | 191 | 400 | 110 | 500 | 420/300 | М24 | 214 | 150/43 | 1500 |
Centaure PD - 12 | 12 | 2 | 60 | 191 | 400 | 110 | 500 | 420/300 | М24 | 227 | 150/43 | 1700 |
Несущая способность опор Centaure PD
Высота подвеса прожектора H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
---|---|---|---|---|---|---|---|---|
Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
8 | 15* | 1,35 | 0,94 | 0,66 | 0,44 | 0,28 | 2173 | 399 |
9 | 15* | 1,03 | 0,69 | 0,45 | 0,28 | 0,13 | 2172 | 386 |
10 | 15* | 0,77 | 0,48 | 0,29 | 0,14 | - | 2166 | 386 |
11 | 15* | 0,56 | 0,32 | 0,15 | - | - | 2159 | 348 |
12 | 15* | 0,39 | 0,18 | 0,03 | - | - | 2152 | 312 |
8 | 15* | 1,27 | 0,87 | 0,59 | 0,38 | 0,21 | 2170 | 400 |
9 | 15* | 0,99 | 0,65 | 0,41 | 0,23 | 0,09 | 2229 | 399 |
10 | 15* | 0,64 | 0,38 | 0,19 | - | - | 2056 | 341 |
11 | 15* | 0,50 | 0,26 | 0,09 | - | - | 2165 | 316 |
12 | 15* | 0,33 | 0,12 | - | - | - | 2148 | 287 |
* Максимальный вес одного светильника
Размещение люка по отношению к кронштейну: фронтальное или тыловое
ОПИСАНИЕ
Несиловая восьмигранная опора Centaure PD производителя VALMONT (Польша) комплектуется двухрожковым консольным оголовником и потому именуется осветительной колонной. Centaure PD изготовлена из стального листа. Технологический процесс производства, построенный на инженерных разработках специалистов компании, состоит из нарезки трапеций, изгиба листа и прессования граней, плазменной сварки кромок, просверливании установочных отверстий, вырезания лючка, присоединения двойным сварным швом фланца (для установки опор на фундамент) и горячего цинкования поверхности. Цинковое покрытие защищает от коррозии и улучшает качество поверхности опоры. После обработки она гладкая, без шероховатостей. Поверхность опор, при необходимости, окрашивается.
Параметры опоры Centaure PD: высота – 8-12 метров, диаметры оснований 60 мм (верхнее) и 191 мм (нижнее), размер лючка 400х110 мм, высота его от уровня земли – 500 мм. Размер фланца, выполненного в форме плоского квадрата с отверстиями, 420/300 мм, где 300 – расстояние между отверстиями.
Благодаря конструкции, опора имеет небольшой вес, что упрощает доставку и установку. Наличие полого ствола, обеспечивает подвод питающего кабеля внутри опоры. Обслуживание вводных щитков, автоматов, расположенных в корпусе опоры, производится через лючок. Для установки светильников, вес которых не должен превышать 15 кг, применяется двухрожковый кронштейн с восьмигранным сечением. Горизонтальный вылет кронштейна составляет 1,5 или 2,0 м. Установка опоры Centaure PD производится вкапыванием или на фундамент с закладной металлической деталью. Тип фундамента F100(120; 150)V43, то есть, высота составляет 100 (120 или 150) см, ширина и длина – по 43 см.
Легкая и изящная опора применяется для установки светильников при освещении дорог, улиц, площадей, парков, жилых районов, АЗС. Она также подходит для размещения камер видеонаблюдения, датчиков движения, громкоговорителей.
МАТЕРИАЛ
Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)
ПОВЕРХНОСТЬ
Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO
Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)
Район | Характерное давление ветра | Характерная скорость ветра |
---|---|---|
ЗОНА Ia* | qk=170Па | Vk=16,7 м/с |
Зона I | qk=230Па | Vk=19,4 м/с |
ЗОНА II | qk=300Па | Vk=22,2 м/с |
ЗОНА III | qk=380Па | Vk=25,0 м/с |
ЗОНА IV | qk=480Па | Vk=28,1 м/с |
ЗОНА V | qk=600Па | Vk=31,4 м/с |
ЗОНА VI* | qk=730Па | Vk=34,6 м/с |
ЗОНА VII* | qk=850Па | Vk=37,3 м/с |
* Не включено в таблицу с результатами расчетов нагрузки
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL

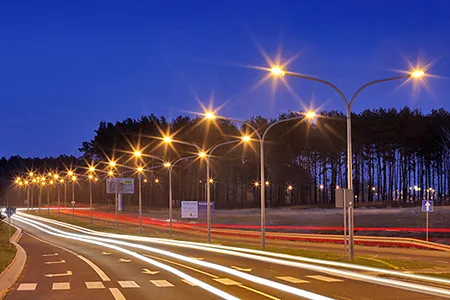

фото с объектов
