Hinge - 7 Опоры складывающиеся высота 7 метров
Область применения: |
|
Назначение: |
|
Покрытие: | Порошковая или гидродинамическая краска |
Артикул производителя: | Hinge - 7 |
Установка: | Вкапыванием (заглубление на 1,0-1,7 м) или на фундамент с закладной деталью. |
Количество крепежный отверстий: | 4 |
Материал: | Оцинкованная сталь |
Высота: | 7 м |
Производитель «Опоры: Valmont», Польша
как выбрать опору?

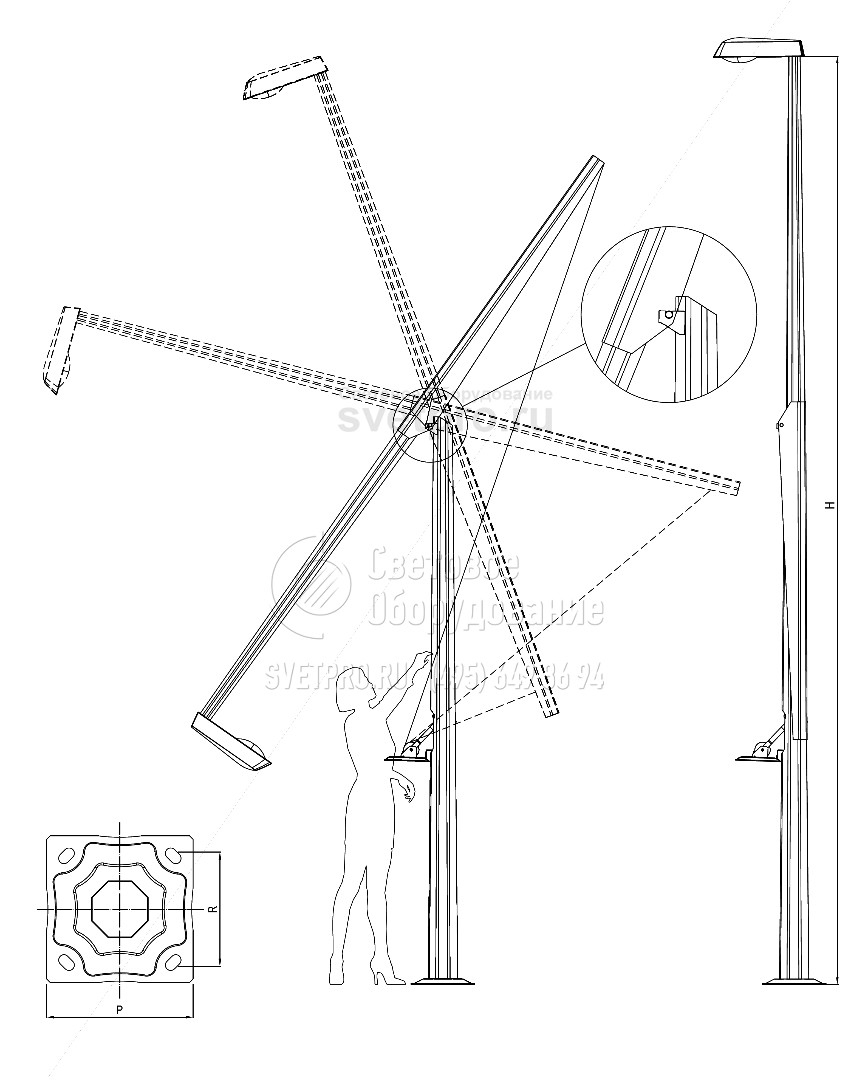

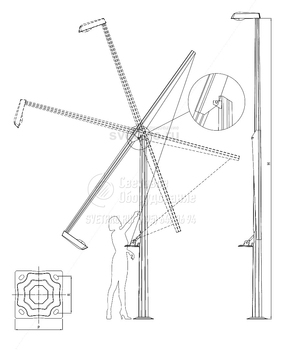

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Hinge
Тип опоры | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Размеры фундамента, см | Длина вкапываемой части h, мм |
---|---|---|---|---|---|---|---|---|---|---|
Hinge - 7 | 7 | 60/76/90 | 140/160/195/210 | 400 | 110/130 | 500 | 412/300 | M24 | 120/43; 150/43 |
1000 |
ОПИСАНИЕ
Существует ряд объектов, для обеспечения освещения которых, необходимо использовать специальные опоры. К таким территориям относятся: железнодорожные перроны, огражденные открытые территории с дорогостоящим покрытием (корты, площадки для гольфа и т.д.), обрывы, горнолыжные и иные склоны, парки, садовые участки. Применение на данных территориях специального транспорта для обслуживания осветительных приборов невозможно или затруднено.
Складывающаяся опора Hinge - специальная версия восьмигранных несиловых опор. Высота опоры составляет от 6 до 12 метров, Диаметр верхнего основания – 60, 76, 90 мм, нижнее основание – 140; 160; 195 и 210 мм. Количество и вес ОП влияет на подбор противовеса, поэтому данный тип опор изготавливается практически всегда в индивидуальном порядке. Расчет выполняется с использованием специализированного программного обеспечения. При правильном выборе местоположения шарнирного узла и массы фартука (противовеса), процесс опускания и подъема подвижной части опоры с осветительными приборами, производится без особых усилий одним электромонтером.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL

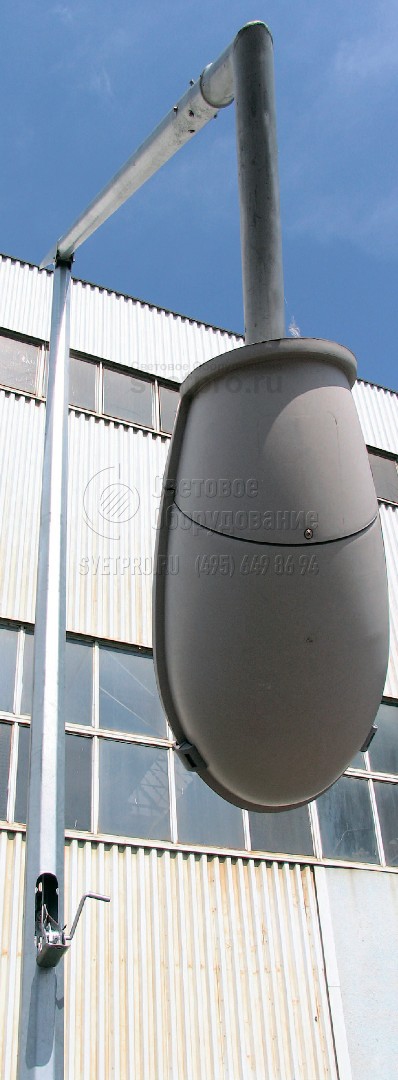

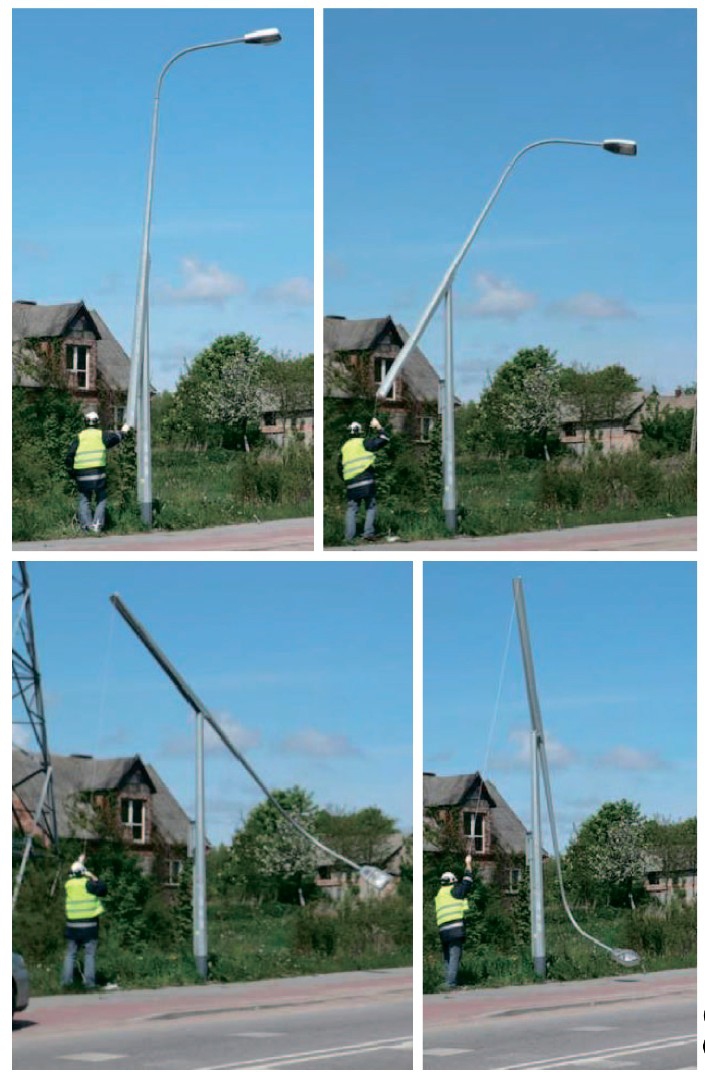

Пример использования опор
