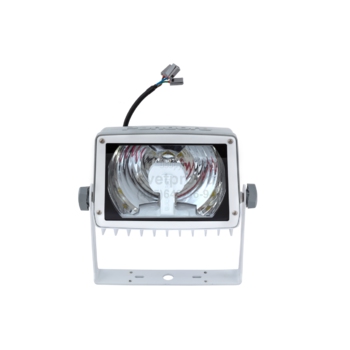

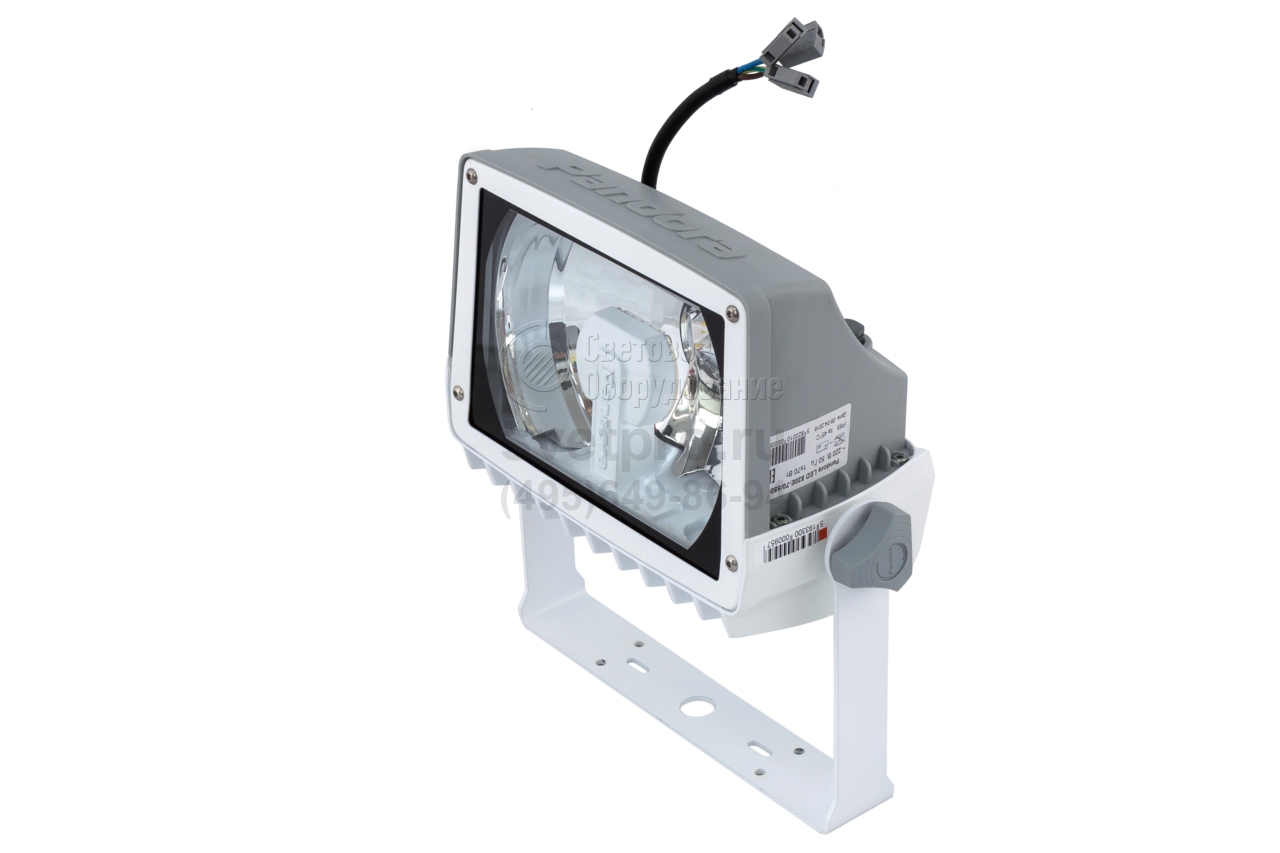

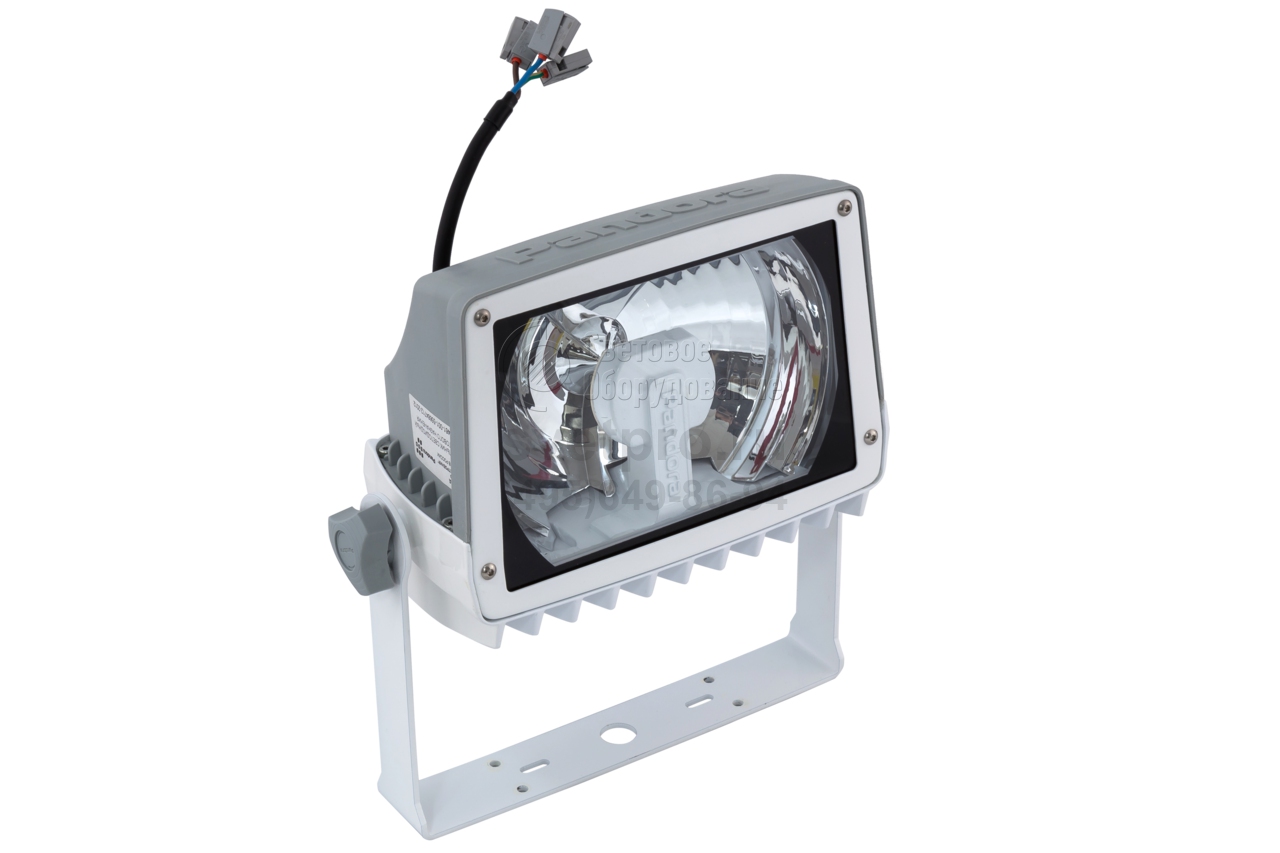

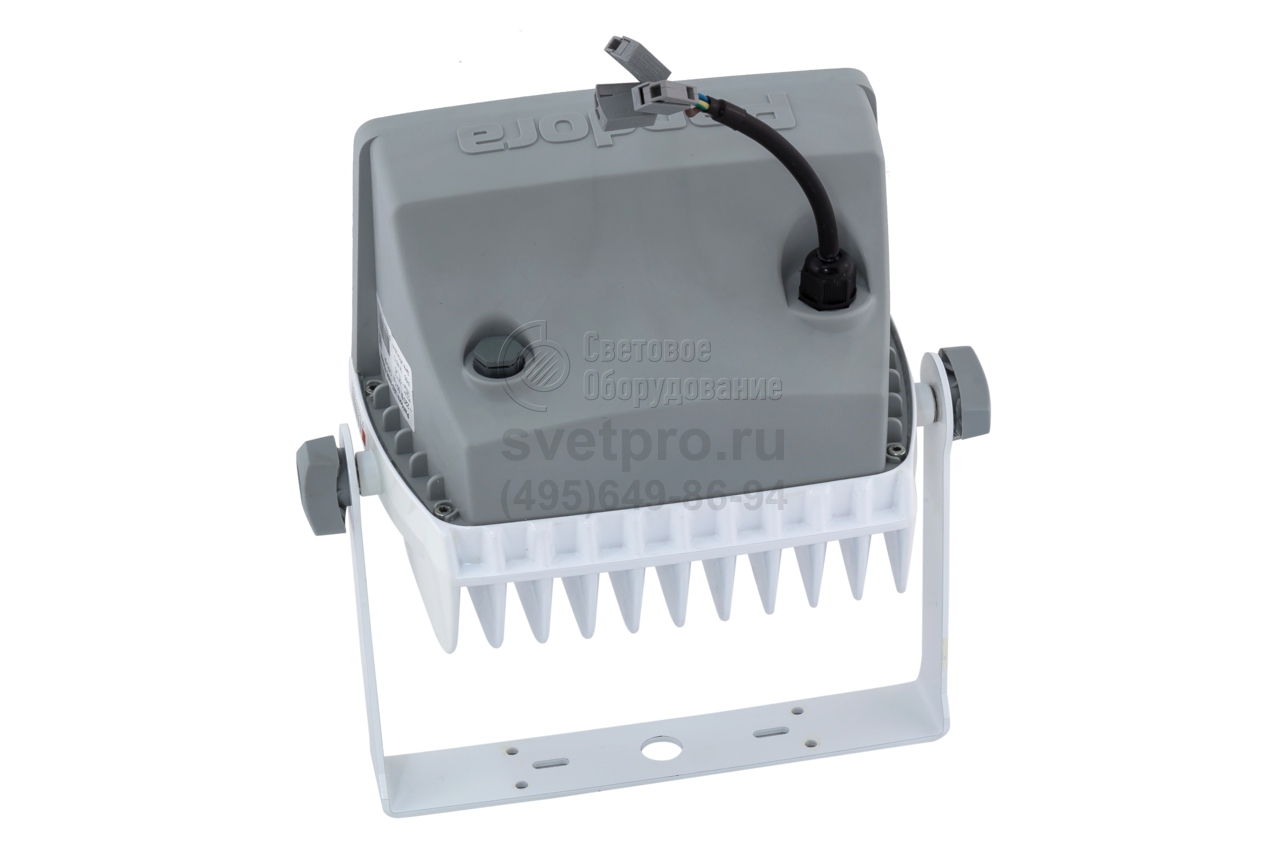

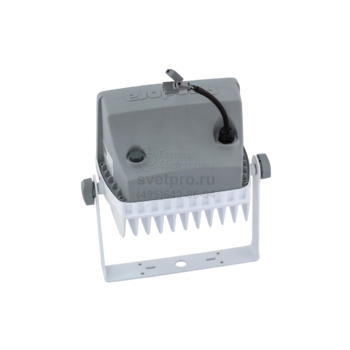

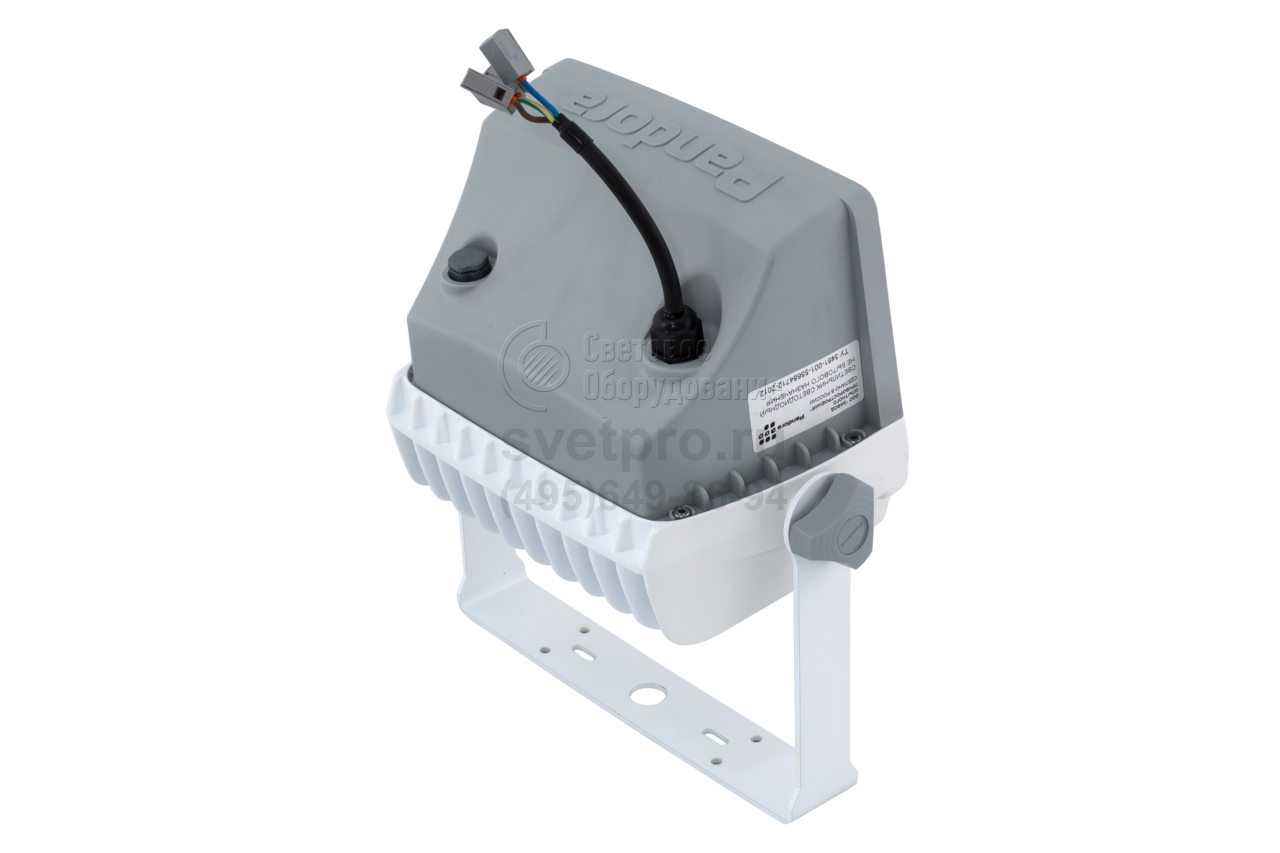

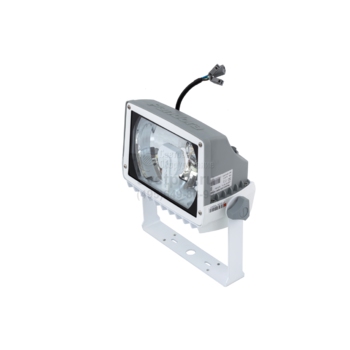

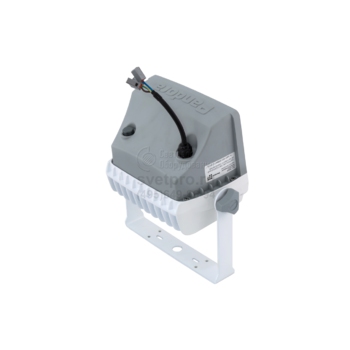

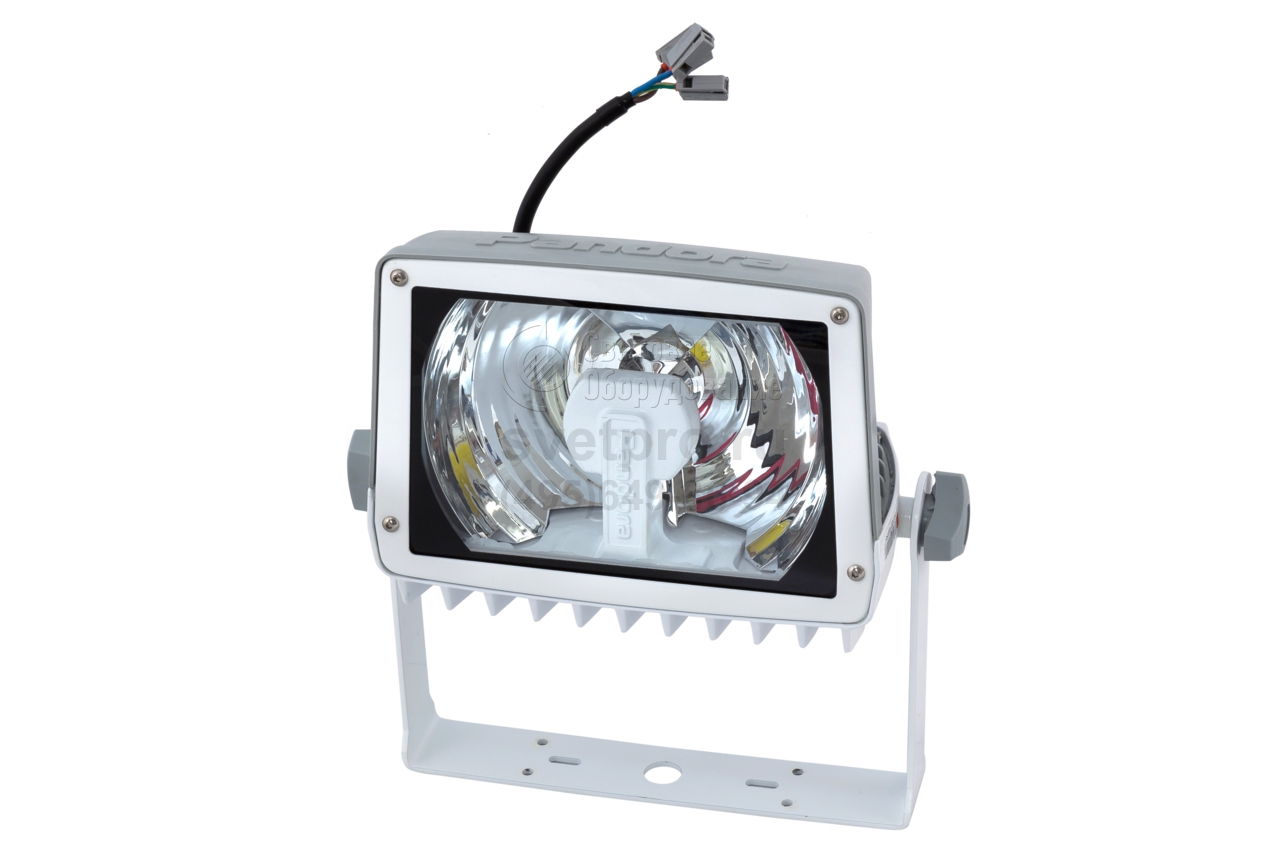

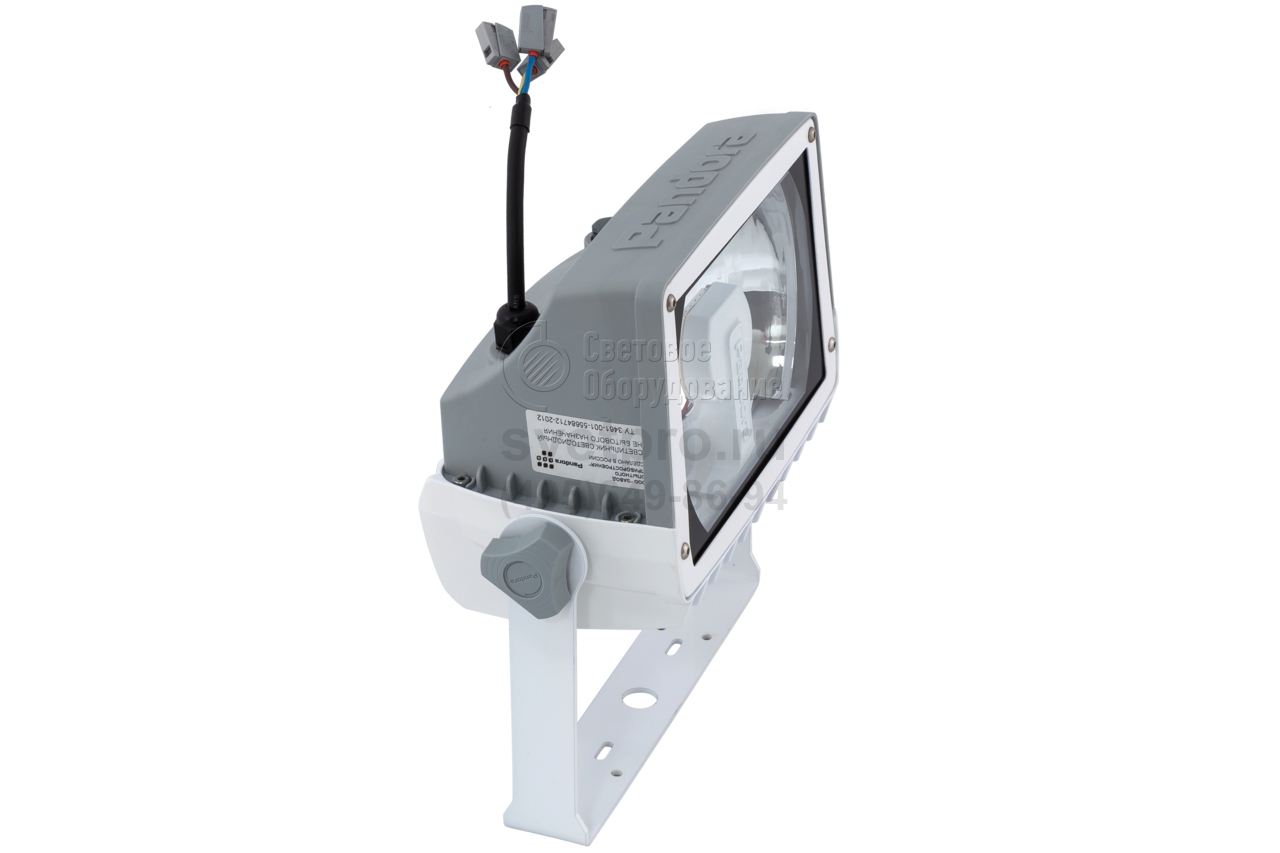

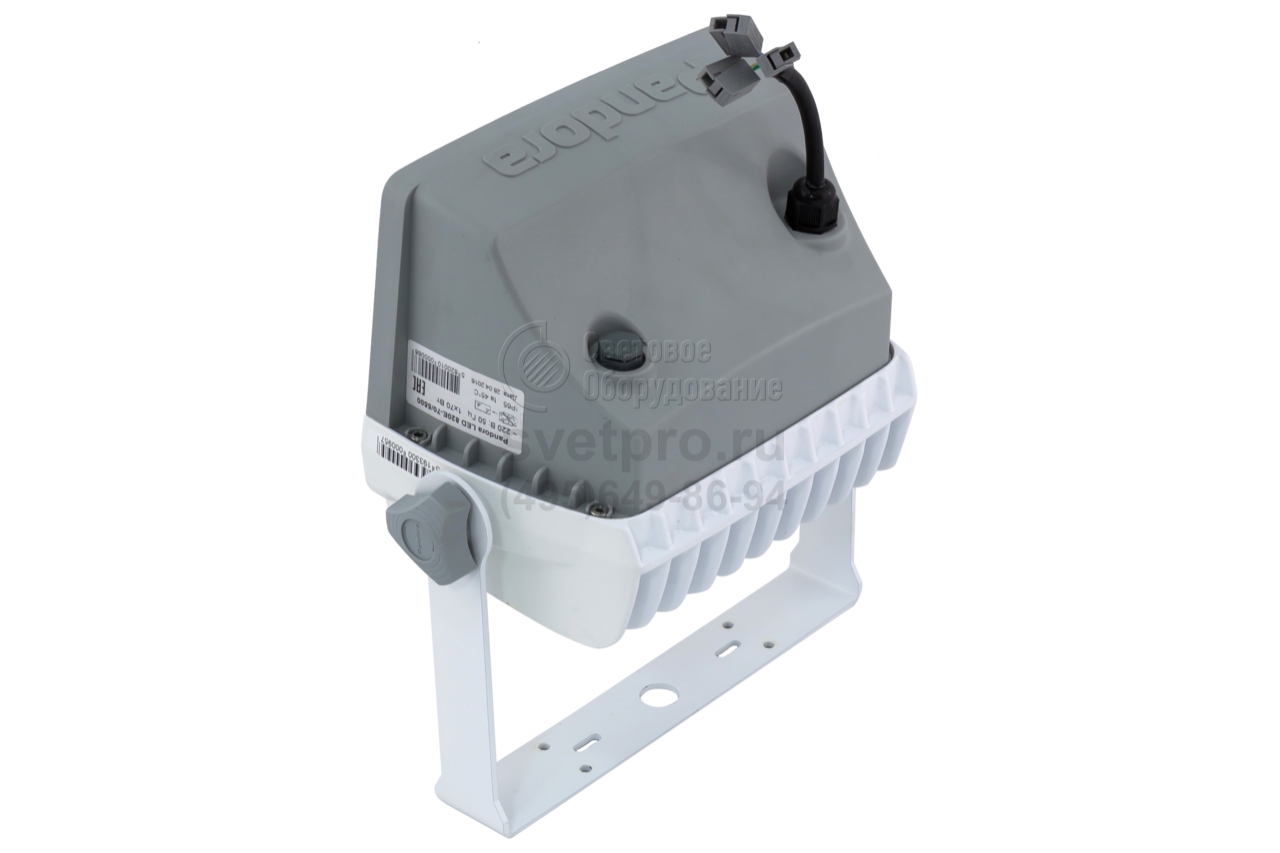

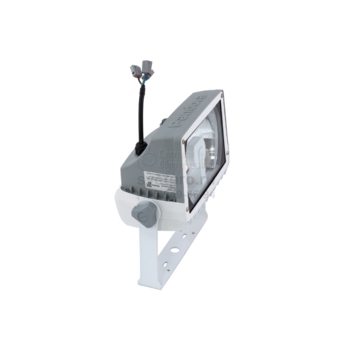

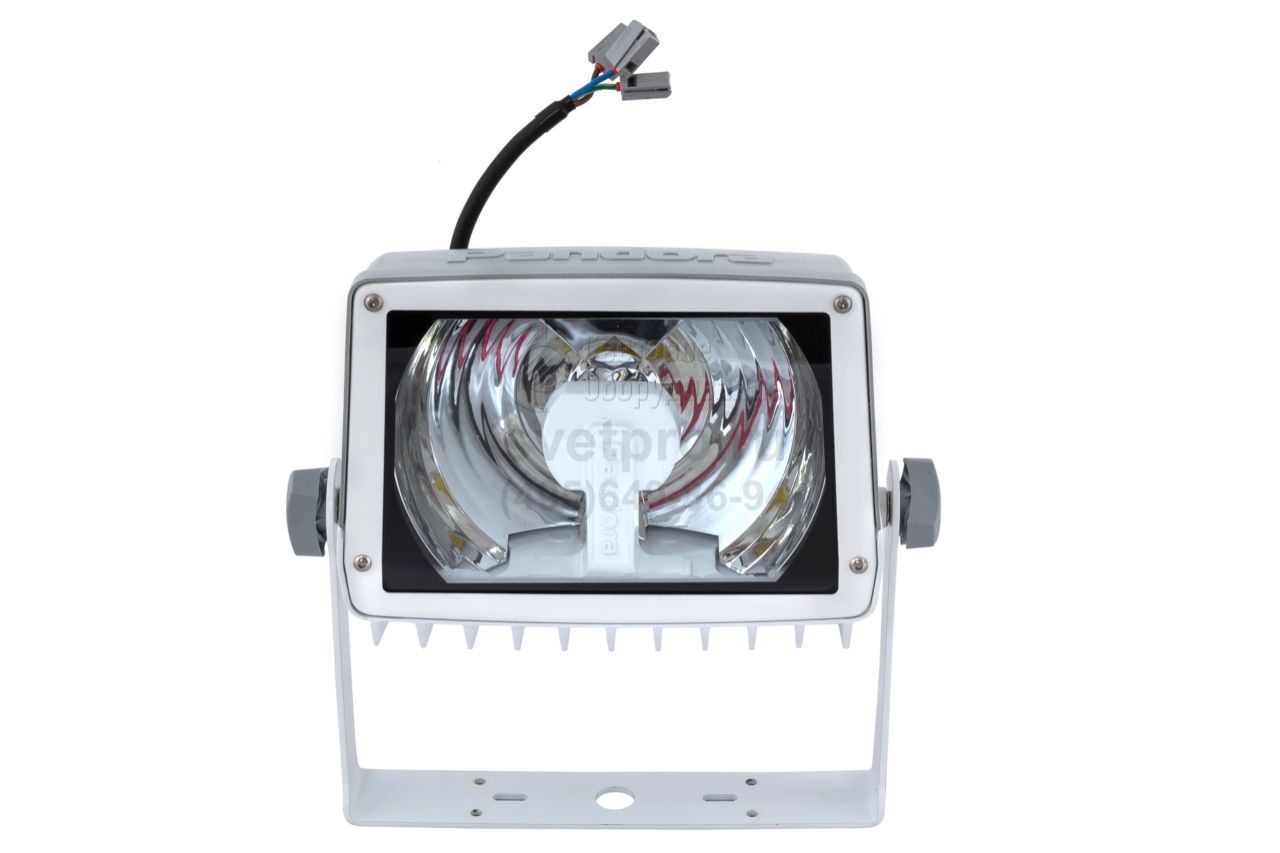

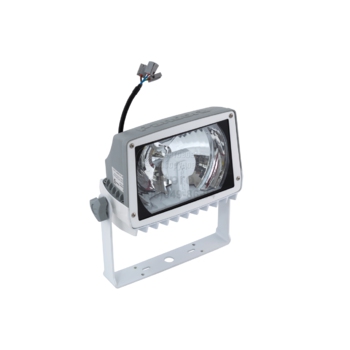

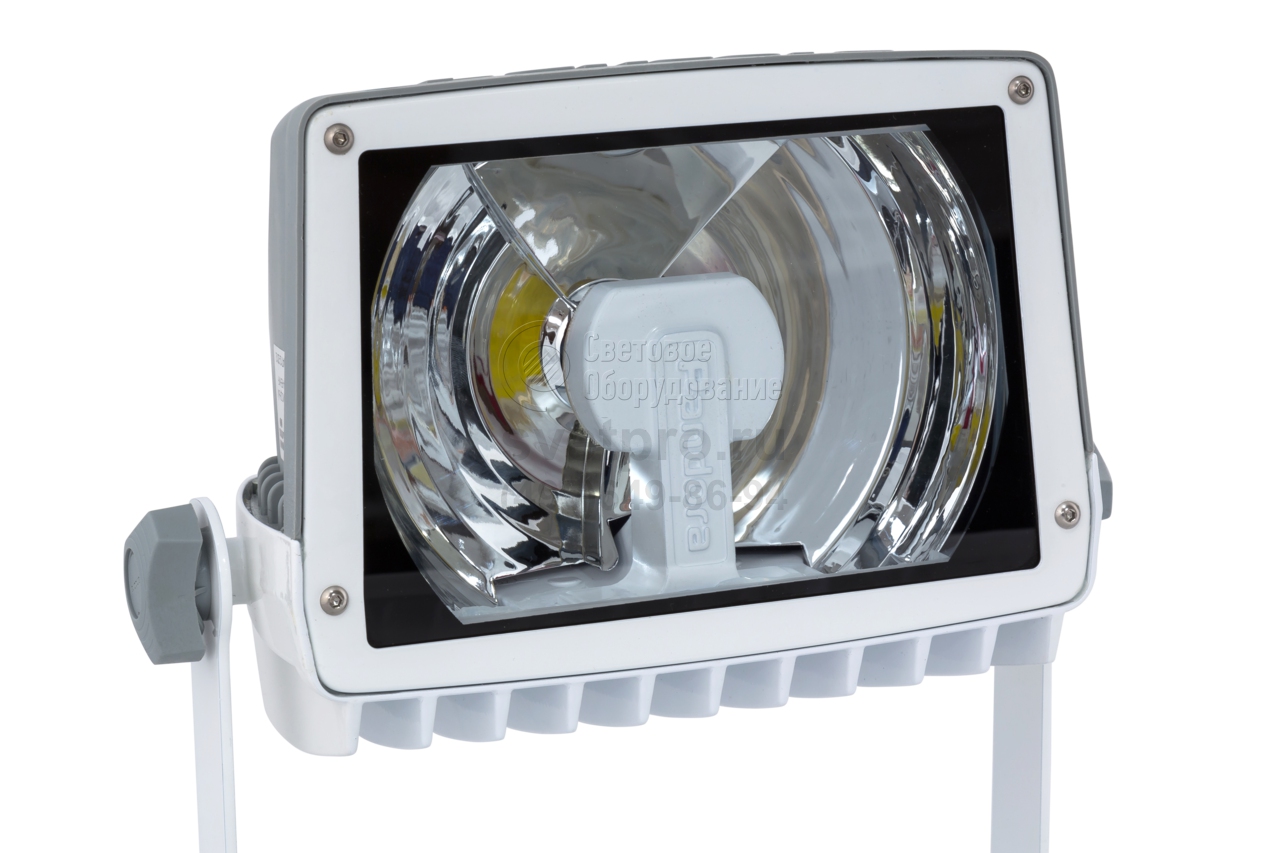

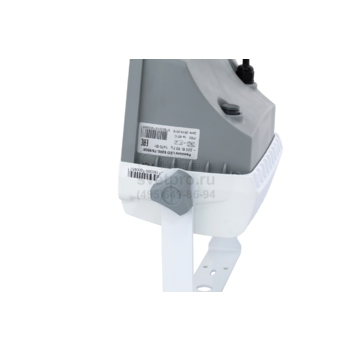

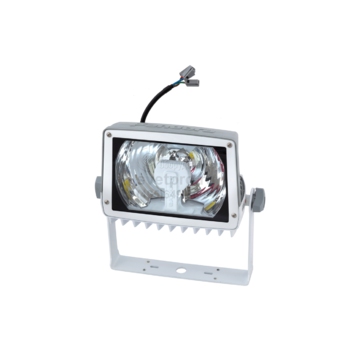

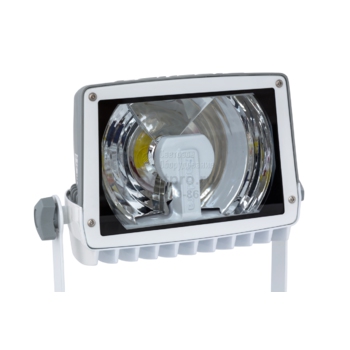

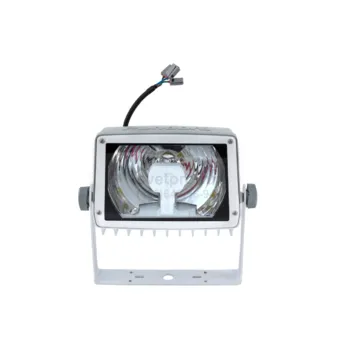

Pandora LED 820E-70 Прожектор светодиодный
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 78-265 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | Pandora LED 820E-70 |
Мощность: | 70 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | 85 Ra |
Цветовая температура: | 5100-5600 К |
Световой поток: | 6300 лм |
Габаритные размеры: | см. таблицу |
Производитель «Pandora LED», Россия
ОПИСАНИЕ
Осветительный прибор Pandora LED 820E-70 применяется для внутреннего локального освещения в концертных залах и спортивных сооружениях, автосалонах. Он также уместен для реализации архитектурного и ландшафтного освещения.

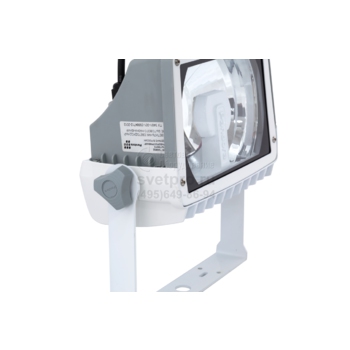

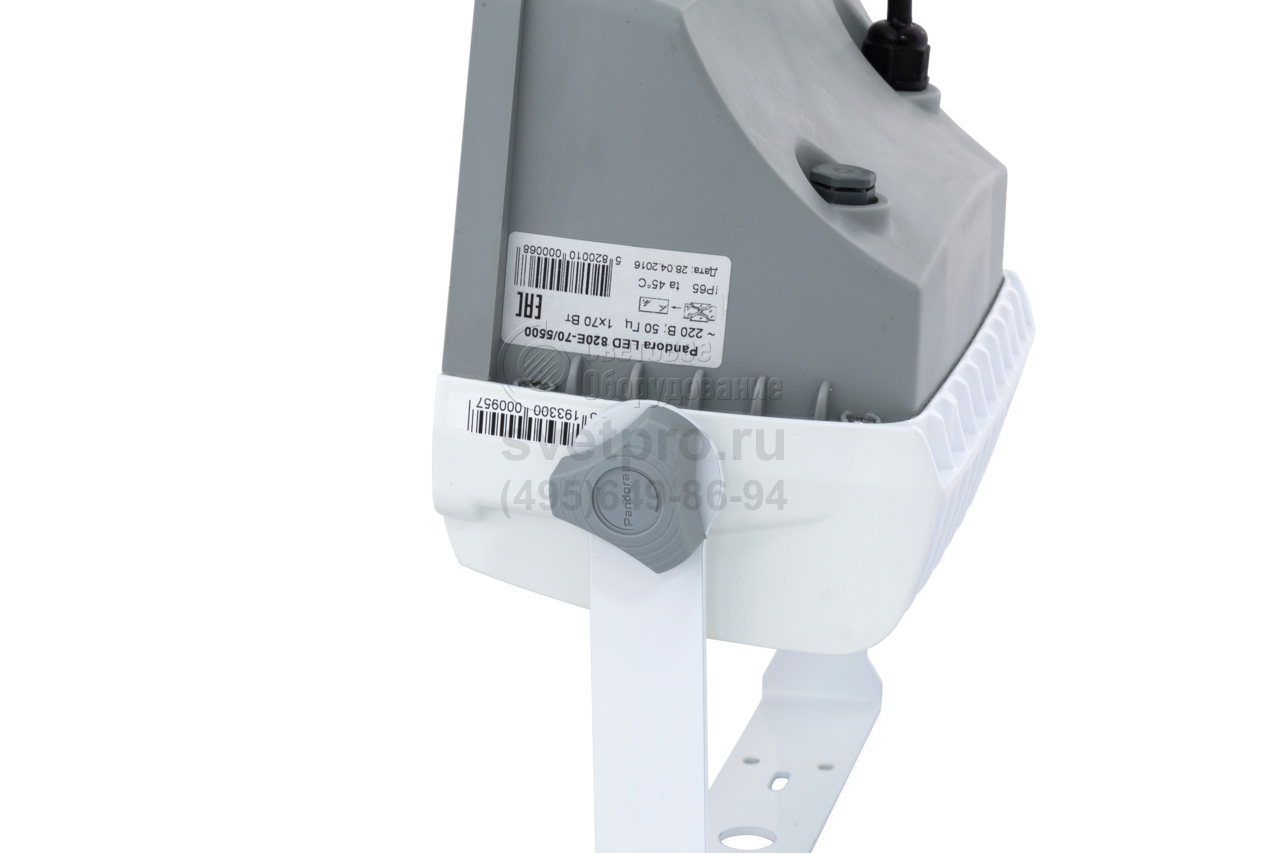

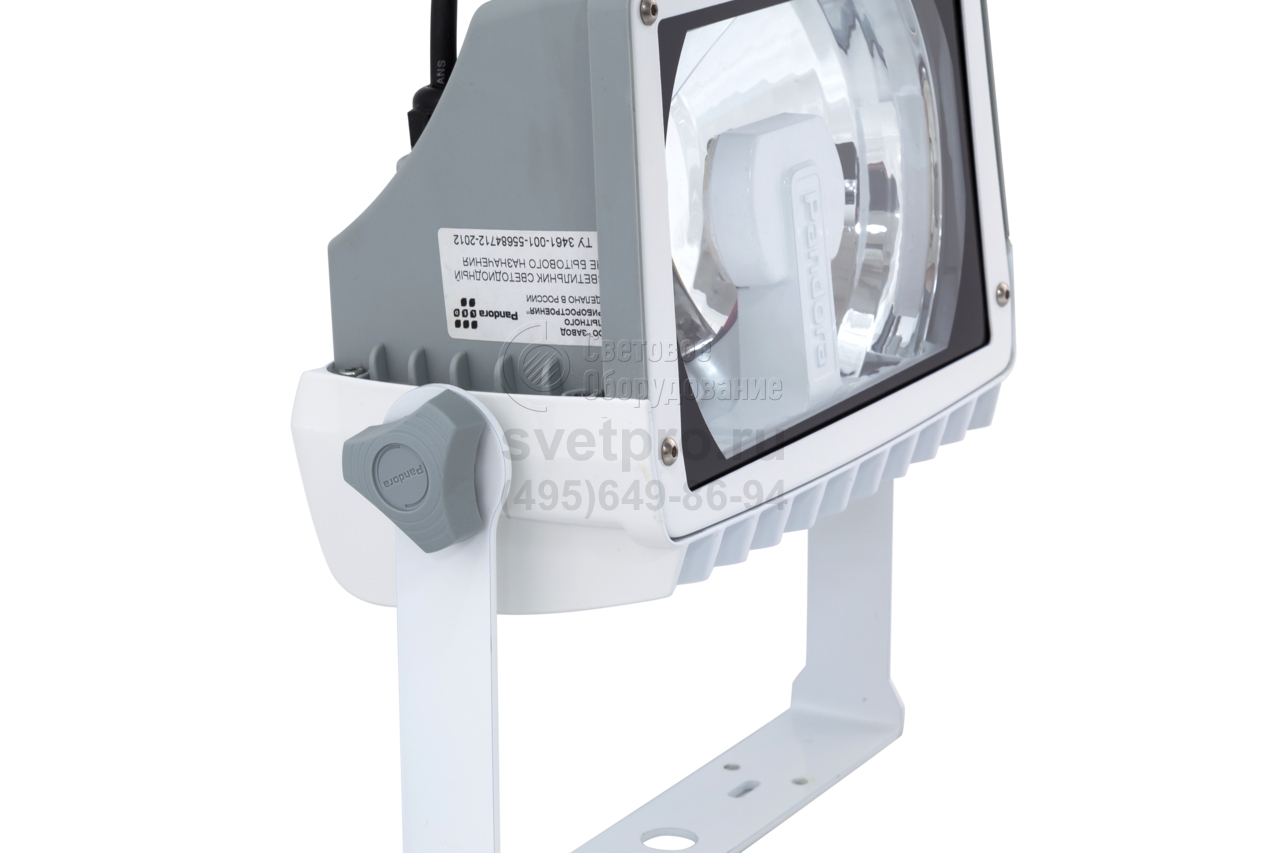

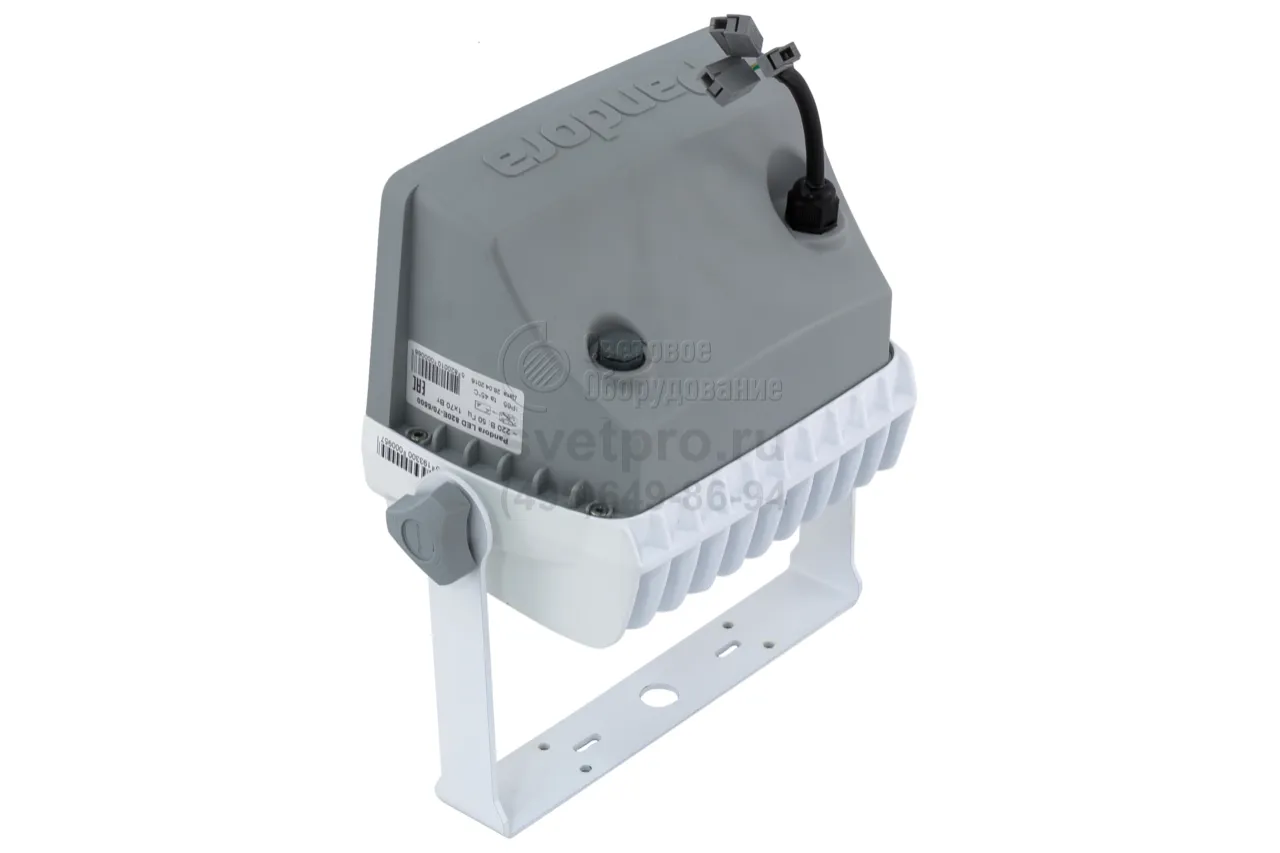

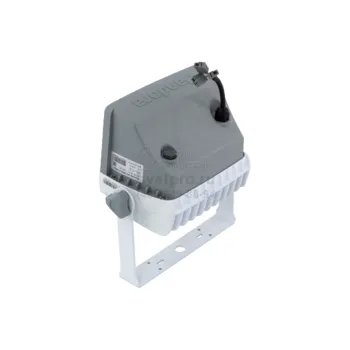

Изделие при закреплении на опорной конструкции фиксируется к ней боковыми кронштейнами. Оптимальному использованию образуемого света способствует выбор высоты (6–8 м) и отдаленности (5 м).
Длительную эксплуатацию светодиодного модуля и сохранение высокой световой отдачи LED обеспечивает источник питания. Он работоспособен при изменении входного напряжения (78–265 В) и колебаниях температуры окружающего воздуха (±45оС). Соблюдена защита от кратковременных импульсов (до 2000 В) и длительного повышенного напряжения (до 400 В). Потери потребляемой мощности (70 Вт) незначительны (cos φ≥0,98). Излучаемый световой поток (6300 лм) распределяется в угле 20о. КПД изделия ≥78%. Для модели характерен индекс цветопередачи Ra≥85. Модификации могут иметь и параметр Ra93. Цветовая температура 5100–5600 К.
Герметичность Pandora LED 820E-70 соответствует IP65. Алюминиевый корпус и радиаторная часть защищены от влияния агрессивных компонентов слоем полимерсодержащего окрашивания. Защитное стекло – боросиликатное. Соблюдена вибро- и вандалоустойчивость.
Преимущества
- корректная цветопередача, бесшумность во время работы
- отсутствие стробоскопического эффекта,
- устойчивость к вибрации
- стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
- устойчивость к внешним механическим воздействиям, вибрациям и вандализму
- имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.
Для защиты органов зрения все переключения мощности светильника производятся плавно.
Пример записи обозначения светильников при их заказе или в документации изделия:
Pandora LED 820E-70/5500
Pandora LED – наименование светильника
820 – номер модели светильника в заводской программе выпуска
E – тип оптической камеры
70 – максимальная потребляемая мощность
5500 - цветовая температура
Комплектность поставки
Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.
Технические характеристики
Световой поток, Lm | 6300 |
Потребляемая мощность, W | 70 |
Напряжение питания, V | 78-265 |
Тип питающей сети | однофазная, перем. тока |
Допустимый диапазон частоты питающей сети, Гц | 47-63 |
Коэфф. мощности, не менее | 0,98 |
Пусковой ток, А | 20 |
Длительность импульса, сек. | 0,05 |
Минимальная энергоэффективность , Lm/W | 90 |
Индекс цветопередачи, Ra | 85 |
Наличие дистанционного управления BlueTooth 4.0 (70м;GPS/Глонасс) | - |
Оптический КПД светильника, не менее, % | 78 |
КСС(концентрированная) | "К" |
Угол раскрытия светового потока, град. | 20 |
Степень защиты (IP) | 65 |
Вид климатического исполнения | УХЛ 1 |
Крепление | боковые кронштейны |
Наличие датчика освещенности | - |
Диапазон рабочих температур, °С | от - 45 до + 45 |
Масса(кг) | 4 |
Габаритные размеры ВхШхГ(мм) | 270х201х134 |
Рекомендуемая высота расположения (м) | 6-8 |
Тип защитного стекла оптики | стекло |
Ресурс работы (ч) | 50 000 |
Количество светодиодных матриц, шт | 1 |
Защита от перегрева | + |
Защита от кратковременных импульсов напряжения | до 2000V |
Защита по длительному перенапряжению | до 400V |
Защиты по выходу | от короткого замыкания |
Автоматическая компенсация деградации светового потока, не менее | 15% |
Работа от постоянного тока в диапазоне V | не хуже 150-350 |
Цветовая температура, К | 5100-5600 |
Цвет | cерый |
Гарантийные обязательства | 5 лет |

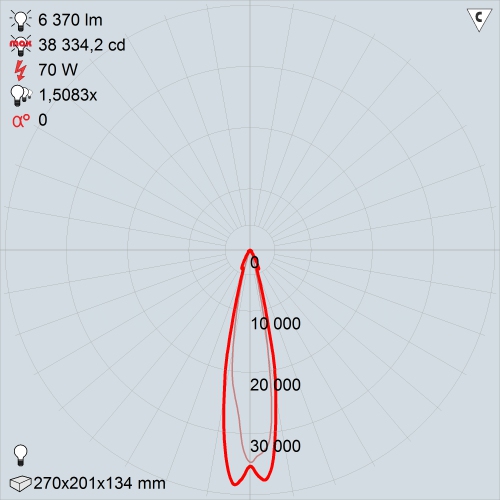

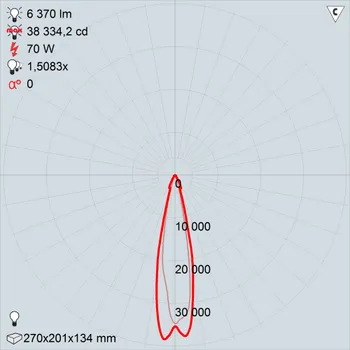

КСС
Руководство по монтажу
Рекомендуется устанавливать светильник на скобу на удалении не менее 5 метров от освещаемой поверхности. Скобу следует надежно закрепить к несущей конструкции анкерным креплением.
Обслуживание светильников
Светильник Pandora LED 820E-70/5500 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.
Указание мер безопасности
Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления.
Регулярно проверяйте электрические соединения и целостность электропроводки.
Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник. Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.
Соответствует техническим условиям ТУ3461-001-55684712-2012 и признан годным к эксплуатации.
