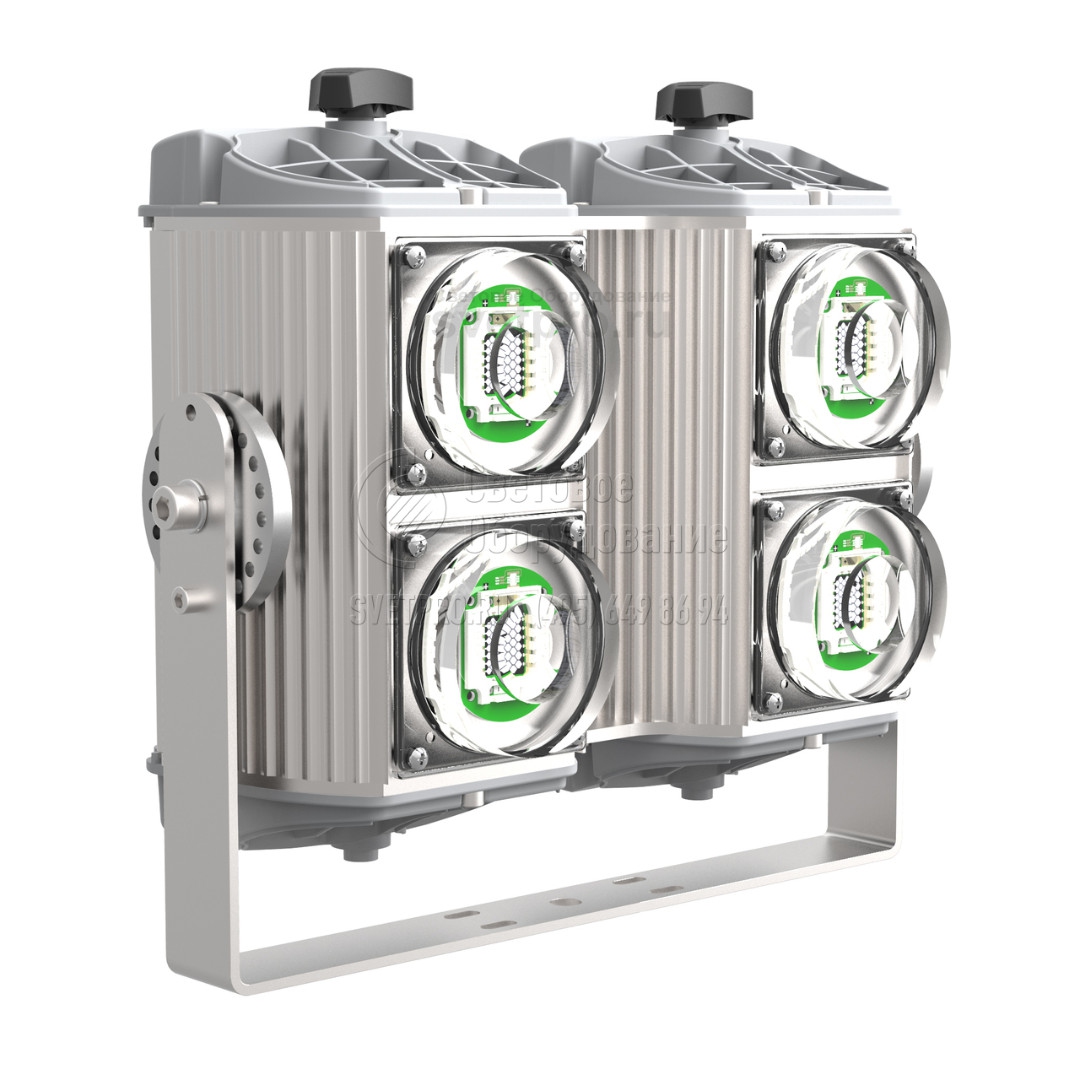

Pandora LED 835E-240 Прожектор светодиодный
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 78-265 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | Pandora LED 835E-240 |
Мощность: | 240 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | 85 Ra |
Цветовая температура: | 5700-5900 К |
Световой поток: | 29535 лм |
Габаритные размеры: | см. таблицу |
Производитель «Pandora LED», Россия
ОПИСАНИЕ
Модель Pandora LED 835E-240 применяется для зонирования легкоатлетических сооружений, выделения зон отрыва и приземления в лыжном спорте, светового акцента при проведении эстрадных выступлений, подсветки архитектурных объектов.
Прожектор имеет боковые кронштейны и лиру, посредством которой жестко фиксируется к опорному основанию. Эффективная высота размещения – от 6 до 8 м. Положение оптики корректируется.
Оптическая часть образована четырьмя равнозначными светодиодными модулями, работу которых поддерживают два блока питания. Они преобразуют сетевое напряжение, имеющее отклонения, до значений 78–265 В. Меры защиты предотвращают выходы из строя в связи с кратковременными импульсами (до 2000 В), длительным перенапряжением (до 400 В) и коротким замыканием. Версии изделия могут оснащаться модулем программируемого логического контроллера или иметь возможность переключения на работу от источника постоянного тока. Световой поток 29 535 лм распределяется по КСС типа: К/Г (угол раскрытия 60о).
Облегченную массу прожектора Pandora LED 835E-240 обеспечивают алюминиевые конструктивные части. Наружная установка доступна благодаря герметичности IP65, нанесению защитного слоя и постоянству параметров при смене наружной температуры (±45оС).
Преимущества
- высокая базовая светоотдача (светоэффективность)
- корректная цветопередача, бесшумность во время работы
- отсутствие стробоскопического эффекта,
- устойчивость к вибрации
- стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
- устойчивость к внешним механическим воздействиям, вибрациям и вандализму
- имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.
Для защиты органов зрения все переключения мощности светильника производятся плавно.
Пример записи обозначения светильников при их заказе или в документации изделия:
Pandora LED 835E-240/5800
Pandora LED – наименование светильника
835 – номер модели светильника в заводской программе выпуска
E - тип используемых линз, 60 градусов
240 – максимальная потребляемая мощность
5800 - цветовая температура
Комплектность поставки
Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.
Технические характеристики
Световой поток, Lm | 29535 |
Потребляемая мощность, W |
240 |
Напряжение питания, V | 78-265 |
Тип питающей сети | однофазная, перем. тока |
Допустимый диапазон частоты питающей сети, Гц | 47-63 |
Минимальная энергоэффективность , Lm/W | 123 |
Индекс цветопередачи, Ra | 85 |
Коэфф. мощности, не менее | 0,98 |
Номинальный пусковой ток, А | 12,5* |
Длительность импульса, сек. | 0,05 |
Световая эффективность светильника, лм/Вт, не менее | 123 |
Наличие дистанционного управления BlueTooth 4.0 (70м;GPS/Глонасс) | - |
Оптический КПД светильника, не менее, % | 84 |
КСС | К/Г (концентрированная/ глубокая) |
Угол раскрытия светового потока, град. | 60 |
Степень защиты (IP) | 65 |
Вид климатического исполнения | УХЛ 1 |
Крепление | боковые кронштейны |
Наличие датчика освещенности | - |
Диапазон рабочих температур, °С | от - 45 до + 45 |
Масса(кг) | 6,5 |
Габаритные размеры ВхШхГ(мм) | 380х316х155 |
Рекомендуемая высота расположения (м) | 6-8 |
Тип защитного стекла оптики | поликарбонат |
Ресурс работы (ч) | 50 000 |
Количество светодиодных матриц, шт | 4 |
Защита от перегрева | + |
Защита от кратковременных импульсов напряжения | до 2000V |
Защита по длительному перенапряжению | до 400V |
Защиты по выходу | от короткого замыкания |
Автоматическая компенсация деградации светового потока, не менее | 15% |
Работа от постоянного тока в диапазоне V | не хуже 150-350 |
Цветовая температура, К | 5700-5900 |
Цвет | cерый |
Гарантийные обязательства | 5 лет |

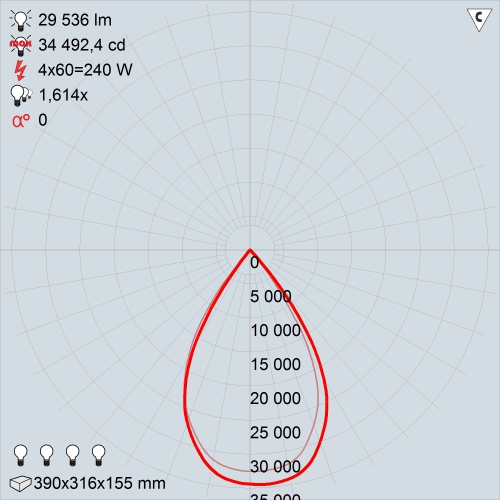

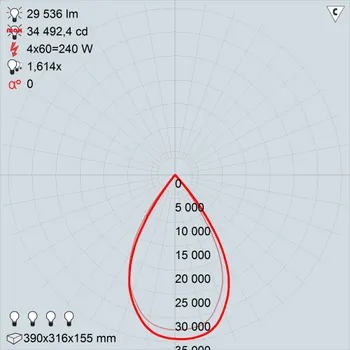

КСС
Руководство по монтажу
Рекомендуется устанавливать светильник на скобу на удалении не менее 10 метров от освещаемой поверхности . Скобу следует надежно закрепить к несущей конструкции анкерным креплением.
Обслуживание светильников
Светильник Pandora LED 835E-240/5800 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.
Указание мер безопасности
Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления. Регулярно проверяйте электрические соединения и целостность электропроводки. Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник. Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.
Соответствует техническим условиям ТУ3461-001-55684712-2012 и признан годным к эксплуатации.
