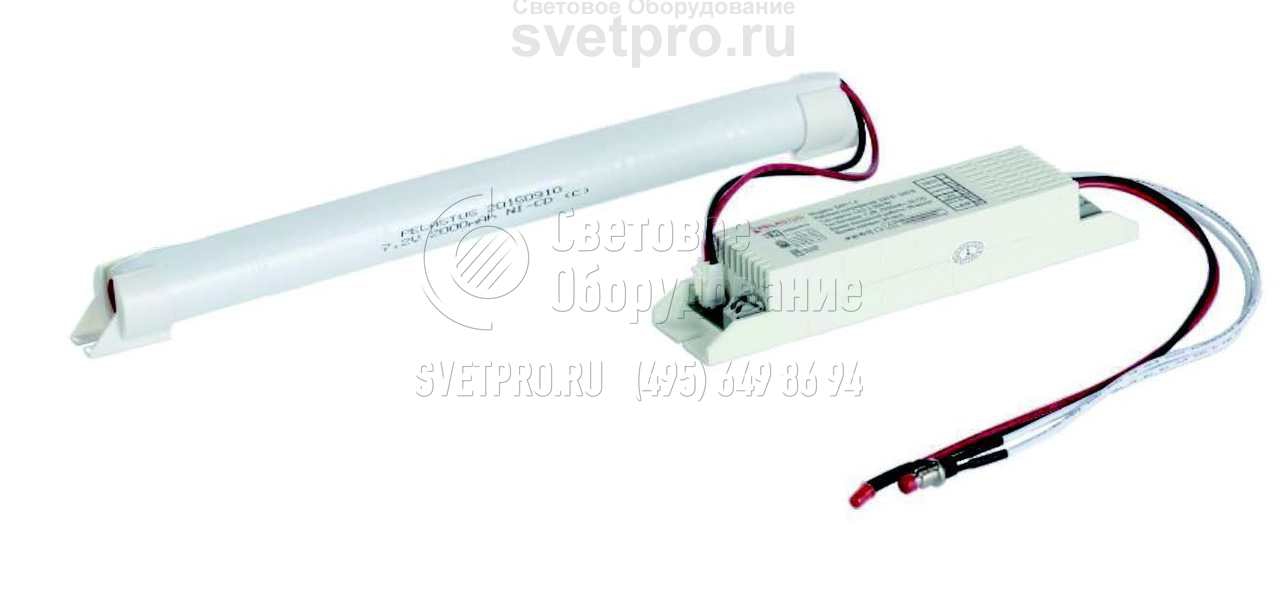

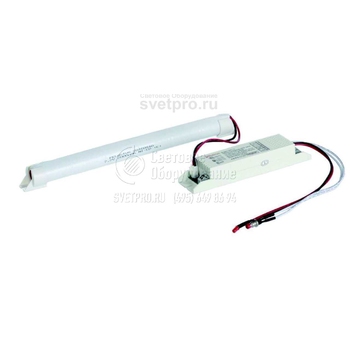

БАП 1.4 Блок аварийного питания LED
Номинальное напряжение: | 220-240 В |
Номинальная частота: | 50-60 Гц |
Класс защиты IP: | IP20 |
Артикул производителя: | БАП 1.4 |
Мощность: | 6 Вт |
Гарантийный срок: | 12 |
Габаритные размеры: | 180x38х30 мм |
Производитель «PELASTUS», Россия
ОПИСАНИЕ
Изделие БАП 1.4 предназначено для модернизации светодиодных осветительных приборов. Действия направлены на выполнение мероприятий по оборудованию аварийного освещения.
Модель совместима с LED светильниками, в электросхеме которых имеется драйвер.
Аккумулятор, входящий в комплектацию изделия, подзаряжается от стандартной сети. В интересах его длительной эксплуатации периодически выполняется отключение от основного источника питания для полной разрядки. Подзарядку не эксплуатировавшихся в аварийном режиме батарей выполняют с интервалом два месяца. Мощность БАП – 6 Вт. Выходное напряжение, создаваемое изделием, от 0 до 120 В. Экономичную работу обеспечивает выбор положения переключателя, активизирующего необходимый рабочий режим. Максимальная мощность подключаемого источника света – 200 Вт, время работы – от 1,5 часа.
Для контроля состояния БАП 1.4 предусмотрены светодиодные индикаторы и кнопка тестового режима. Они вынесены на стальной корпус изделия. Конструктивная защита модели соответствует IP20. Общий вес – 0,55 кг.
Блок предназначен для обеспечения бесперебойной работы светодиодных светильников мощностью до 200 Вт в течении 1,5 часов. Высококачественный Ni-Cd аккумулятор выдерживает от 500 до 1000 полных циклов срабатываний аварийного режима. Световой индикатор режимов и кнопка тестирования, позволяет оперативно получать информацию о режиме работы блока.
Технические параметры
Ток на выходе | 50-350 мА |
Мощность на выходе | 6 Вт |
Время работы в аварийном режиме | > 90 мин. |
Ток потребления в режиме зарядки | 0,04 A |
Ток потребления при заряженной батарее | 0,03 A |
Ток заряда батареи | 0,25 A |
Диапазон выходного значения тока | 0,05-0,35 A |
Диапазон выходного напряжения | 0-120 В |
Коэффициент мощности | 0,5 |
Время полного заряда | 24 ч. |
Защита от полного заряда/разряда | есть |
Гальваническая развязка | есть |
Тип аккумуляторной батареи | 7,2 В 2,0 Ач (Ni-Cd) |
Время срабатывания аварийного режима | ≤ 0,25 сек. |
Общий вес в сборе | 0,55 кг. |
4 режима рабочего напряжения:
Положение переключателей | Напряжение на выходе |
ON-ON | 0 - 12 В |
OFF-ON | 12 - 24 В |
ON-OFF | 24 - 94 В |
OFF-OFF | 94 - 120 В |
Монтаж и эксплуатация блока аварийного питания

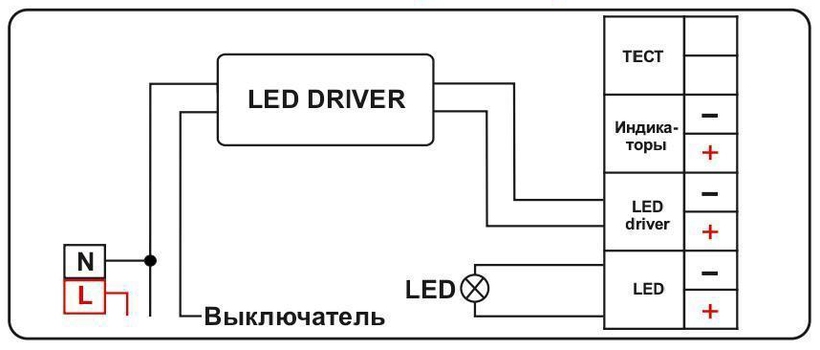

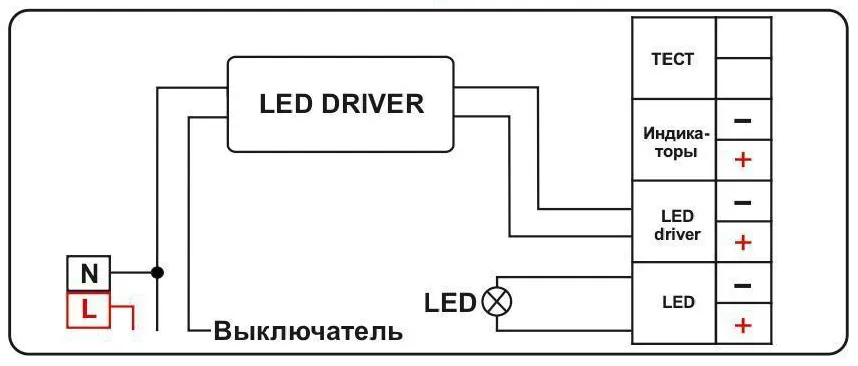

Схема подключения
L - фаза N - ноль LED DRIVER - светодиодный драйвер LED - источник света |
Преимущество блока
БАП имеет высокие выходные характеристики при работе с мощными светильниками.
Внимание!
- Периодически разряжайте батарею до конца (отключите питание в сети и позвольте батарее полностью разрядиться).
- Данный блок питания соединять с источниками света напрямую без драйвера запрещено.
- Не открывайте БАП самостоятельно в случае его поломки. Пожалуйста, обратитесь к профессионалам для тестирования.
- Не оставляйте блок в течение двух месяцев без подзарядки, даже если он не используется, так как это приведёт к сокращению срока службы аккумулятора.
- Не допускайте короткого замыкания изделия.
Гарантийные обязательства
Гарантийный срок эксплуатации светильников – 1 год со дня продажи при условии соблюдения потребителем правил эксплуатации, транспортирования и хранения.
