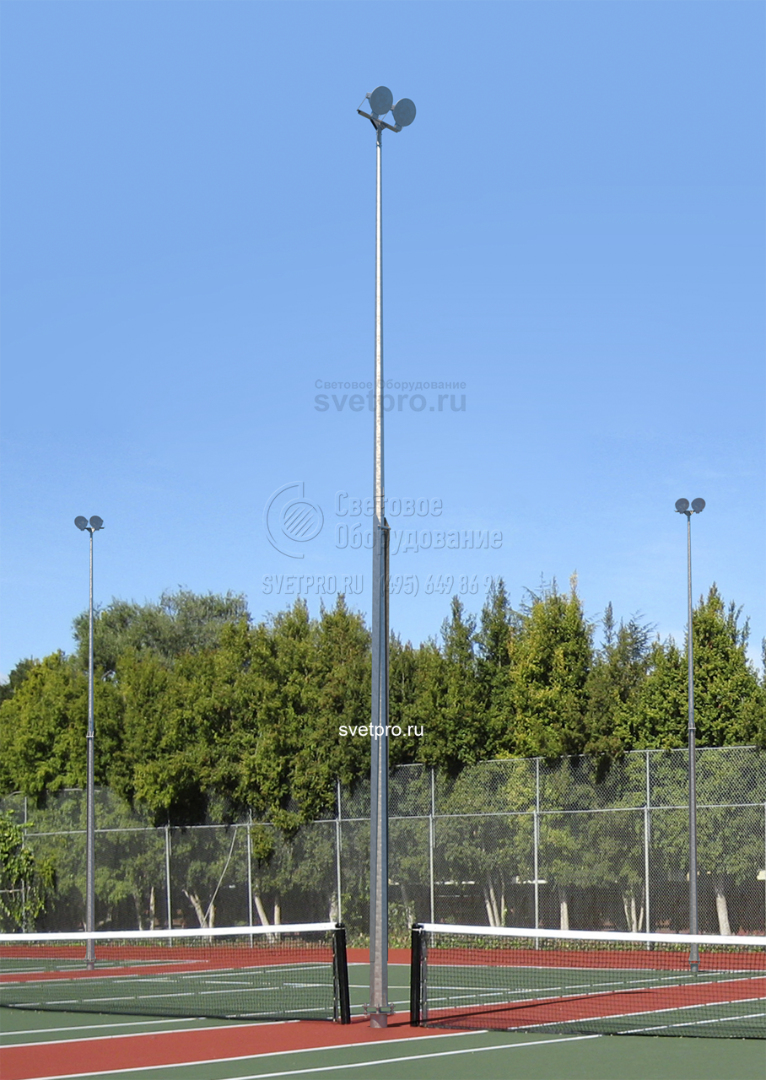

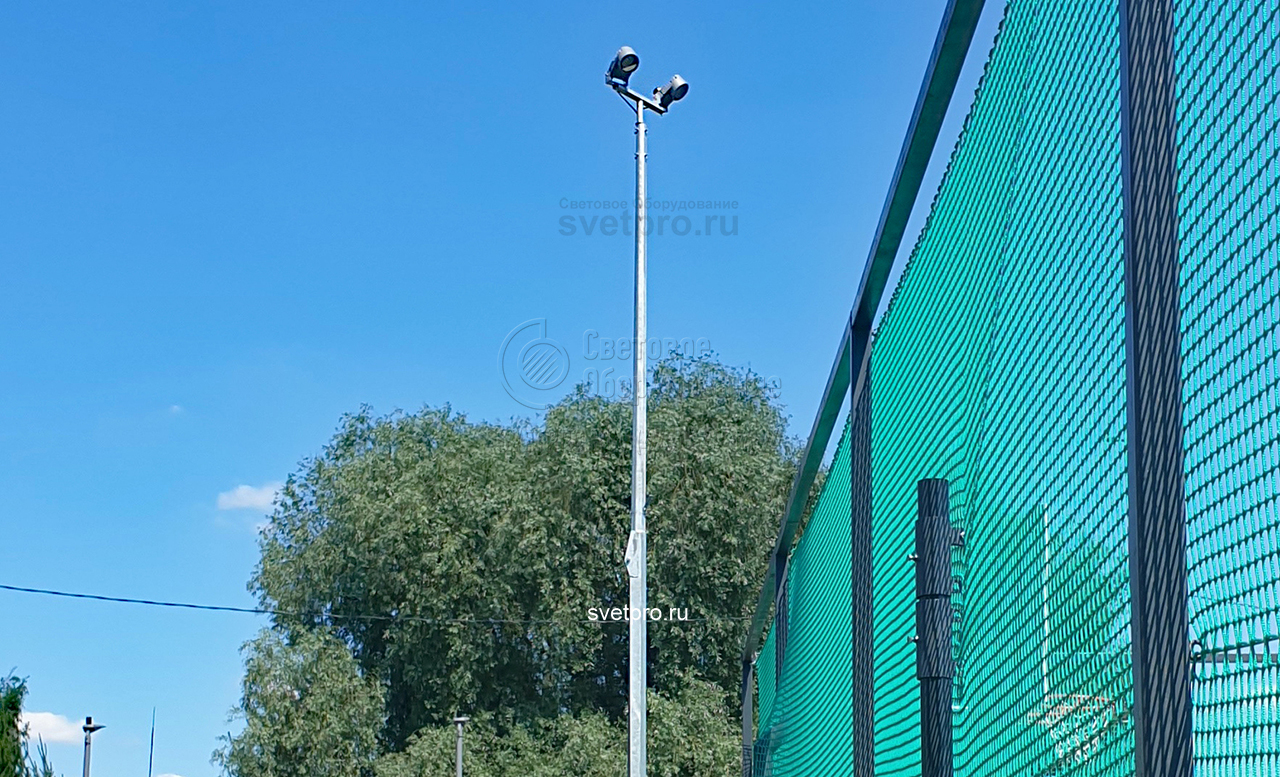

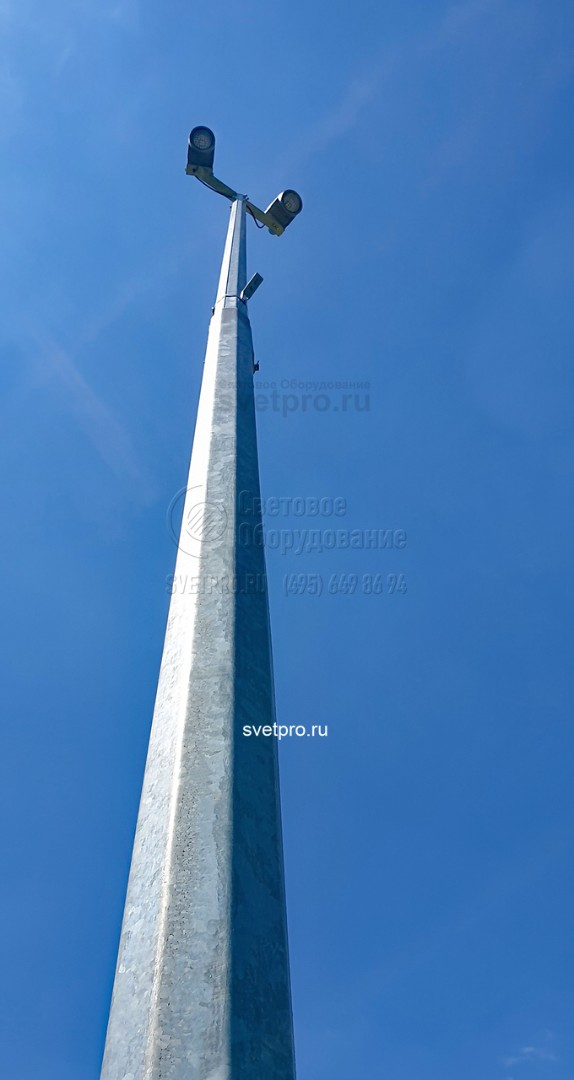

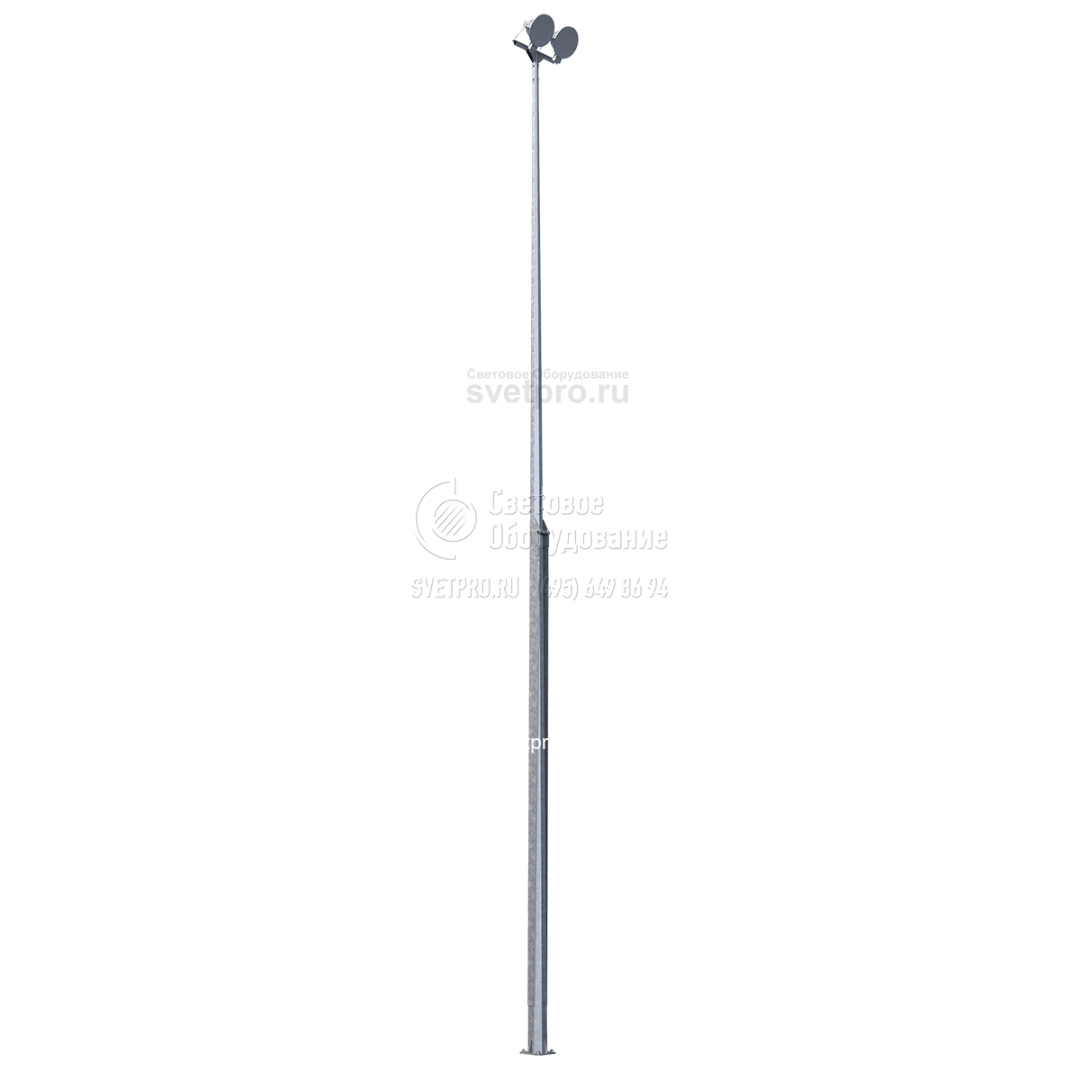

ОГКСф-10,0 Опоры граненые конические складывающиеся
Область применения: |
|
Назначение: |
|
Высота: | 10 м |
Вес: | 185 кг |
Верхний диаметр: | 75 мм |
Нижний диаметр: | 192 мм |
Артикул производителя: | ОГКСф-10,0 |
Производитель «Пересвет», Россия
как выбрать опору?

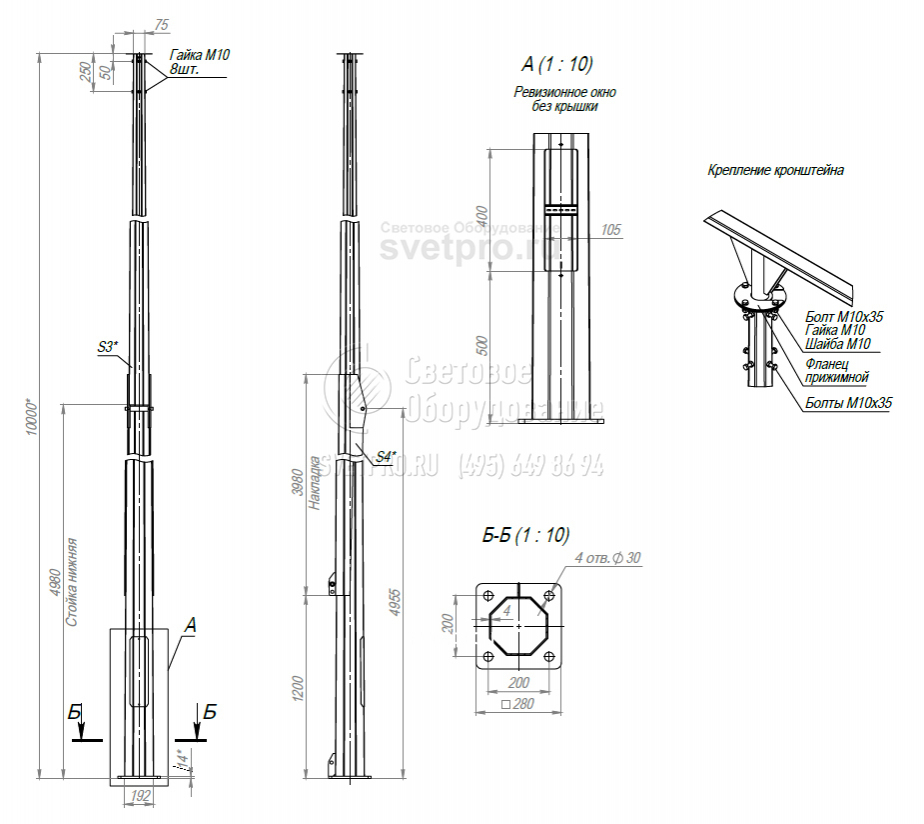

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Наветренная площадь оборудования, м2, при ветровом районе | Нагрузки на фундамент | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
I | II | III | IV | V | VI | VII | M, т*м | N, т | Q, т | |||||||||||
ОГКСф-10,0 | 10 | 192 | 75 | 280/200 | 30 | 4 | 100 | К80 | 185 | К280-200-4х30 | 1,02 | 0,61 | 0,33 | 0,11 | - | - | - | 1,9 | 0,23 | 0,37 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
M - изгибающий момент
Q - перерезывающая сила
N - вертикальная нагрузка
ц - цинк
по - порошковая окраска
ОПИСАНИЕ
ОГКС - опоры граненые конические складывающиеся. Предназначены для установки осветительного оборудования с возможностью обслуживания с земли. В центральной части опоры расположен шарнирный узел, который позволяет сложить опору освещения, переместив верхнюю часть на уровень, доступный для обслуживания с земли. Складывающиеся опоры подбираются исходя из наветренной площади и массы устанавливаемого оборудования. Подвод питания к опорам данного типа необходимо производить кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в закладной детали фундамента выполняется сквозное отверстие. Складывающиеся опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования.
