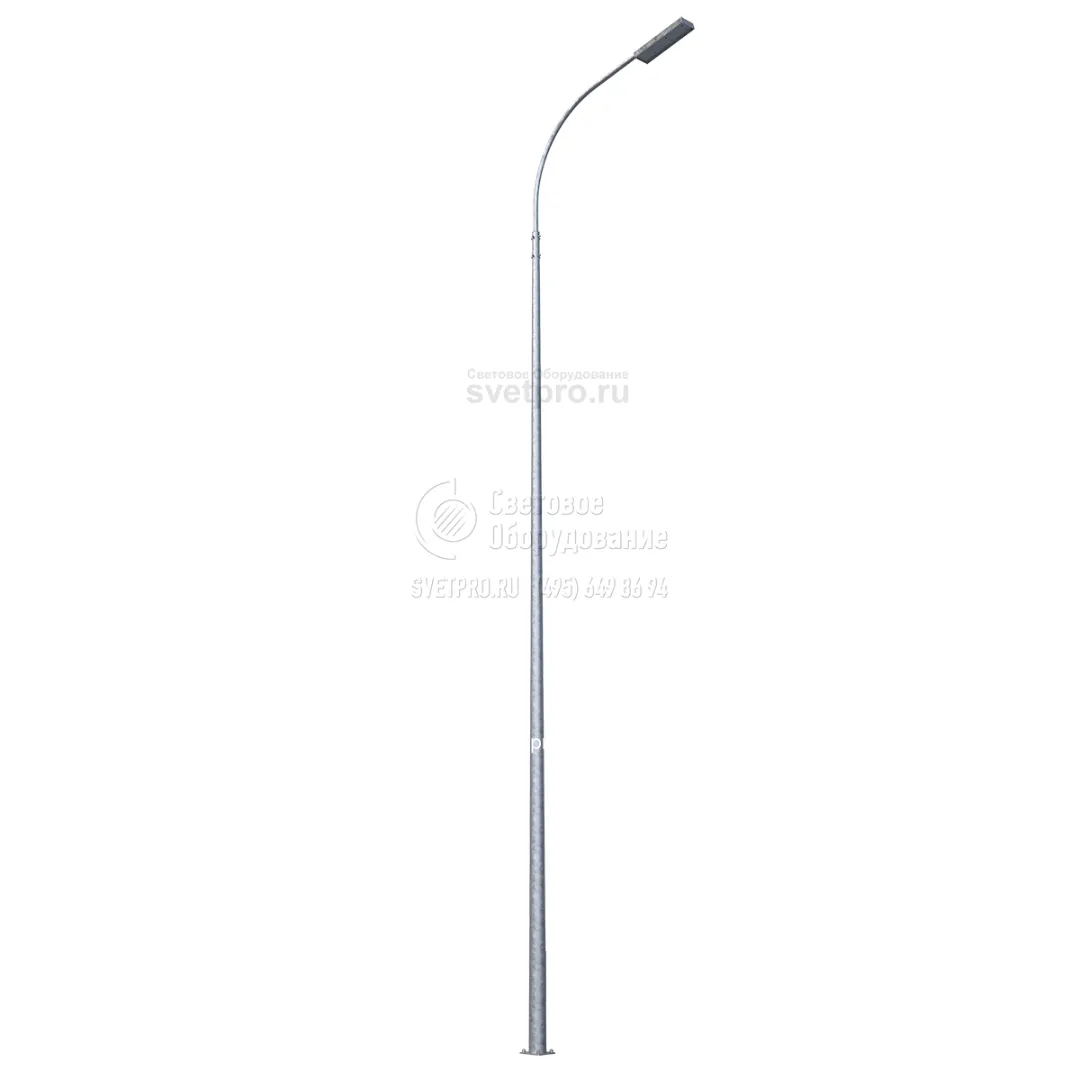

ОККф-10 Опоры круглоконические несиловые фланцевые
Область применения: |
|
Назначение: |
|
Высота: | 10 м |
Вес: | 102 кг |
Верхний диаметр: | 75 мм |
Нижний диаметр: | 185 мм |
Нагрузка на опору: | менее 300 кг |
Артикул производителя: | ОККф-10 |
Производитель «Пересвет», Россия
как выбрать опору?

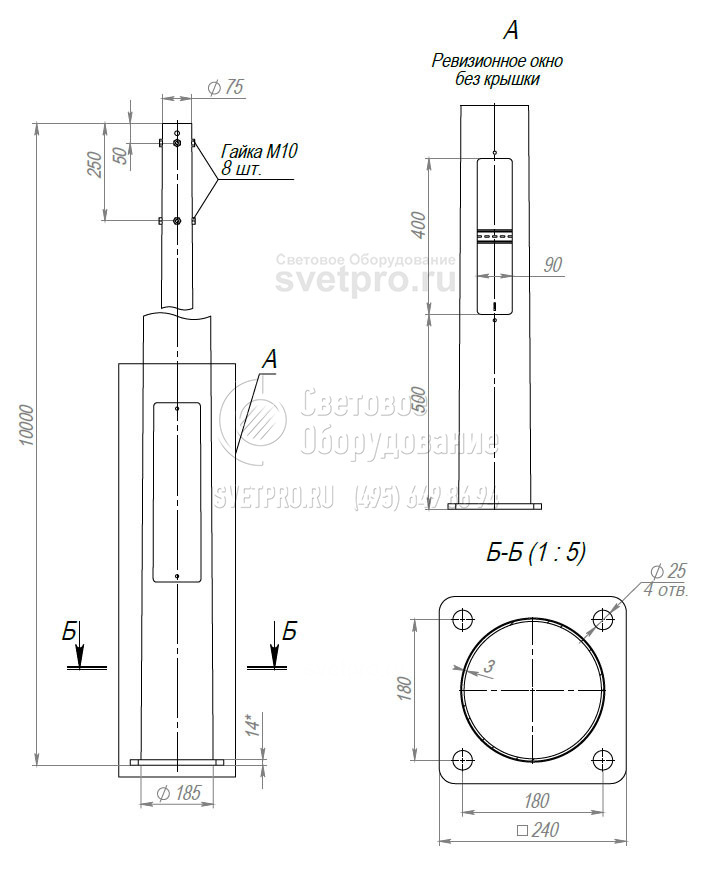

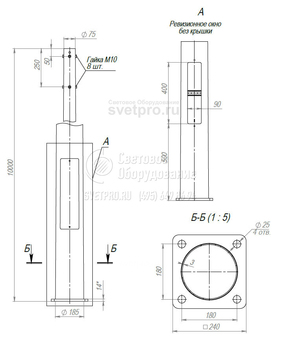

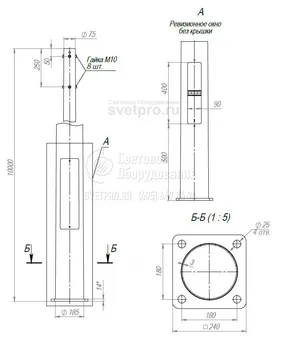

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
М, т*м | N, т | Q, т | |||||||||||
ОККф-10-ц | 10 | 185 | 75 | 240/180 | 25 | 4 | 100 | К80 | 102 | ЗДФ-0,159-2,0 (К240-180-4х25) | 1,24 | 0,17 | 0,25 |
ОККф-10-ц+по | 10 | 185 | 75 | 240/180 | 25 | 4 | 100 | К80 | 102 | ЗДФ-0,159-2,0 (К240-180-4х25) | 1,24 | 0,17 | 0,25 |
H - высота
А/В - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОККф - опоры круглоконические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол круглоконической опоры освещения выполнен из листового металла, имеет коническую форму и окружность в поперечном сечении. Круглоконические опоры применяются для установки светильников венчающего или консольного типов с использованием кронштейнов различных конфигураций.

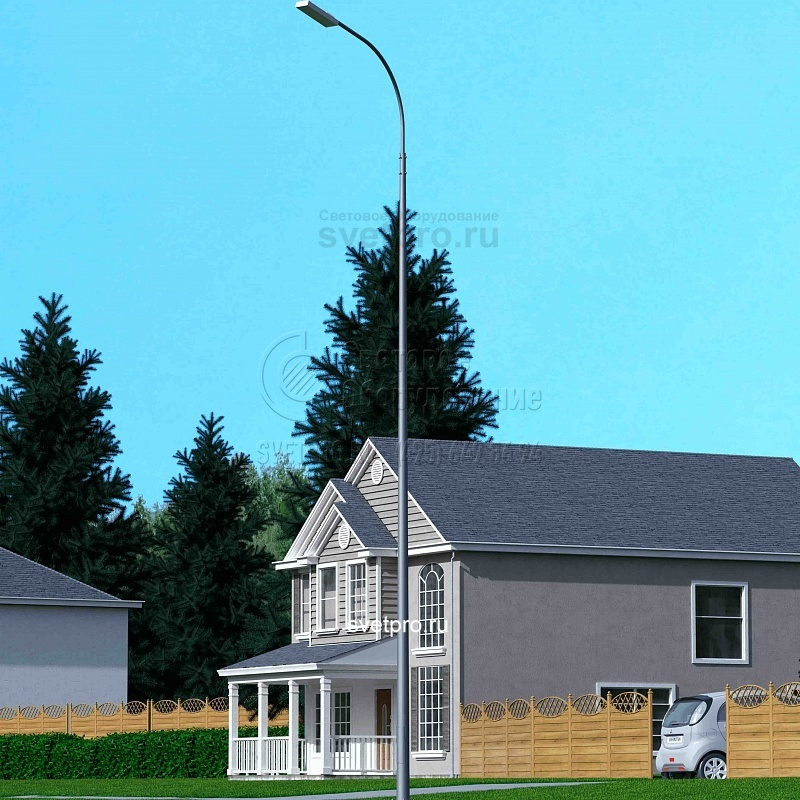

Фотогалерея
