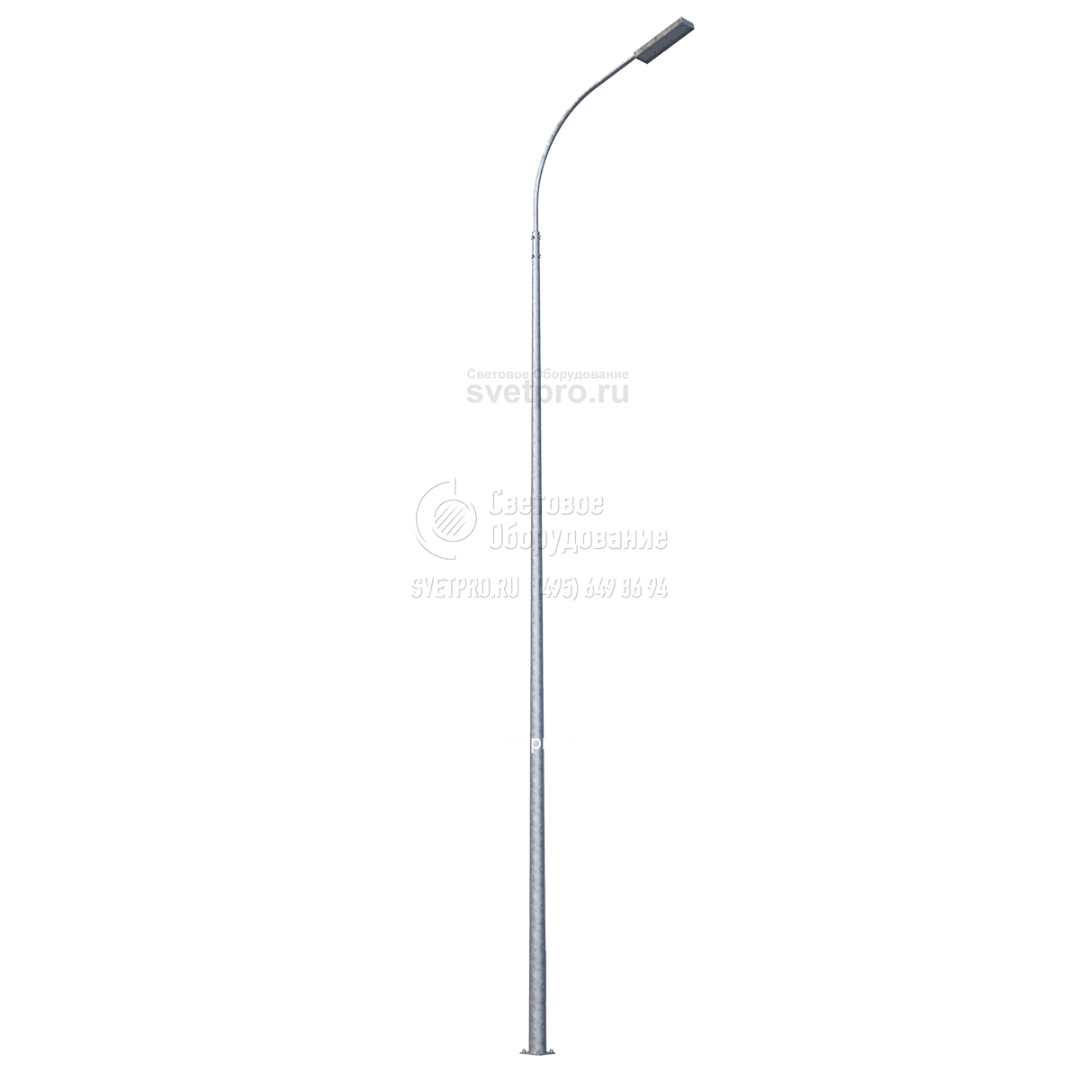

ОККф-9 Опоры круглоконические несиловые фланцевые
| Область применения: |
|
| Назначение: |
|
| Высота: | 9 м |
| Вес: | 89 кг |
| Верхний диаметр: | 75 мм |
| Нижний диаметр: | 174 мм |
| Нагрузка на опору: | менее 300 кг |
| Артикул производителя: | ОККф-9 |
Производитель «Пересвет», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

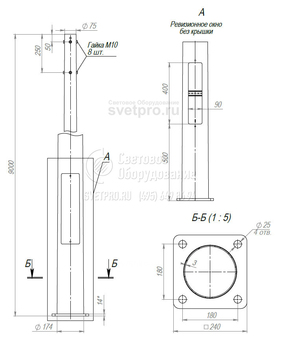

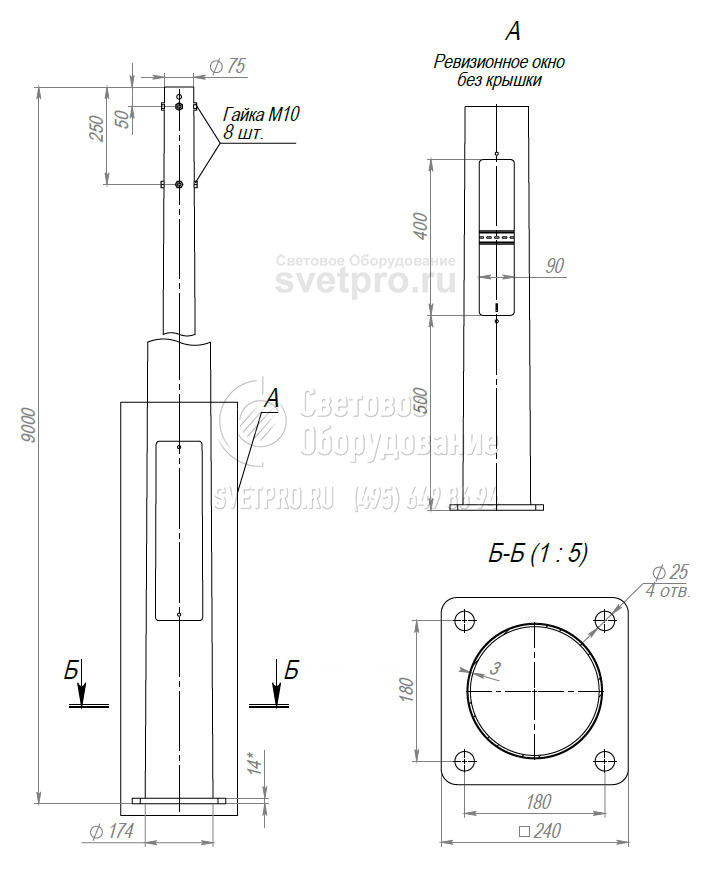

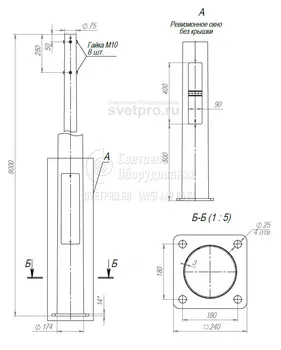

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М, т*м | N, т | Q, т | |||||||||||
| ОККф-9-ц | 9 | 174 | 75 | 240/180 | 25 | 4 | 90 | К80 | 89 | ЗДФ-0,159-2,0 (К240-180-4х25) | 1,15 | 0,14 | 0,27 |
| ОККф-9-ц+по | 9 | 174 | 75 | 240/180 | 25 | 4 | 90 | К80 | 89 | ЗДФ-0,159-2,0 (К240-180-4х25) | 1,15 | 0,14 | 0,27 |
H - высота
А/В - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОККф - опоры круглоконические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол круглоконической опоры освещения выполнен из листового металла, имеет коническую форму и окружность в поперечном сечении. Круглоконические опоры применяются для установки светильников венчающего или консольного типов с использованием кронштейнов различных конфигураций.

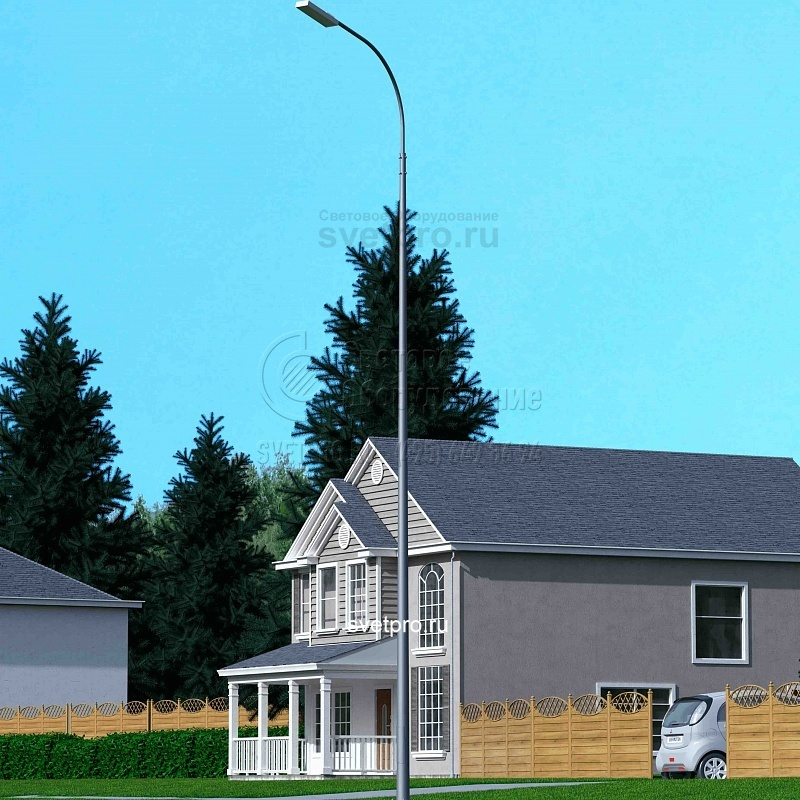

Фотогалерея
-
