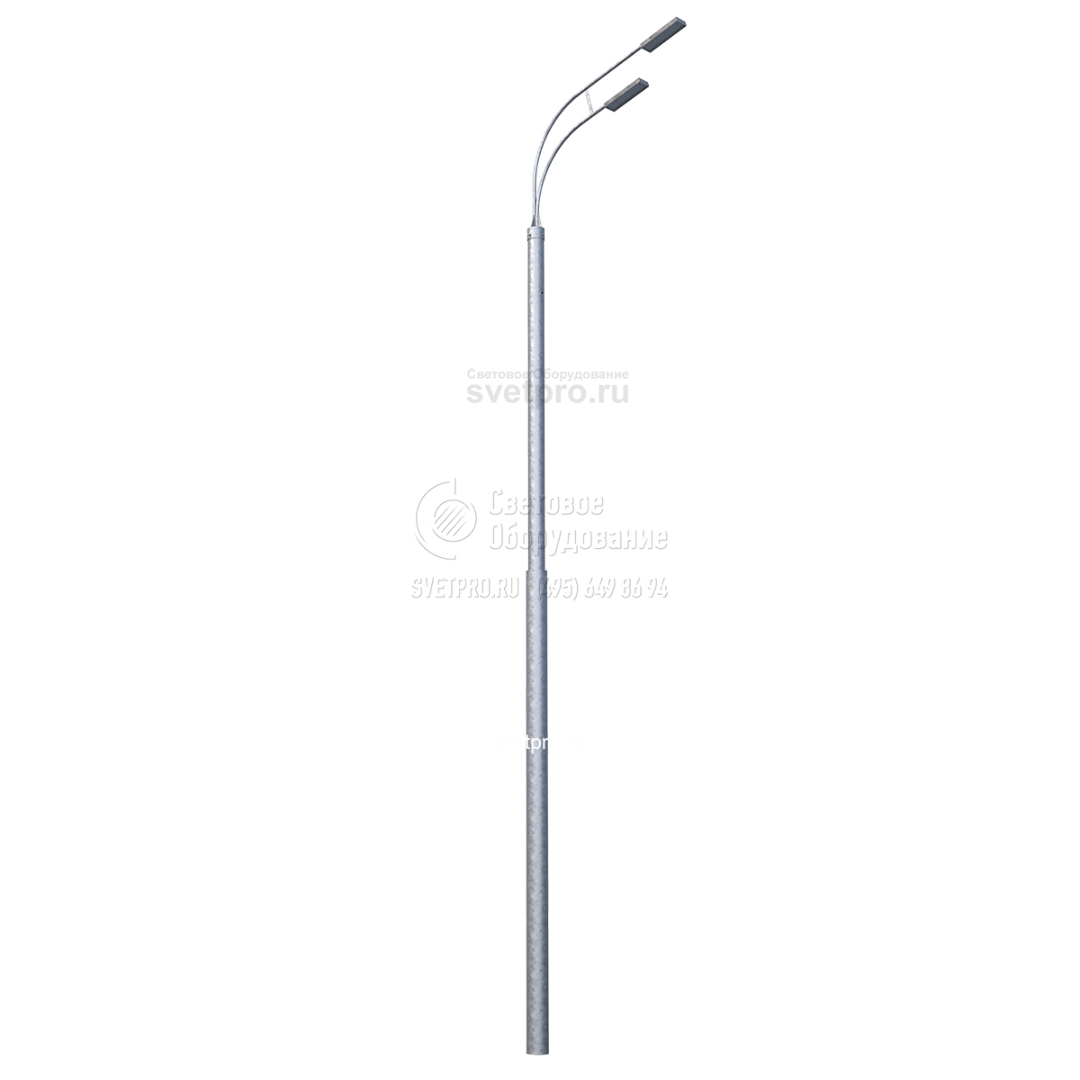

ОСп-0,4-8,5-10,5 Опоры трубчатые силовые прямостоечные
Область применения: |
|
Назначение: |
|
Высота: | 8,5 м |
Вес: | 323 кг |
Верхний диаметр: | 168 мм |
Нижний диаметр: | 219 мм |
Нагрузка на опору: | 400 кг |
Артикул производителя: | ОСп-0,4-8,5-10,5 |
Производитель «Пересвет», Россия
как выбрать опору?

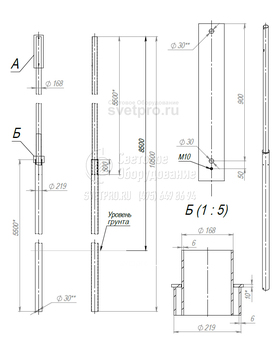

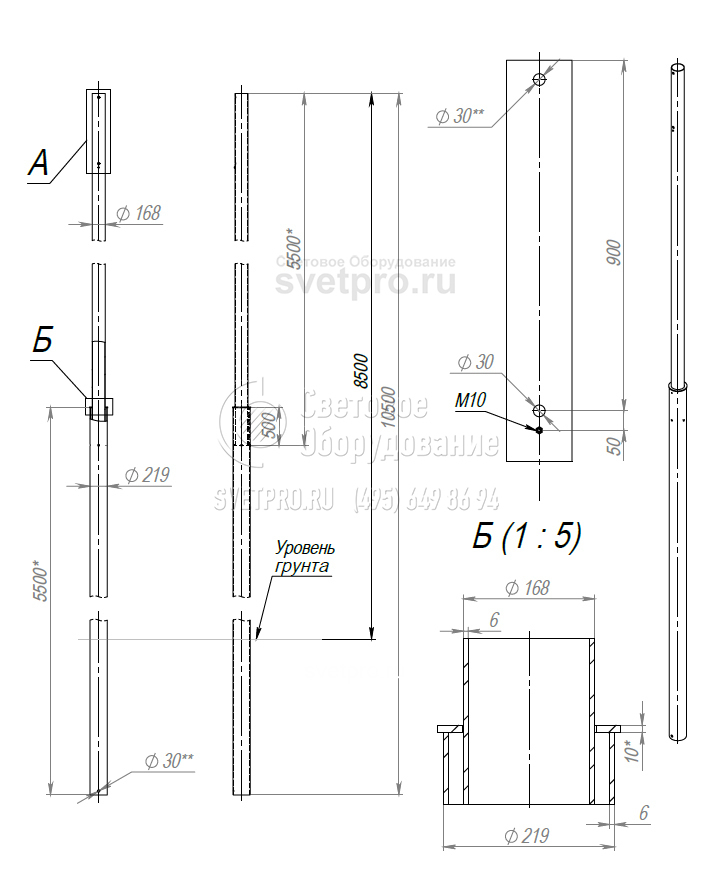

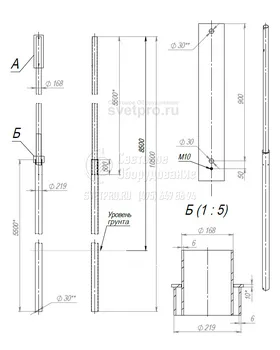

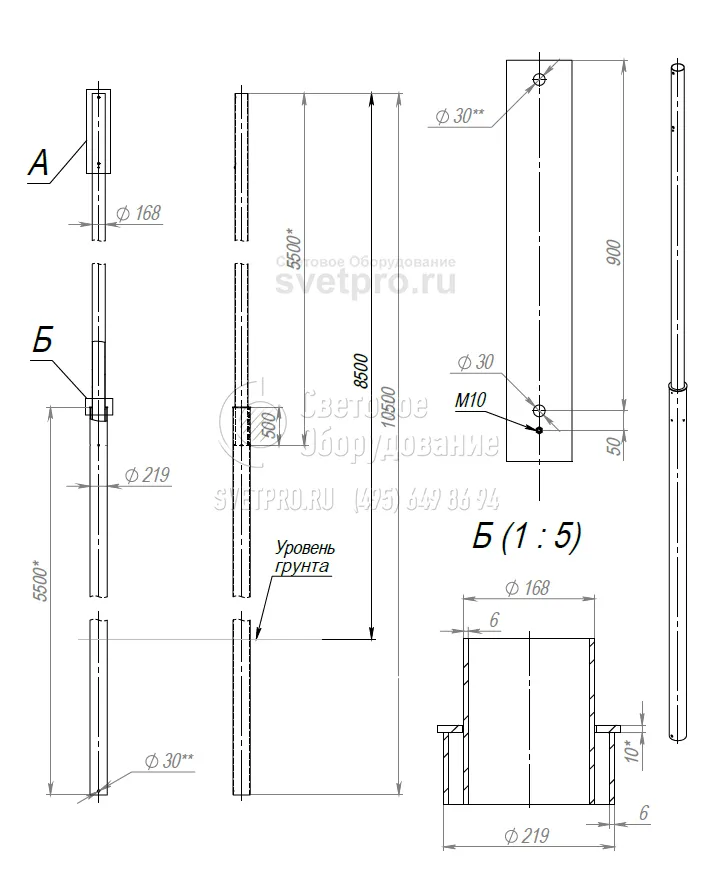

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | P, кгс | Н, м | D1, мм | D2, мм | h, м | Посадочное место кронштейна | Масса, кг |
---|---|---|---|---|---|---|---|
ОСп-0,4-8,5-10,5-01-ц | 400 | 8,5 | 219 | 168 | 2 | О180 | 323 |
ОСп-0,4-8,5-10,5-02-ц | 400 | 8,5 | 219 | 168 | 2 | О180 | 323 |
P - нагрузка
H - высота
h - подземная часть
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
ОПИСАНИЕ
ОСп - опоры трубчатые силовые прямостоечные. Предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами, предназначенными для подземного подвода кабеля (несиловыми). Трубчатые силовые опоры изготавливаются двухсоставными с поперечным сварным стыком в центральной части стойки из стальных электросварных труб.

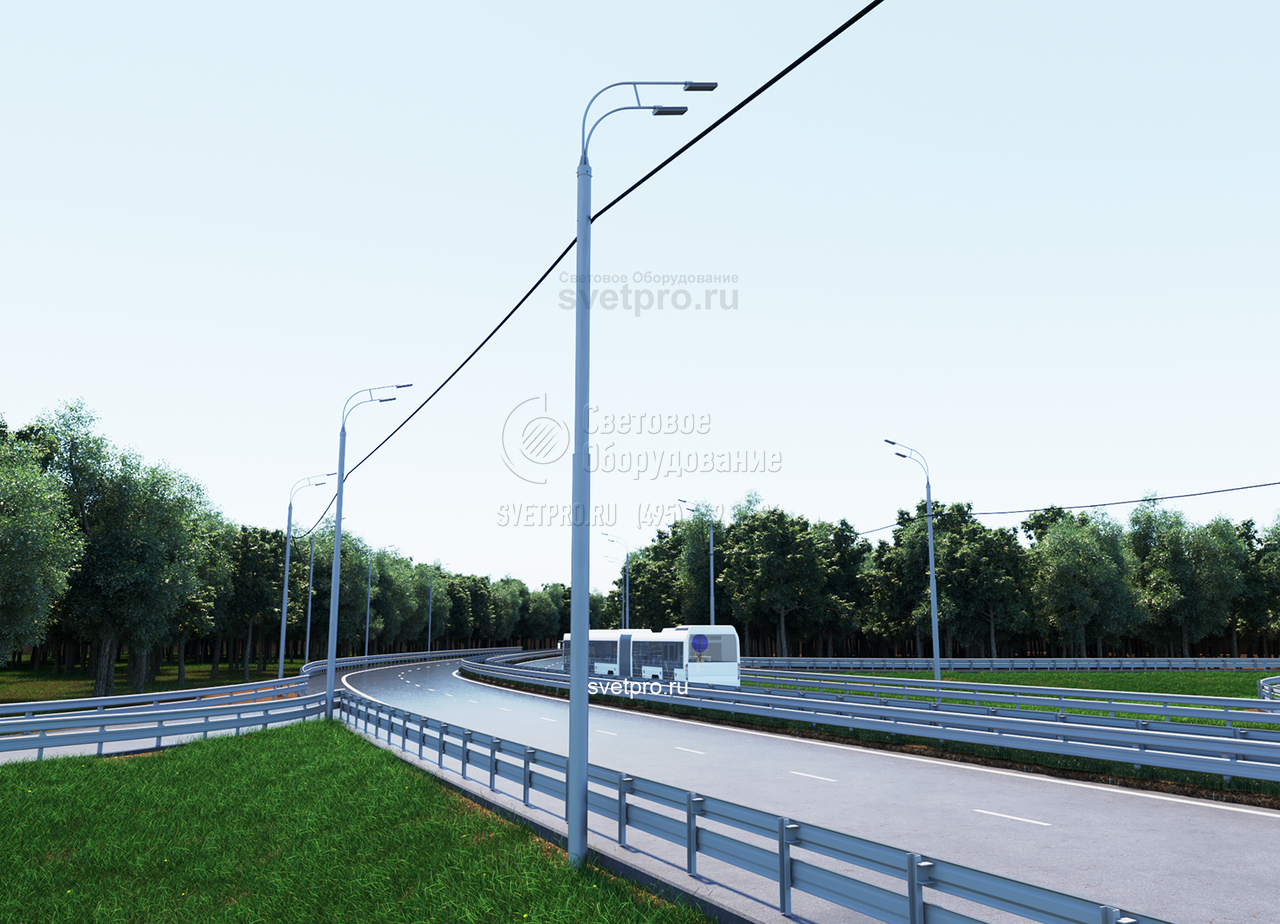

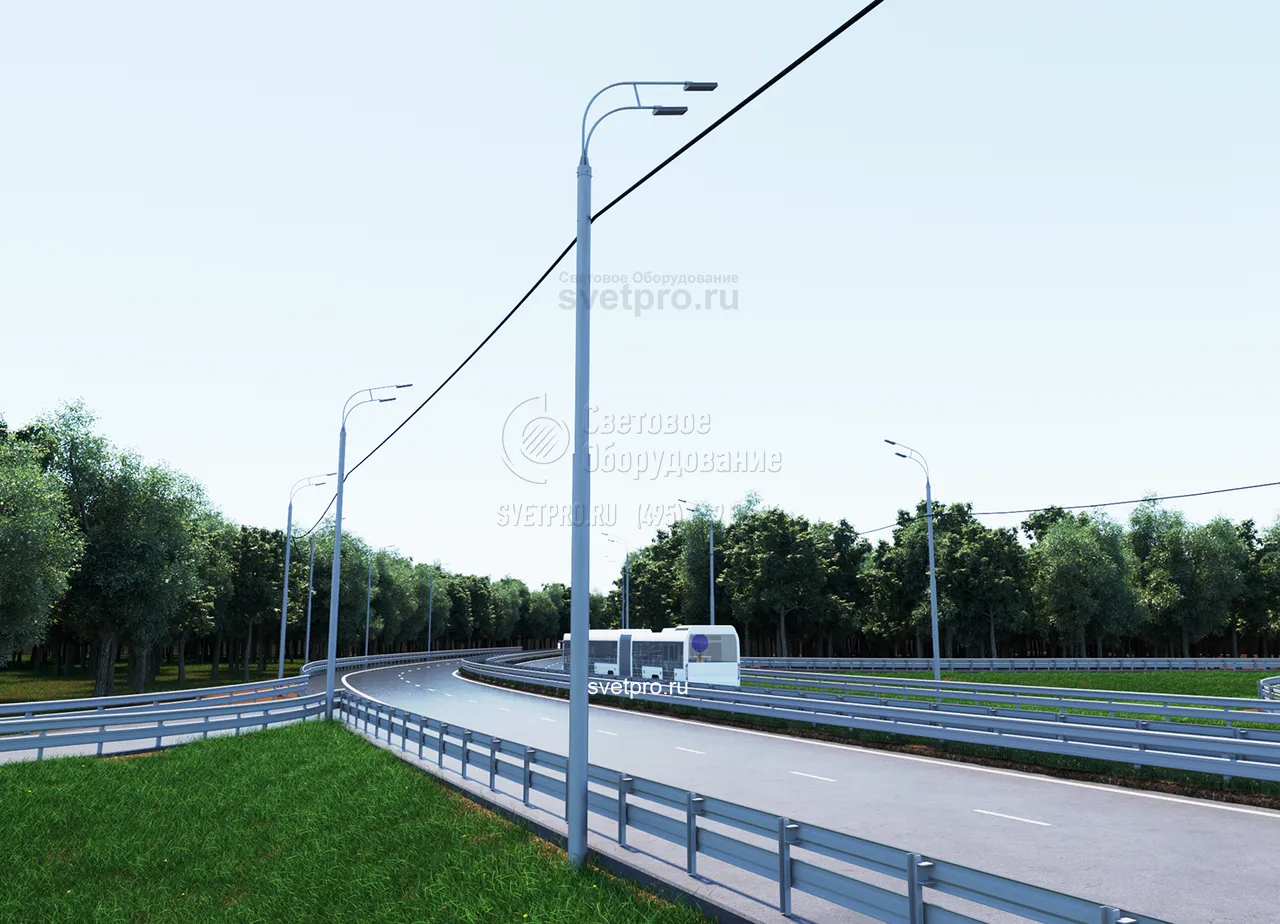

Фотогалерея
