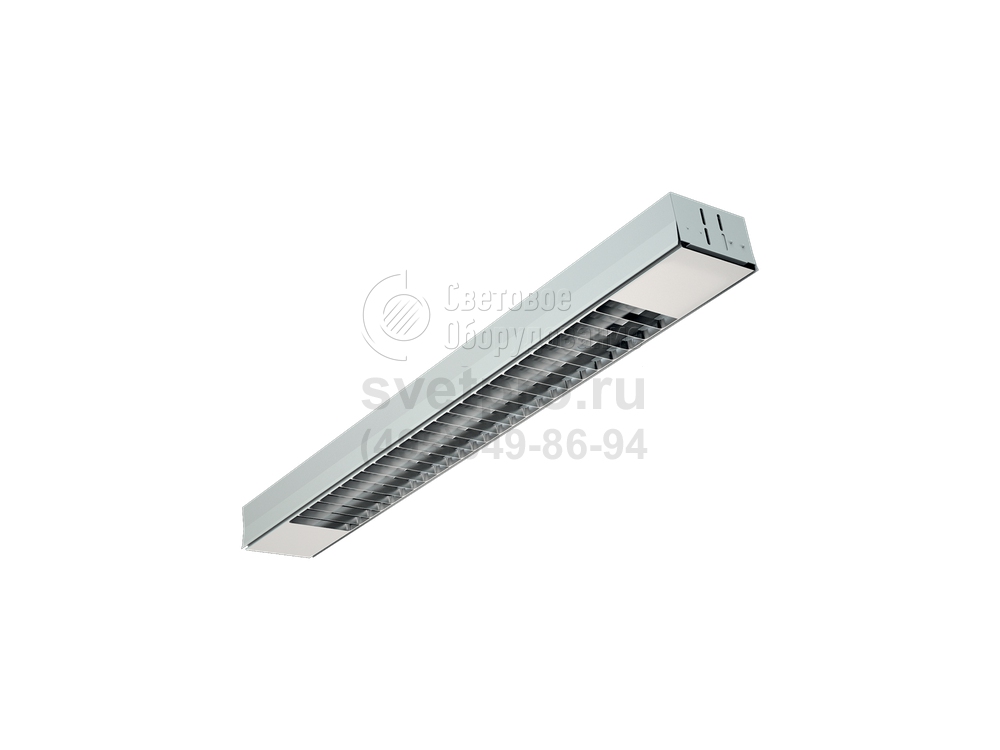

AL Светильники для реечного потолка
Область применения: |
|
Назначение: |
|
Мощность: | 14-72 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G5, G13 |
Номинальное напряжение: | 230 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | AL |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы AL применяются для освещения гипер- и супермаркетов, складов, цехов предприятий, офисов.

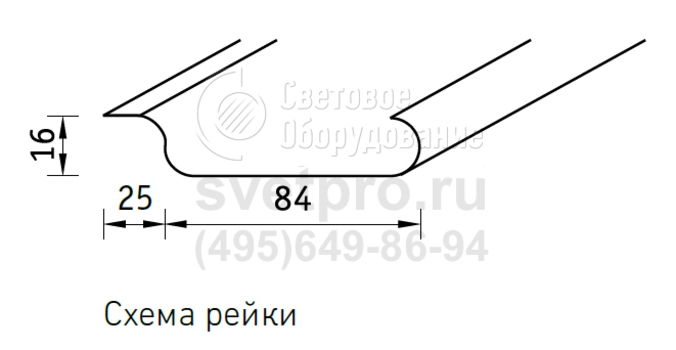

Светильники встраиваются в потолки, собираемые из реек с закругленным краем (итальянский дизайн).
Выбору доступны одно- и двухламповые версии. Источник света – лампа Т5 (14 Вт) или Т8 (36 Вт). Зажигание ламп, равномерность светообразования (пульсации менее 3%) и экономичное использование электроэнергии (cosϕ>0,96) обеспечивает применение электронного ПРА. Тип аппарата используемого оборудования позволил уменьшить вес светильников, доведя до 1,1 кг. Количество излучаемого света в модификациях: 1200, 2850, 6700 лм. Выбор можно остановить на изделиях с блоком аварийного питания. Ресурс времени работы от БАП составляет 2,5 часа, свет излучает 1 лампа, количество света 10% от номинала.
Световой поток формируется под воздействием зеркального отражателя. Для ограничения слепящего действия изделие дополняется экранирующей решеткой. Оптический элемент выбирается по размеру и цвету (белый, хром) из аксессуаров. Вес 1-й решетки: 0,12 и 0,23 г. Габаритные версии светильников: 570х85, 1220х85, 1220х195 мм. Степень конструктивно обеспеченной защиты от вмешательств пыли и влаги – IP20. Модель устанавливается в теплых помещениях.
В светильнике предусмотрена работа одной лампы в случае аварийного отключения питающего напряжения. Батарея блока резервного питания обеспечивает работу лампы в течение 2,5 часов в данном режиме. Световой поток лампы при этом составляет 10% от номинального. Качество электроэнергии должно соответствовать ГОСТ Р 54149-2010.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Комплект поставки
Светильник (без ламп), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в реечные потолки итальянского дизайна.
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый белой порошковой краской. В корпусе установлена пускорегулирующая аппаратура.
Оптическая часть
Зеркальный отражатель из анодированного алюминия и решетка из алюминиевой рейки.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | - |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <3% |
Ударопрочность | - |
Класс энергоэффективности | A…A+ |
Вес | 1,1 кг |
Блок аварийного питания | Да |

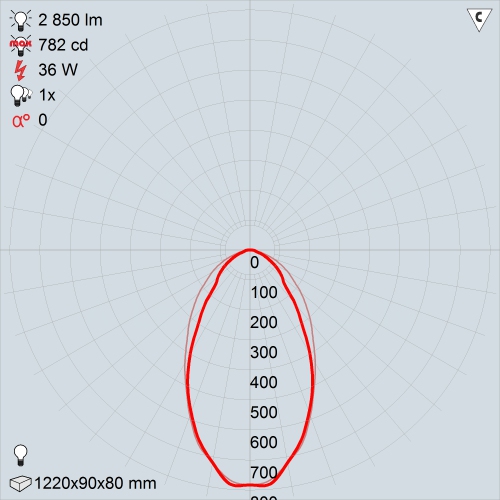

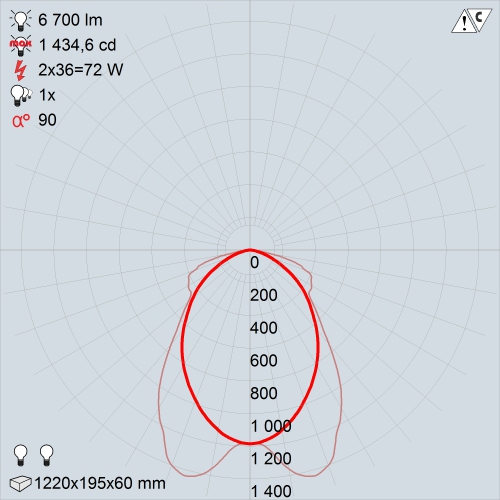

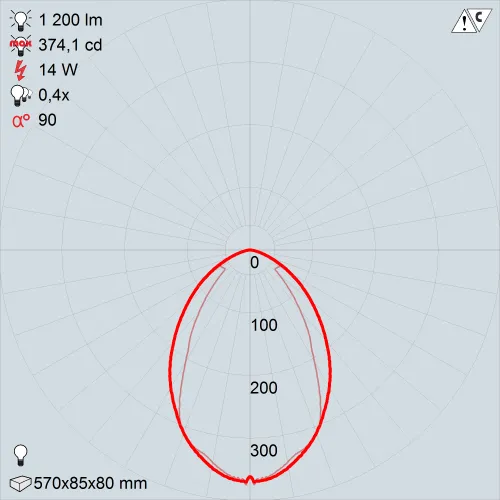

КСС
AL 114 HF without louver | AL 136 HF without louver | AL 236 HF ES1 without louver, AL 236 HF without louver |

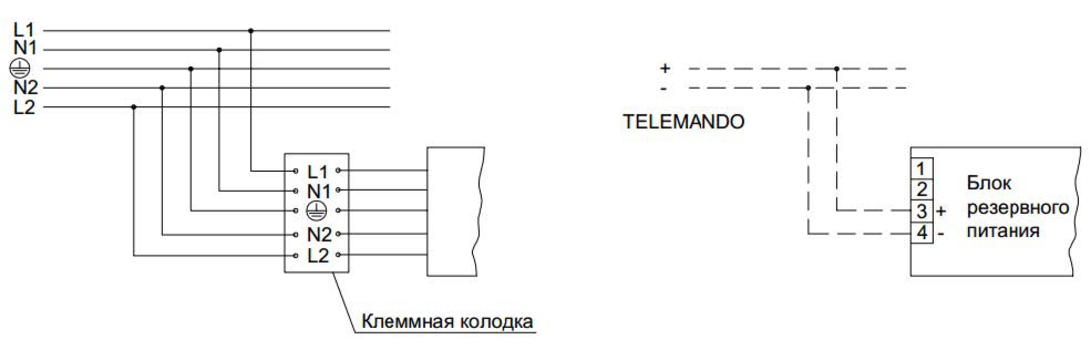

Схемы подключения
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг | Внешний вид |
---|---|---|---|---|
Решетка 1x36/R белая | 1 | 2001000010 | 0.23 | |
Решетка 1х18/R белая | 1 | 2001000030 | 0.12 | |
Решетка 1x36/R хром | 1 | 2001000210 | 0.23 |

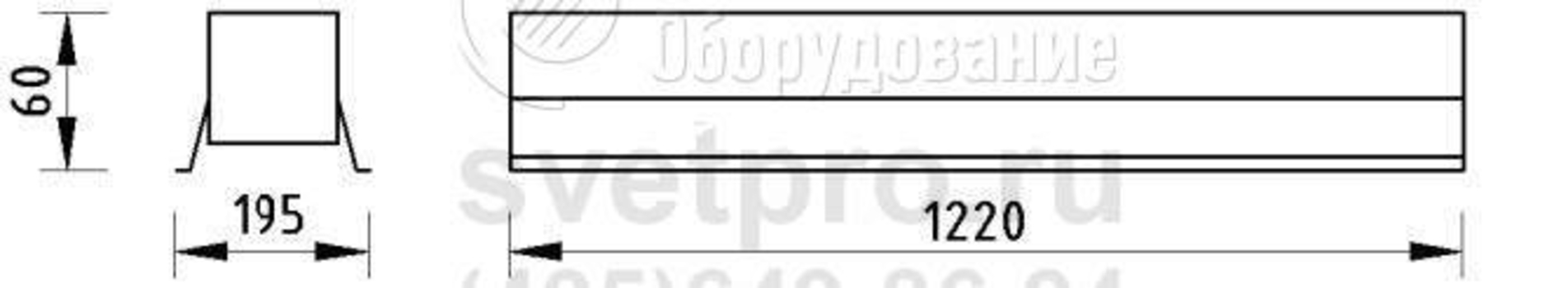

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
AL 114 HF without louver | 1 | 14 Вт | ЭПРА | G5 | ЛЛ | 570 мм | 85 мм | 1001000170 |
AL 136 HF without louver | 1 | 36 Вт | ЭПРА | G13 | ЛЛ | 1220 мм | 85 мм | 1001000070 |
AL 236 HF ES1 without louver | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1220 мм | 195 мм | 1001000090 |
AL 236 HF without louver | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1220 мм | 195 мм | 1001000100 |
