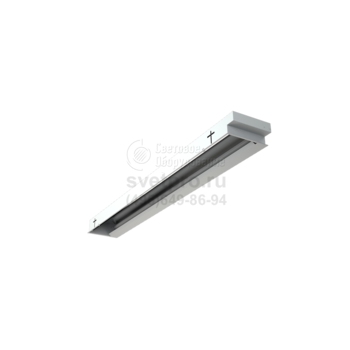

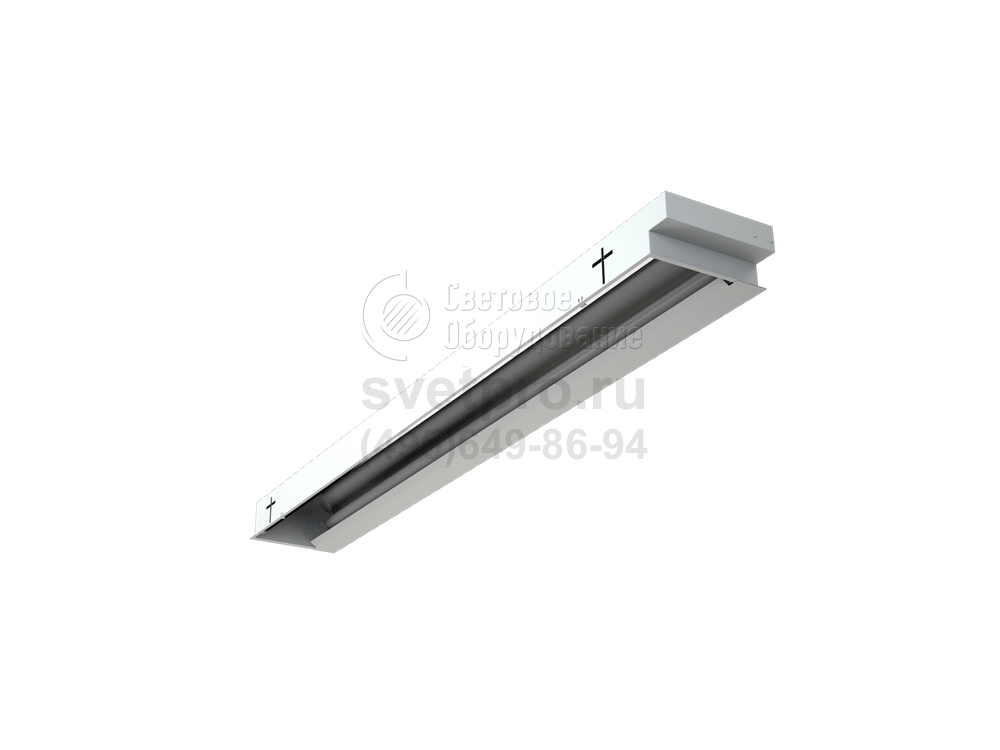

ASM/R Встраиваемый светильник с асимметричным отражателем
Область применения: |
|
Назначение: |
|
Мощность: | 18-36 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G13 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ASM/R |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы ASM/R применяют в торговых залах и выставочных павильонах, образовательных и методических кабинетах, помещениях для размещения объектов развлекательной направленности.
Встраивание в профильные ячейки потолков Армстронг обеспечено форматом изделий и шириной полки Т-образного профиля. В вырезах потолков, подшитых гипсокартоном, светильники удерживаются клипсами (аксессуар)
Изделие представляют 2 габаритные версии: 595х200 мм и 1236х200 мм. Изменение размера связано с применением лампы разной мощности: 18 Вт и 36 Вт. Работоспособность источника света поддерживает ЭПРА. Активное использование потребляемой мощности составляет более 96%. О равномерности видимого излучения свидетельствует коэффициент пульсаций, не превышающий 3 %. В состав светильника входит асимметричный отражатель.
Эстетический вид светильника ASM/R поддерживает белое порошковое окрашивание, нанесенное на стальной прямоугольный корпус. Соблюдение в помещениях рекомендуемого температурного диапазона (+5°С – +35°С) и отсутствие пылевых загрязнений и влаги, поддерживает работоспособность модели и длительность периода эффективной эксплуатации.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Комплект поставки
Светильник (без ламп), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подвесные потолки типа Армстронг или в подшивные потолки из гипсокартона с помощью клипс. Клипсы заказываются отдельно (4 шт. на светильник). Код заказа клипс (1 шт.) — 2905000110.
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый белой порошковой краской. В корпусе установлена пускорегулирующая аппаратура.
Оптическая часть
Асимметричный зеркальный отражатель из анодированного алюминия.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | - |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <3% |
Ударопрочность | - |
Класс энергоэффективности | A |
Блок аварийного питания | - |

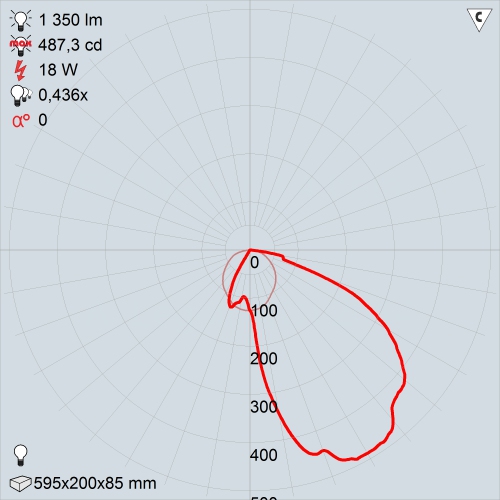

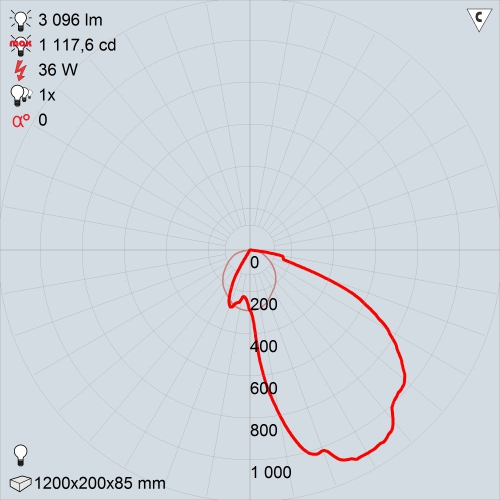

КСС
ASM/R 118 HF | ASM/R 136 HF |

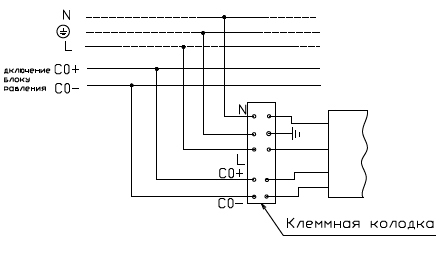

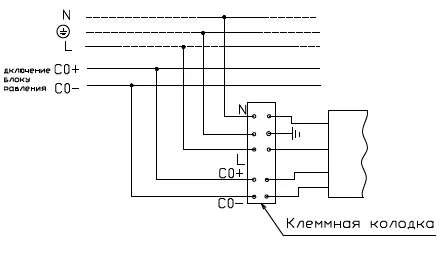

Схема подключения к питающей сети с регулируемым ЭПРА
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Клипса г/к | 4 | 2905000110 | 0.018 |

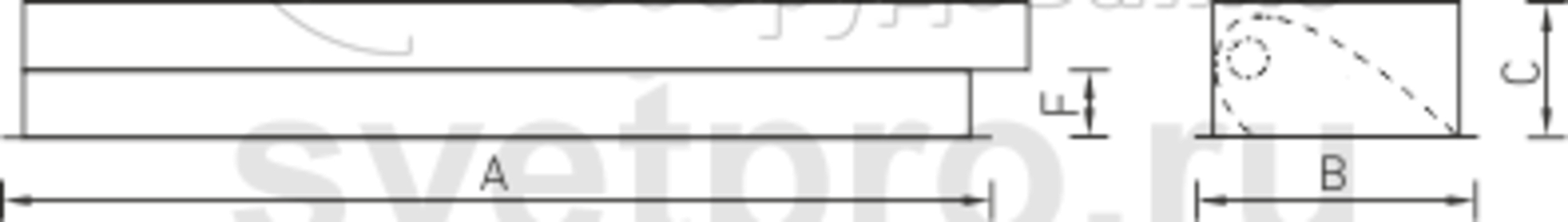

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
ASM/R 118 HF | 1 | 18 Вт | ЭПРА | G13 | ЛЛ | 595 мм | 200 мм | 1283000030 |
ASM/R 136 HF | 1 | 36 Вт | ЭПРА | G13 | ЛЛ | 1236 мм | 200 мм | 1283000080 |
