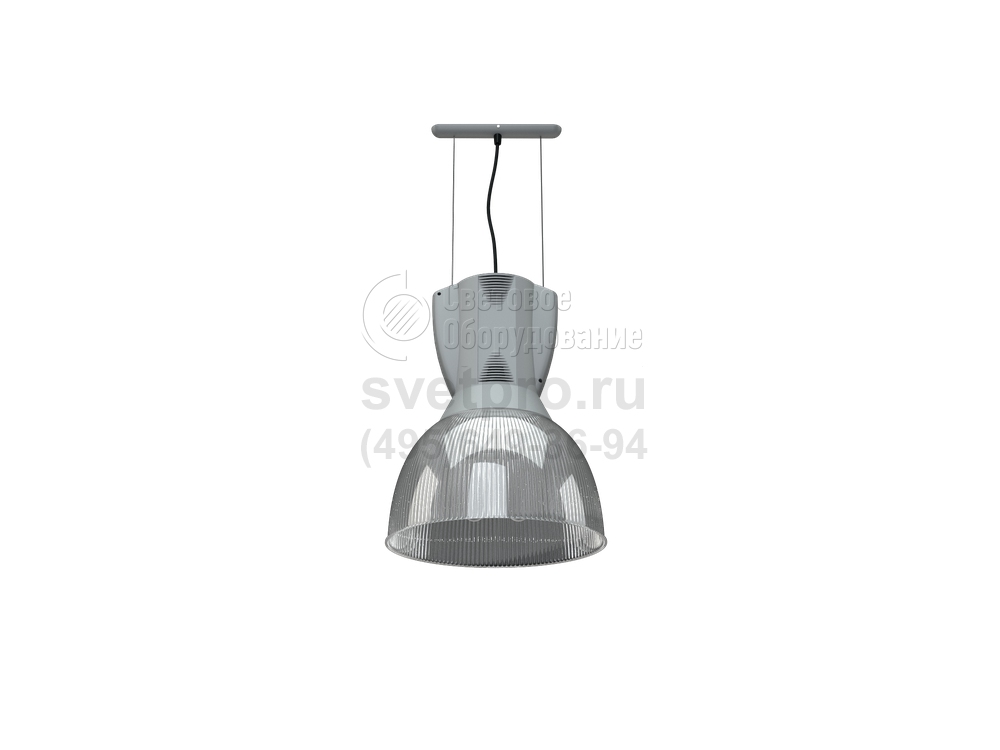

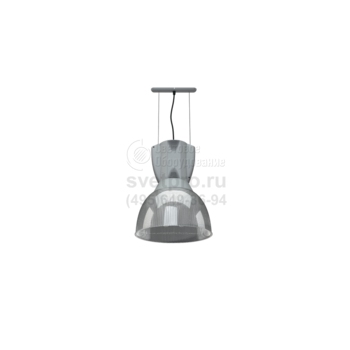

HBM Светильник серии HB
Область применения: |
|
Назначение: |
|
Мощность: | 70-150 Вт |
Источник света: | Металлогалогенная лампа (МГЛ) |
Цоколь: | G12 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP21 |
Климатическое исполнение: | УХЛ2 |
Артикул производителя: | HBM |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы HBM применяются для освещения столовых, кафе, гостиниц, выставочных павильонов, бутиков, торговых центров.
Монтаж светильника осуществляется с использованием тросового подвеса. Его длину можно регулировать в пределах 2-х метров.
В корпусе изделия установлен ЭПРА и патрон для металлогалогенной лампы со штырьковым цоколем G12 мощностью 70 или 150 Вт. Активно расходуемая мощность составляет не менее 95% от общего объема потребленной электроэнергии. Пульсации светового потока (7000 и 15500 лм) – менее 5%. Глубокий тип светораспределения обеспечен наличием отражателя. Положение лампы и форма оптического элемента позволяют формировать защитный угол светильника. Защитную функцию выполняет темперированное стекло.
Внешняя часть алюминиевого корпуса и куполообразного отражателя (Ø 320 мм) окрашена порошковым методом. Высота светильника HBM – 420 мм. Цвет окрашивания – металлик. Конструктивная форма обеспечивает степень защиты – IP21. Работоспособность модели не нарушит понижение температуры воздуха до -20°С.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Комплект поставки
Светильник (без ламп), шт.- 1
Стартеры (для светильников с ЭмПРА), шт. по числу ламп
Опора пластиковая (для AOT, LTX, OPL(PRS)/S), комплект - 1
Гермоизолятор (для AOT, LTX, OPL(PRS)/S, ASM/S IP54, K 300 new) комплект - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Шайба М6, шт. (для ASM/S IP54) - 2
Шайба резиновая, шт. (для ASM/S IP54, OD 111 new, OD 111 HF new/ для K 300 new) - 2/4
Лабиринт, шт. (для OD 111 new, OD 111 HF new, K 300 new) - 1
Установка
Крепление на подвесах.
Конструкция
Корпус из литого под давлением алюминия покрытый краской цвета металлик. В корпусе установлена пускорегулирующая аппаратура.
Оптическая часть
Прозрачный рассеиватель из ПММА. Светильник с металлогалогенными лампами комплектуется защитным алюминиевым отражателем с темперированным силикатным стеклом.
Параметры
Диммирование | - |
cosFI | > 0,95 |
AC/DC | - |
EMC | Да |
Температурный режим | от -20 до +40 C |
Цвет корпуса | серый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | - |
Класс энергоэффективности | A…A+, B |
Блок аварийного питания | - |

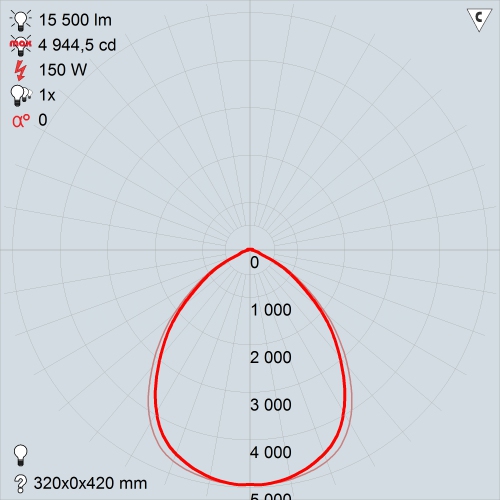

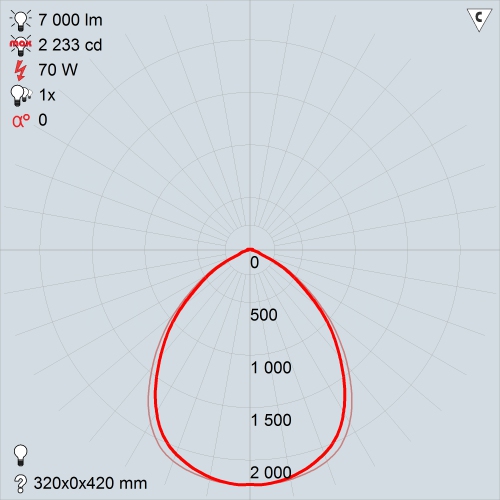

КСС
HBM 70 HF | HBM 150 HF |

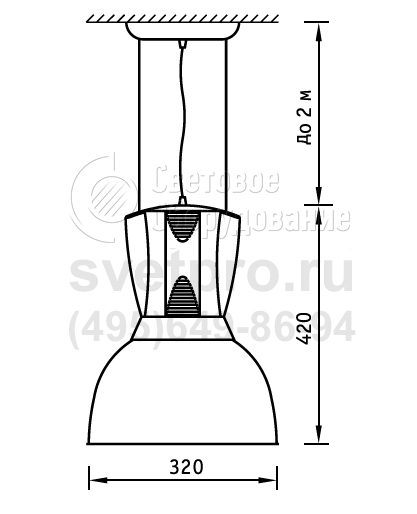

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Диаметр | Высота | Артикул |
---|---|---|---|---|---|---|---|---|
HBM 150 HF | 1 | 150 Вт | ЭПРА | G12 | МГЛ | 320 мм | 420 мм | 1223005150 |
HBM 70 HF | 1 | 70 Вт | ЭПРА | G12 | МГЛ | 320 мм | 420 мм | 1223005120 |
