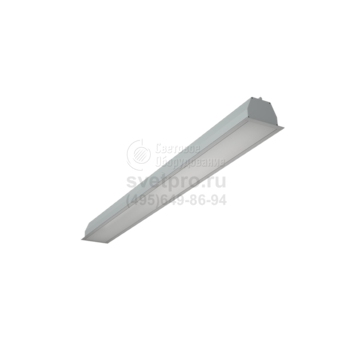

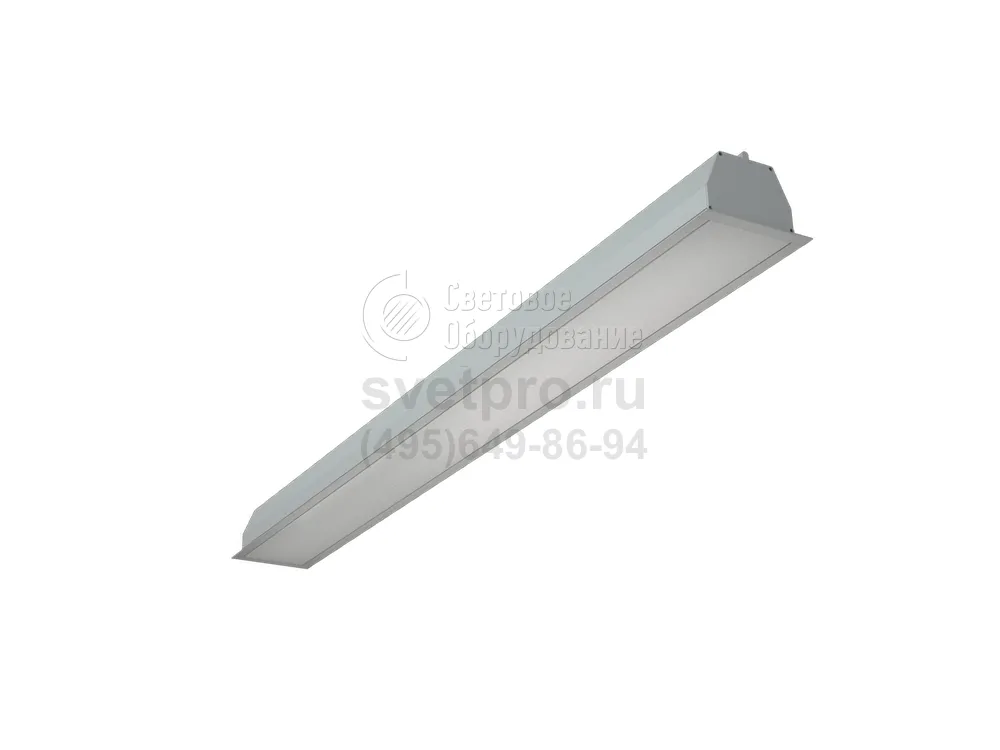

LINER/R DR Встраиваемая световая линия
Область применения: |
|
Назначение: |
|
Мощность: | 28-70 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G5 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | LINER/R DR |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы LINER/R DR применяют для освещения гипер- и супермаркетов, учебных аудиторий и классов, гостиничных коридоров и холлов.
Светильники встраиваются в потолки или стены, подшитые гипсокартоном. Комплект клипс поставляется с основным изделием. Потребность в торцевых крышках (аксессуар) зависит от варианта монтажа: линия или индивидуально.
Модель эксплуатируется с газоразрядной лампой Т5. Модификации оснащаются одной или двумя лампами, мощностью 28 или 35 Вт. ЭПРА размещен в корпусе. Качество света высокое: пульсации составляют менее 5%, отсутствуют посторонние шумы, слепящее действие минимизирует опаловый рассеиватель. Активное использование мощности превышает 96%. Тип КСС – косинусная.
Светильники LINER/R DR предназначены для теплых помещений, в которых исключено повышенное наличие пыли и влаги. Степень защиты – IP20. Разнообразие выбора изделий расширено цветом порошкового окрашивания корпуса: белый или металлик. Так же окрашены и крышки. Рассеиватель, изготовленный из полиметилметакрилата, вставлен в окрашенную металлическую рамку.
Светильник соответствует требованиям безопасности ГОСТ P МЭК 60598-2-2, ГОСТ Р МЭК 60598-1 и ЭМС по ГОСТ P 51318.
Коэффициент мощности, не менее – 0,96.
Комплект поставки
Светильник (без ламп), шт. - 1
Комплект крепежа (для светильников LINER/R LR, DR, DC, DW), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подшивные потолки, стены из гипсокартона с помощью кронштейнов (идут в комплекте). Светильник LINER/R DR светильники для установки как в линию, так и одиночно. Необходимо заказать комплект крышек, в который входят: 2 торцевые крышки, крепежные элементы для торцевых крышек. (Коды заказа комплекта крышек для светильников LINER/R DR, LR: белый - 2471000010, металлик - 2471000020).
Конструкция
Корпус светильника изготовлен из алюминиевого профиля, окрашенного порошковой краской белого и цвета металлик. В корпусе установлен электронный пускорегулирующий аппарат.
Оптическая часть
Опаловый рассеиватель из ПММА.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | - |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | металлик, белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A…A+ |
Блок аварийного питания | - |

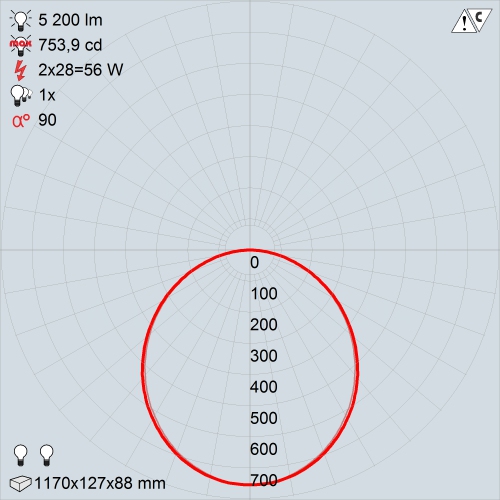

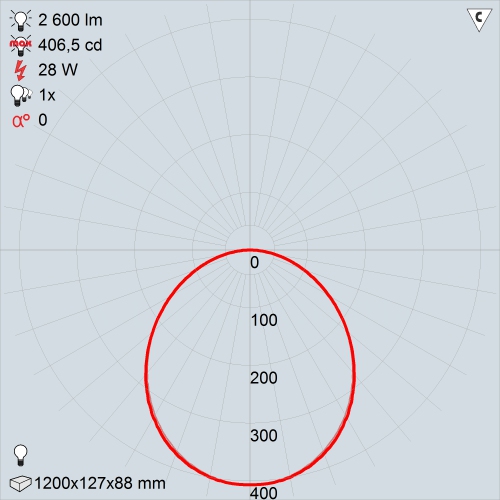

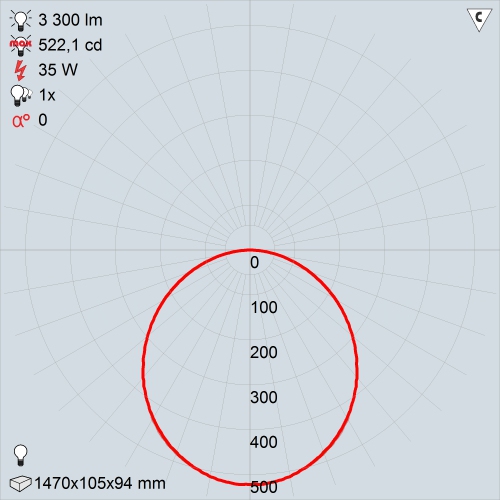

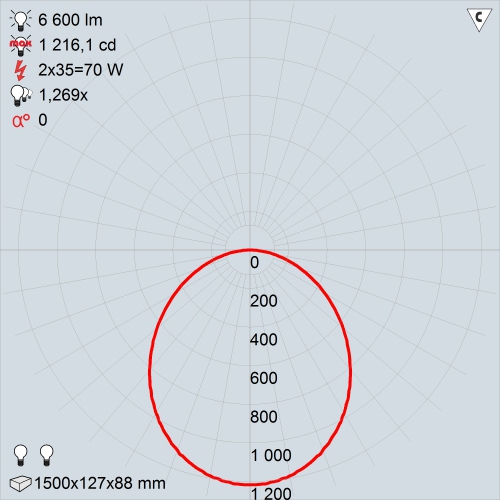

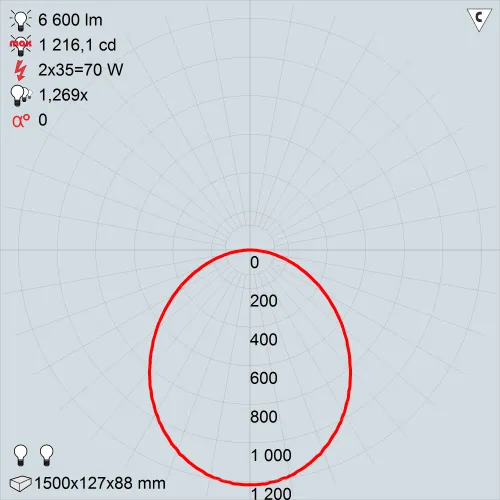

КСС
LINER/R DR 128 | LINER/R DR 235 | LINER/R DR 228 | LINER/R DR 135 |

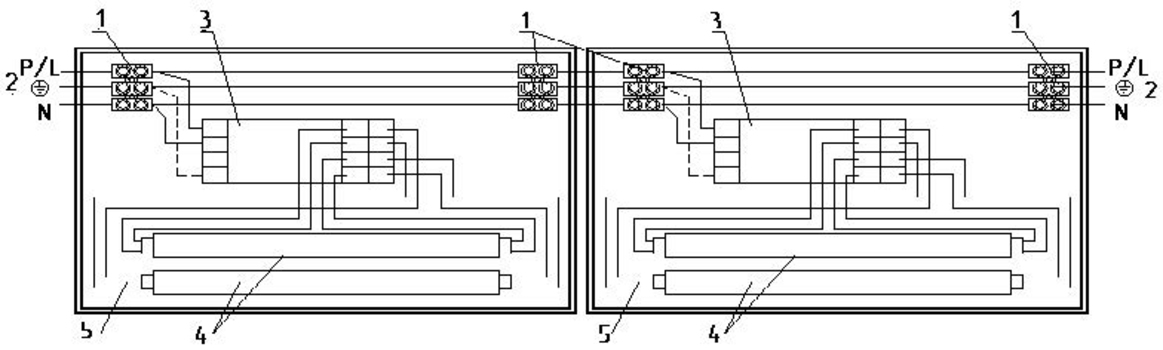

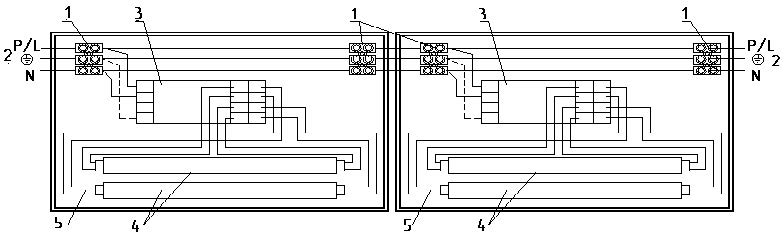

Схема сквозной проводки
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Комплект крышек LINER/R DR, LR белый | 1 | 2471000010 | 0.35 |
Комплект крышек LINER/R DR, LR металлик | 1 | 2471000020 | 0.35 |

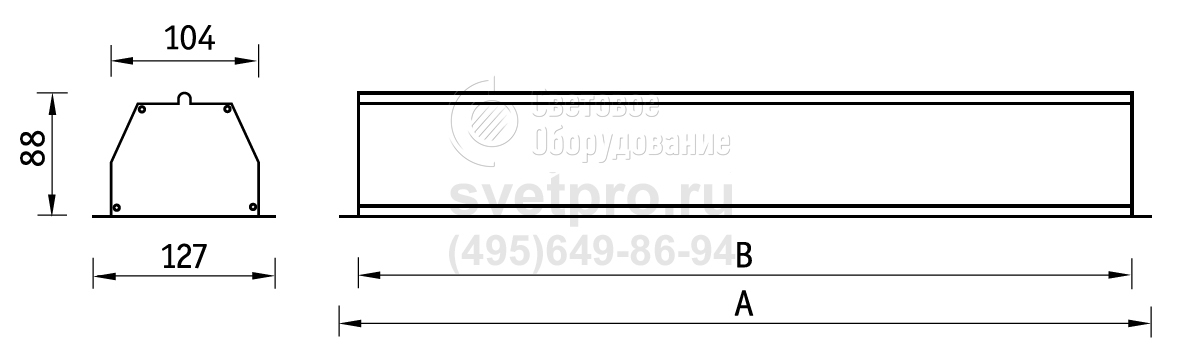

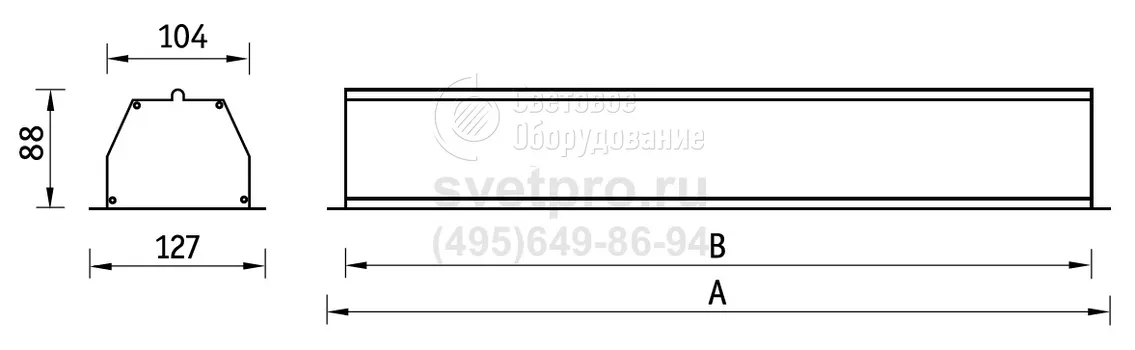

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
LINER/R DR 128 HF S | 1 | 28 Вт | ЭПРА | G5 | ЛЛ | 1200 мм | 127 мм | 1471000560 |
LINER/R DR 128 HF W | 1 | 28 Вт | ЭПРА | G5 | ЛЛ | 1200 мм | 127 мм | 1471000220 |
LINER/R DR 135 HF S | 1 | 35 Вт | ЭПРА | G5 | ЛЛ | 1500 мм | 127 мм | 1471001480 |
LINER/R DR 135 HF W | 1 | 35 Вт | ЭПРА | G5 | ЛЛ | 1500 мм | 127 мм | 1471000230 |
LINER/R DR 228 HF S | 2 | 56 Вт | ЭПРА | G5 | ЛЛ | 1200 мм | 127 мм | 1471000490 |
LINER/R DR 228 HF W | 2 | 56 Вт | ЭПРА | G5 | ЛЛ | 1200 мм | 127 мм | 1471000250 |
LINER/R DR 235 HF S | 2 | 70 Вт | ЭПРА | G5 | ЛЛ | 1500 мм | 127 мм | 1471000580 |
LINER/R DR 235 HF W | 2 | 70 Вт | ЭПРА | G5 | ЛЛ | 1500 мм | 127 мм | 1471000260 |
