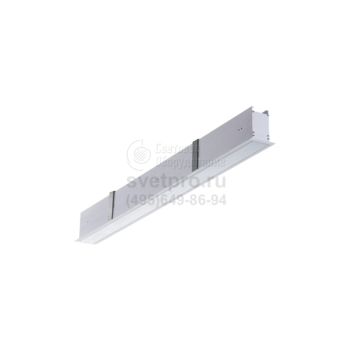

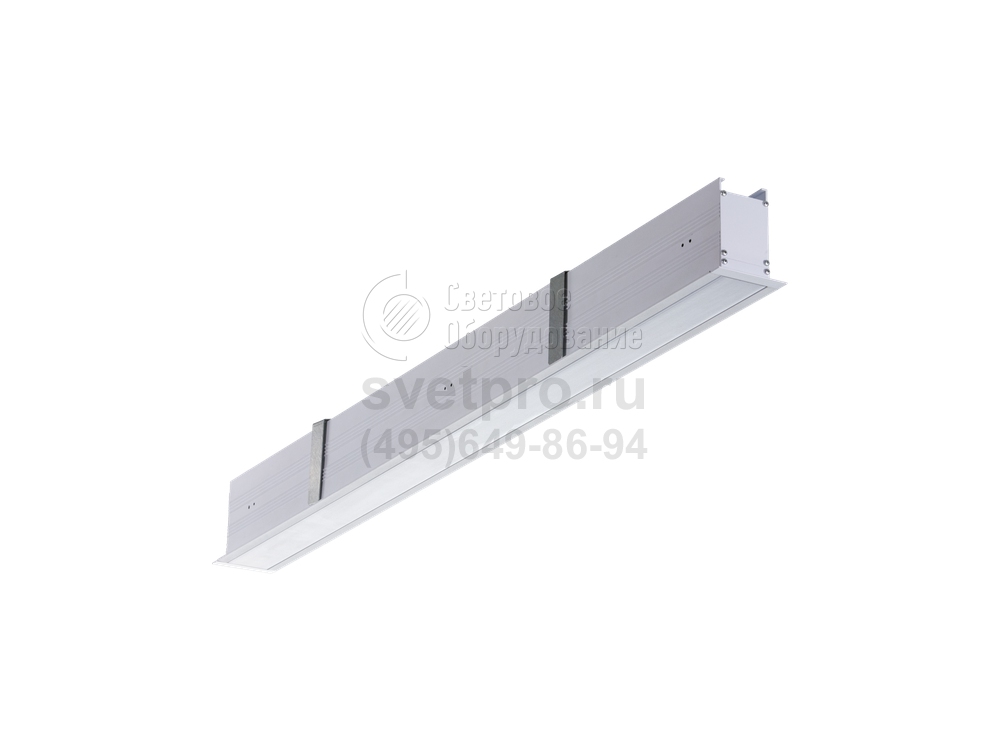

LINER/R LED TH Встраиваемая световая линия
Область применения: |
|
Назначение: |
|
Мощность: | 18-32 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | LINER/R LED TH |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 1500-3200 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Световые линии и светильники LINER/R LED TH устанавливаются в супер- и гипермаркетах, учреждениях системы образования, офисах, гостиничных комплексах. Изделия с маркировкой DR поставляются с монтажным комплектом.
Модель применяется в гипер- и супермаркетах, гостиницах, офисных центрах, образовательных заведениях, в объектах развлекательной направленности.
В корпусе каждой модификации: одиночной, угловой и для выстраивания прямых линий, установлен драйвер. Для начального и конечного светильников в линии, потребуется аксессуар – торцевая крышка. Мощность LED модулей: 18 и 32 Вт, количество излучаемого света: 1500 и 3000 (3200) лм. Наращивание мощности взаимосвязано с увеличением длины светильника от 562 до 1153 мм. Опаловый рассеиватель, минимизирует слепящее действие и делает невидимым расстояние между отдельными светодиодами. В результате образуется тонкая (60 мм) бестеневая линия.
Рассеиватель, упакованный бухтой, является аксессуаром. Мера направлена на минимальное наличие стыков. Длина непрерывного светопропускающего полотна, изготовленного из полиметилметакрилата, составляет от 2246 мм до 13500 мм. На алюминиевый корпус и крышки нанесено порошковое окрашивание цвета металлик или белое.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ГОСТ CISPR 15-2004 (напряжение индустриальных радиопомех) и ГОСТ Р 51317.3.2-2006 (гармонические составляющие тока).
КОМПЛЕКТ ПОСТАВКИ
Светильник, шт. - 1
Упаковка, шт. - 1
Комплект монтажный* - 1
Паспорт, шт. - 1
* Только для версий DR: провод ПуГВ-1,5 белый, 2шт., провод заземления ПВ-3 (1х1,5) 1шт., винт М4х8 2шт.
Установка
Встраивается в подшивные потолки из гипсокартона. Возможна, как одиночная установка, так и соединение светильников в бестеневые линии. LINER/R D LED TH - светильник для одиночной установки. LINER/R DR LED TH - светильник для установки в линию. Максимальное количество светильников, установленных в линию 50 шт. С помощью угловых элементов (LINER/R CC LED 600 TH 4000K) могут создаваться линии под углом 90 градусов.
Конструкция
Корпус светильника изготовлен из алюминиевого профиля, окрашенного порошковой краской цвета металлик или белый. Драйвер расположен внутри корпуса светильника. При установке светильников в линию необходимо заказать комплект торцевых крышек и рассеиватель необходимой длины (поставляется в бухтах). Соединительные элементы идут в комплекте.
Оптическая часть
Светодиодный модуль закрыт опаловым рассеивателем из ПММА, который исключает видимость отдельных cветодиодов. Тип светодиодов: SMD.
Параметры
PFС | > 0,96 |
AC/DC | Да |
Диммирование | - |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | серебристый, белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A |
Пусковой ток | 19, 20, 25 A |
Блок аварийного питания | - |

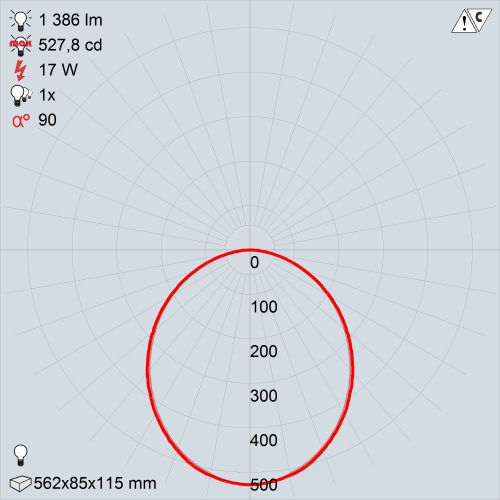

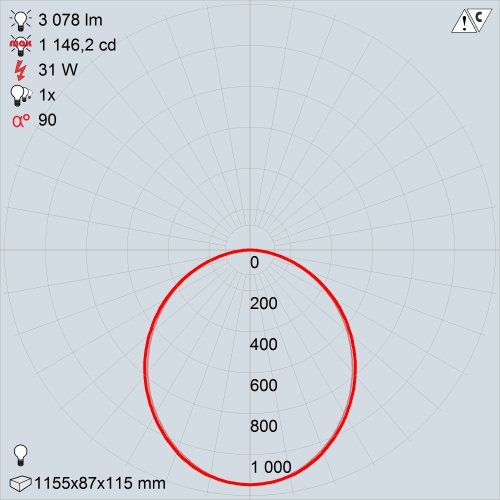

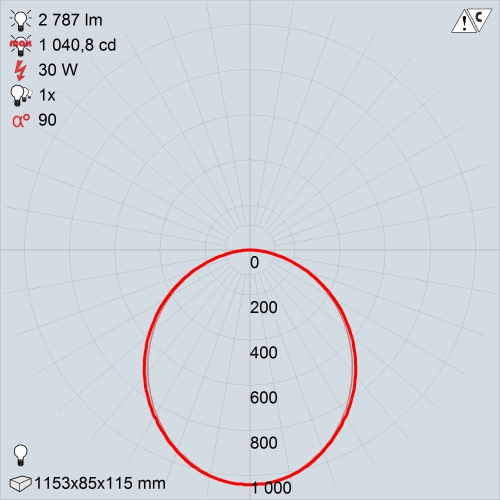

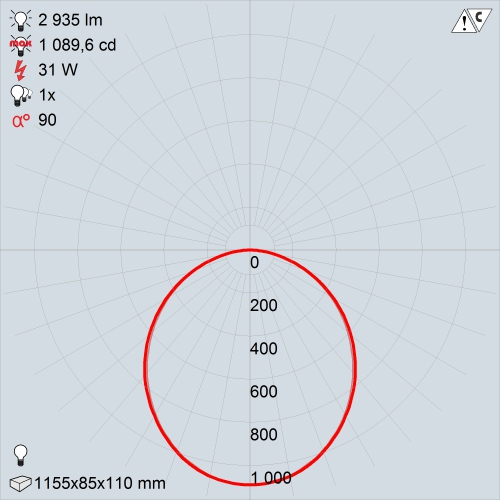

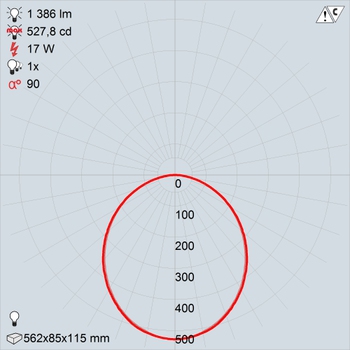

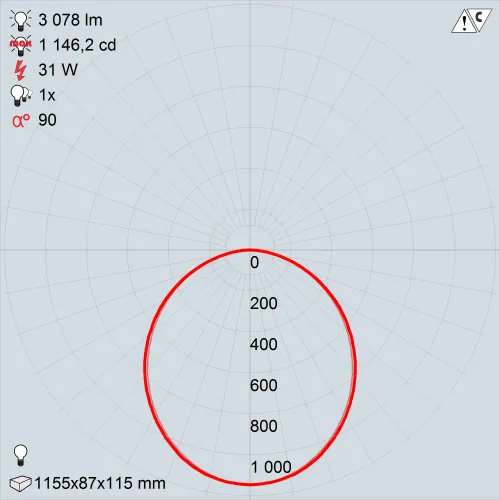

КСС
LINER/R D LED 1200 TH S | LINER/R DR LED 1200 TH W | LINER/R DR LED 600 TH S | LINER/R DR LED 600 TH W | LINER/R DR LED 1200 TH S |
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Рассеиватель LINER LED TH 2246 мм (в упаковке) | 1 | 2473000060 | 0.27 |
Рассеиватель LINER LED TH 4500 мм (в упаковке) | 1 | 2473000070 | 0.55 |
Рассеиватель LINER LED TH 6750 мм (в упаковке) | 1 | 2473000080 | 0.82 |
Рассеиватель LINER LED TH 9000 мм (в упаковке) | 1 | 2473000090 | 1.1 |
Рассеиватель LINER LED TH 13500 мм (в упаковке) | 1 | 2473000100 | 1.65 |
Комплект торцевых крышек LINER/R LED TH W | 1 | 2474000060 | 0.2 |
Комплект торцевых крышек LINER/R LED TH S | 1 | 2474000070 | 0.2 |

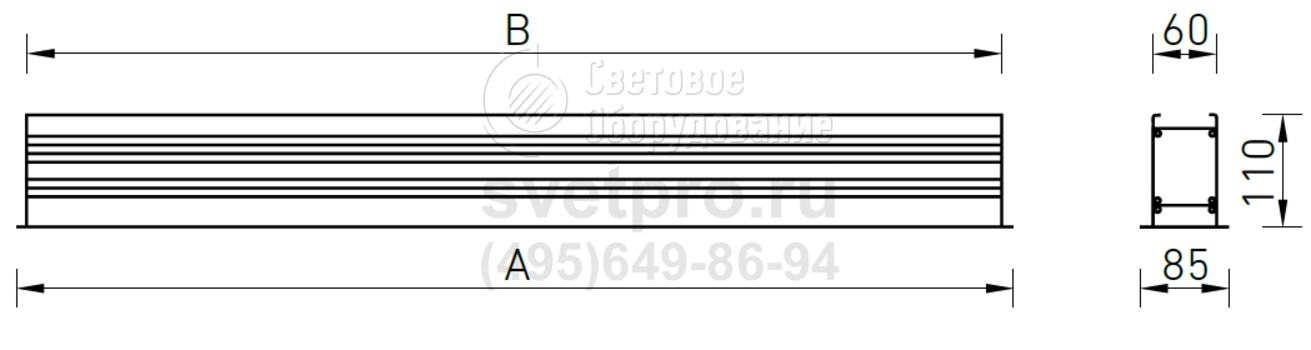

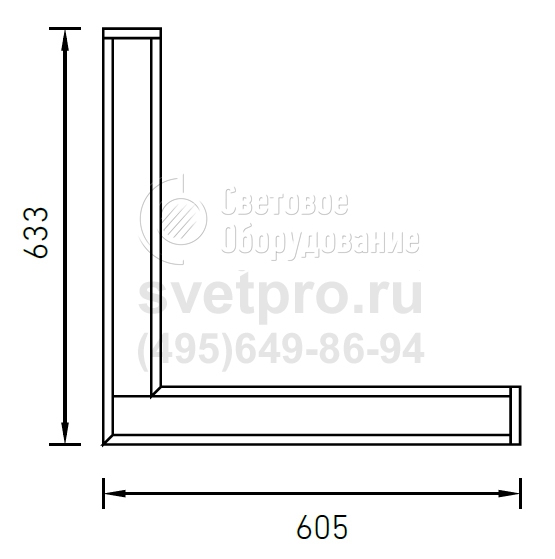

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
LINER/R DR LED 600 TH S 4000K | 1500 лм | 18 Вт | 83 | 562 мм | 85 мм | 1,600 кг | 1474000500 |
LINER/R DR LED 600 TH W 4000K | 1500 лм | 18 Вт | 83 | 562 мм | 85 мм | 1,600 кг | 1474000490 |
LINER/R CC LED 600 TH S 4000K | 3200 лм | 32 Вт | 100 | 618 мм | 590 мм | 3,400 кг | 1474000290 |
LINER/R CC LED 600 TH W 4000K | 3200 лм | 32 Вт | 100 | 618 мм | 590 мм | 3,400 кг | 1474000280 |
LINER/R DR LED 1200 TH S 4000K | 3000 лм | 32 Вт | 94 | 1123 мм | 85 мм | 3,200 кг | 1474000270 |
LINER/R DR LED 1200 TH W 4000K | 3000 лм | 32 Вт | 94 | 1123 мм | 85 мм | 3,200 кг | 1474000260 |
LINER/R LED 1200 TH S 4000K | 3000 лм | 32 Вт | 94 | 1153 мм | 85 мм | 3,500 кг | 1474000340 |
LINER/R LED 1200 TH W 4000K | 3000 лм | 32 Вт | 94 | 1153 мм | 85 мм | 3,500 кг | 1474000350 |
LINER/R LED 1200 TH W HFD 4000K | 3200 лм | 32 Вт | 100 | 1153 мм | 85 мм | 3,500 кг | 1474000550 |
