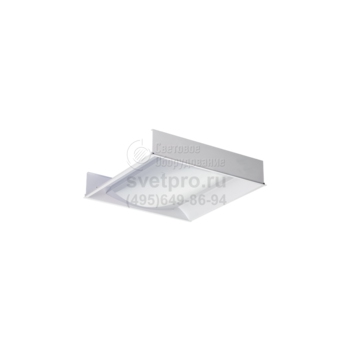

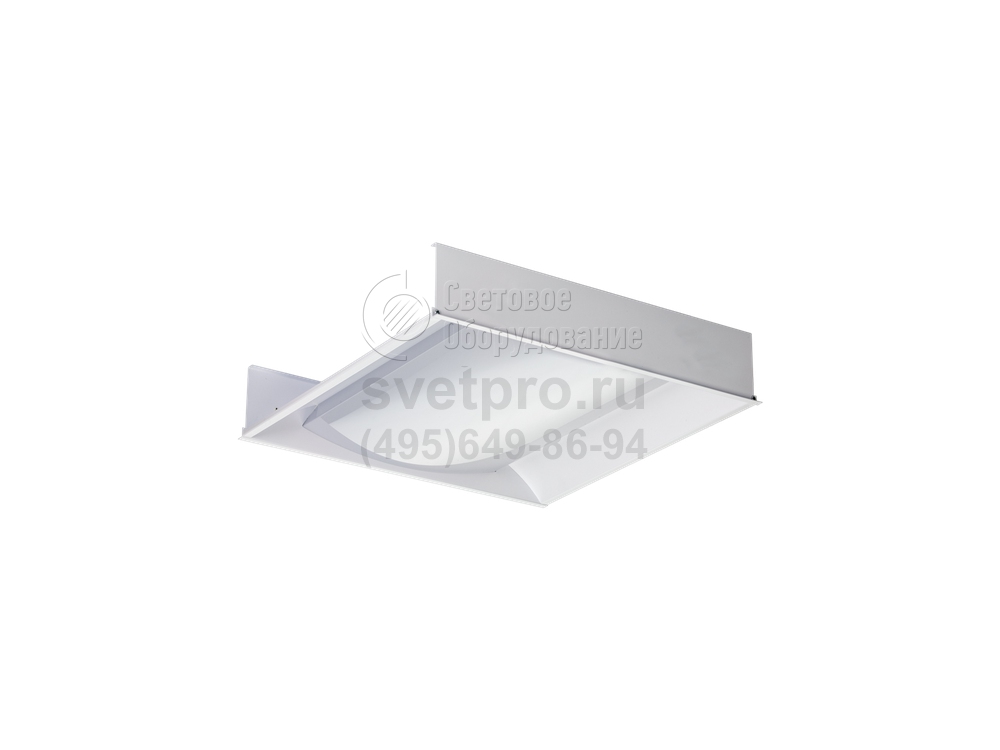

OTR/R LED Светодиодный светильник комбинированного света
Область применения: |
|
Назначение: |
|
Мощность: | 32 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | OTR/R LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 3150 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы OTR/R LED применяются для освещения учебных заведений, офисных кабинетов, бутиков, гипер- и супермаркетов.
Опорной поверхностью при встраивании светильников, являются полки Т-образного профиля потолков типа Армстронг.
Светодиодные кластеры, мощностью 32 Вт, излучают свет в количестве 3350 лм. Пройдя через опаловый рассеиватель, видимое излучение (3150 лм) обретает мягкость, не слепит. Равномерность светообразования (пульсации менее 5%) и равномерность распределения света по поверхности рассеивателя, благоприятны для зрения, как и цветовая температура 4000К. в модели применен нерегулируемый драйвер. Реализация аварийного режима (1 час) доступна в версии, дополненной блоком аварийного питания.
Квадратный стальной корпус светильника OTR/R LED размером: 595х595х120 мм дополнен поликарбонатным дугообразным рассеивателем с опаловой структурой поверхности. Вес базового изделия – 4,5 кг, с БАП – 5,2 кг. Конструктивная форма обеспечивает степень защиты IP20. Поверхность изделия окрашена белой матовой краской. Способ нанесения – порошковый.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Модификация с аварийным блоком (в названии присутствует «EM») обеспечивает работу одного LED кластера при аварийном отключении питающего напряжения. Батарея поддерживает работу LED кластера не менее 1 часа в данном режиме, световой поток при этом составляет 12% от номинального.
Комплект поставки
Светильник, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подвесные потолки типа Армстронг с шириной полки несущего Т-образного профиля 15 и 24 мм.
Конструкция
Цельнометаллический корпус из листовой стали, покрытый белой матовой порошковой краской.
Оптическая часть
Светодиодный модуль обеспечивает равномерную, бестеневую засветку рассеивателя светильника. Рассеиватель из поликарбоната. Тип светодиодов: SMD.
Параметры
PFС | > 0,95 |
AC/DC | - |
Диммирование | - |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A+ |
Пусковой ток | 20 A |
Блок аварийного питания | - |

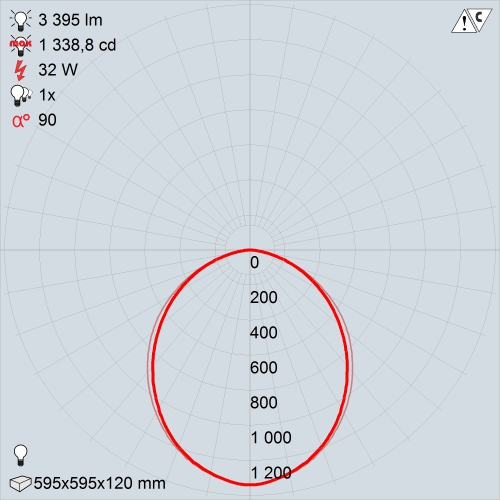

КСС

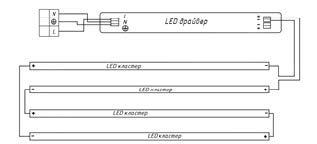

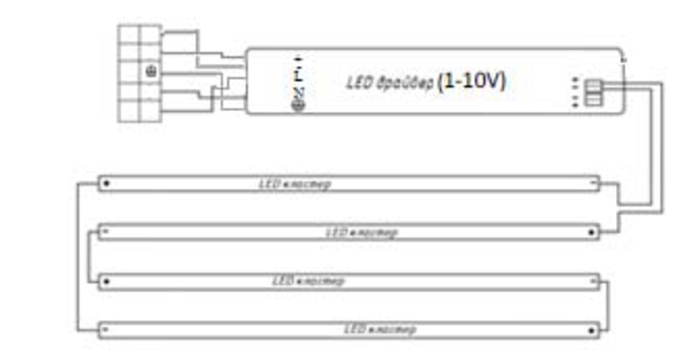

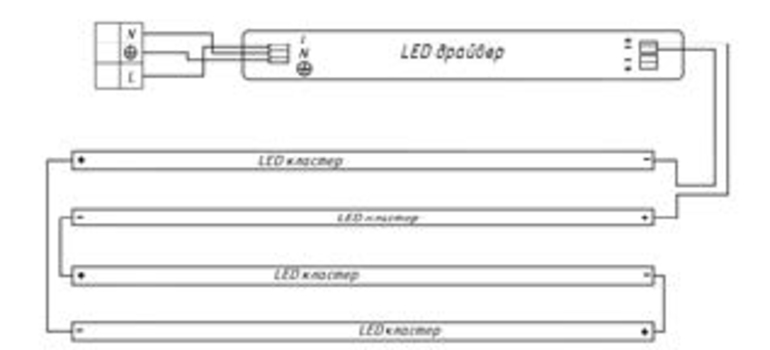

Схема электрических соединений

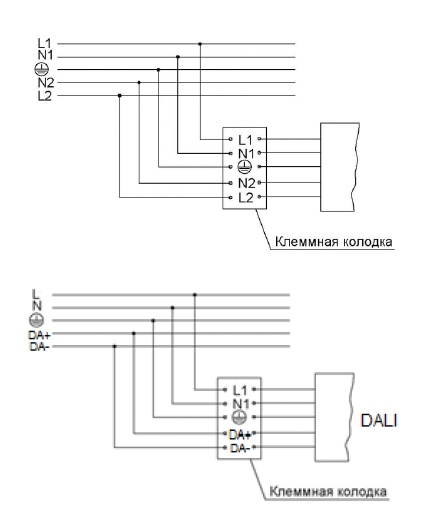

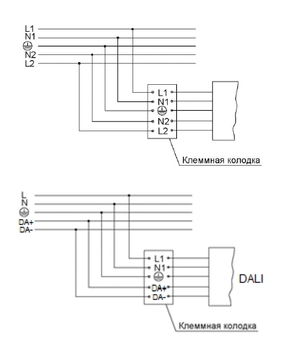

Схема подключения светильника с аварийным блоком

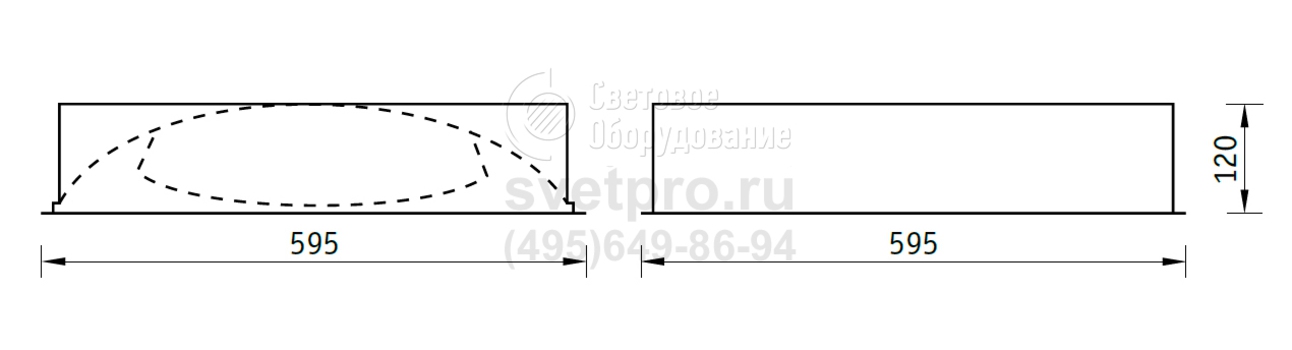

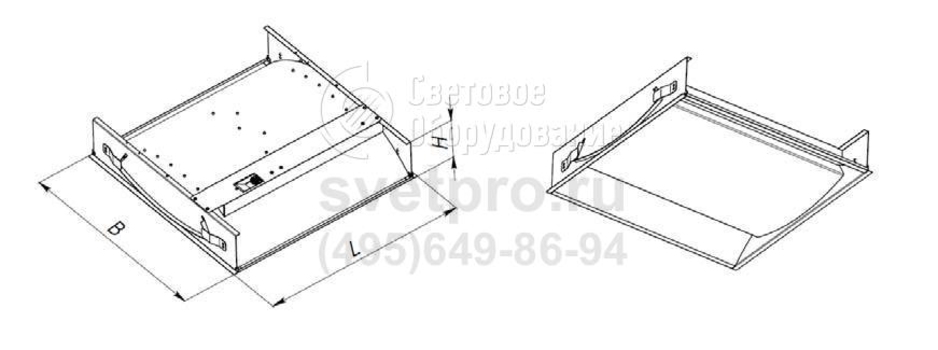

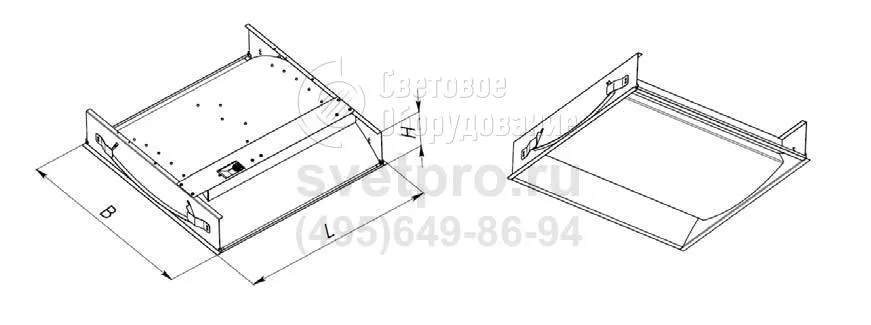

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
OTR/R LED 595 4000K | 3150 лм | 32 Вт | 98 | 595 мм | 595 мм | 4,500 кг | 1204000010 |
OTR/R LED 595 EM 4000K | 3150 лм | 32 Вт | 98 | 595 мм | 595 мм | 5,200 кг | 1204000020 |
