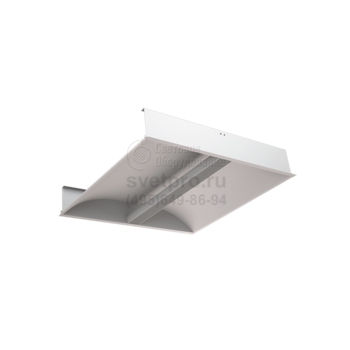

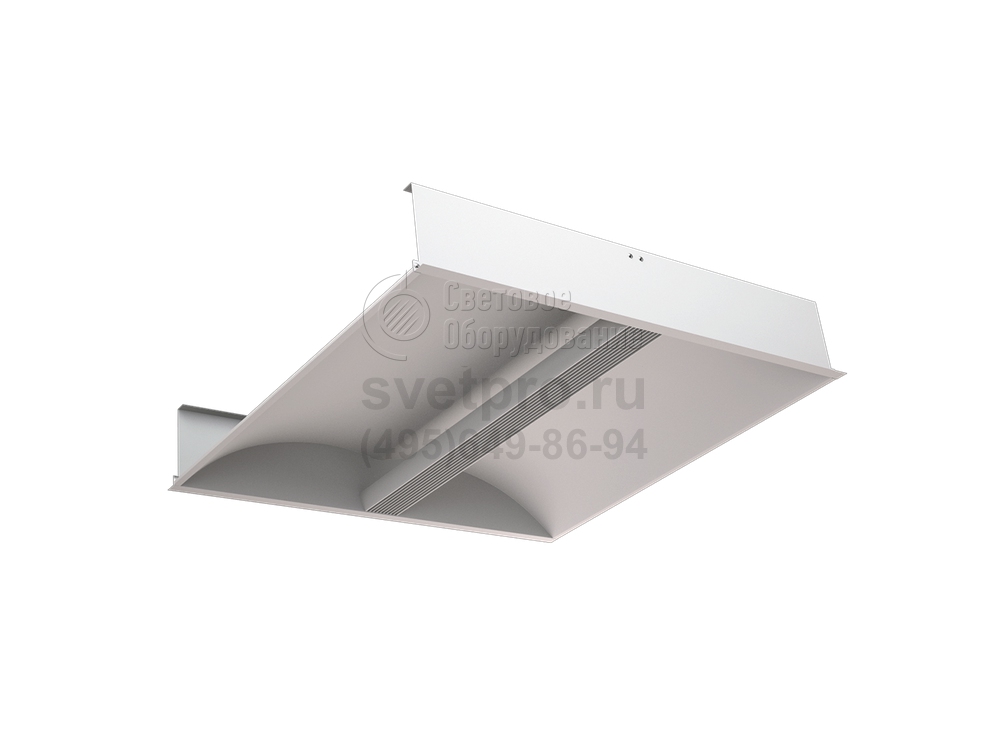

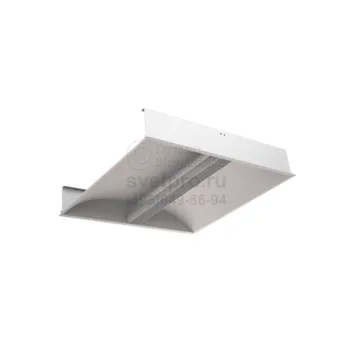

OTX LED Светильник отраженного света
Область применения: |
|
Назначение: |
|
Мощность: | 28-45 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | OTX LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 3000-4000 К |
Световой поток: | 3050-3940 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы OTX LED образуют свет, удовлетворяющий потребности объектов образования, офисной и торговой деятельности.
Формат светильников позволяет реализовать встраивание в потолки подвесного типа Армстронг и Грильято.
Светодиодный модуль расположен на перфорированном алюминиевом профиле (улучшает отвод тепла) и обращен во внутреннюю часть корпуса. Защиту LED обеспечивает прозрачный рассеиватель. Отраженный свет благоприятен для окружающих, имеет незначительные пульсации (до 5%), теплую (3000К) или нейтральную (4000К) цветовую температуру. Соблюдена точность оценки цветовых особенностей окружающего пространства (Ra>80). Мощность модулей в модельном ряду: 28, 34, 45 Вт, световой поток: 3050 – 3940 лм. Активное потребление мощности превышает 95%. Версии модели укомплектованы диммируемым и недиммируемым драйвером. Предложен вариант, дополненный блоком аварийного питания.
Корпус светильника OTX LED – цельнометаллический стальной. Металлические части окрашены белой матовой краской, нанесенной порошковым способом. Рассеиватель изготовлен из полимерного материала – полиметилметакрилата. Модель рекомендована для установки в теплых помещениях.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ГОСТ CISPR 15-2004 (напряжение индустриальных радиопомех) и ГОСТ Р 51317.3.2-2006 (гармонические составляющие тока).
Комплект поставки
Светильник, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подвесные потолки типа Армстронг с шириной полки несущего Т-образного профиля 15 и 24 мм. Так же доступна модификация для установки в потолки GRILIATO.
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый белой матовой порошковой краской.
Оптическая часть
Алюминиевый профиль, покрытый белой матовой краской, на внутренней стороне которого установлены светодиоды, закрытые прозрачным рассеивателем из ПММА.
Параметры
PFС | > 0,95 |
AC/DC | - |
Диммирование | Протокол DALI |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A, A+ |
Пусковой ток | 19, 23, 25, 32 A |
Блок аварийного питания | Да |

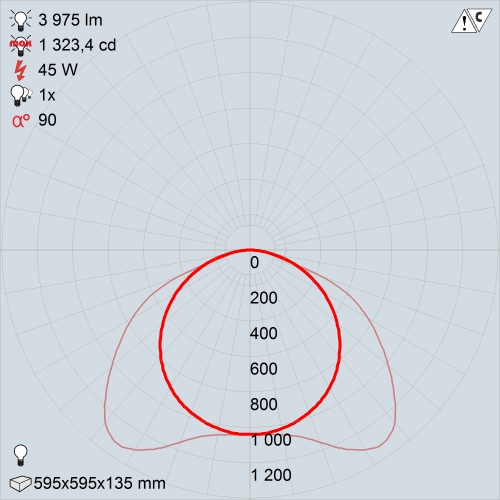

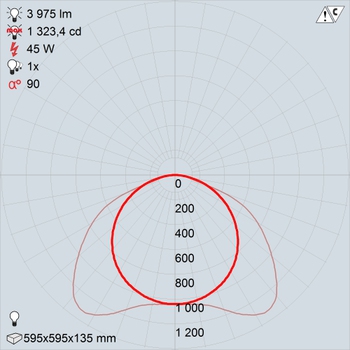

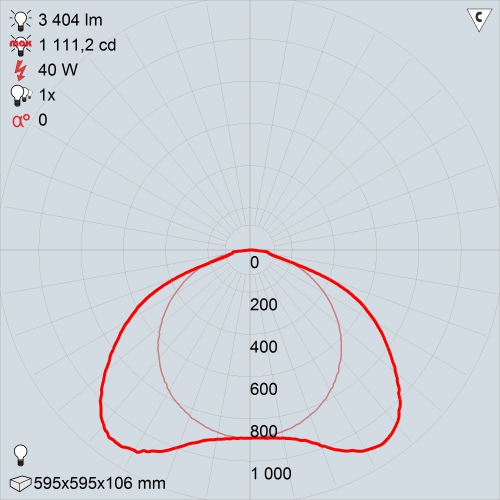

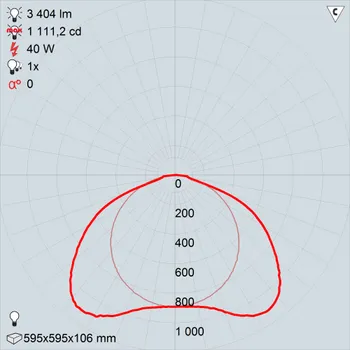

КСС
OTX LED 595/45 | OTX LED 595 |

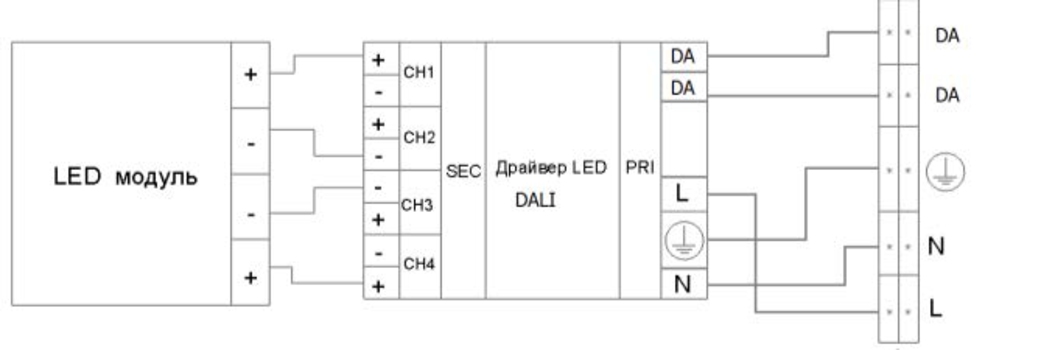

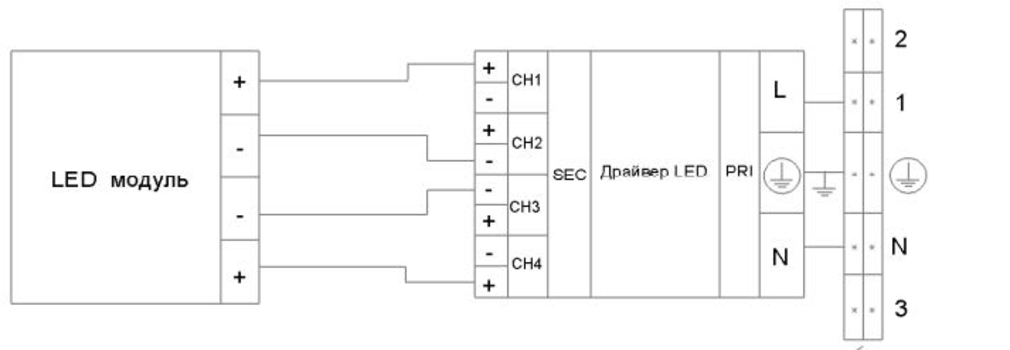

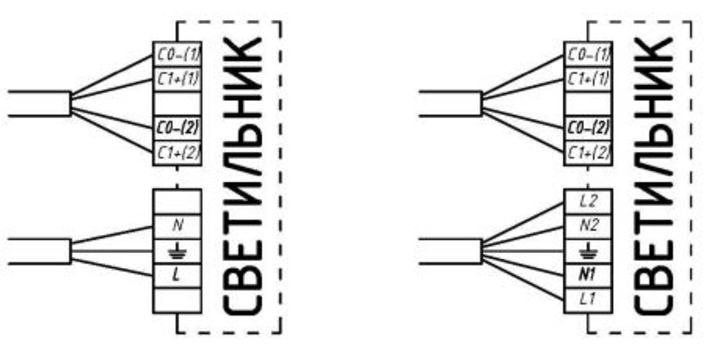

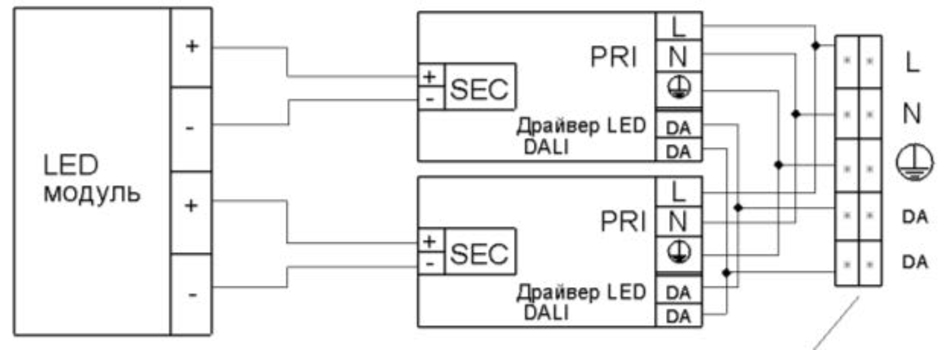

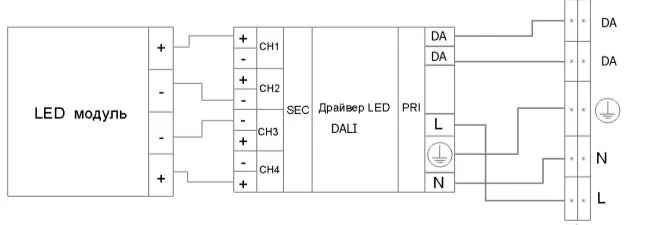

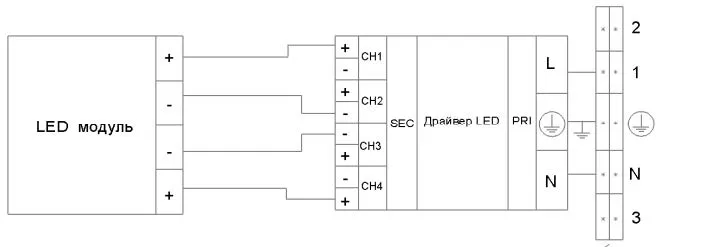

Схема подключения

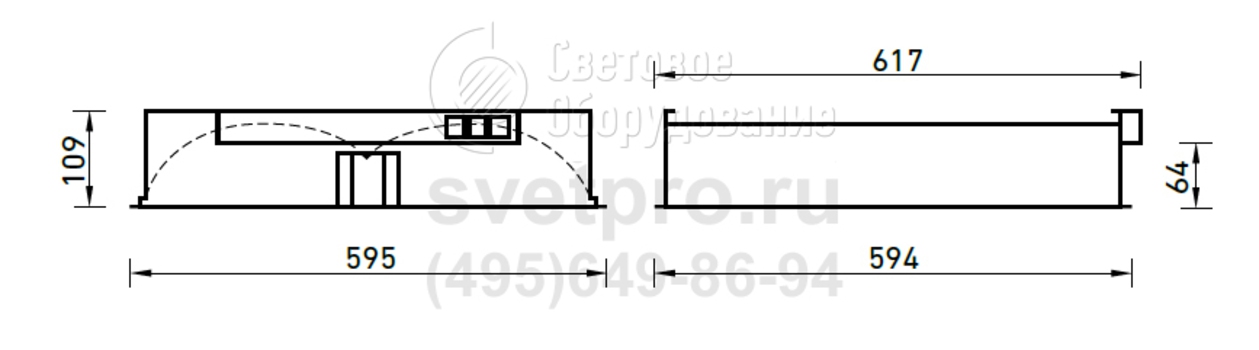

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
OTX LED 595 4000K | 3250 лм | 28 Вт | 116 | 595 мм | 595 мм | 4,300 кг | 1118000020 |
OTX LED 595 3000K | 3050 лм | 34 Вт | 90 | 595 мм | 595 мм | 4,300 кг | 1118000030 |
OTX LED 595 EM 4000K | 3200 лм | 34 Вт | 94 | 595 мм | 595 мм | 4,300 кг | 1118000100 |
OTX LED 595 HFD 4000K | 3250 лм | 34 Вт | 96 | 595 мм | 617 мм | 4,700 кг | 1118000050 |
OTX LED 595/45 4000K | 3940 лм | 45 Вт | 88 | 615 мм | 595 мм | 4,700 кг | 1118000130 |
