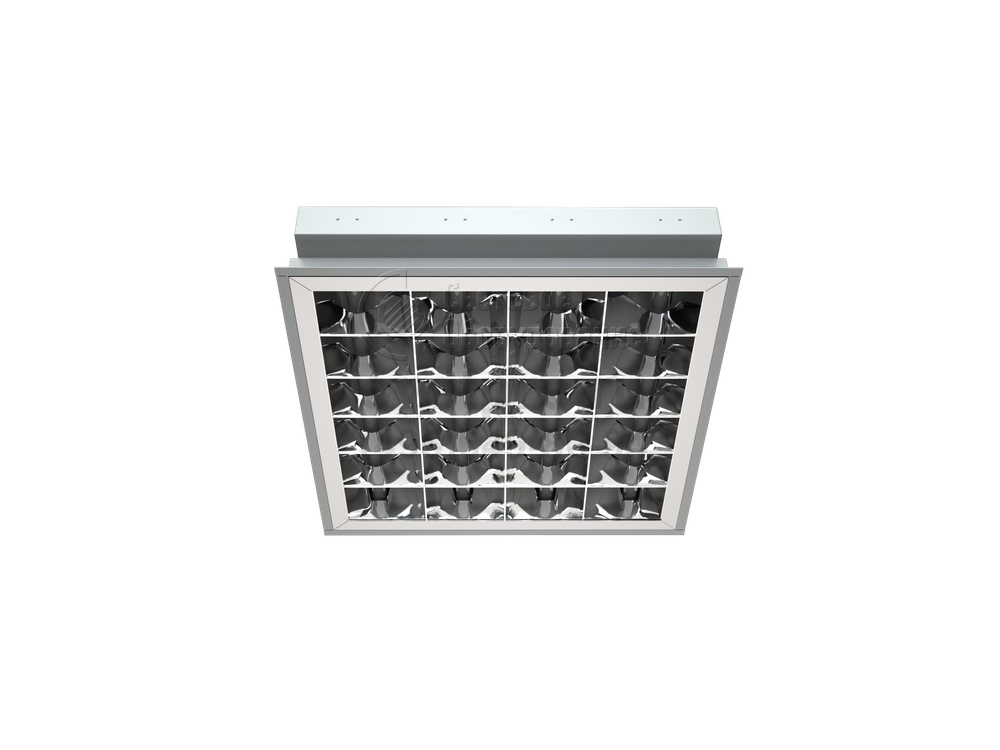

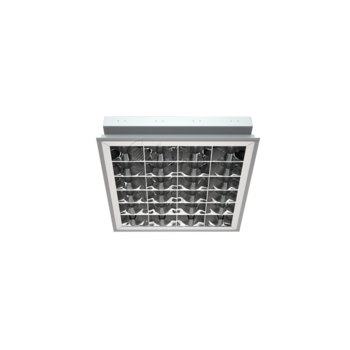

PRBLUX/R Светильник с двойной зеркальной параболической решеткой
Область применения: |
|
Назначение: |
|
Мощность: | 36-72 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G13 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | PRBLUX/R |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы PRBLUX/R устанавливают в классах и аудиториях образовательных заведений, офисных и административных кабинетах, бутиках и гипермаркетах.
Надежность установки светильника на полке Т-образного профиля подвесных потолков Армстронг обеспечивается точным совпадением габаритных параметров. Модель посредством комплекта клипс может быть установлена в вырез потолка из гипсокартона.
Источником света являются лампы Т8. Имеющиеся модификации: 4х18 Вт с диммируемым и недимируемым ЭПРА, 2х18 Вт и 2х36 Вт. Версия, дополненная блоком аварийного питания, обеспечит освещение помещения и исключит паническую ситуацию, при сбое централизованного электропитания. Потери в ПРА не превышают 4%, коэффициент пульсации ниже 5%.
Оптическую часть светильника представляет двойная параболическая решетка, изготовленная из зеркального алюминия. Она формирует защитный угол, исключает эффект блесткости, распределяет свет и придает ему направленность, повышает КПД. В стальном корпусе решетку удерживают скрытые пружины. Для окрашивания корпуса в белый цвет применена порошковая краска.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Коэффициент мощности – не менее 0,96.
Комплект поставки
Светильник (без ламп), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подвесные потолки типа Армстронг с шириной полки несущего Т-образного профиля 15 и 24 мм или в подшивные потолки из гипсокартона с помощью клипс. Код заказа клипс — 2905000110 (6 штук- для модификации 4x36, 4 штуки для остальных).
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый белой порошковой краской. В корпусе установлен пускорегулирующая аппаратура.
Оптическая часть
Зеркальная параболическая решетка из алюминия марки MIRO в алюминиевой рамке. Устанавливается в корпус скрытыми пружинами.
Параметры
Диммирование | Протокол 1-10 V |
cosFI | > 0,96 |
AC/DC | Да |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <45% |
Ударопрочность | - |
Класс энергоэффективности | A |
Блок аварийного питания | Да |

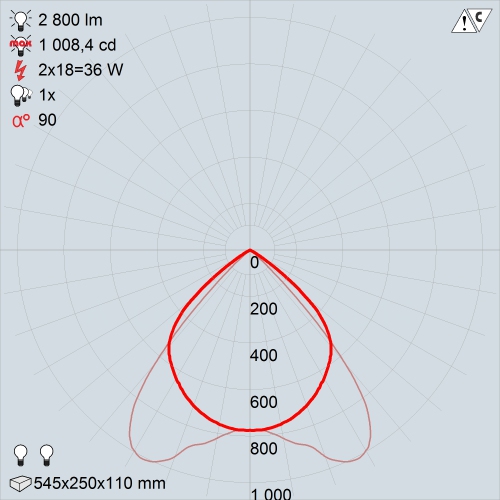

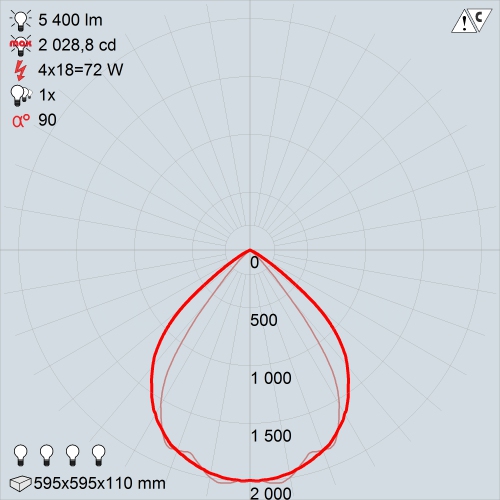

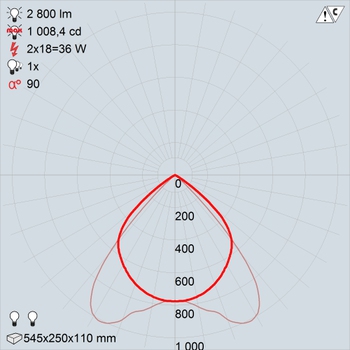

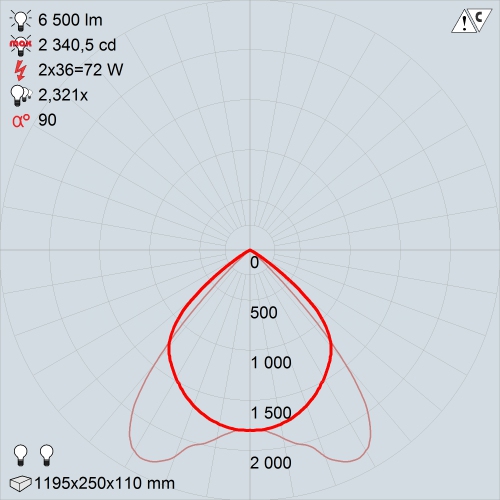

КСС
PRBLUX/R 218 | PRBLUX/R 236 | PRBLUX/R 418 |

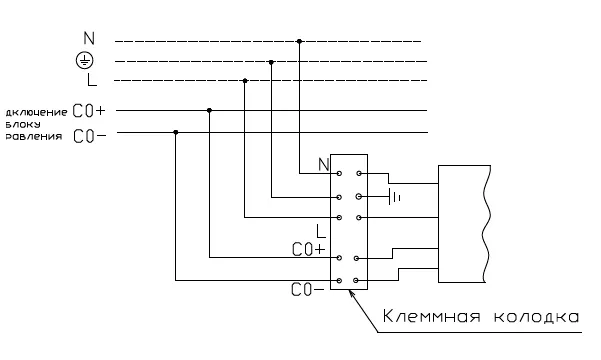

Схема подключения к питающей сети с регулируемым ЭПРА
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Клипса г/к | 4 | 2905000110 | 0.018 |

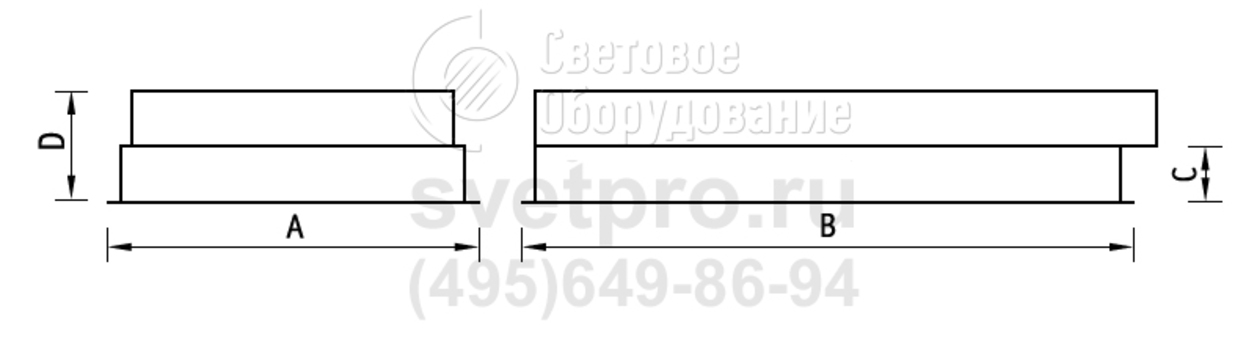

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
PRBLUX/R 218 HF | 2 | 36 Вт | ЭПРА | G13 | ЛЛ | 595 мм | 295 мм | 1019000050 |
PRBLUX/R 236 HF | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1195 мм | 295 мм | 1019000100 |
PRBLUX/R 418 /595/ HF | 4 | 72 Вт | ЭПРА | G13 | ЛЛ | 595 мм | 595 мм | 1019000210 |
PRBLUX/R 418 /595/ HF ES1 | 4 | 72 Вт | ЭПРА | G13 | ЛЛ | 595 мм | 595 мм | 1019000370 |
PRBLUX/R 418 /595/ HFR | 4 | 72 Вт | ЭПРА 1-10В | G13 | ЛЛ | 595 мм | 595 мм | 1019000240 |
