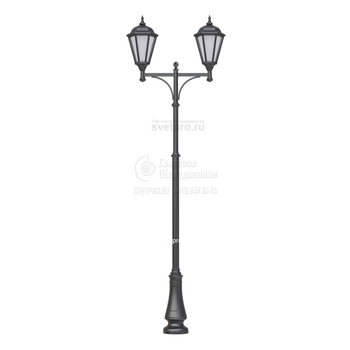

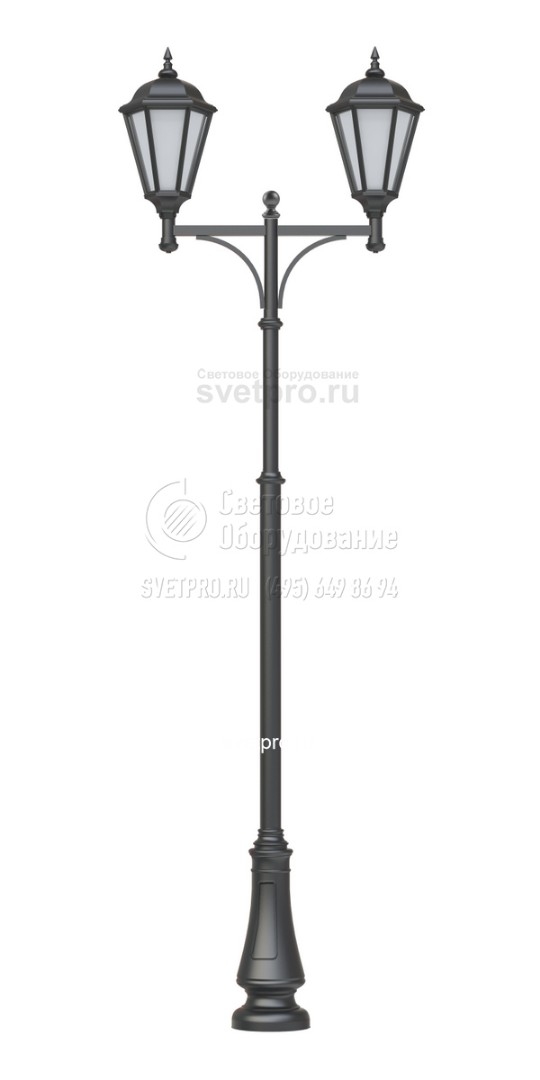

Svetpro UM20-3318 Уличный фонарь
Область применения: |
|
Назначение: |
|
Высота: | 4,3 м |
Вес: | 155 кг |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Гарантийный срок: | 12 мес. |
Производитель «Svetpro», Россия
ОПИСАНИЕ
Технические данные
Светильник | UM20-3677-01 |
Опора | Чугунная тумба со стальной опорой и чугунными элементами |
Высота | 4300 мм |
Вес с ЗДФ | 155 кг |
Подключение к сети | 220 В, 50 Гц |
Тип подводки питающего кабеля | Подземный или воздушный |
Тип покрытия
Базовым покрытием является полимерный цинк-фосфатный грунт в сочетании с эпоксидной или полиуретановой эмалью ведущих европейских производителей. Цвет изделия выбирается Заказчиком из базовой палитры или из каталога цветов RAL. Дополнительно возможна окраска отдельных элементов фонаря согласно выбранному стилю (золото, "патина" и т.д.)
Закладная деталь фундамента (ЗДФ):
Опора устанавливается на закладную деталь фундамента (ЗДФ) посредством фланцевого соединения. Тип, габариты, мощность (несущая способность) фундаментов опор рассчитываются в каждом конкретном случае в зависимости от региона эксплуатации и назначения опоры. Все фундаменты (ЗДФ) покрываются антикоррозионным составом.
Комплектация поставки
Фонарь поставляется в разобранном виде в комплекте: светильники, навершие, опора, тумба, ЗДФ. Данные элементы комплектации фонаря удобны для транспортировки, погрузочно-разгрузочных работ и обеспечивают сборку изделия на объекте. Все элементы фонаря упакованы в защитную тару.

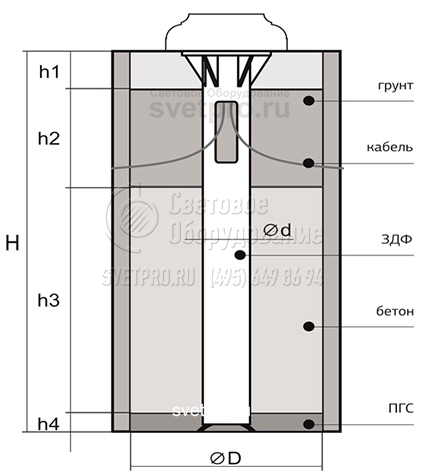

Характеристики основных типов фундаментов опор
Размеры, мм | Количество, м3 | Несущая способность, Т. | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D | H | d | h1 | h2 | h3 | h4 | Ориентировочная масса | бетон | гравий | грунт | |
Тип крепления - фланцевый | |||||||||||
0.3 | 1300 | 133 | 0.1 | 0.5 | 0.5 | 0.2 | 16 | 0.037 | 0.014 | 0.012 | 0.2 |
0.3 | 1500 | 133 | 0.1 | 0.5 | 0.7 | 0.2 | 19.3 | 0.067 | 0.014 | 0.012 | 0.3 |
0.5 | 1800 | 159 | 0.1 | 0.5 | 1 | 0.2 | 22.1 | 0.219 | 0.039 | 0.036 | 0.5 |
0.5 | 2000 | 159 | 0.1 | 0.5 | 1.2 | 0.2 | 25 | 0.282 | 0.039 | 0.036 | 1.9 |
0.6 | 2300 | 219 | 0.1 | 0.5 | 1.5 | 0.2 | 35 | 0.539 | 0.056 | 0.048 | 2.5 |
Тип крепления - крестообразный | |||||||||||
0.3 | 1300 | 133 | 0.1 | 0.5 | 0.5 | 0.2 | 18.4 | 0.037 | 0.014 | 0.012 | 0.2 |
0.3 | 1500 | 133 | 0.1 | 0.5 | 0.7 | 0.2 | 22.8 | 0.037 | 0.014 | 0.012 | 0.3 |
0.5 | 1800 | 159 | 0.1 | 0.5 | 1 | 0.2 | 27 | 0.219 | 0.039 | 0.036 | 0.5 |
0.5 | 2000 | 159 | 0.1 | 0.5 | 1.2 | 0.2 | 29 | 0.282 | 0.039 | 0.036 | 1.9 |
0.6 | 2300 | 219 | 0.1 | 0.5 | 1.5 | 0.2 | 33 | 0.472 | 0.056 | 0.147 | 2.5 |

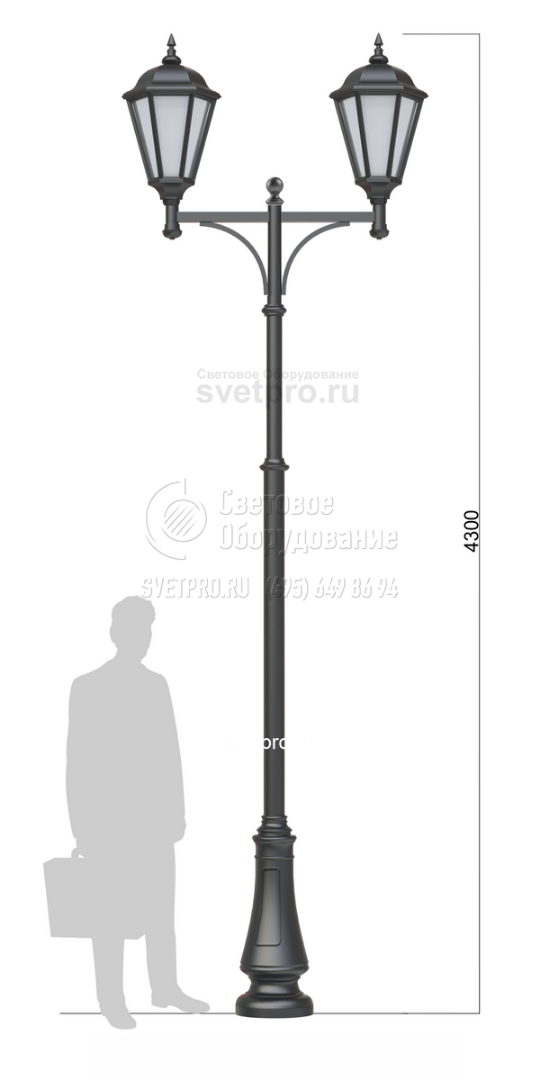

ГАБАРИТНЫЕ РАЗМЕРЫ
