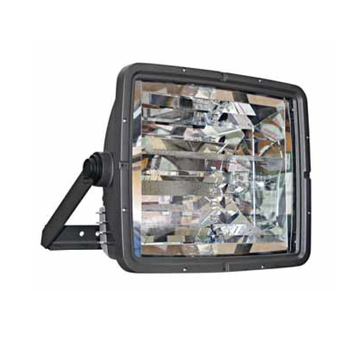

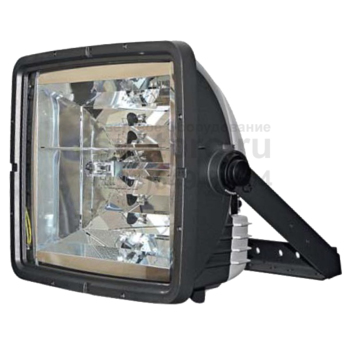

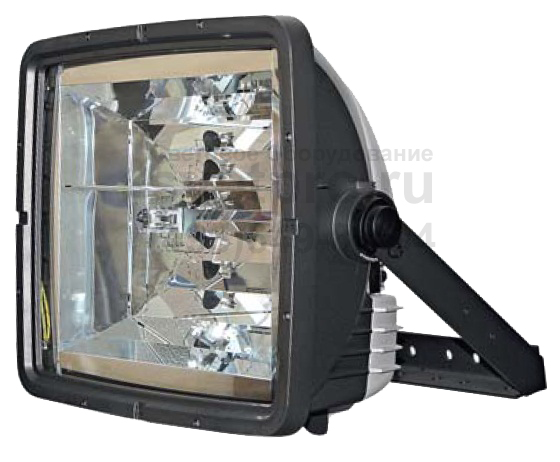

Прожектор ГО54 Ареа
Источник света: | Металлогалогенная лампа (МГЛ) |
Цоколь: | Кабель |
Номинальное напряжение: | 220 ± 10%, 380 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | ГО54 |
Мощность: | 1000-2000 Вт |
Гарантийный срок: | 24 |
Габаритные размеры: | 650x333x540 мм |
Индекс цветопередачи: | 60-95 Ra |
Цветовая температура: | 2800-6500 К |
Световой поток: | 90000 лм |
Производитель «GALAD», Россия
ОПИСАНИЕ
Прожектор ГО54 Ареа относится к категории мощных осветительных приборов. Его использование характерно для объектов, обладающих значительными площадями: промышленные площадки, открытые и закрытые спортивные сооружения, аэропорты.
Осветительный прибор устанавливается посредством лиры. Он закрепляется на основание, которым может служить кронштейн высокомачтовой опоры или поверхность сооружения.
В модельный ряд прожектора ГО54 Ареа входят изделия, потребляющие 1000 и 2000 Вт электроэнергии. Питающая сеть может иметь напряжение 220 и 380 В. Отклонения в пределах 10% компенсируются ПРА, которая выполняет и другие важные функции. Подключение металлогалогенной лампы обеспечивает кабельный ввод. Для исключения влияния на работу ОП водных и пылевых образований обеспечена конструктивная герметичность степени IP66.
Внешняя защита алюминиевого корпуса от коррозии выполнена порошковым окрашиванием. Алюминиевый отражатель, формируя различный угол рассеивания, позволяет получить разные типы симметричной и несимметричную КСС. Защитное стекло – силикатное закаленное. Предложены модификации с ПРА, относимым на расстояние до 50 м, с блоком горячего перезажигания и без него.
Предназначен для освещения больших открытых пространств и спортивных сооружений
ТУ 3461-033-05758434-2012
Преимущества
- Корпус: алюминиевый с порошковым покрытием, устойчивый к агрессивной среде
- ИЗУ, установленное на корпусе, позволяет располагать прожектор на расстоянии до 50 метров от блока ПРА
- Соответствует российским стандартам
- Соответствует европейским нормам электромагнитной совместимости
Модификации
- 01 – без блока горячего перезажигания
- 02 – с блоком горячего перезажигания
- 03 – без блока горячего перезажигания
- 04 – с блоком горячего перезажигания
- 05 – без блока горячего перезажигания
- 06 – с блоком горячего перезажигания
- 07 – без блока горячего перезажигания
- 08 – с блоком горячего перезажигания
- 09 – без блока горячего перезажигания
- 10 – с блоком горячего перезажигания
- На корпусе прожектора расположен бокс с ИЗУ и кабельными вводами
- Прожектор мод. 02, 04, 06, 08 и 10 комплектуется ПРА. Для работы прожектора мод. 01, 03, 05, 07 и 09 необходим независимый блок ПРА
- Цвет прожектора по умолчанию: темно-серый
Рекомендуемые лампы:
- ГО54-1000 - Philips MASTER MHN-LA 1000W/956 или аналог
- ГО54-2000 - Philips MASTER MHN-LA 2000W/956 или аналог
Рекомендуемые ПРА:
- ГО54-1000-01/03/05/07/09 - VNaHJ 1000.61 220V/50Hz или аналог
- ГО54-2000-01/03/05/07/09 - VJD 2000.63 380V/50Hz или аналог

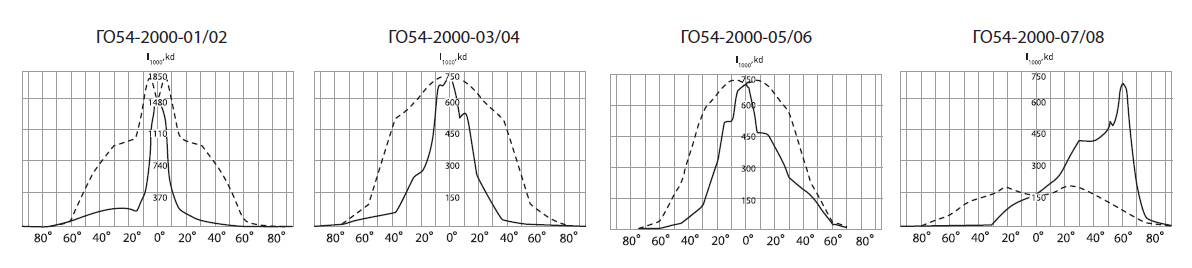

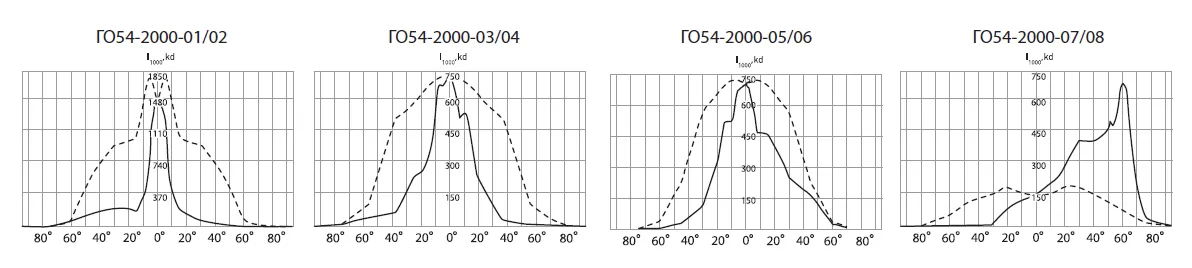

КСС
УСТАНОВКА
Прожектор рекомендуется устанавливать на опорную поверхность. Допускается установка на поверхность из сгораемого материала.
КОНСТРУКЦИЯ
Обслуживание – отстегнуть четыре пружинных замка, удерживающих лючок на задней стенке прожектора и откинуть его на специальных шарнирах, при этом происходит принудительное отключение питания. Подключение: открыть крышку пластмассовой коробки с ИЗУ и клеммной колодкой, предварительно отвернув четыре невыпадающих винта, продеть провод через кабельный ввод.
ОПТИЧЕСКАЯ ЧАСТЬ
Отражатель: алюминиевый анодированный, с высоким коэффициентом отражения. Ударопрочное защитное стекло: силикатное закаленное, сохраняет коэффициент пропускания с течением времени

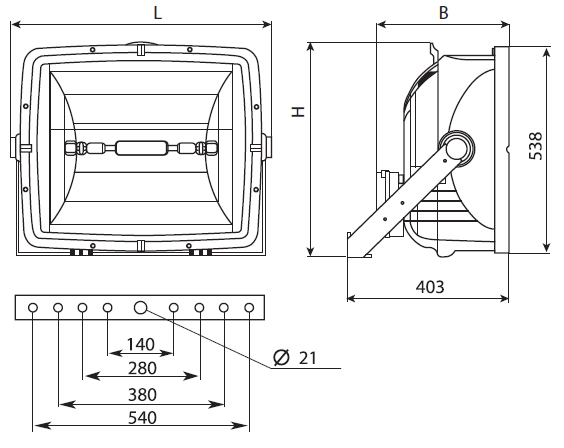

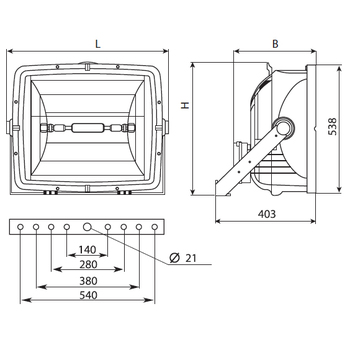

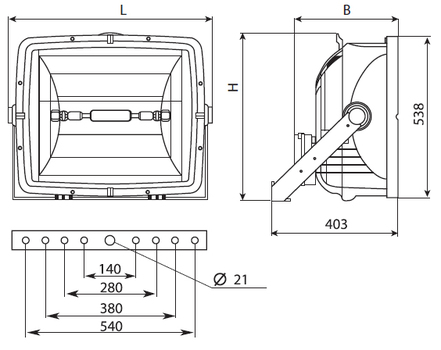

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Артикул |
Тип источника света |
Номинальная мощность, Вт |
Патрон |
Наличие блока горячего перезажигания |
Тип КСС |
Степень защиты светильника |
Масса, кг |
---|---|---|---|---|---|---|---|---|
ГО54-1000-01 Ареа |
1001015 |
ДРИ |
1 000 |
Кабель |
нет |
симметричная узкая |
IP66 |
23,0 |
ГО54-1000-02 Ареа |
1001016 |
ДРИ |
1 000 |
Кабель |
есть |
симметричная узкая |
IP66 |
42,9 |
ГО54-1000-03 Ареа |
1001017 |
ДРИ |
1 000 |
Кабель |
нет |
симметричная средняя |
IP66 |
23,0 |
ГО54-1000-04 Ареа |
1001018 |
ДРИ |
1 000 |
Кабель |
есть |
симметричная средняя |
IP66 |
42,9 |
ГО54-1000-05 Ареа |
1001019 |
ДРИ |
1 000 |
Кабель |
нет |
симметричная широкая |
IP66 |
23,0 |
ГО54-1000-06 Ареа |
1001020 |
ДРИ |
1 000 |
Кабель |
есть |
симметричная широкая |
IP66 |
42,9 |
ГО54-1000-07 Ареа |
1001021 |
ДРИ |
1 000 |
Кабель |
нет |
асимметричная |
IP66 |
23,0 |
ГО54-1000-08 Ареа |
1001022 |
ДРИ |
1 000 |
Кабель |
есть |
асимметричная |
IP66 |
42,9 |
ГО54-1000-09 Ареа |
1001023 |
ДРИ |
1 000 |
Кабель |
нет |
асимметричная |
IP66 |
23,0 |
ГО54-1000-10 Ареа |
1001024 |
ДРИ |
1 000 |
Кабель |
есть |
асимметричная |
IP66 |
42,9 |
ГО54-2000-01 Ареа |
1001025 |
ДРИ |
2 000 |
Кабель |
нет |
симметричная узкая |
IP66 |
23,0 |
ГО54-2000-02 Ареа |
1001026 |
ДРИ |
2 000 |
Кабель |
есть |
симметричная узкая |
IP66 |
42,9 |
ГО54-2000-03 Ареа |
1001027 |
ДРИ |
2 000 |
Кабель |
нет |
симметричная средняя |
IP66 |
23,0 |
ГО54-2000-04 Ареа |
1001028 |
ДРИ |
2 000 |
Кабель |
есть |
симметричная средняя |
IP66 |
42,9 |
ГО54-2000-05 Ареа |
1001029 |
ДРИ |
2 000 |
Кабель |
нет |
симметричная широкая |
IP66 |
23,0 |
ГО54-2000-06 Ареа |
1001030 |
ДРИ |
2 000 |
Кабель |
есть |
симметричная широкая |
IP66 |
42,9 |
ГО54-2000-07 Ареа |
1001031 |
ДРИ |
2 000 |
Кабель |
нет |
асимметричная |
IP66 |
23,0 |
ГО54-2000-08 Ареа |
1001032 |
ДРИ |
2 000 |
Кабель |
есть |
асимметричная |
IP66 |
42,9 |
ГО54-2000-09 Ареа |
1001033 |
ДРИ |
2 000 |
Кабель |
нет |
асимметричная |
IP66 |
23,0 |
ГО54-2000-10 Ареа |
1001034 |
ДРИ |
2 000 |
Кабель |
есть |
асимметричная |
IP66 |
42,9 |
