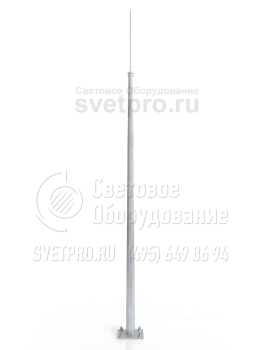

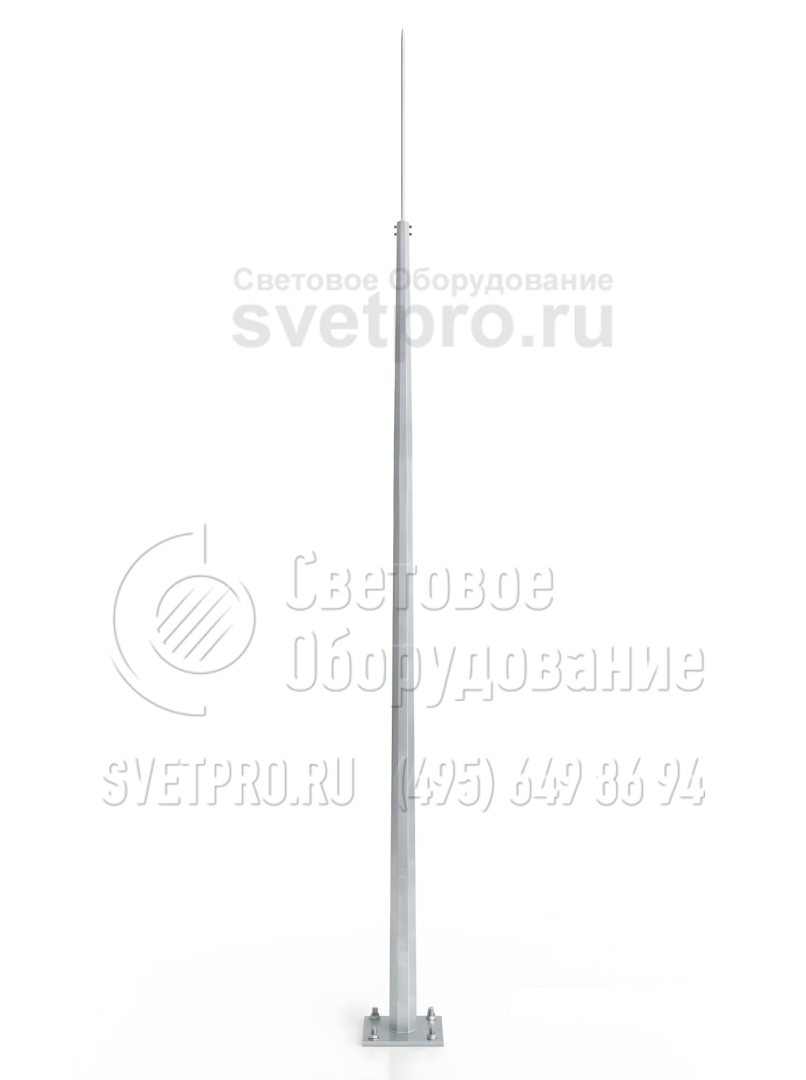

МОГК-26 Молниеотводы гранёные и трубчатые высота 26 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | МОГК-26 |
Материал: | Листовой и трубный прокат |
Размер фланца: | 580-660 мм |
Нижний диаметр: | 370-480 мм |
Высота: | 26 м |
Форма опоры: | Граненая |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Общая высота (ВМОН+МОТ) | Высота МОТ | На базе опоры | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
МОГК | H, м | h, м | ВМОН | D, мм | A, мм | B, мм |
МОГК-26 | 26 | 10 | ВМОН-16 | 370 | 580 | 490 |
МОГК-26 | 26 | 6 | ВМОН-20 | 425 | 600 | 525 |
МОГК-26 | 26 | 6 | ВМОН-20 | 480 | 660 | 585 |
ОПИСАНИЕ

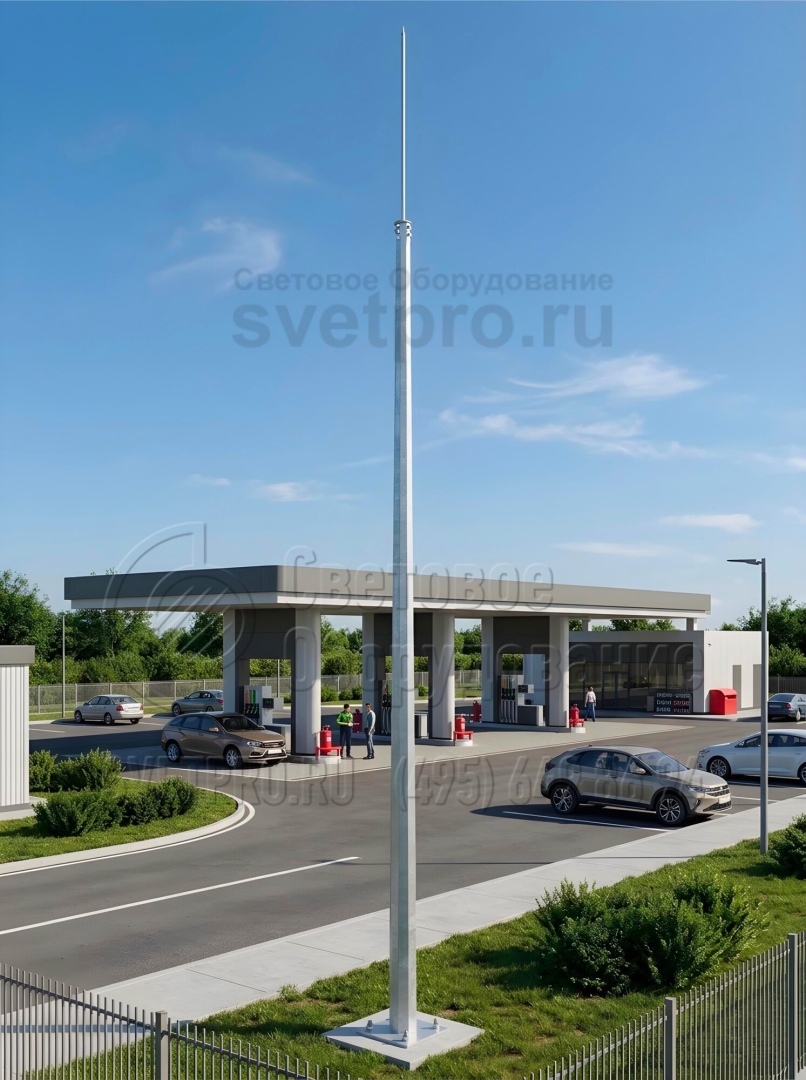

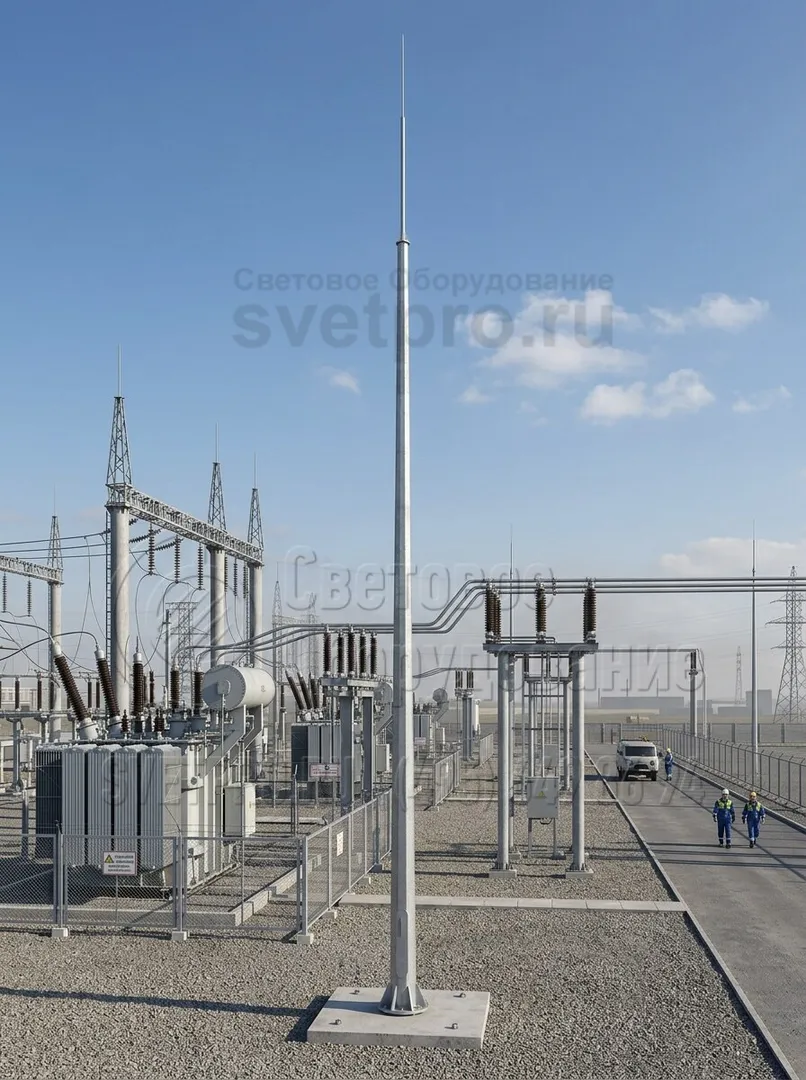

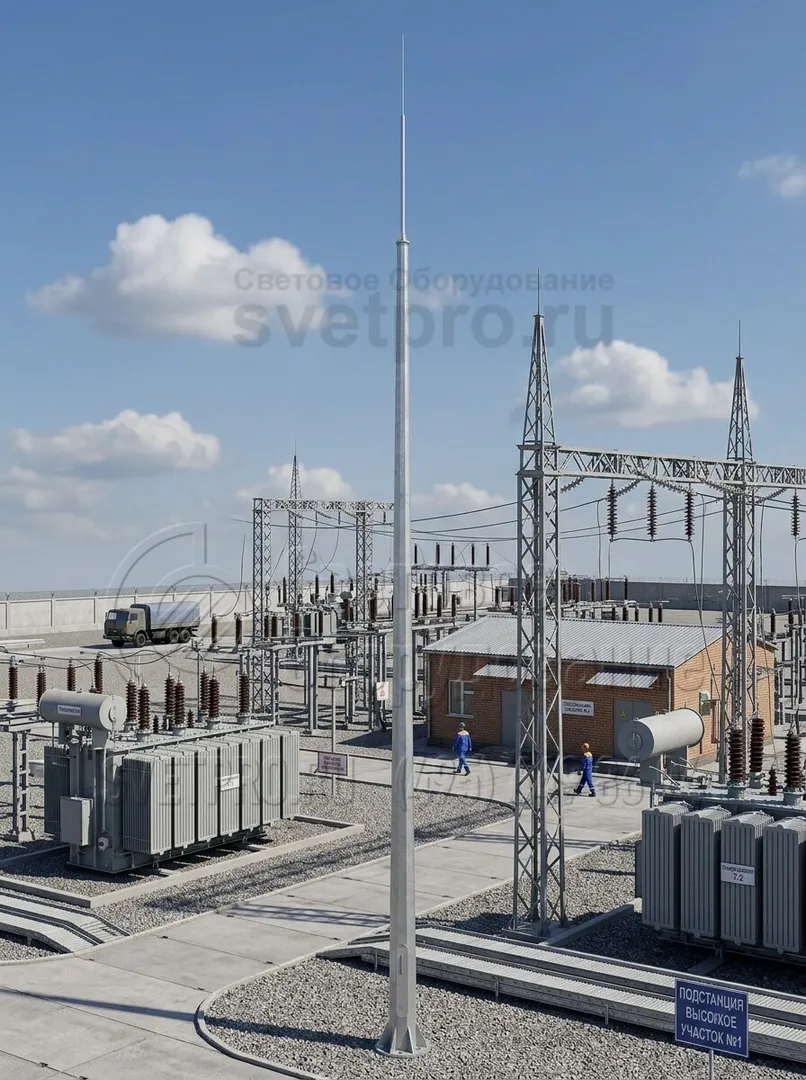

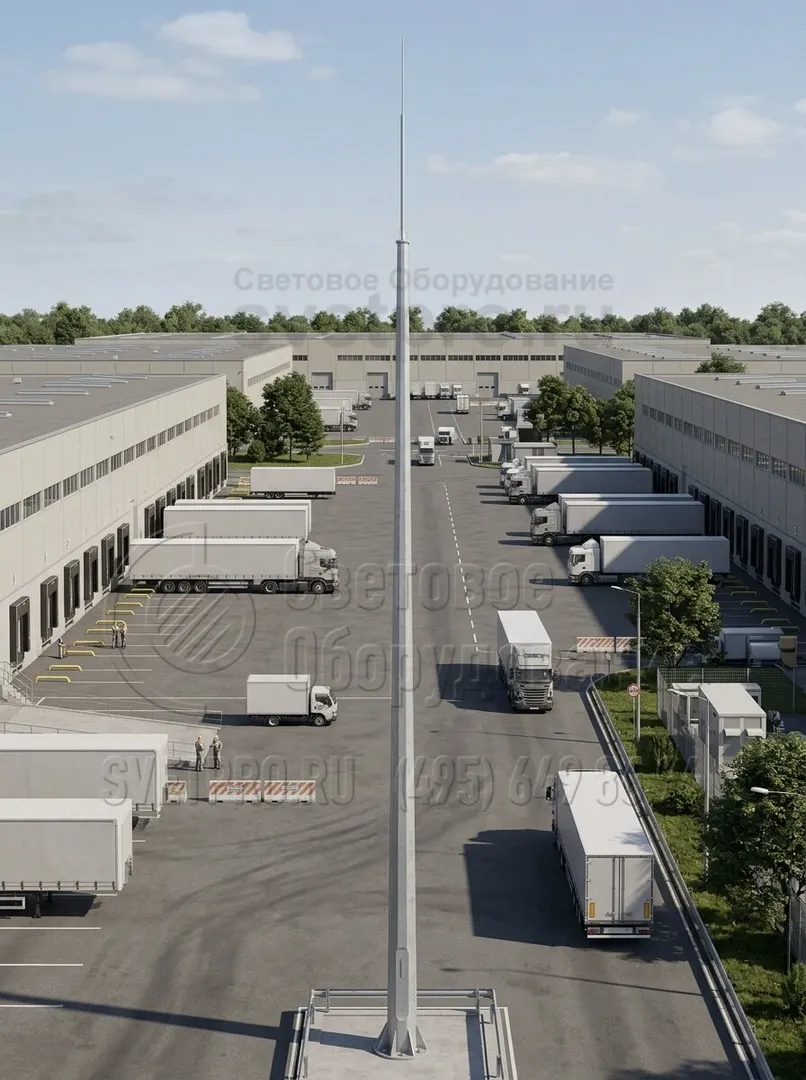

Молниеотвод типа МОГК-26 имеет высоту 26 метров от уровня земли до кончика штыря молниеприемника. Он устанавливается на открытых коммерческих объектах, территории промышленных предприятий и складских комплексов, где ведется работа со взрывоопасными, легковоспламеняющимися, горючими веществами. Служит для предотвращения попадания молнии в окружающие объекты.
Молниеотвод состоит из двух элементов — корпуса и штыря молниеприемника. Одним из вариантов корпуса является трубчатый. Он сделан из трубного проката с круглым поперечным сечением.
Процесс производства состоит из нескольких этапов:
- Для изготовления трубчатых стволов молниеотводов используются трубы. Тип стали и толщина стенок подбираются согласно государственным стандартам с учетом района эксплуатации и ожидаемых нагрузок.
- Ствол собирается из нескольких труб разного диаметра. В результате получается сегментная конструкция с низким центром тяжести. Такой молниеотвод выдерживает сильный ветер и тяжелые светильники со штырем молниеотвода на оголовке.
- Готовый ствол цинкуется в ваннах с расплавленным металлом. Конструкция погружается в расплав целиком, благодаря чему частицы цинка налипают на трубы внутри и снаружи. Такой барьер не дает стали контактировать с кислородом и водой, что вызывает коррозию.
Наша компания изготовит для вас молниеотводы из трубного проката по индивидуальному заказу. Для оформления заявки обращайтесь к нашим менеджерам.
