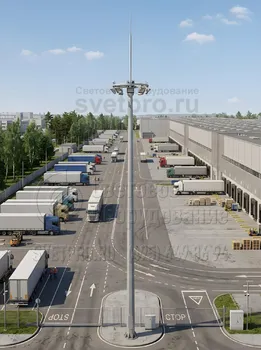

ВГМ Молниеотводы на базе высокомачтовых опор с мобильной короной

Главная > Каталог продукции > Стальные опоры и мачты > Молниеотводы > ВГМ Молниеотводы на базе высокомачтовых опор с мобильной короной
Область применения:
  • Для обеспечения равномерного освещения территорий во всех направлениях, защиты от ударов молний зданий, сооружений и защиты от перенапряжения в питающей сети.
Назначение:
  • Молниеотводы
Покрытие (фильтр): Горячее цинкование
Покрытие: Горячее цинкование
Артикул производителя: ВГМ
Количество световых приборов: 6-10
Установка: На фундамент, состоящий из закладного металлического элемента и бетона
Материал: Листовая сталь
Размер фланца: 640-830 мм
Нижний диаметр: 441-600 мм
Высота: 20-40 м
Форма опоры: Граненая
Тип короны: Мобильная
Подвод кабеля: Низ
Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

как выбрать опору?

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НазваниеОбозначениеОбщая высота, м
(ВМО+МОТ)
Высота
МОТ, м
На базе
опоры
Нижний
диаметр,
мм
Размер
опорного
фланца, мм
Межцентровое
расстояние
отверстий, мм
ВГМ-20 ВГМ-15-М5 20 5 ВМО-15 500 700 600
ВГМ-21 ВГМ-15-М6 21 6 ВМО-15 500 700 600
ВГМ-22 ВГМ-15-М7 22 7 ВМО-15 500 700 600
ВГМ-23 ВГМ-15-М8 23 8 ВМО-15 500 700 600
ВГМ-24 ВГМ-15-М9 24 9 ВМО-15 500 700 600
ВГМ-25 ВГМ-15-М10 25 10 ВМО-15 500 700 600
ВГМ-21 ВГМ-16-М5 21 5 ВМО-16 450 640 540
ВГМ-22 ВГМ-16-М6 22 6 ВМО-16 450 640 540
ВГМ-23 ВГМ-16-М7 23 7 ВМО-16 450 640 540
ВГМ-24 ВГМ-16-М8 24 8 ВМО-16 450 640 540
ВГМ-25 ВГМ-16-М9 25 9 ВМО-16 450 640 540
ВГМ-26 ВГМ-16-М10 26 10 ВМО-16 450 640 540
ВГМ-21 ВГМ-16-М5 21 5 ВМО-16 500 700 600
ВГМ-22 ВГМ-16-М6 22 6 ВМО-16 500 700 600
ВГМ-23 ВГМ-16-М7 23 7 ВМО-16 500 700 600
ВГМ-24 ВГМ-16-М8 24 8 ВМО-16 500 700 600
ВГМ-25 ВГМ-16-М9 25 9 ВМО-16 500 700 600
ВГМ-26 ВГМ-16-М10 26 10 ВМО-16 500 700 600
ВГМ-25 ВГМ-20-М5 25 5 ВМО-20 441 640 540
ВГМ-26 ВГМ-20-М6 26 6 ВМО-20 441 640 540
ВГМ-27 ВГМ-20-М7 27 7 ВМО-20 441 640 540
ВГМ-28 ВГМ-20-М8 28 8 ВМО-20 441 640 540
ВГМ-29 ВГМ-20-М9 29 9 ВМО-20 441 640 540
ВГМ-30 ВГМ-20-М10 30 10 ВМО-20 441 640 540
ВГМ-25 ВГМ-20-М5 25 5 ВМО-20 525 750 650
ВГМ-26 ВГМ-20-М6 26 6 ВМО-20 525 750 650
ВГМ-27 ВГМ-20-М7 27 7 ВМО-20 525 750 650
ВГМ-28 ВГМ-20-М8 28 8 ВМО-20 525 750 650
ВГМ-29 ВГМ-20-М9 29 9 ВМО-20 525 750 650
ВГМ-30 ВГМ-20-М10 30 10 ВМО-20 525 750 650
ВГМ-25 ВГМ-20-М5 25 5 ВМО-20 500 700 600
ВГМ-26 ВГМ-20-М6 26 6 ВМО-20 500 700 600
ВГМ-27 ВГМ-20-М7 27 7 ВМО-20 500 700 600
ВГМ-28 ВГМ-20-М8 28 8 ВМО-20 500 700 600
ВГМ-29 ВГМ-20-М9 29 9 ВМО-20 500 700 600
ВГМ-30 ВГМ-20-М10 30 10 ВМО-20 500 700 600
ВГМ-30 ВГМ-25-М5 30 5 ВМО-25 571 830 730
ВГМ-31 ВГМ-25-М6 31 6 ВМО-25 571 830 730
ВГМ-32 ВГМ-25-М7 32 7 ВМО-25 571 830 730
ВГМ-33 ВГМ-25-М8 33 8 ВМО-25 571 830 730
ВГМ-34 ВГМ-25-М9 34 9 ВМО-25 571 830 730
ВГМ-35 ВГМ-25-М10 35 10 ВМО-25 571 830 730
ВГМ-30 ВГМ-25-М5 30 5 ВМО-25 480 750 680
ВГМ-31 ВГМ-25-М6 31 6 ВМО-25 480 750 680
ВГМ-32 ВГМ-25-М7 32 7 ВМО-25 480 750 680
ВГМ-33 ВГМ-25-М8 33 8 ВМО-25 480 750 680
ВГМ-34 ВГМ-25-М9 34 9 ВМО-25 480 750 680
ВГМ-35 ВГМ-25-М10 35 10 ВМО-25 480 750 680
ВГМ-30 ВГМ-25-М5 30 5 ВМО-25 480 750 650
ВГМ-31 ВГМ-25-М6 31 6 ВМО-25 480 750 650
ВГМ-32 ВГМ-25-М7 32 7 ВМО-25 480 750 650
ВГМ-33 ВГМ-25-М8 33 8 ВМО-25 480 750 650
ВГМ-34 ВГМ-25-М9 34 9 ВМО-25 480 750 650
ВГМ-35 ВГМ-25-М10 35 10 ВМО-25 480 750 650
ВГМ-35 ВГМ-30-М5 35 5 ВМО-30 550 800 700
ВГМ-36 ВГМ-30-М6 36 6 ВМО-30 550 800 700
ВГМ-37 ВГМ-30-М7 37 7 ВМО-30 550 800 700
ВГМ-38 ВГМ-30-М8 38 8 ВМО-30 550 800 700
ВГМ-39 ВГМ-30-М9 39 9 ВМО-30 550 800 700
ВГМ-40 ВГМ-30-М10 40 10 ВМО-30 550 800 700
ВГМ-35 ВГМ-30-М5 35 5 ВМО-30 600 800 700
ВГМ-36 ВГМ-30-М6 36 6 ВМО-30 600 800 700
ВГМ-37 ВГМ-30-М7 37 7 ВМО-30 600 800 700
ВГМ-38 ВГМ-30-М8 38 8 ВМО-30 600 800 700
ВГМ-39 ВГМ-30-М9 39 9 ВМО-30 600 800 700
ВГМ-40 ВГМ-30-М10 40 10 ВМО-30 600 800 700

ОПИСАНИЕ

Преимущество молниеотводов, изготовленных на основе высокомачтовых опор с мобильной короной, заключаются в том, что любые параметры и конструктивные особенности могут быть изменены с учетом пожеланий заказчика, при условии обеспечения надежности работы оборудования. Молниеотвод, на базе опоры ВГМ, не только защищает, находящиеся в его зоне здания от удара молнии, снимает перенапряжение в сети питания, но и равномерно освещает большие площади территорий.

Высота молниеотводов на основе опор с мобильной короной, складывается из высоты опоры и высоты молниеприемника, который и воспринимает на себя удар молнии. Так что их высота составляет от 20 до 70 метров. Материалом для опоры служит листовая сталь, которой методом гибки, придается требуемая форма. Опоры имеет один или два сварных шва. Молниеприемник – это стальной стержень определенной длины. Опора и стержень покрыты защитным слоем методом горячего цинкования, имеющем гарантию на стойкость коррозии – не менее 15 лет.
Устанавливается молниеотвод на фундамент, состоящий из закладного металлического элемента и бетона. Размеры и тип фундамента определяются расчетным путем с учетом ряда параметров, к которым относятся: конструктивные особенности опоры, количество установленных осветительных приборов, состав грунта, климатические условия.

УСТРОЙСТВО

Молниеотводы ВГМ (ВГМ – Н – Мh1, где H — высота опорной мачты, Мh1 — высота молниеприемника) представляют собой стальные граненые мачты, на вершине которых размещено осветительное оборудование и молниеприемники.
Молниеприемник непосредственно воспринимающий на себя удар молнии — это стальной стержень, защищенный от коррозии.
Высота от 20 до 70.
Опоры изготавливаются из листовой стали методом гибки с одним или двумя продольными сварными швами, защищены от коррозии методом горячего цинкования (ГОСТ 9.307.-89).
Гарантия на коррозийную стойкость — не менее 15 лет.

ПОКРЫТИЕ

Горячее цинкование.

ПРЕИМУЩЕСТВА

Комплектация и геометрические параметры могут разрабатываться индивидуально по желанию заказчика.

ФУНДАМЕНТ

Фундамент состоит из закладного металлического элемента и бетона. Тип и размер фундамента определяется расчетом в за-висимости от конструкции опоры, типов и количества приборов освещения, характеристик грунта и ветрового района установки.
