ВГМ-37 Молниеотводы на базе высокомачтовых опор с мобильной короной высота 37 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВГМ-37 |
Количество световых приборов: | 6-10 |
Установка: | На фундамент, состоящий из закладного металлического элемента и бетона |
Материал: | Листовая сталь |
Размер фланца: | 800 мм |
Нижний диаметр: | 550-600 мм |
Высота: | 37 м |
Форма опоры: | Граненая |
Тип короны: | Мобильная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение | Общая высота, м (ВМО+МОТ) | Высота МОТ, м | На базе опоры | Нижний диаметр, мм | Размер опорного фланца, мм | Межцентровое расстояние отверстий, мм |
---|---|---|---|---|---|---|---|
ВГМ-37 | ВГМ-30-М7 | 37 | 7 | ВМО-30 | 550 | 800 | 700 |
ВГМ-37 | ВГМ-30-М7 | 37 | 7 | ВМО-30 | 600 | 800 | 700 |
ОПИСАНИЕ
Система молниезащиты обязательна для установки на объектах, где ведется работа со взрывоопасными, легковоспламеняющимися, горючими или взрывчатыми веществами. Небольшие площадки можно оборудовать низкими опорами со штырями молниеприемников. Для больших объектов такое решение не подходит.
Если нужно защитить от попадания молнии обширное пространство или высокие здания, используются молниеотводы типа ВГМ-37. Высота этой конструкции от уровня земли до верхней точки штыря молниеотвода равна 37 метрам. Защищенными будут все здания и конструкции, которые находятся в условном конусе с верхушкой на верхней точке штыря.
Плюс этого решения не только в высоте, но и в универсальности. Молниеотвод сделан на базе мачты с мобильной короной. Рама этой конструкции может опускаться и подниматься на тросах встроенной лебедки. На корону можно установить светильники или прожекторы и осветить ими складскую территорию, порт, большую парковку.
Молниеотводы этой модели делаются только по индивидуальному заказу. Для его оформления обращайтесь к менеджерам отдела продаж нашего производственного предприятия. Мы изготавливаем молниеотводы и анкерные закладные детали для их установки.

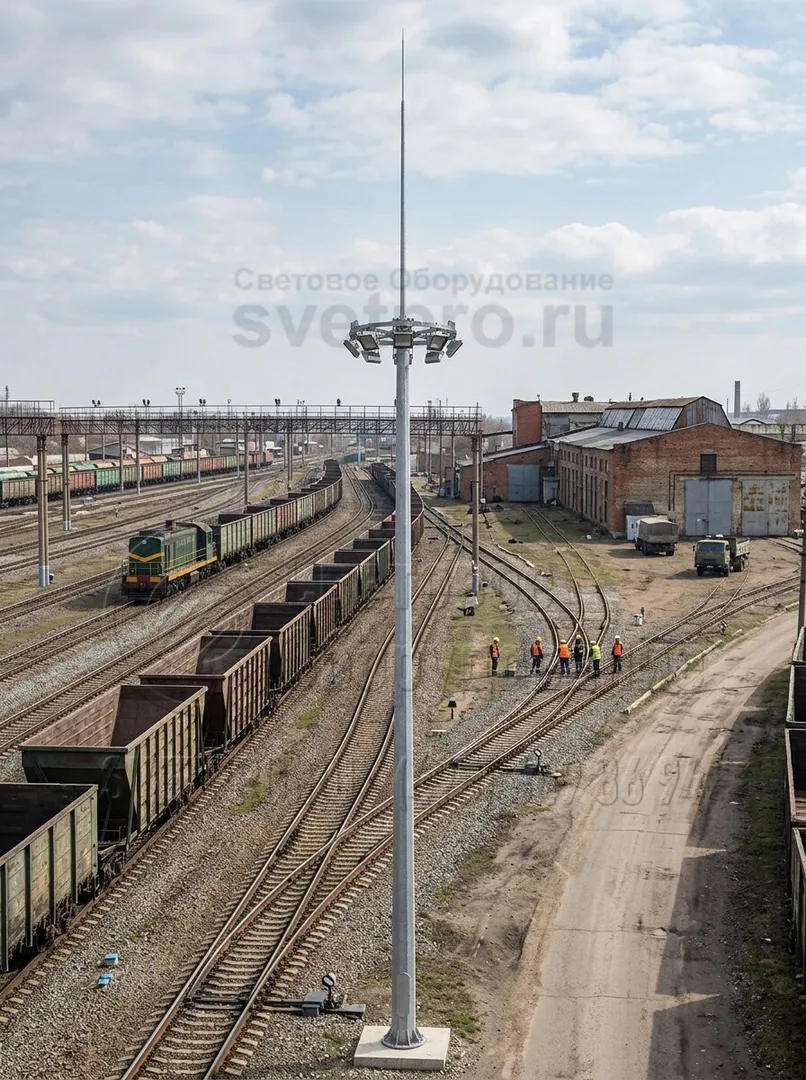

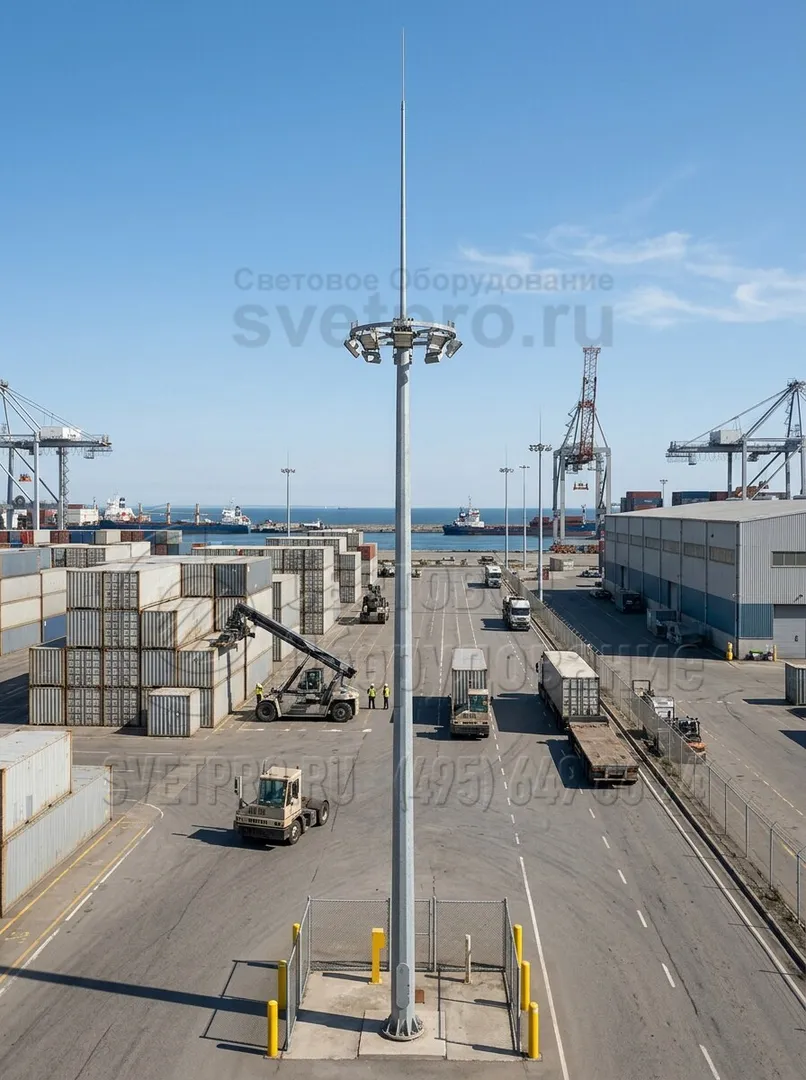

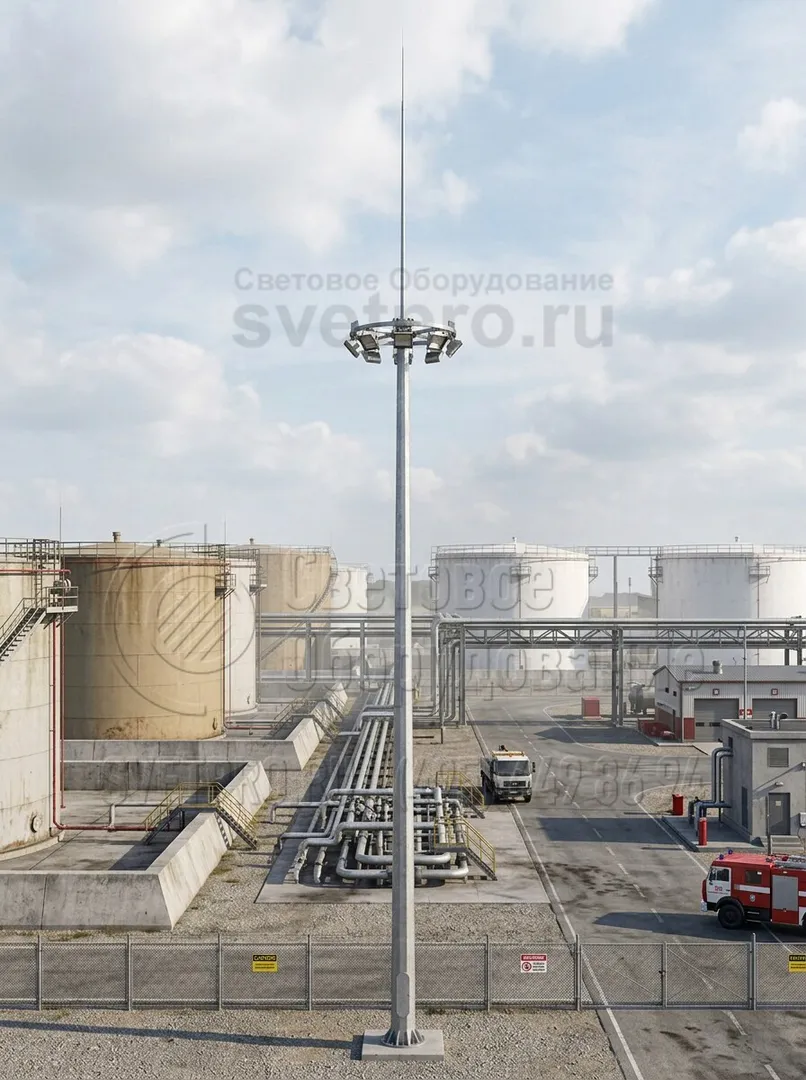

фото с объектов
