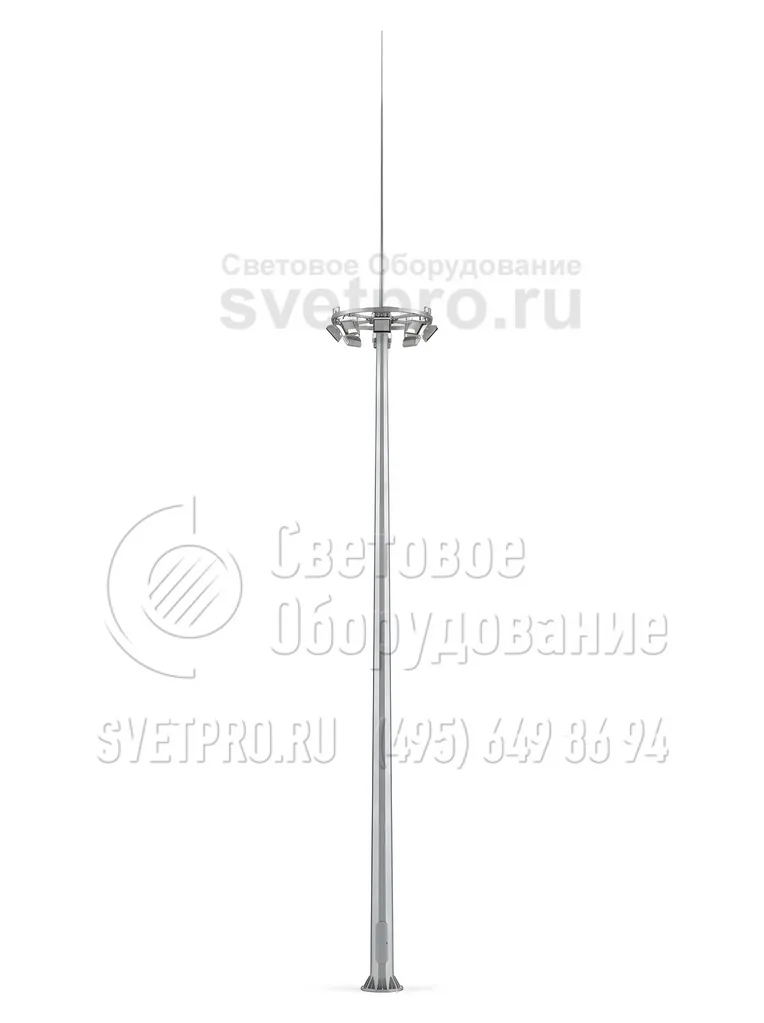

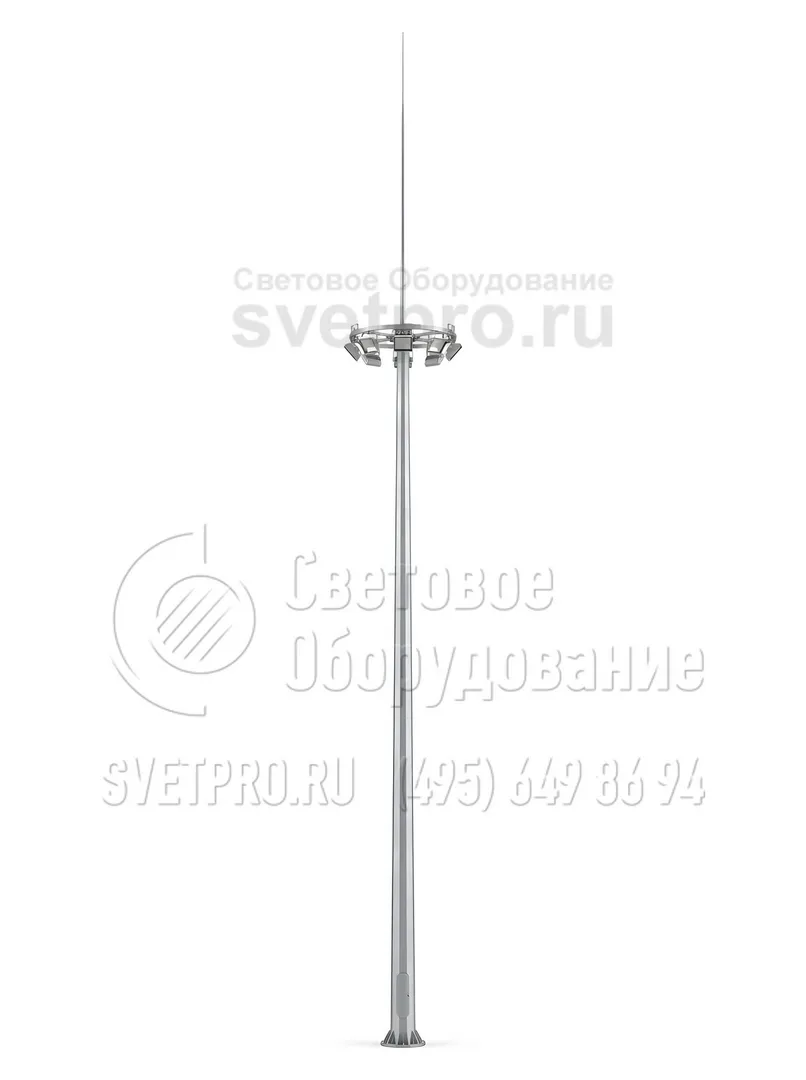

ВГМ-40 Молниеотводы на базе высокомачтовых опор с мобильной короной высота 40 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВГМ-40 |
Количество световых приборов: | 6-10 |
Установка: | На фундамент, состоящий из закладного металлического элемента и бетона |
Материал: | Листовая сталь |
Размер фланца: | 800 мм |
Нижний диаметр: | 550-600 мм |
Высота: | 40 м |
Форма опоры: | Граненая |
Тип короны: | Мобильная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение | Общая высота, м (ВМО+МОТ) | Высота МОТ, м | На базе опоры | Нижний диаметр, мм | Размер опорного фланца, мм | Межцентровое расстояние отверстий, мм |
---|---|---|---|---|---|---|---|
ВГМ-40 | ВГМ-30-М10 | 40 | 10 | ВМО-30 | 550 | 800 | 700 |
ВГМ-40 | ВГМ-30-М10 | 40 | 10 | ВМО-30 | 600 | 800 | 700 |
ОПИСАНИЕ
ВГМ-40 — это молниеотвод особой конструкции, который имеет двойное назначение. Его основные особенности:
- Высота от кончика штыря до крепежного фланца в нижней части составляет 40 метров. Поэтому одной единицы хватит для защиты большого пространства. Нет необходимости покупать и устанавливать несколько обычных молниеотводов на базе опор освещения.
- Установка молниеотвода производится на фланец. Для монтажа необходима анкерная закладная деталь, которая производится отдельно. Характеристики фундамента и АЗДФ рассчитываются индивидуально лицензированной проектной организацией.
- Приборы освещения на молниеотводе размещены на спускаемой короне. Она опускается и поднимается с помощью встроенной лебедки. Выполнять работы можно на земле, для ремонта не нужно привлекать сложную инженерную технику.
- В верхней части молниеотвода имеется оголовок. На нем установлены блоки, через которые пропущен трос, а также замки для фиксации рамы в верхнем положении. В центре оголовка есть фланец, с помощью которого устанавливается штырь молниеприемника.
- Ствол опоры имеет сегментное строение. Он состоит из нескольких элементов длиной 12 метров и менее. Они соединяются телескопическим способом. Разделение на сегменты необходимо для удобной перевозки молниеотвода.
Обращайтесь к менеджерам отдела продаж нашей компании. Мы организуем для вас изготовление мачты-молниеотвода и обеспечим доставку по указанному адресу.

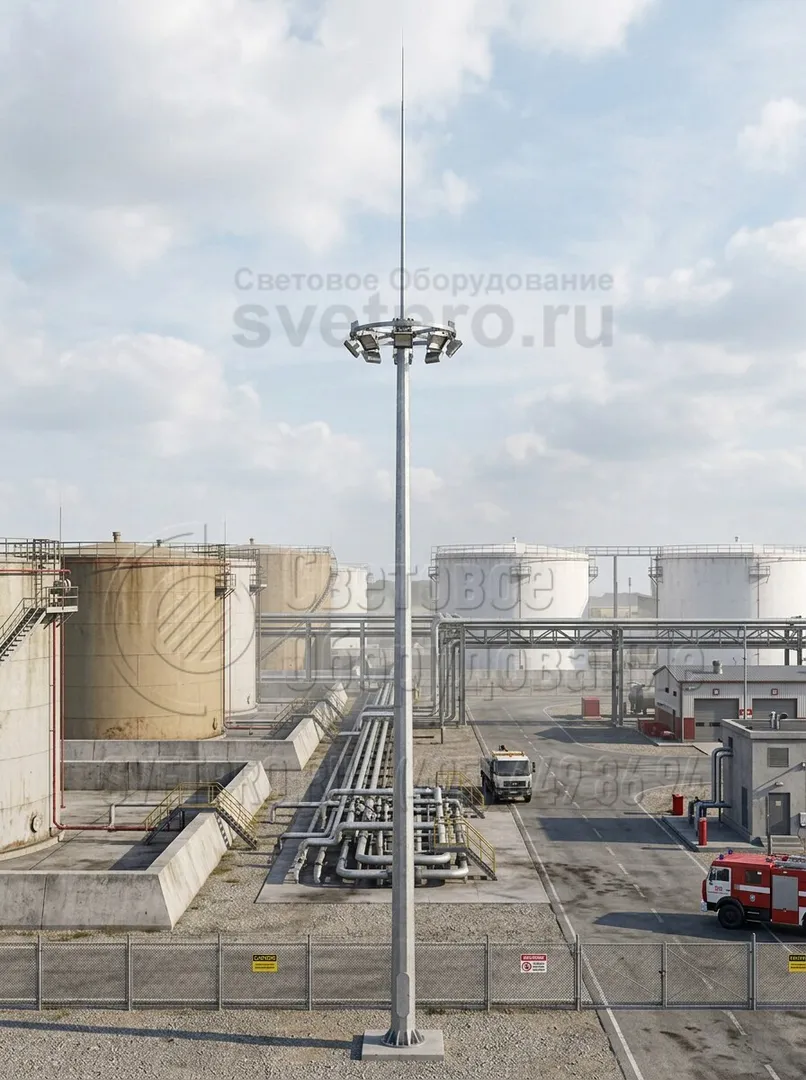

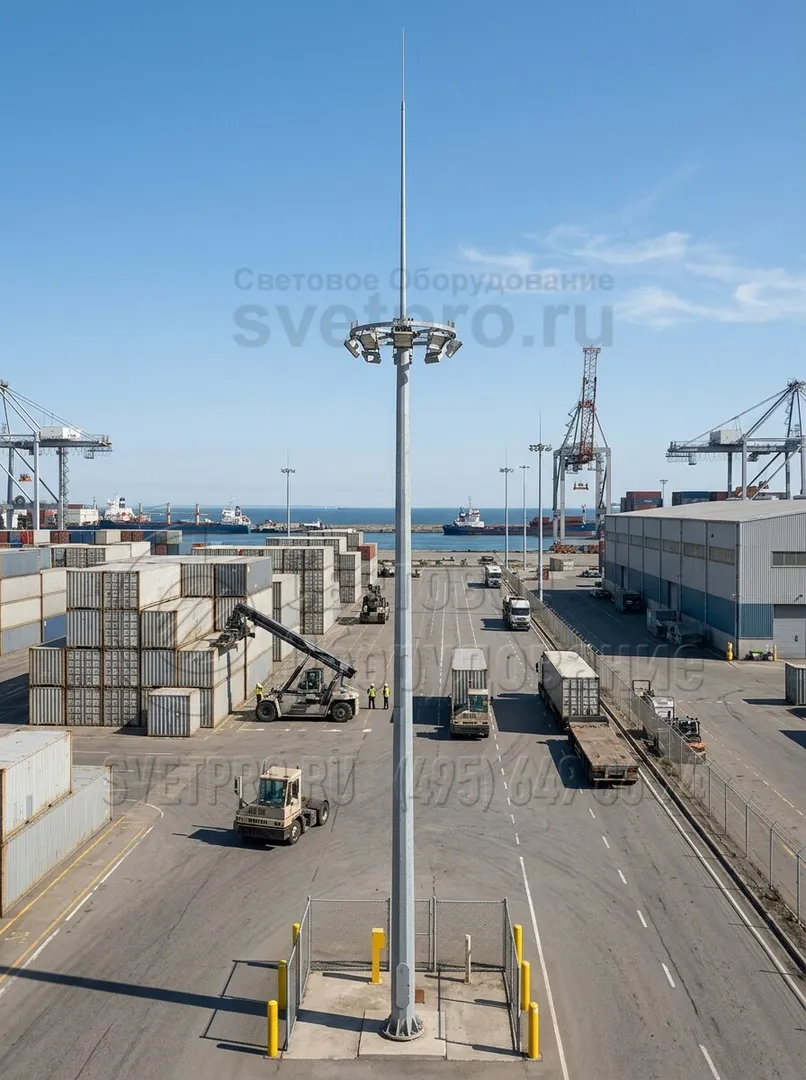

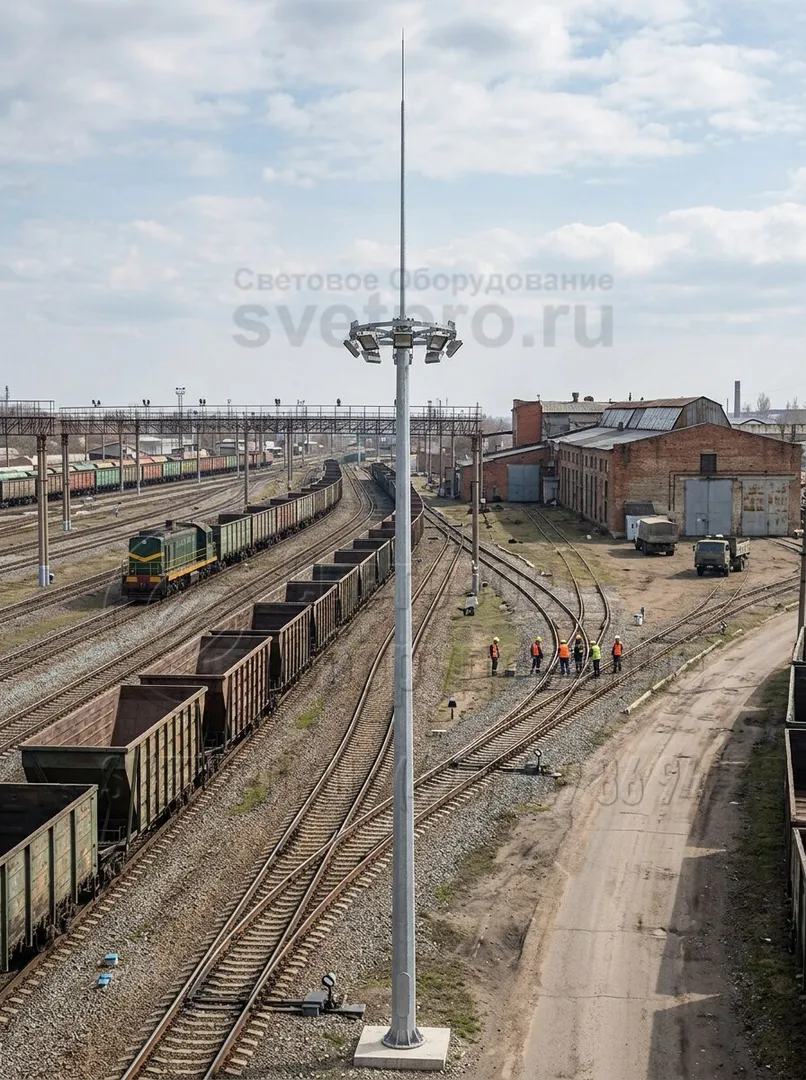

фото с объектов
