ВГН-16 Молниеотводы на базе высокомачтовых опор со стационарной короной высота 16 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВГН-16 |
Количество световых приборов: | 6-10 |
Материал: | Листовая сталь |
Размер фланца: | 730 мм |
Нижний диаметр: | 520 мм |
Верхний диаметр: | 150 мм |
Вес: | 1440 кг |
Высота: | 16/26 м |
Форма опоры: | Граненая |
Тип короны: | Стационарная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Наружный диаметр фланца | Кол-во прожекторов |
---|---|---|---|---|---|---|
ВГН | m,кг | H, м | d, мм | D, мм | A, мм | шт. |
ВГН-16(6)-М10 | 1440 | 16/26 | 150 | 520 | 730 | 6 |
ОПИСАНИЕ
ВГН-16 – металлический молниеотвод, конструкция которого строится на базе прожекторной опоры освещения с неподвижной короной. Изделие позволяет не только организовать внешнюю подсветку, но и защитить окружающие здания и территорию от ударов молнии и возникающего перенапряжения сети.
Конструкция объединяет высокомачтовую опору и граненый молниеотвод МОГК. Используется для организации молниезащиты и освещения на АЗС, промышленных предприятиях нефтегазовой отрасли. Для изготовления используется стальной металлопрокат. Опора имеет разборную конструкцию, состоящую из секций.

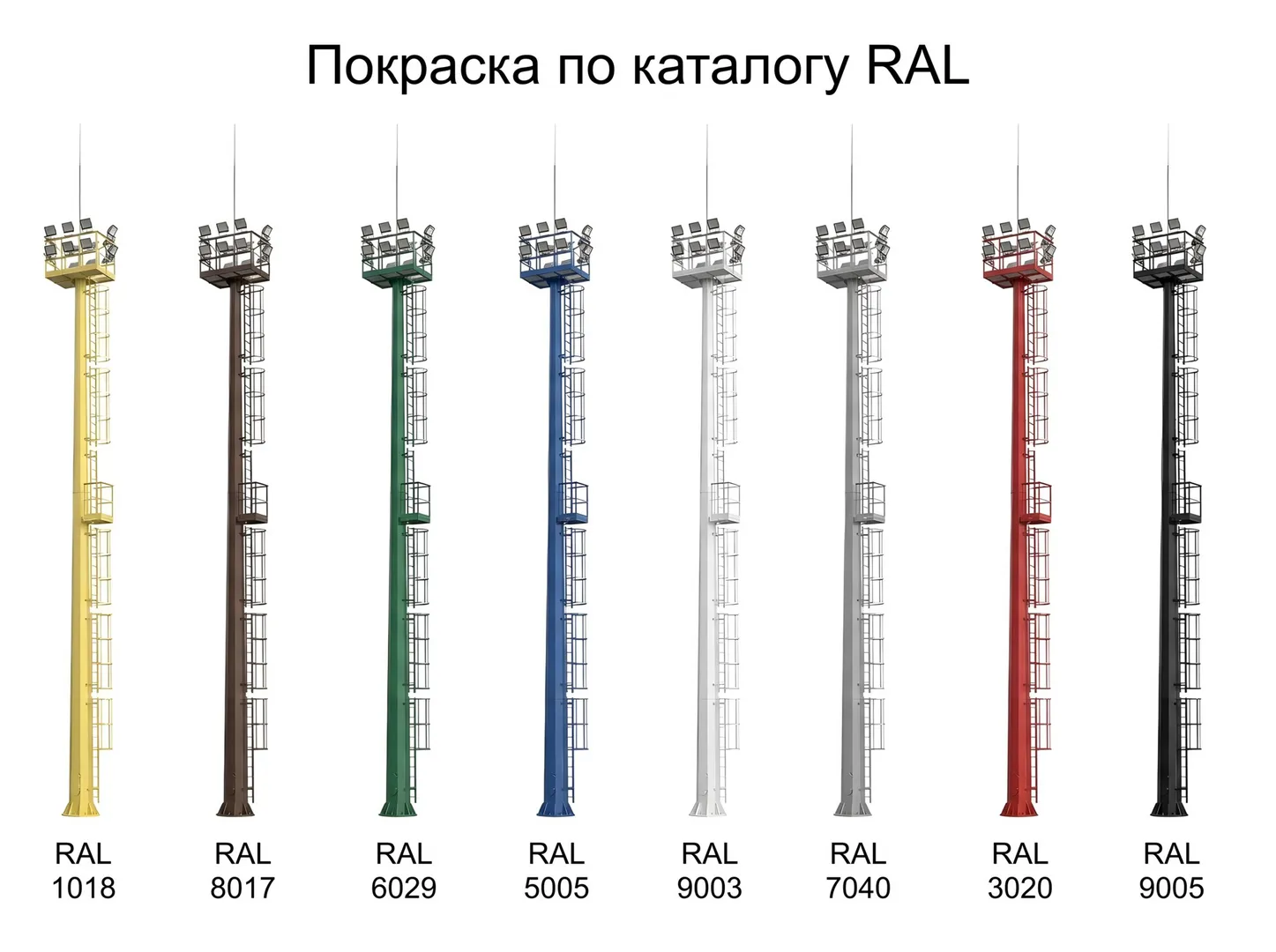

Защита изделия от коррозии предполагает обработку методом горячего цинкования. При необходимости на поверхность наносится маркировка красно-белого цвета. Для обслуживания опор и установленной светотехники используются размещенные на опоре лестница с ограждениями и площадки.
Конструкция проектируется под нужды заказчика. Изделие монтируется на бетонное основание фланцевым методом на анкерный закладной элемент.

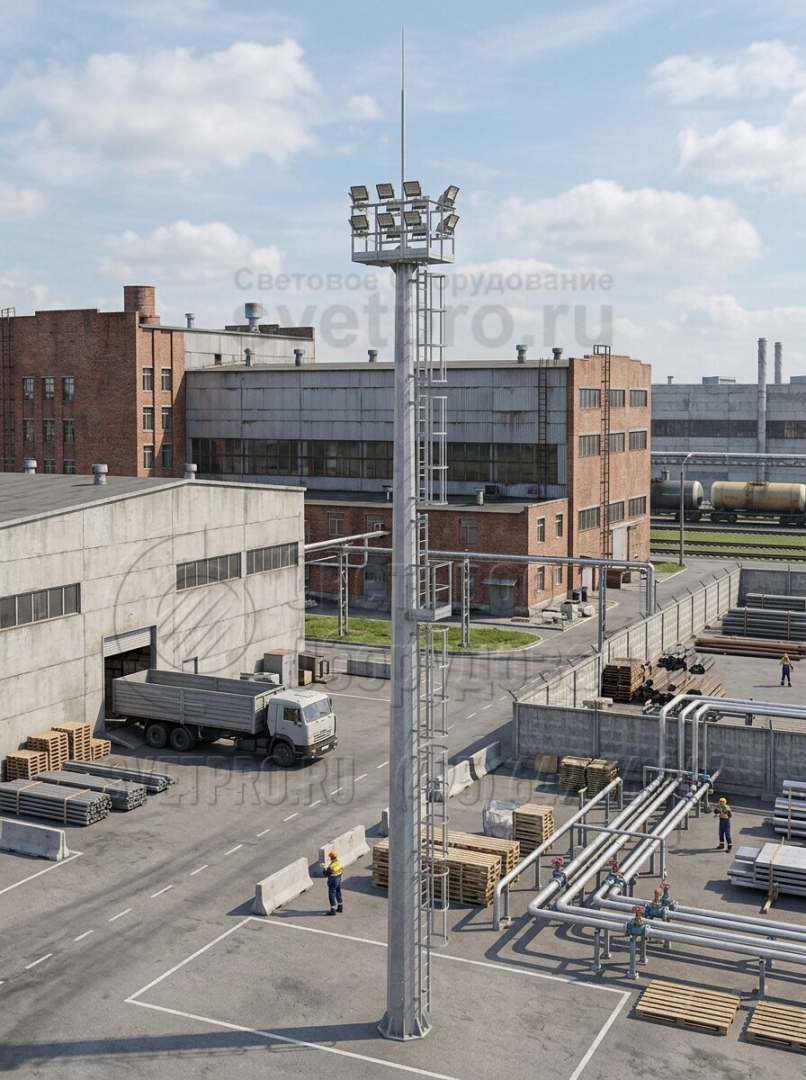

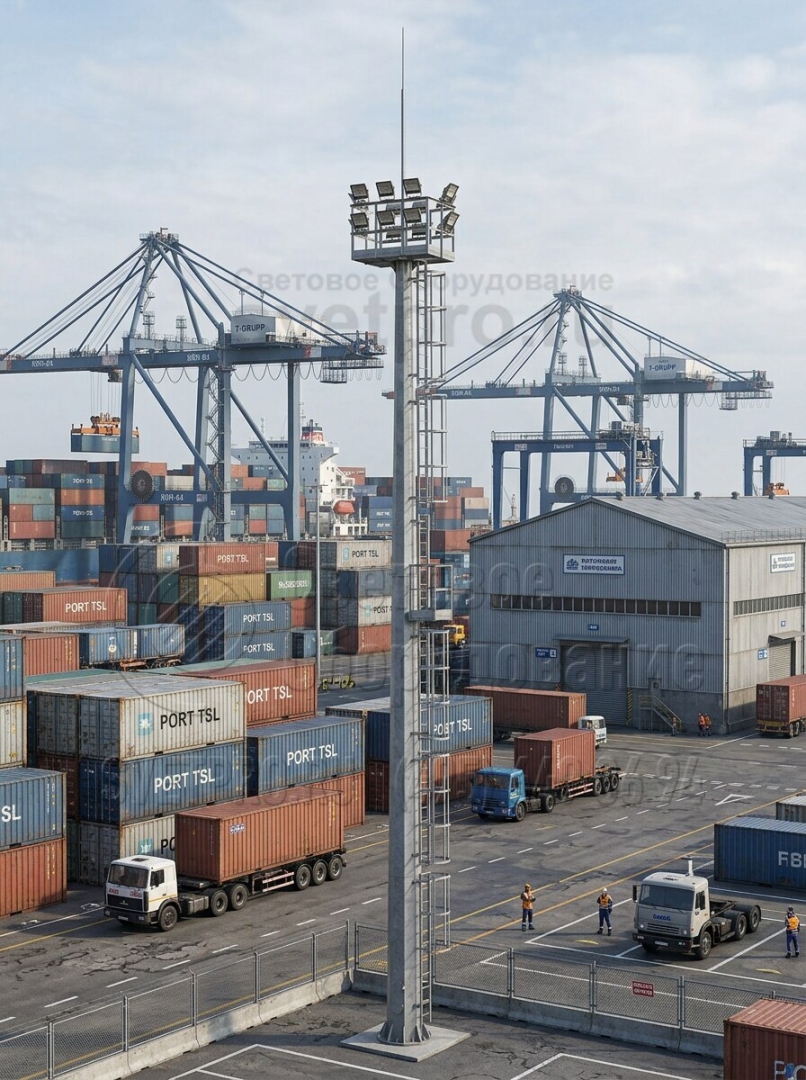

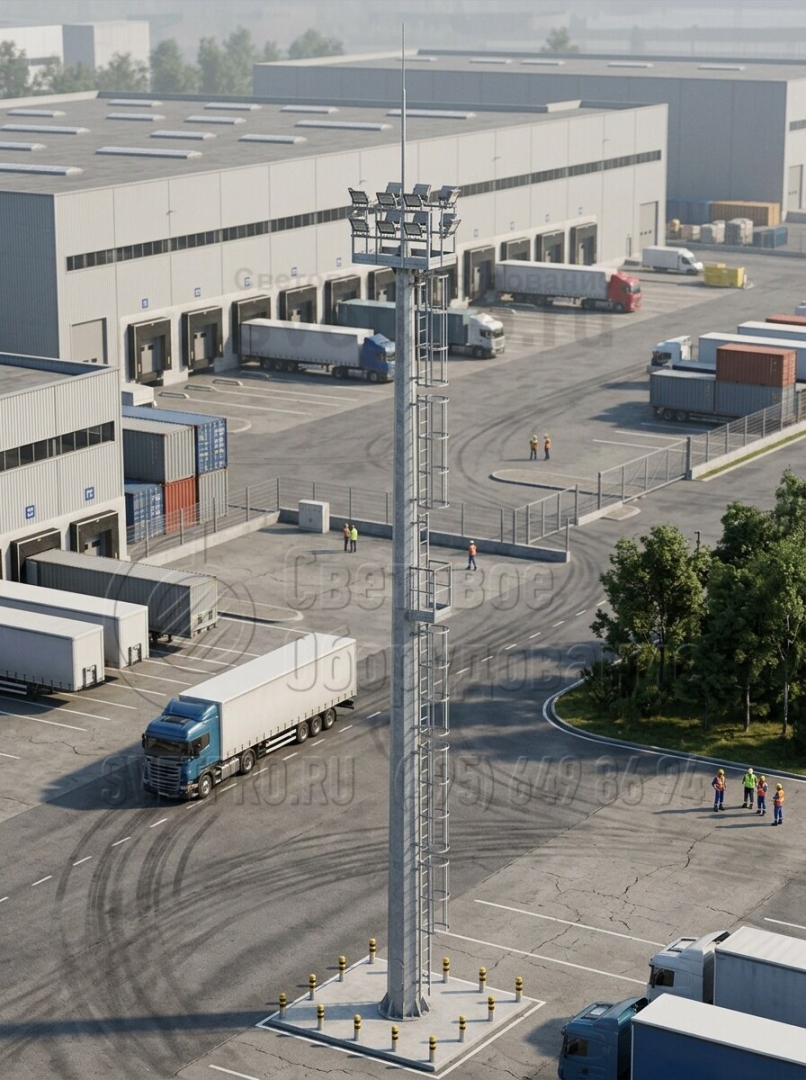

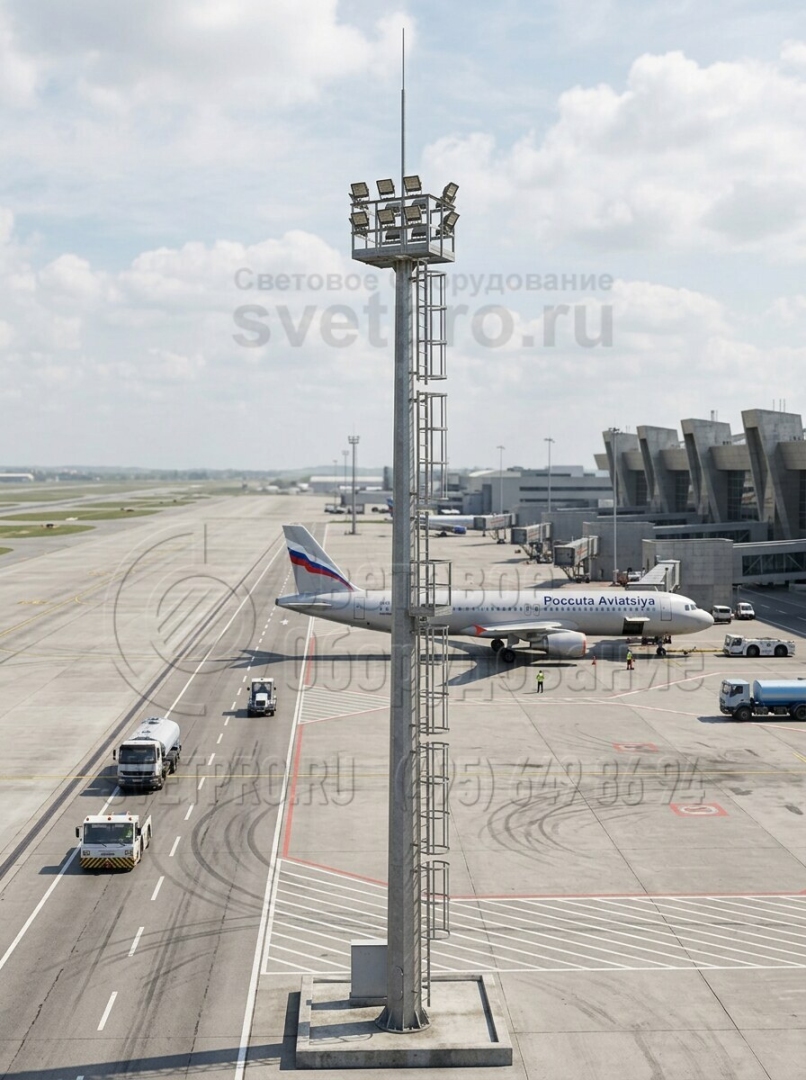

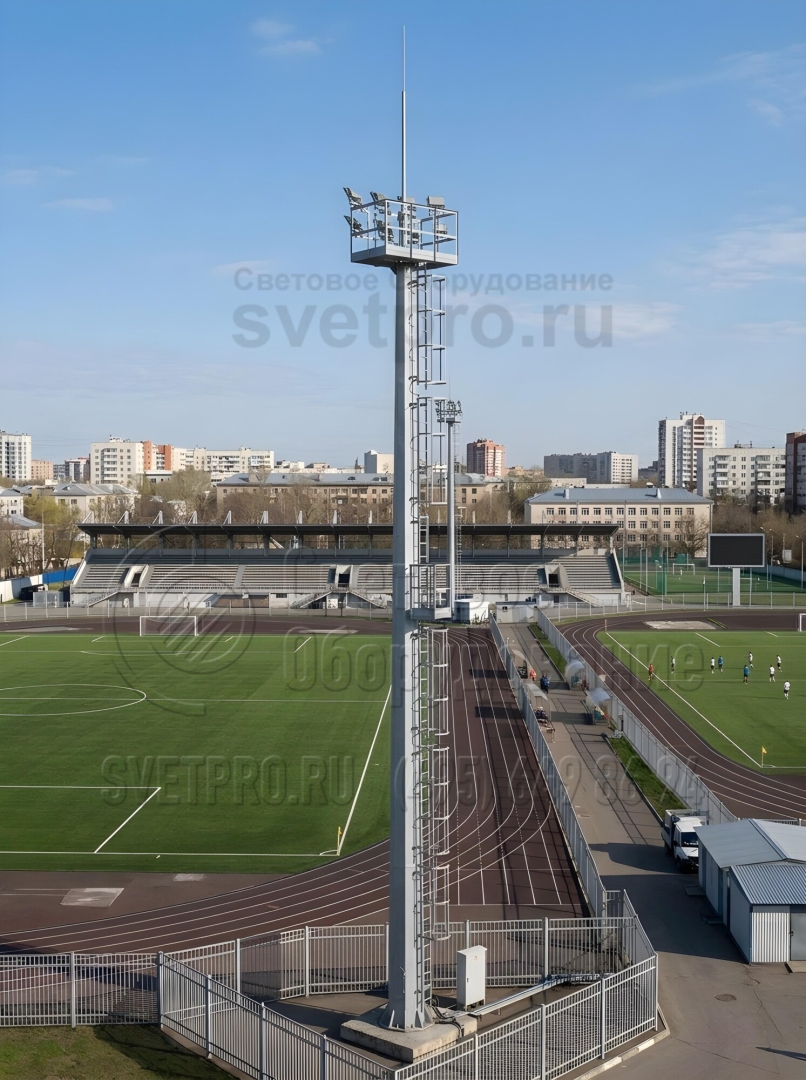

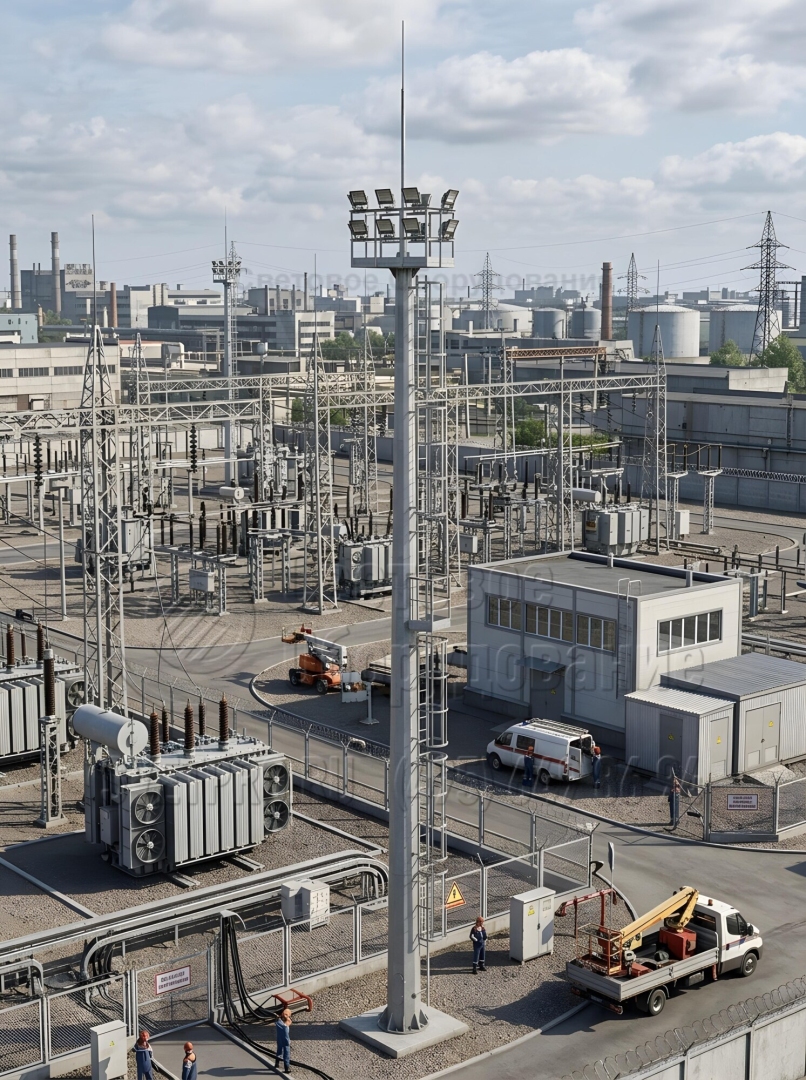

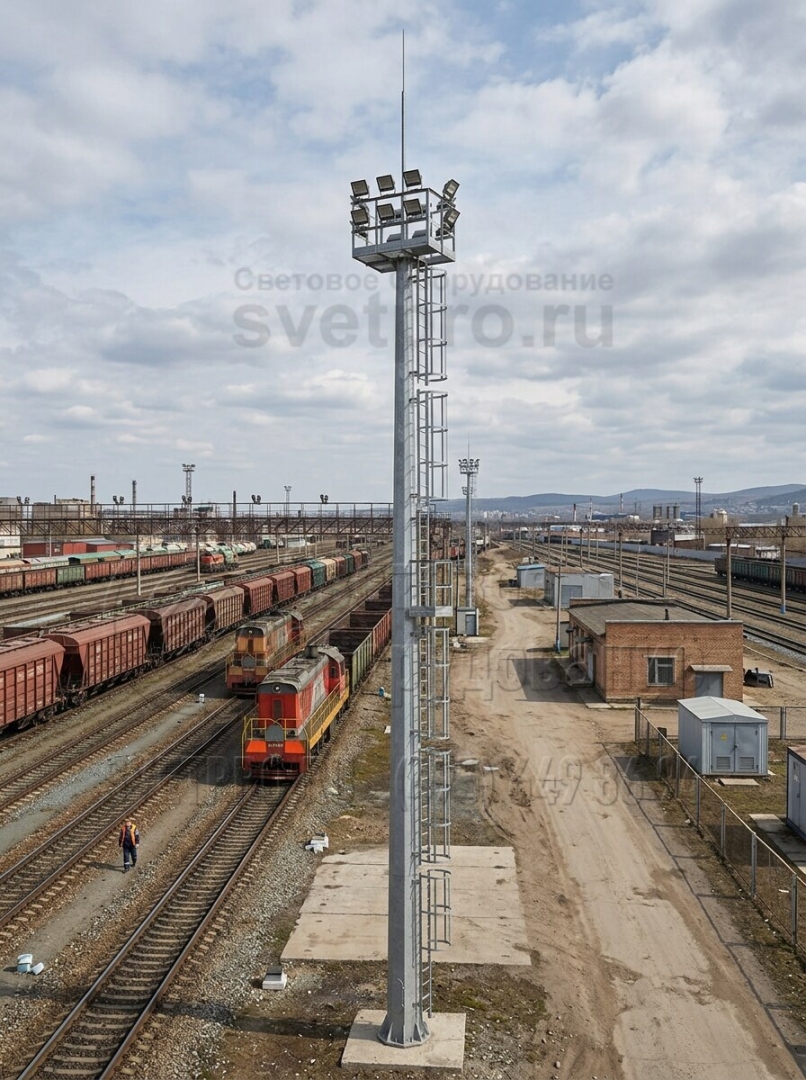

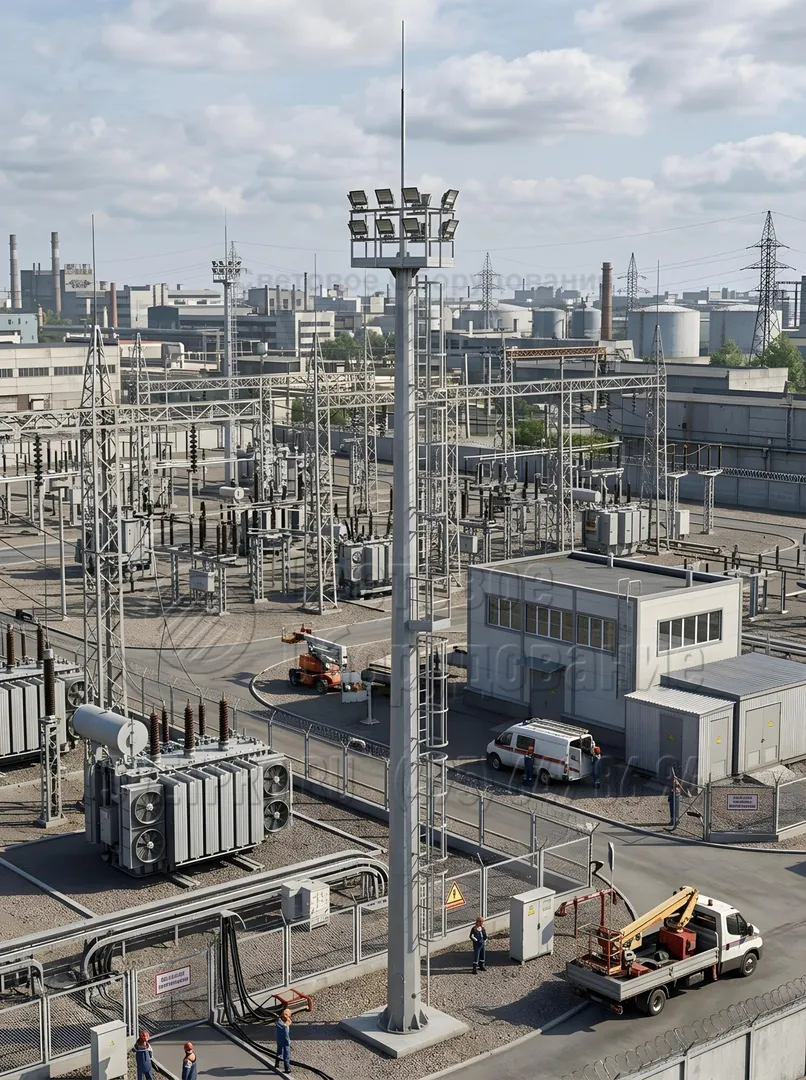

фото с объектов
