ВГН-25 Молниеотводы на базе высокомачтовых опор со стационарной короной высота 25 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВГН-25 |
Количество световых приборов: | 6-10 |
Материал: | Листовая сталь |
Размер фланца: | 800 мм |
Нижний диаметр: | 600 мм |
Верхний диаметр: | 300 мм |
Вес: | 3100 кг |
Высота: | 25/35 м |
Форма опоры: | Граненая |
Тип короны: | Стационарная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Наружный диаметр фланца | Кол-во прожекторов |
---|---|---|---|---|---|---|
ВГН | m,кг | H, м | d, мм | D, мм | A, мм | шт. |
ВГН-25(10)-М10 | 3100 | 25/35 | 300 | 600 | 800 | 10 |
ОПИСАНИЕ

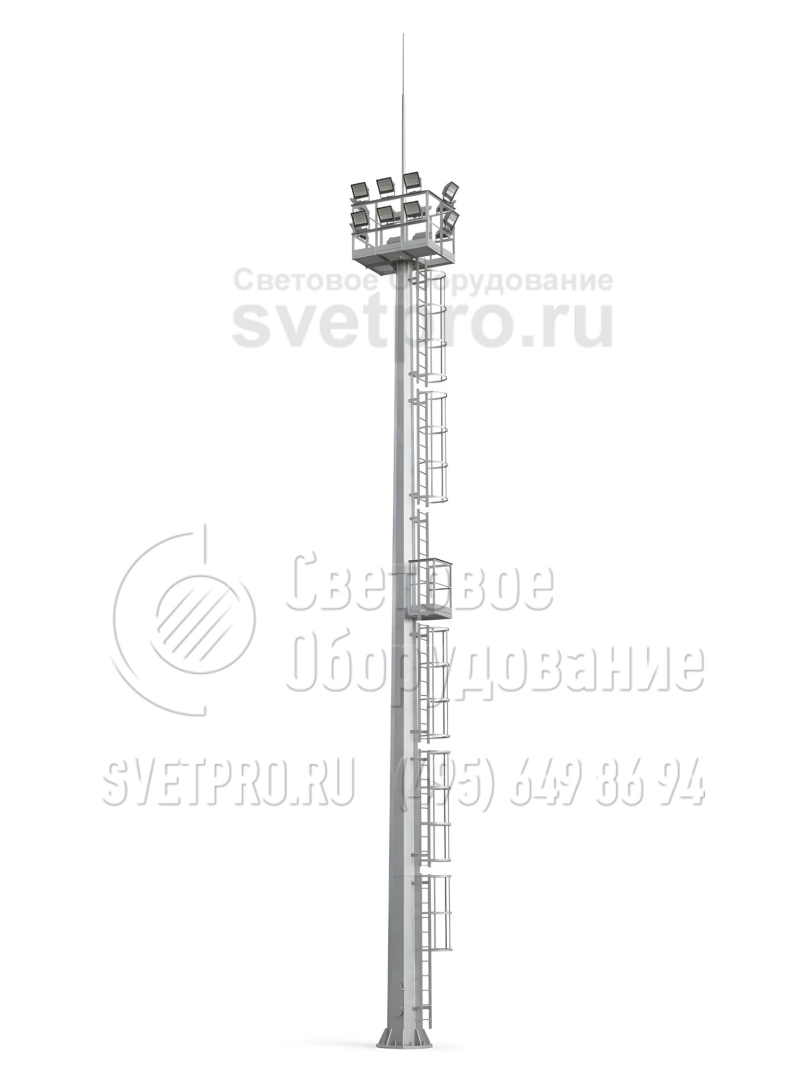

ВГН-25 – конструкция из металла, возводимая на базе высокомачтовой осветительной опоры с неподвижной рамой. Изделие совмещает функции опорного столба освещения и защиты территории с расположенными на ней зданиями от ударов молнии и последующего перенапряжения питающей сети.
Конструкция ВГН-25 состоит из прожекторной опоры и граненого молниеотвода. Таки изделия устанавливаются на автозаправках, промышленных территорий компаний, занятых в нефтегазовой отрасли. Изготавливается из стального металлопроката в виде секционной разборной конструкции.
Установка на открытом воздухе подразумевает организацию защиты поверхности изделия от коррозии и других негативных факторов. Для этого на металл наносится цинк при высокой температуре. Обработка горячим цинкованием увеличивает срок эксплуатации опорных конструкций и снижает расходы на их обслуживание.
Проектирование изделия выполняется индивидуально с учетом потребностей заказчика. Монтаж опоры выполняется на анкерный закладной элемент на бетонное основание.

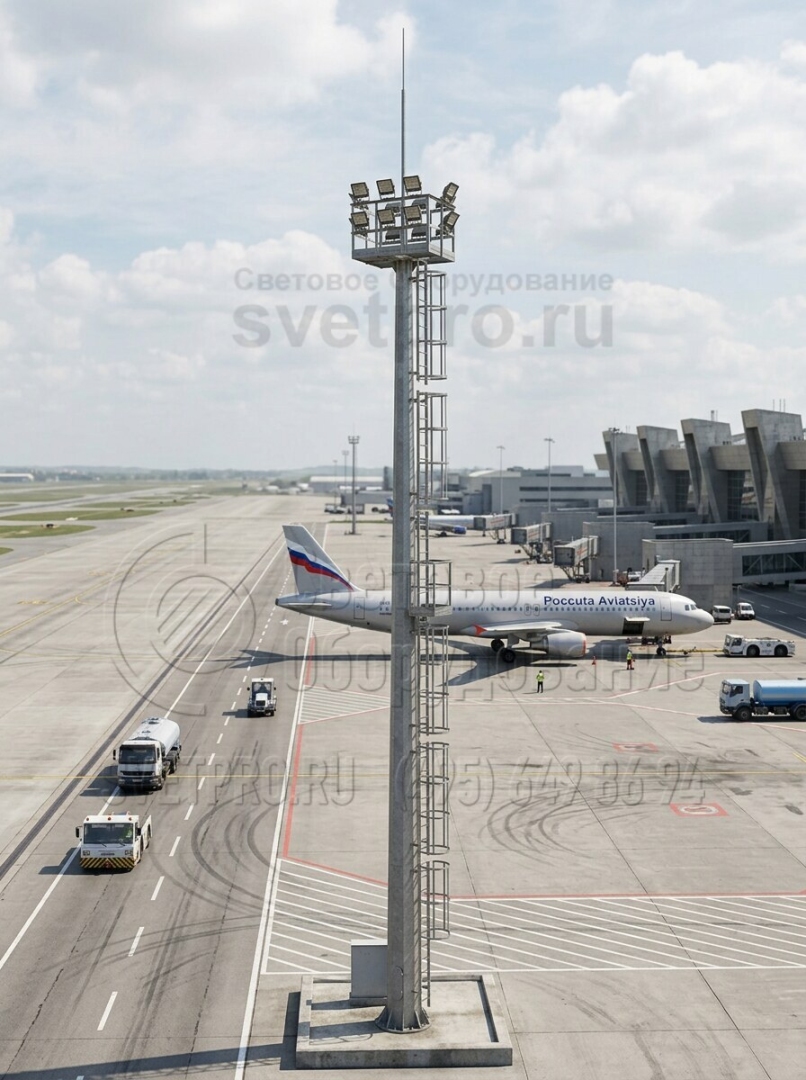

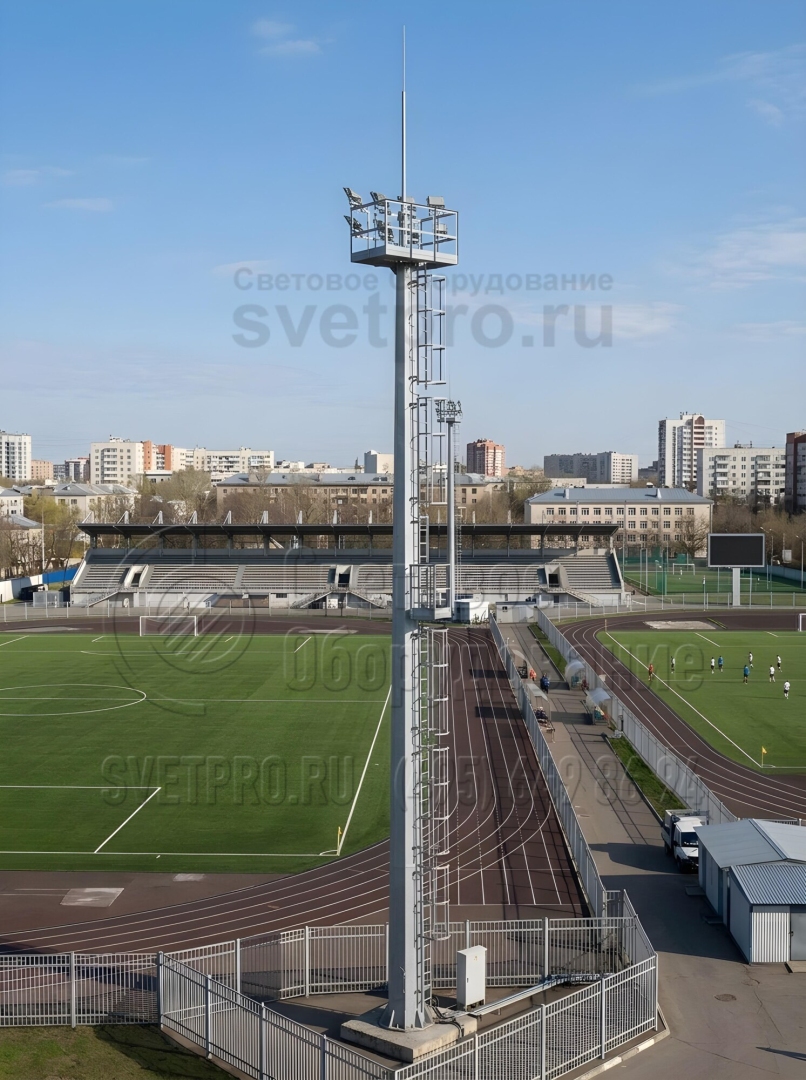

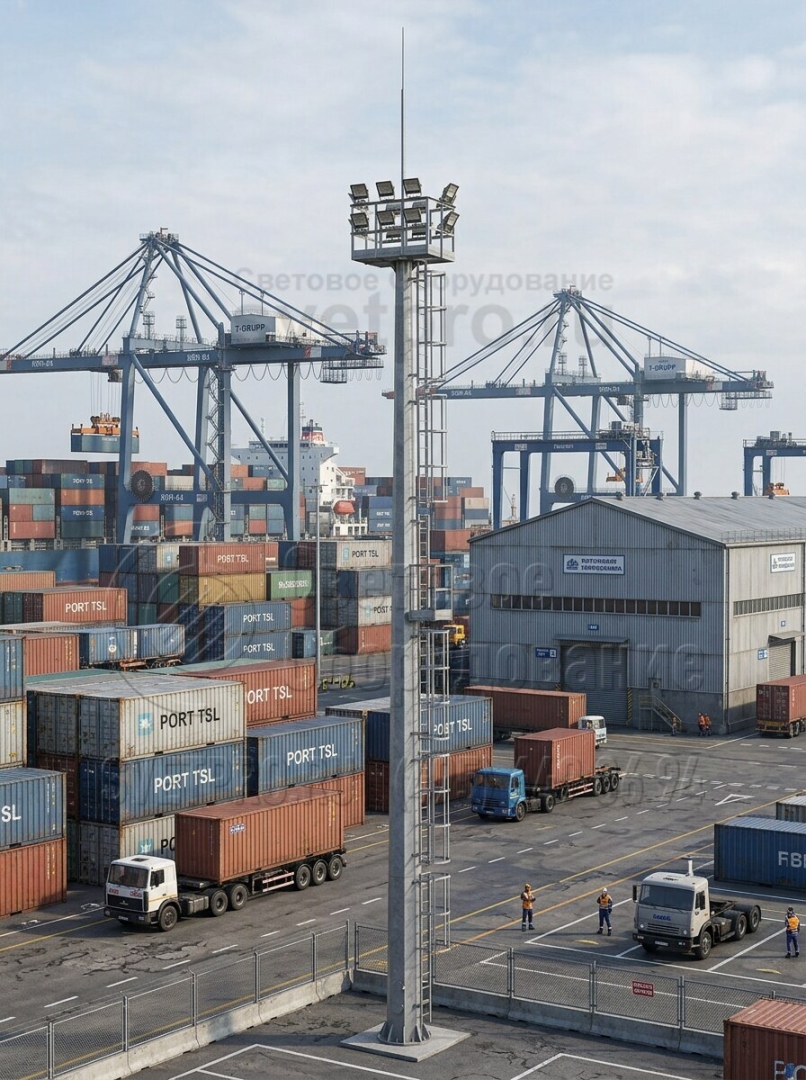

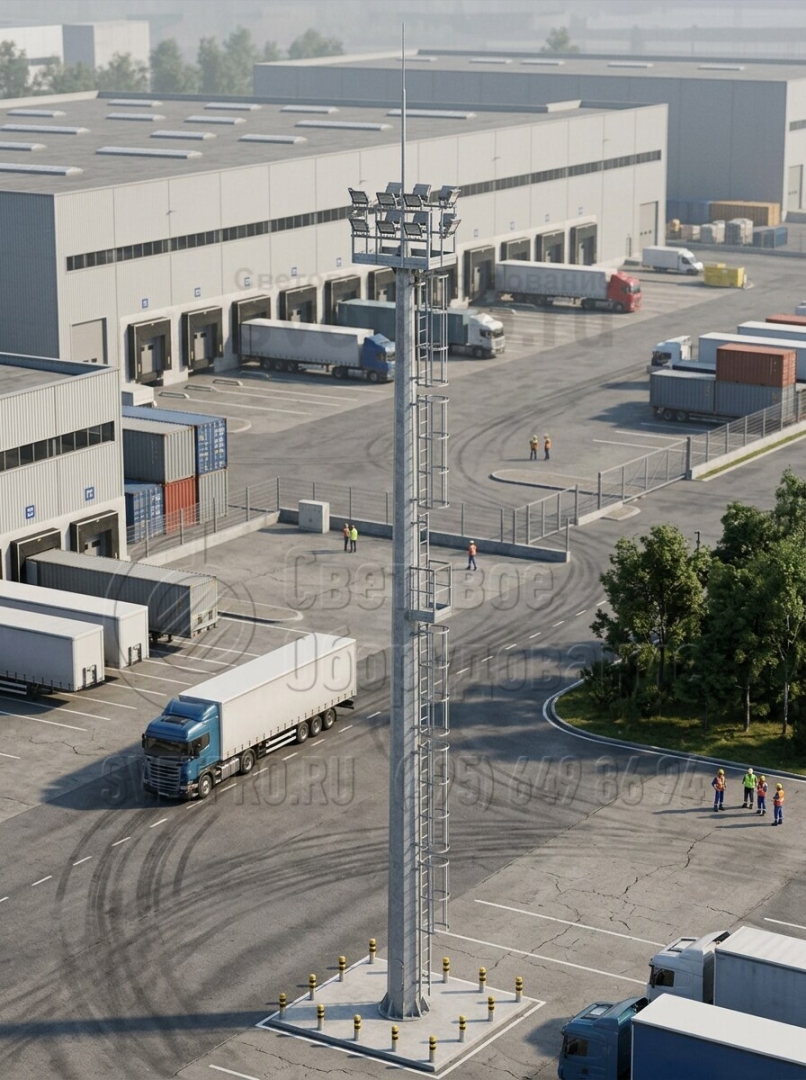

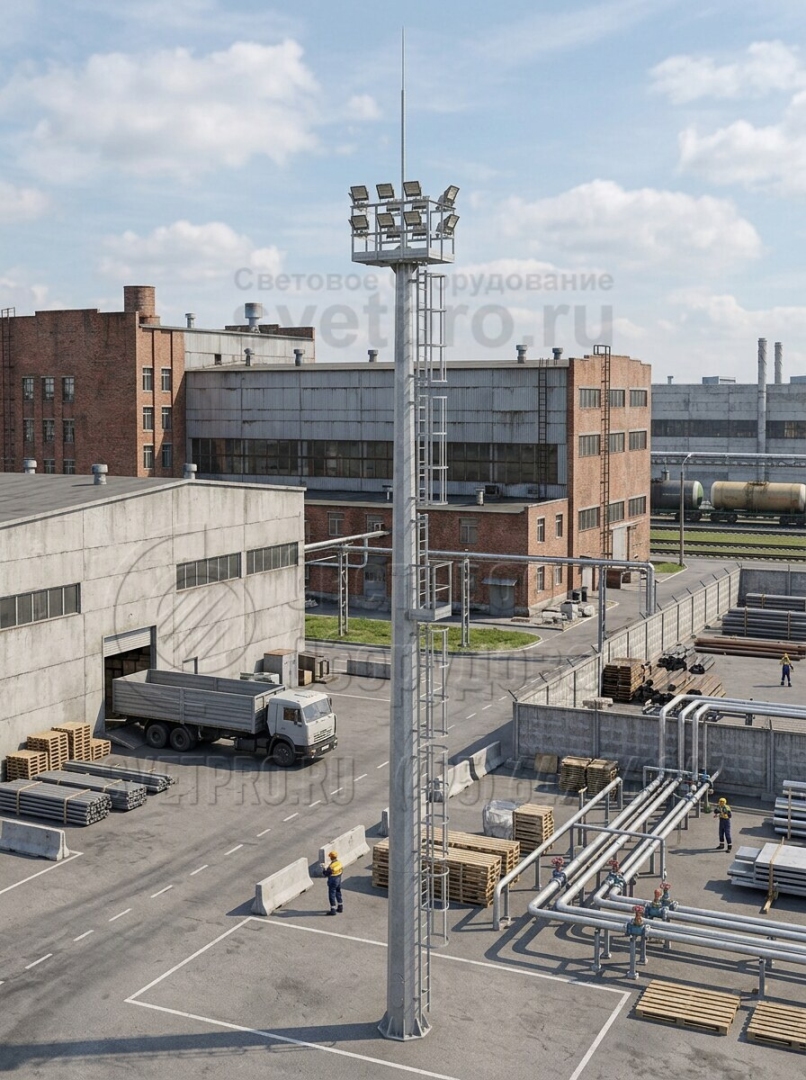

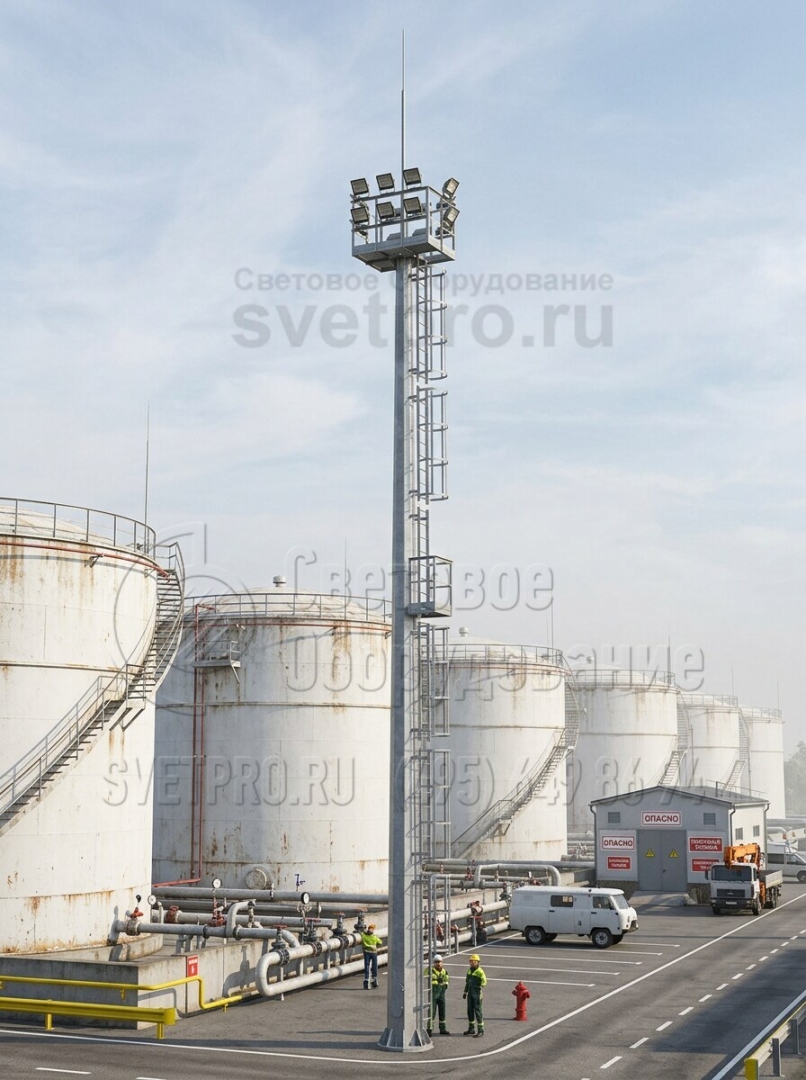

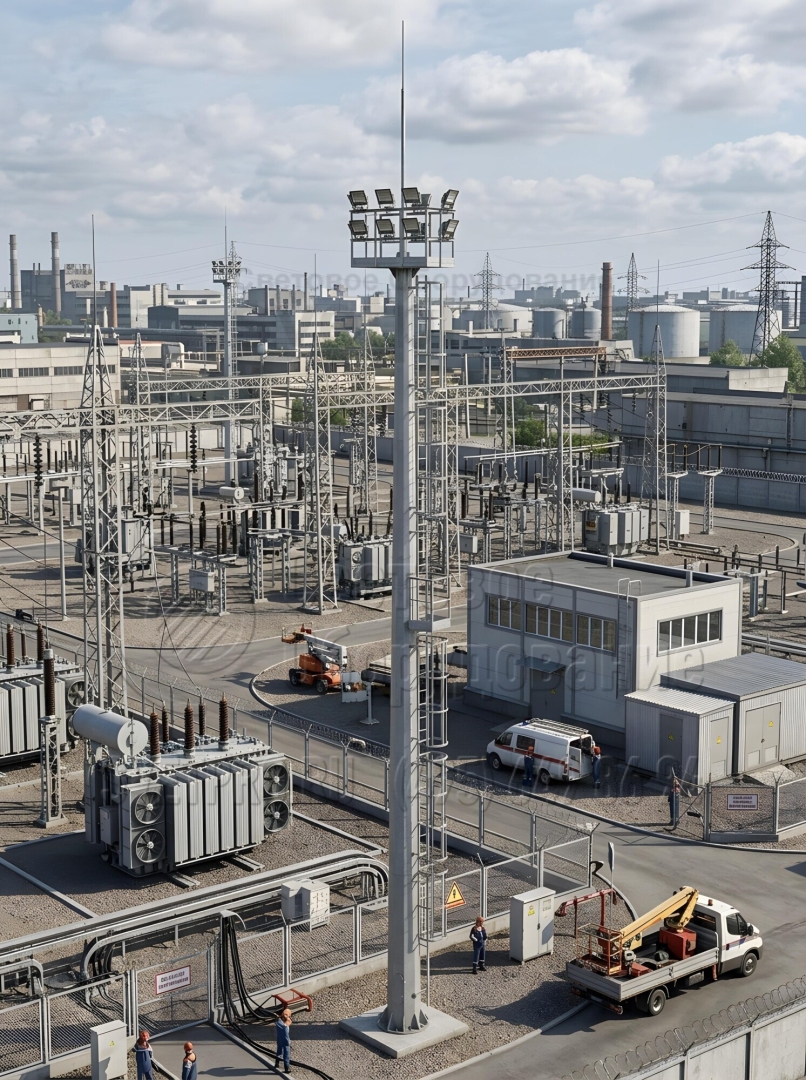

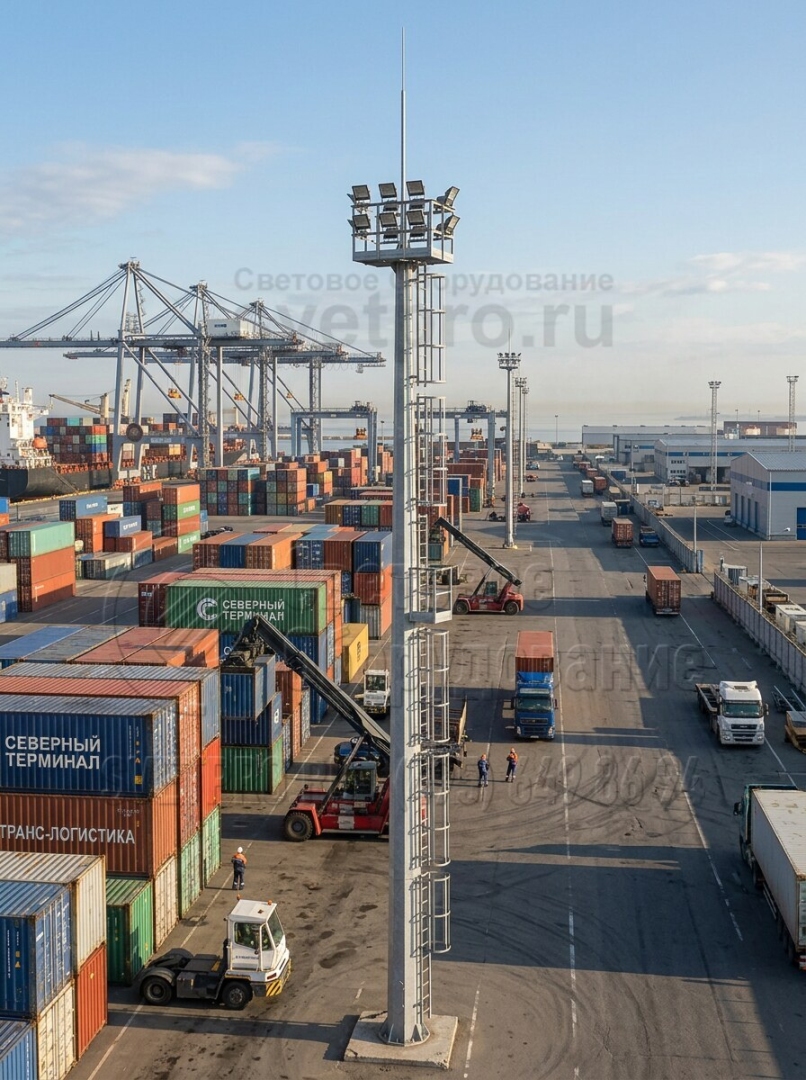

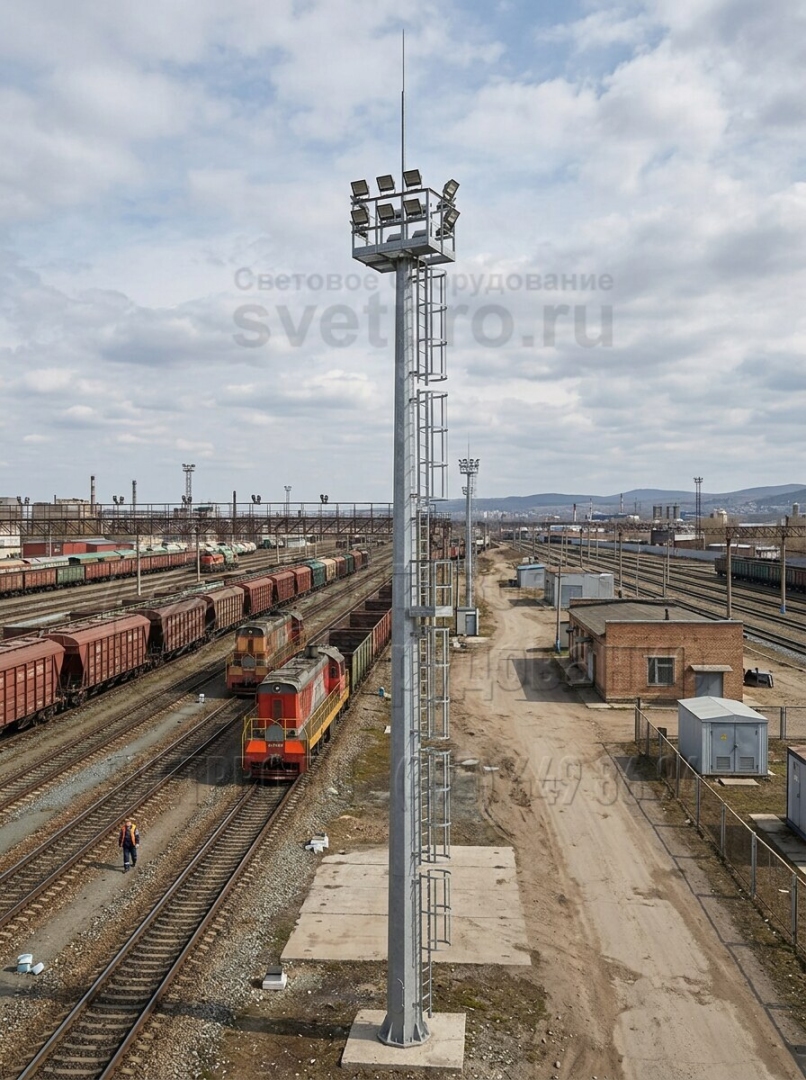

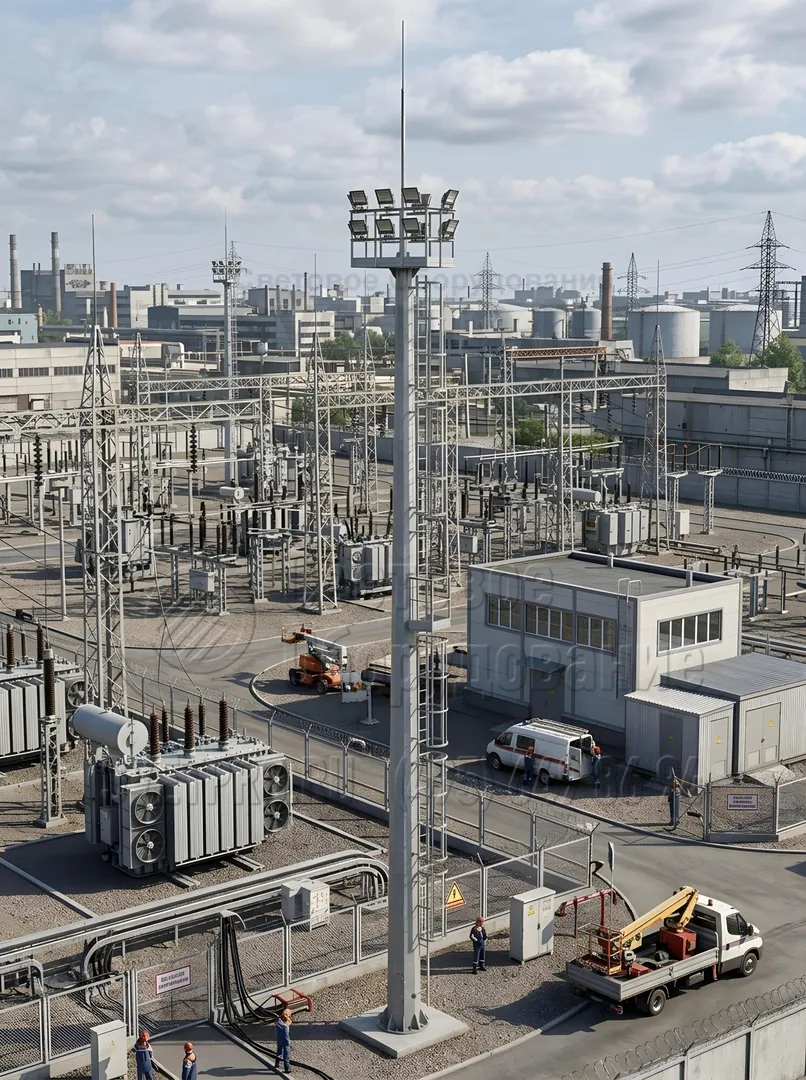

фото с объектов
