ВГН-35 Молниеотводы на базе высокомачтовых опор со стационарной короной высота 35 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВГН-35 |
Количество световых приборов: | 6-10 |
Материал: | Листовая сталь |
Размер фланца: | 1100 мм |
Нижний диаметр: | 820 мм |
Верхний диаметр: | 270 мм |
Вес: | 4245 кг |
Высота: | 35/45 м |
Форма опоры: | Граненая |
Тип короны: | Стационарная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Наружный диаметр фланца | Кол-во прожекторов |
---|---|---|---|---|---|---|
ВГН | m,кг | H, м | d, мм | D, мм | A, мм | шт. |
ВГН-35(10)-М10 | 4245 | 35/45 | 270 | 820 | 1100 | 10 |
ОПИСАНИЕ

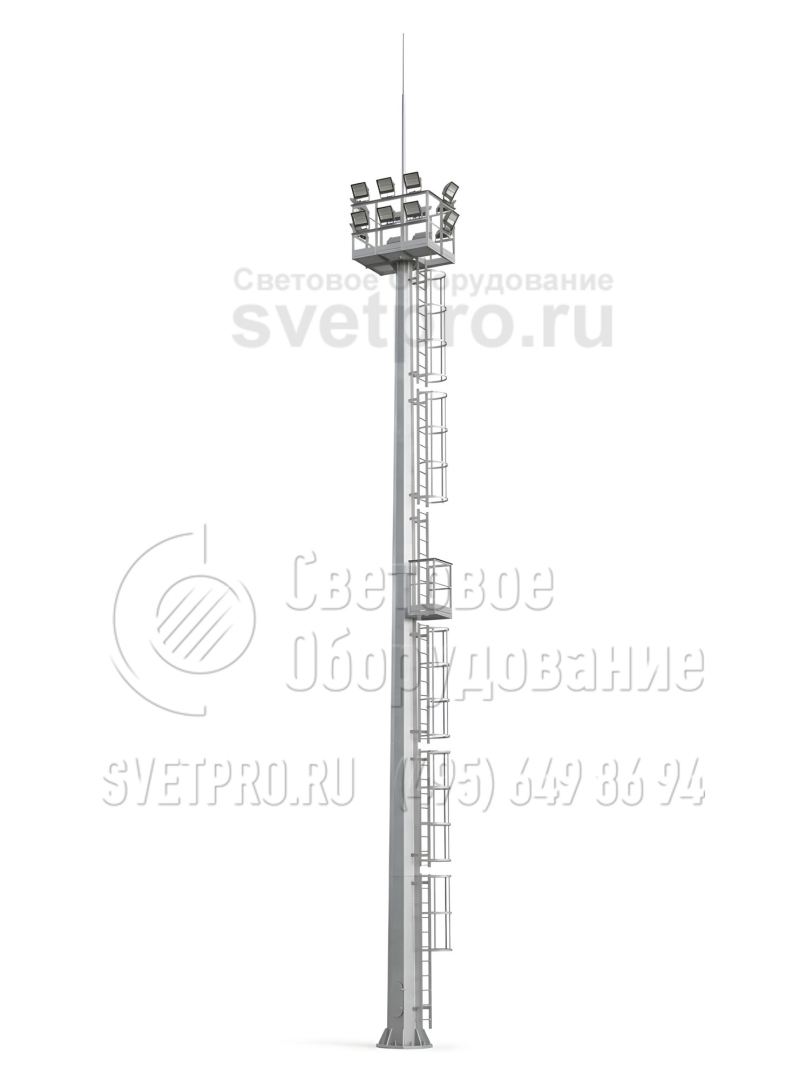

Молниеотвод ВГН-35 представлен металлической конструкцией, базирующейся на основе высокомачтовой осветительной опоры с неподвижной рамой. За счет совмещения двух изделий с помощью ВГН-35 организуется требуемый уровень подсветки и защита расположенных на территории зданий и сооружений от удара молнии, включая предотвращение перенапряжения в сети.
Конструкция представлена прожекторной опорой с расположенным в верхней части граненым молниеотводом МОГК. Изделие устанавливается для молниезащиты и освещения АЗС, производственных площадей нефтегазовой отрасли. Изготавливается из стального металлопроката, конструкция разборная, выполнена из нескольких секций.
Изделие защищено от коррозии горячим цинкованием. Образующееся на металле покрытие увеличивает срок эксплуатации опоры и упрощает ее обслуживание. Проектировка конструкции выполняется под нужды заказчика и условия размещения. Монтаж изделия производится на бетонный фундамент с установкой на анкерный закладной элемент через фланцевое соединение.

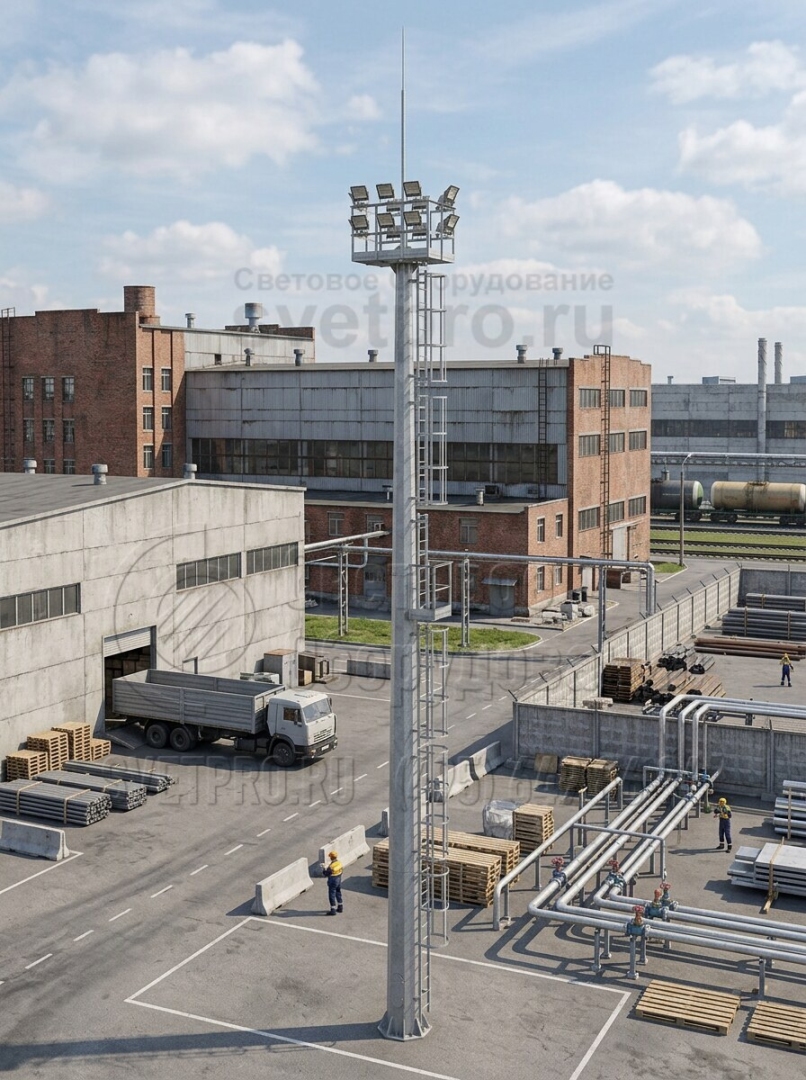

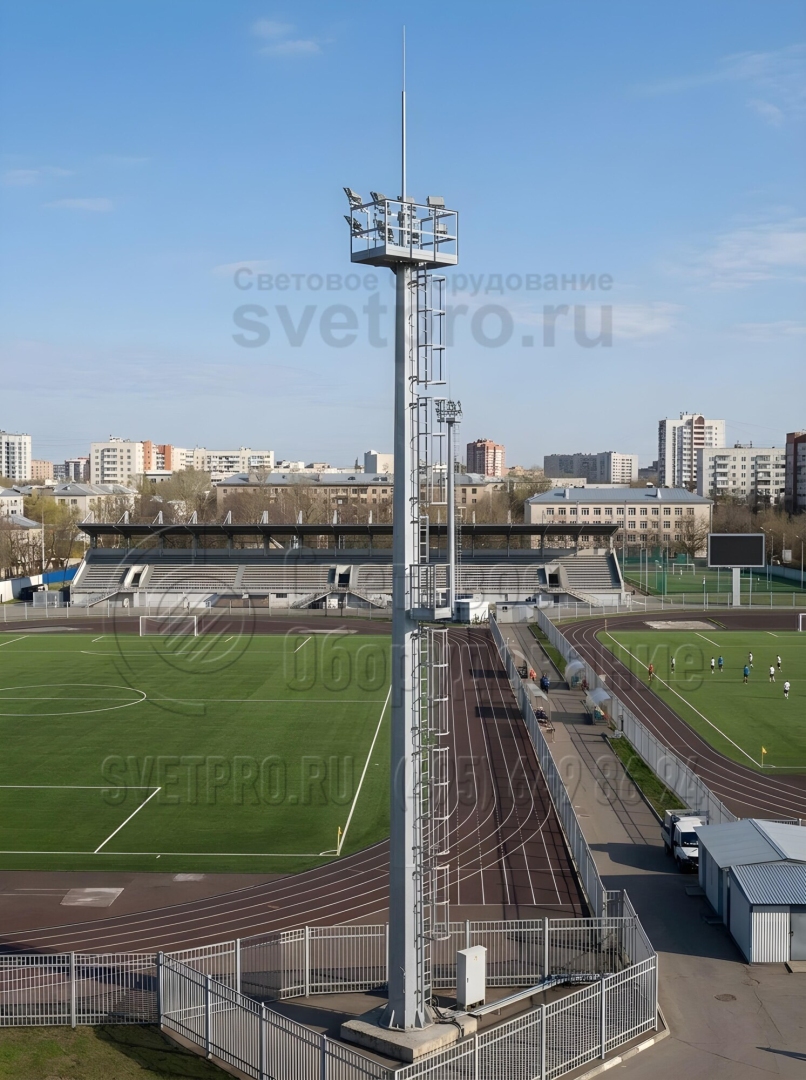

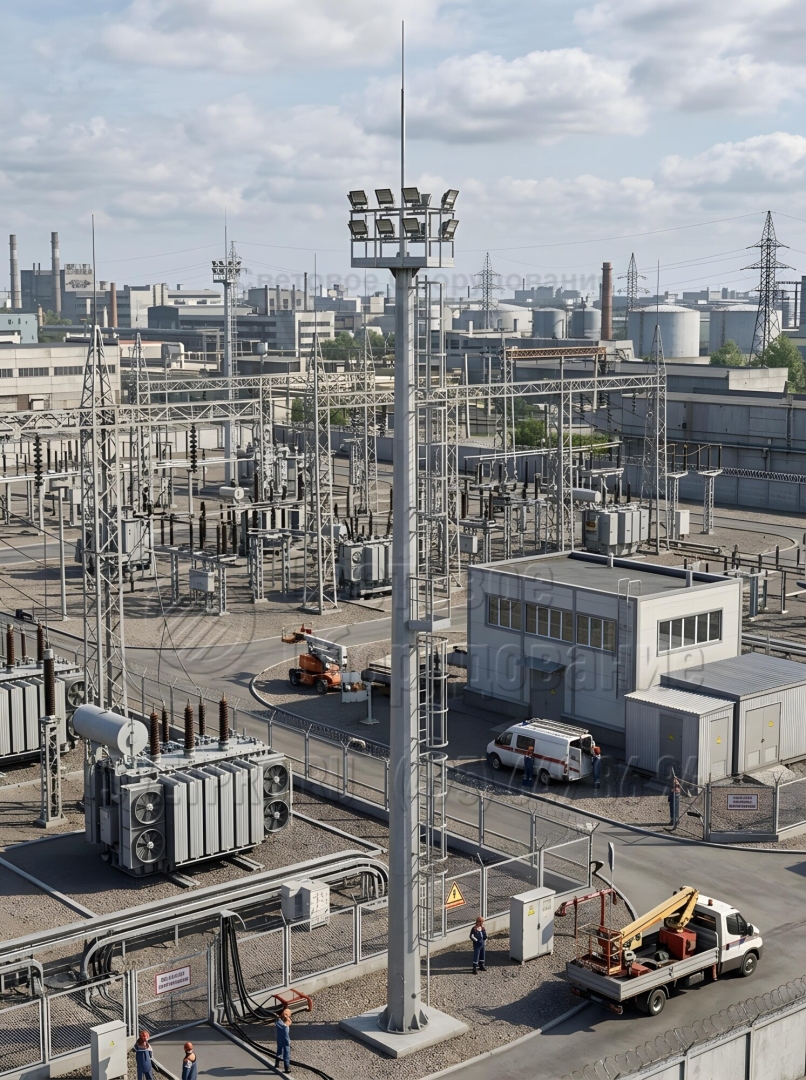

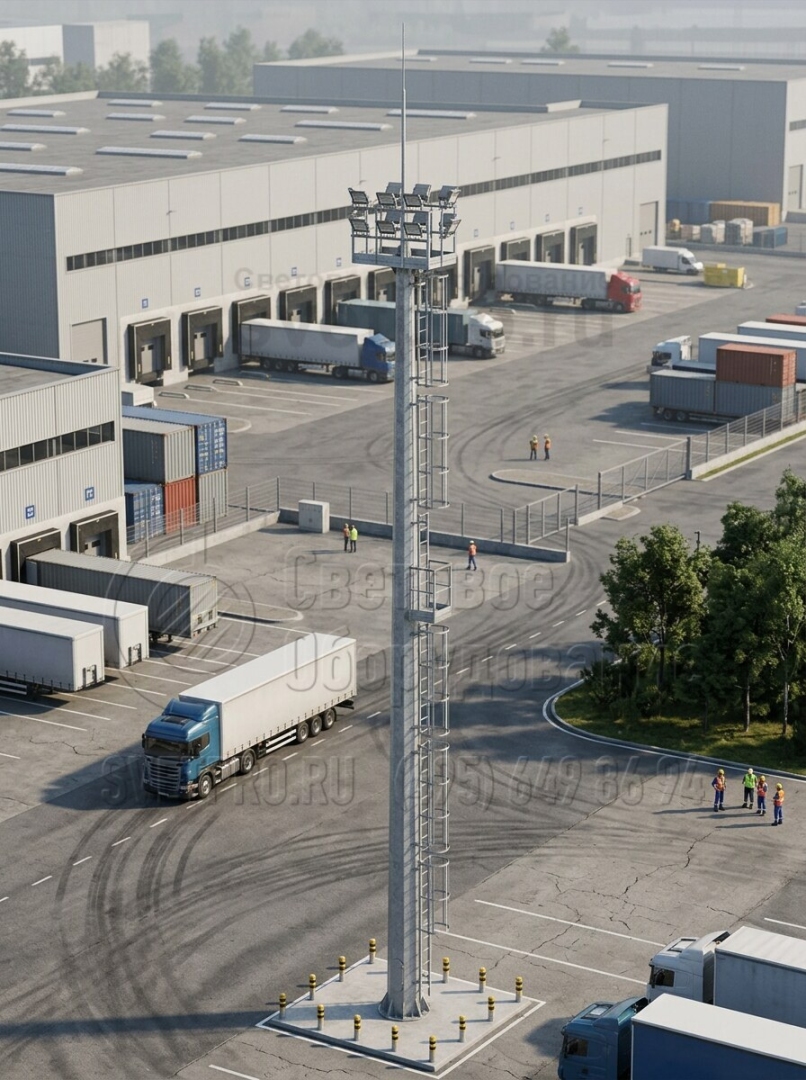

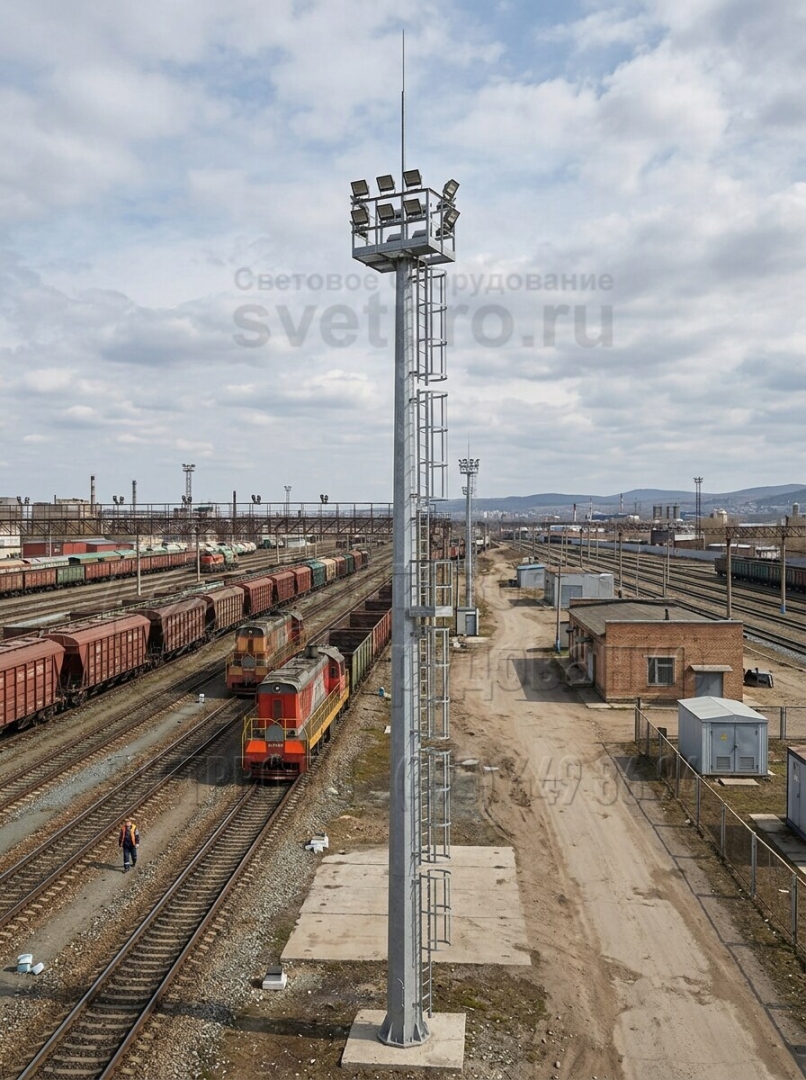

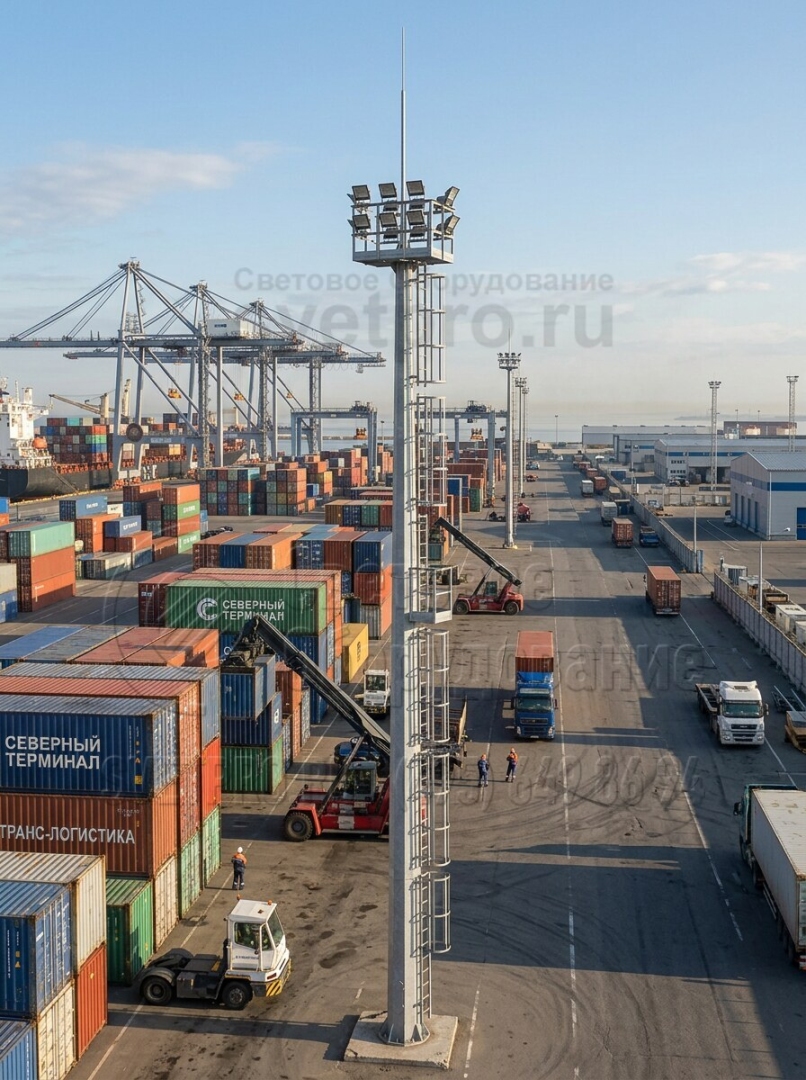

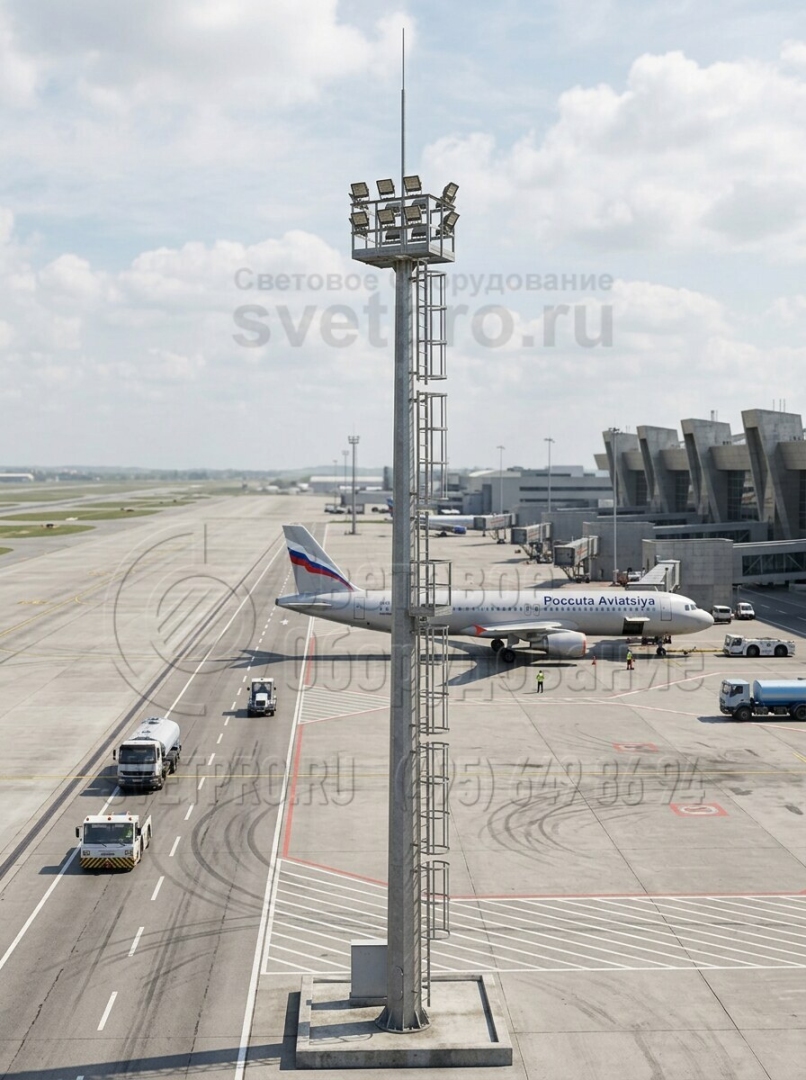

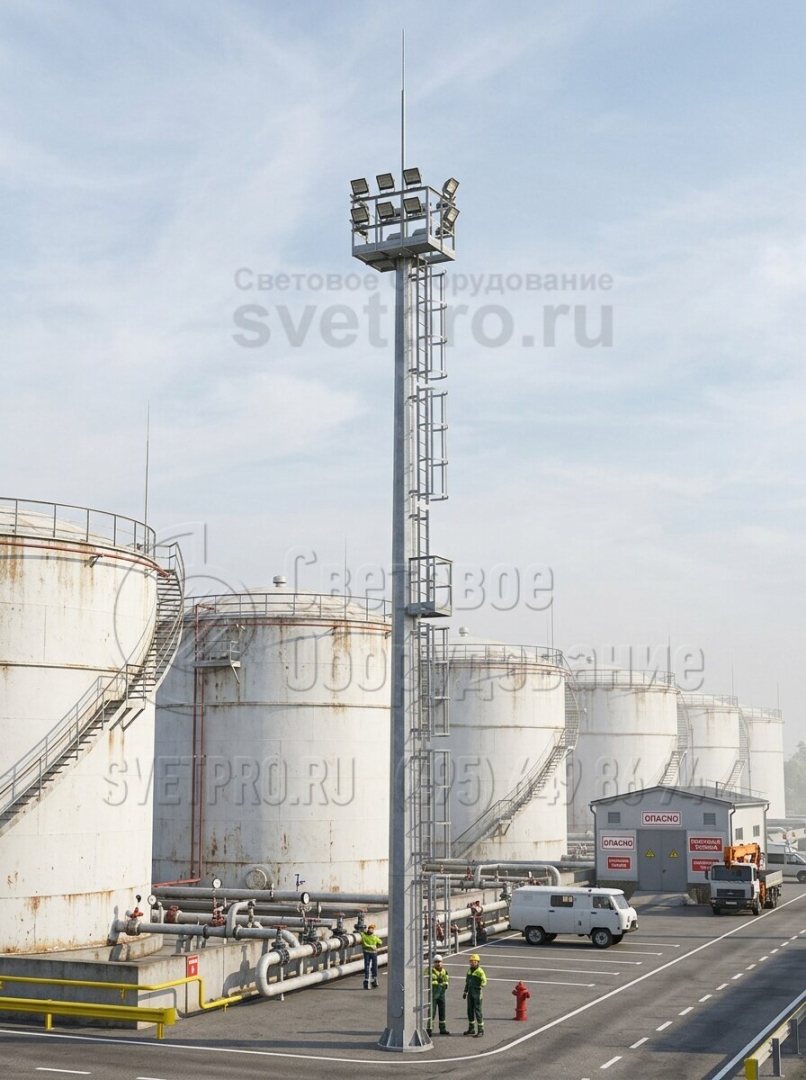

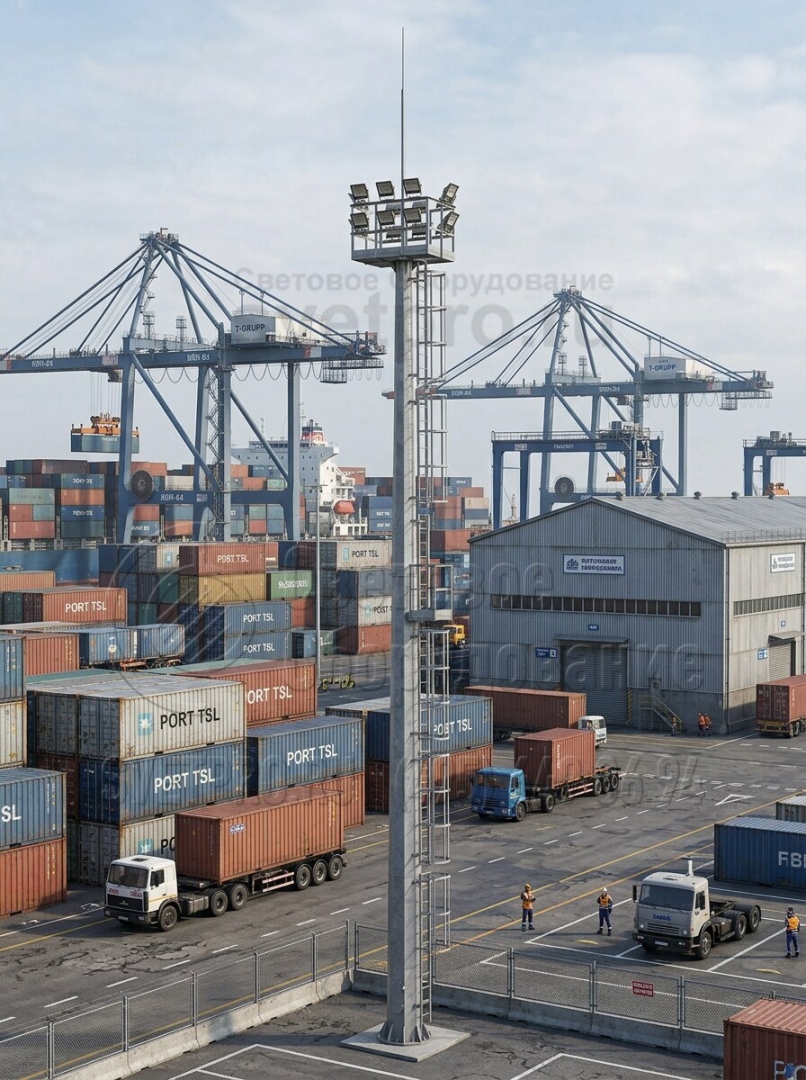

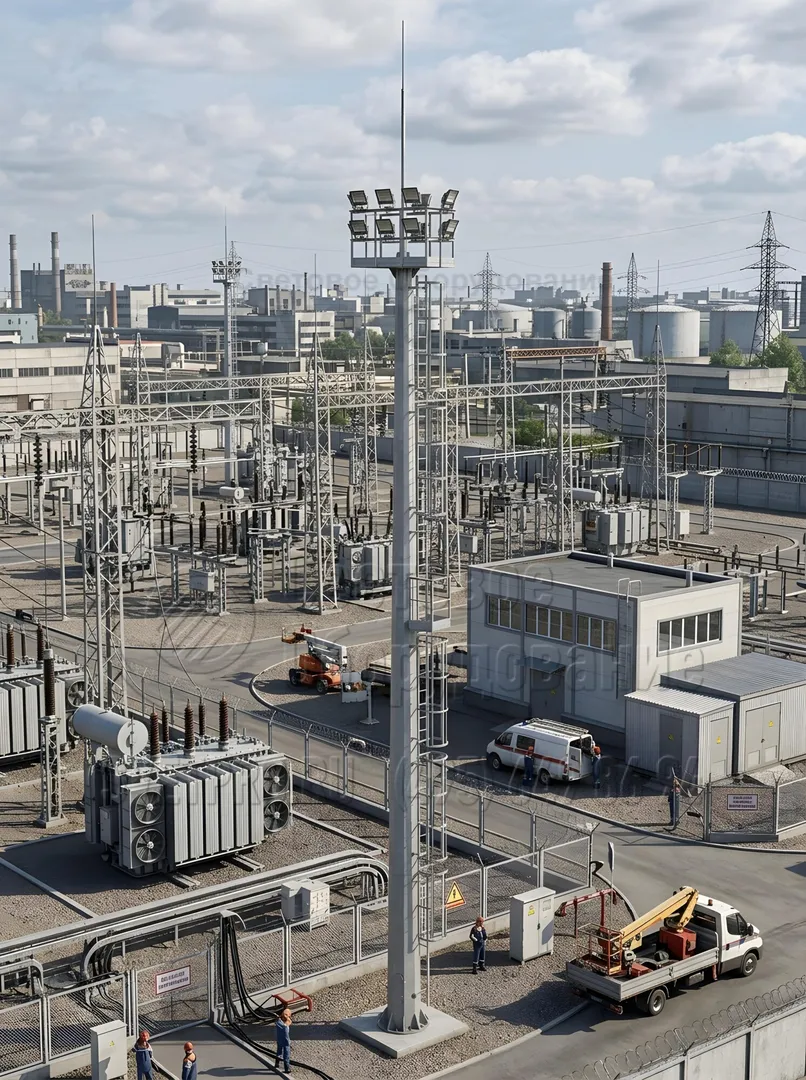

фото с объектов
